本實用新型涉及照明技術領域，具體而言，涉及一種示廓燈及具有其的汽車。

背景技術：

現有汽車上的示廓燈要通過示廓燈線束、車身線束或底盤線束連接到汽車的蓄電池進行取電，因此，需要鋪設的導線很長，并且連接不便。

技術實現要素：

本實用新型提供一種示廓燈及具有其的汽車，以解決現有技術中的示廓燈所需導線長、安裝不便的問題。

根據本實用新型的一個方面，提供了一種示廓燈，示廓燈包括燈體；能源轉換器，與燈體電連接，能源轉換器用于向燈體提供電能。

進一步地，能源轉換器包括風葉組件，用于將風能轉換成機械能；發電機，與風葉組件和燈體連接。

進一步地，示廓燈還包括燈架，燈體和發電機固定設置在燈架上，風葉組件可轉動地設置在燈架上。

進一步地，風葉組件包括轉軸：多個風葉，多個風葉周向均布地設置在轉軸上。

進一步地，示廓燈還包括光控單元，光控單元設置在包含能源轉換器與燈體的電路中。

進一步地，示廓燈還包括聲控單元，聲控單元設置在包含能源轉換器與燈體的電路中。

進一步地，燈體、光控單元以及聲控單元串聯設置。

進一步地，示廓燈還包括電池，電池與燈體并聯設置。

進一步地，能源轉換器還包括轉換單元，轉換單元設置在發電機與燈體之間。

根據本實用新型的另一方面，提供了一種汽車，包括車體和設置在車體上的示廓燈，示廓燈為上述提供的示廓燈。

應用本實用新型的技術方案，通過設置能源轉換器，并將能源轉換器與燈體連接，通過能源轉換器對燈體提供電力。使得燈體無需再和汽車上的蓄電池連接，進而無需長導線來進行連接，方便工作人員進行設置和安裝。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1示出了本實用新型提供的示廓燈的結構示意圖；

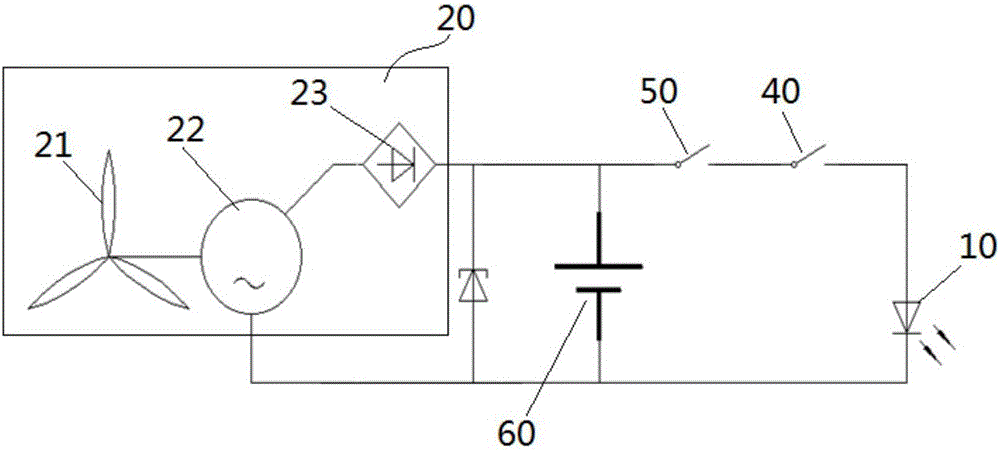

圖2示出了本實用新型提供的示廓燈的線路連接圖。

其中，上述附圖包括以下附圖標記：

10、燈體；20、能源轉換器；21、風葉組件；21a、轉軸；21b、風葉；22、發電機；23、轉換單元；30、燈架；40、光控單元；50、聲控單元；60、電池。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。以下對至少一個示例性實施例的描述實際上僅僅是說明性的，決不作為對本實用新型及其應用或使用的任何限制。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

需要注意的是，這里所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這里所使用的，除非上下文另外明確指出，否則單數形式也意圖包括復數形式，此外，還應當理解的是，當在本說明書中使用術語“包含”和/或“包括”時，其指明存在特征、步驟、操作、器件、組件和/或它們的組合。

除非另外具體說明，否則在這些實施例中闡述的部件和步驟的相對布置、數字表達式和數值不限制本實用新型的范圍。同時，應當明白，為了便于描述，附圖中所示出的各個部分的尺寸并不是按照實際的比例關系繪制的。對于相關領域普通技術人員已知的技術、方法和設備可能不作詳細討論，但在適當情況下，所述技術、方法和設備應當被視為授權說明書的一部分。在這里示出和討論的所有示例中，任何具體值應被解釋為僅僅是示例性的，而不是作為限制。因此，示例性實施例的其它示例可以具有不同的值。應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步討論。

在本實用新型的描述中，需要理解的是，方位詞如“前、后、上、下、左、右”、“橫向、豎向、垂直、水平”和“頂、底”等所指示的方位或位置關系通常是基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，在未作相反說明的情況下，這些方位詞并不指示和暗示所指的裝置或元件必須具有特定的方位或者以特定的方位構造和操作，因此不能理解為對本實用新型保護范圍的限制；方位詞“內、外”是指相對于各部件本身的輪廓的內外。

為了便于描述，在這里可以使用空間相對術語，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用來描述如在圖中所示的一個器件或特征與其他器件或特征的空間位置關系。應當理解的是，空間相對術語旨在包含除了器件在圖中所描述的方位之外的在使用或操作中的不同方位。例如，如果附圖中的器件被倒置，則描述為“在其他器件或構造上方”或“在其他器件或構造之上”的器件之后將被定位為“在其他器件或構造下方”或“在其他器件或構造之下”。因而，示例性術語“在……上方”可以包括“在……上方”和“在……下方”兩種方位。該器件也可以其他不同方式定位(旋轉90度或處于其他方位)，并且對這里所使用的空間相對描述作出相應解釋。

此外，需要說明的是，使用“第一”、“第二”等詞語來限定零部件，僅僅是為了便于對相應零部件進行區別，如沒有另行聲明，上述詞語并沒有特殊含義，因此不能理解為對本實用新型保護范圍的限制。

如圖1所示，本實用新型實施例為一種示廓燈，該示廓燈包括燈體10和能源轉換器20。其中，能源轉換器20與燈體10電連接，可通過能源轉換器20將其它能源轉換成電能，并將電能提供給燈體10。具體地，可將太陽能、風能等轉換成電能。

在本實施例中，通過設置能源轉換器20，并將能源轉換器20與燈體10連接，通過能源轉換器20對燈體10提供電力。使得燈體10無需再和汽車上的蓄電池連接，進而無需長導線，方便工作人員進行設置和安裝。

具體地，在本實施例中，該能源轉換器20包括風葉組件21和發電機22。其中，風葉組件21能夠?qū)L(fēng)能轉換成機械能。發電機22與風葉組件21和燈體10連接。通過發電機22將機械能轉換為電能，并將轉換后的電能傳送給燈體10。

由于示廓燈一般要求安裝在擋風玻璃以上或盡可能達到車輛的最高、最寬處。因此，風葉組件21的迎風狀態較好。一般來說風速在3-4m/s時，發電機22就可以發電，此時對應的車速約在12km/h左右。也就是說車速在12km/h以上，就可以發電滿足發電要求。

在本實施例中，該示廓燈還包括燈架30。燈體10和發電機22均固定設置在燈架30上，并且，風葉組件21可轉動地設置在燈架30上。以在車輛開動或經風吹時，風葉組件21能夠旋轉并帶動發電機22發電。

具體地，該風葉組件21包括轉軸21a以及多個風葉21b，多個風葉21b均與轉軸21a連接。其中，為了使轉軸21a轉動時受力均勻，將多個風葉21b周向均布地設置在轉軸21a上。

如圖2所示，該示廓燈還包括光控單元40。其中，光控單元40設置在包含能源轉換器20與燈體10的電路中。在本實施例中，通過光控單元40能夠控制該電路的通斷。具體地，當光線強度達到預定值時，該電路斷開，燈體10不發光；當光線強度低于預定值時，該電路導通，燈體10可以發光。即可以通過光控單元40自動控制燈體10的亮或滅，便于用戶使用。

在本實施例中，該示廓燈還包括聲控單元50。其中，聲控單元50設置在包含能源轉換器20與燈體10的電路中。在本實施例中，聲控單元50也能控制該電路的通斷。具體地，當聲控單元50檢測周圍聲音達到預定值時，可使電路導通，燈體10可以發電；當聲控單元50檢測周圍聲音低于預定值時，可斷開電路。

具體地，當晚上車輛停止在道路一側，當附件有車輛行駛過來時，聲控單元50檢測到其它車輛聲音，則可以導通電路，并使燈體10亮起，以提示其他司機，該處停有車輛。

其中，燈體10與、光控單元40以及聲控單元50可以串聯設置，也可將光控單元40與聲控單元50并聯設置后與燈體10串聯。在本實施例中，燈體10、光控單元40以及聲控單元50串聯設置。即在同時滿足光和聲音條件時，電路才可以導通，燈體10才可亮起。

在本實施例中，該示廓燈還包括電池60，電池60與燈體10并聯設置。即在白天行駛過程中，風葉組件21正常轉動，發電機22正常發電的情況下，可以給電池60充電。以起到備用電源的功能，或在停止過程中，當聲控單元50檢測到有其它車輛的聲音時，燈體10能夠亮起。

其中，在本實施例中，該能源轉換器20還包括轉換單元23，轉換單元23設置在發電機22與燈體10之間。通過轉換單元23將發電機22發出的電流轉換成穩定的直流電，以保證燈體10的正常運行。

本實用新型又一實施例為一種示廓燈，該示廓燈包括燈體10和能源轉換器20。其中，能源轉換器20與燈體10電連接，可通過能源轉換器20將其它能源轉換成電能，并將電能提供給燈體10。具體地，可將太陽能、風能等轉換成電能。

在本實施例中，通過設置能源轉換器20，并將能源轉換器20與燈體10連接，通過能源轉換器20對燈體10提供電力。使得燈體10無需再和汽車上的蓄電池連接，進而無需長導線，方便工作人員進行設置和安裝。

具體地，在本實施例中，該能源轉換器20包括風葉組件21和發電機22。其中，風葉組件21能夠?qū)L(fēng)能轉換成機械能。發電機22與風葉組件21和燈體10連接。通過發電機22將機械能轉換為電能，并將轉換后的電能傳送給燈體10。

由于示廓燈一般要求安裝在擋風玻璃以上或盡可能達到車輛的最高、最寬處。因此，風葉組件21的迎風狀態較好。一般來說風速在3-4m/s時，發電機22就可以發電，此時對應的車速約在12km/h左右。也就是說車速在12km/h以上，就可以發電滿足發電要求。

在本實施例中，該示廓燈還包括燈架30。燈體10和發電機22均固定設置在燈架30上，并且，風葉組件21可轉動地設置在燈架30上。以在車輛開動或經風吹時，風葉組件21能夠旋轉并帶動發電機22發電。

具體地，該風葉組件21包括轉軸21a以及多個風葉21b，多個風葉21b均與轉軸21a連接。其中，為了使轉軸21a轉動時受力均勻，將多個風葉21b周向均布地設置在轉軸21a上。

該示廓燈還包括光控單元40。其中，光控單元40設置在包含能源轉換器20與燈體10的電路中。在本實施例中，通過光控單元40能夠控制該電路的通斷。具體地，當光線強度達到預定值時，該電路斷開，燈體10不發光；當光線強度低于預定值時，該電路導通，燈體10可以發光。即可以通過光控單元40自動控制燈體10的亮或滅，便于用戶使用。

在本實施例中，該示廓燈還包括聲控單元50。其中，聲控單元50設置在包含能源轉換器20與燈體10的電路中。在本實施例中，聲控單元50也能控制該電路的通斷。具體地，當聲控單元50檢測周圍聲音達到預定值時，可使電路導通，燈體10可以發電；當聲控單元50檢測周圍聲音低于預定值時，可斷開電路。

具體地，當晚上車輛停止在道路一側，當附件有車輛行駛過來時，聲控單元50檢測到其它車輛聲音，則可以導通電路，并使燈體10亮起，以提示其他司機，該處停有車輛。

其中，燈體10與、光控單元40以及聲控單元50可以串聯設置，也可將光控單元40與聲控單元50并聯設置后與燈體10串聯。在本實施例中，將光控單元40與聲控單元50并聯設置后與燈體10串聯。即在滿足光和聲音任意一個條件時，電路均可以導通，燈體10能夠亮起。以防止在兩個控制單元其中一個無法正常工作時，燈體10無法亮起的情況發生。

在本實施例中，該示廓燈還包括電池60，電池60與燈體10并聯設置。即在白天行駛過程中，風葉組件21正常轉動，發電機22正常發電的情況下，可以給電池60充電。以起到備用電源的功能，或在停止過程中，當聲控單元50檢測到有其它車輛的聲音時，燈體10能夠亮起。

其中，在本實施例中，該能源轉換器20還包括轉換單元23，轉換單元23設置在發電機22與燈體10之間。通過轉換單元23將發電機22發出的電流轉換成穩定的直流電，以保證燈體10的正常運行。

本實用新型又一實施例為一種示廓燈，該示廓燈包括燈體10和能源轉換器20。其中，能源轉換器20與燈體10電連接，可通過能源轉換器20將其它能源轉換成電能，并將電能提供給燈體10。具體地，可將太陽能、風能等轉換成電能。

在本實施例中，通過設置能源轉換器20，并將能源轉換器20與燈體10連接，通過能源轉換器20對燈體10提供電力。使得燈體10無需再和汽車上的蓄電池連接，進而無需長導線，方便工作人員進行設置和安裝。

具體地，在本實施例中，該能源轉換器20包括太陽能電池板，能夠?qū)⑻柲苻D(zhuǎn)換為電能并儲存起來。

由于示廓燈一般要求安裝在擋風玻璃以上或盡可能達到車輛的最高、最寬處。因此，太陽能電池板接收的光照能更加充足。

在本實施例中，該示廓燈還包括燈架30。燈體10和太陽能電池板均固定設置在燈架30上。

該示廓燈還包括光控單元40。其中，光控單元40設置在包含能源轉換器20與燈體10的電路中。在本實施例中，通過光控單元40能夠控制該電路的通斷。具體地，當光線強度達到預定值時，該電路斷開，燈體10不發光；當光線強度低于預定值時，該電路導通，燈體10可以通過提前存儲的電能進行發光。即可以通過光控單元40自動控制燈體10的亮或滅，便于用戶使用。

在本實施例中，該示廓燈還包括聲控單元50。其中，聲控單元50設置在包含能源轉換器20與燈體10的電路中。在本實施例中，聲控單元50也能控制該電路的通斷。具體地，當聲控單元50檢測周圍聲音達到預定值時，可使電路導通，燈體10可以發電；當聲控單元50檢測周圍聲音低于預定值時，可斷開電路。

具體地，當晚上車輛停止在道路一側，當附件有車輛行駛過來時，聲控單元50檢測到其它車輛聲音，則可以導通電路，并使燈體10亮起，以提示其他司機，該處停有車輛。

其中，燈體10與、光控單元40以及聲控單元50可以串聯設置，也可將光控單元40與聲控單元50并聯設置后與燈體10串聯。在本實施例中，將光控單元40與聲控單元50并聯設置后與燈體10串聯。即在滿足光和聲音任意一個條件時，電路均可以導通，燈體10能夠亮起。以防止在兩個控制單元其中一個無法正常工作時，燈體10無法亮起的情況發生。

其中，在本實施例中，該能源轉換器20還包括轉換單元23，轉換單元23設置在發電機22與燈體10之間。通過轉換單元23將發電機22發出的電流轉換成穩定的直流電，以保證燈體10的正常運行。

本實用新型又一實施例為一種汽車，該汽車包括車體和設置在車體上的示廓燈。其中，示廓燈為上述實施例提供的示廓燈。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
