本實用新型涉及一種燈具安裝結構，尤其涉及一種扶手燈的安裝結構。

背景技術：

扶手燈是設置在室外扶手處，為人們提供扶手處照明的燈具，扶手燈可以設于扶手的不同位置(如扶手、扶手支撐梁，扶手底部燈)，提供多角度的照明，設于扶手的燈具常設于扶手框架內，由于空間較小，而燈具發熱較為嚴重，容易因局部高溫而破壞供電電纜，另外燈具的電路結構中，通常設置開關電源控制燈的開閉，為開關電源供電的弱電線纜與強電線纜若靠的太近，一旦發生漏電現象則會造成較大影響，引起損失。

技術實現要素：

本實用新型所要解決的技術問題是克服現有技術中存在的不足，提供一種有效防止燈具發光產生高溫破壞供電線電纜的扶手燈的安裝結構。

本實用新型是通過以下技術方案予以實現：

一種扶手燈的安裝結構，包括通過兩端的緊固件固定于扶手上的燈具安裝支架，沿燈具安裝支架長度方向依次設置的多個燈管，設于燈具安裝支架的強電線纜管、弱電線纜管及電源開關，所述燈具安裝支架為U型槽鋼，所述燈管設于燈具安裝支架的U型槽的外槽底，且通過燈具卡箍固定，強電線纜管及弱電線纜管分別焊接于燈具安裝支架的U型槽內槽壁，且均遠離U型槽槽底，弱電線纜管的末端固定有開關電源，強電線纜管內穿入燈管供電電源線，弱電線纜管內穿入電源開關控制電源線，電源開關控制電源線連接于電源開關，燈管供電電源線依次連接電源開關及燈管。

所述燈具安裝支架及其兩端的緊固件均作同級別的防腐處理，且噴涂相同的外層涂料

本實用新型的有益效果是：

強電線纜管與弱電線纜管分別焊接于燈具安裝支架的U型槽內槽壁，且均遠離U型槽槽底，一方面遠離燈管，燈管發熱不會對強電線纜管與弱電線纜管內的線纜產生影響；另一方面強電線纜管與弱電線纜管相互分開，避免互相影響，一旦發生漏電事故也不會引起更大損害。

附圖說明

圖1是本實用新型的截面結構示意圖。

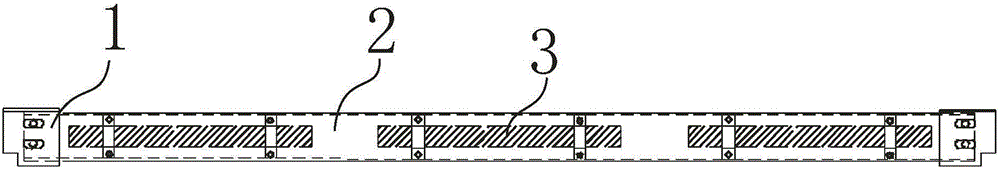

圖2是本實用新型的燈具安裝支架一側結構示意圖。

圖3是本實用新型的燈具安裝支架另一側結構示意圖。

圖中：1.緊固件，2.燈具安裝支架，3.燈管，4.強電線纜管，5.弱電線纜管，6.電源開關，7.燈具卡箍。

具體實施方式

為了使本技術領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖和最佳實施例對本實用新型作進一步的詳細說明。

如圖所示，本實用新型包括通過兩端的緊固件1固定于扶手上的燈具安裝支架2，沿燈具安裝支架長度方向依次設置的多個燈管3，設于燈具安裝支架的強電線纜管4、弱電線纜管5及電源開關6，所述燈具安裝支架為U型槽鋼，所述燈管設于燈具安裝支架的U型槽的外槽底，且通過燈具卡箍7固定，強電線纜管及弱電線纜管分別焊接于燈具安裝支架的U型槽內槽壁，且均遠離U型槽槽底，弱電線纜管的末端固定有開關電源，強電線纜管內穿入燈管供電電源線，弱電線纜管內穿入電源開關控制電源線，電源開關控制電源線連接于電源開關，燈管供電電源線依次連接電源開關及燈管。

電源開關控制電源線連接于電源開關并為電源開關供電，燈管供電電源線依次連接電源開關及燈管，燈管供電電源線為燈管供電，電源開關控 制燈管供電電源線的通斷，從而控制燈管的開閉。

強電線纜管與弱電線纜管分別焊接于燈具安裝支架的U型槽內槽壁，且均遠離U型槽槽底，一方面遠離燈管，燈管發熱不會對強電線纜管與弱電線纜管內的線纜產生影響；另一方面強電線纜管與弱電線纜管相互分開，避免互相影響，一旦發生漏電事故也不會引起更大損害。

優選的，所述燈具安裝支架及其兩端的緊固件均作同級別的防腐處理，且噴涂相同的外層涂料。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
