本實用新型涉及警示照明燈領域，尤其涉及一種閃頻燈。

背景技術：

高效頻閃燈是國際上近期才出現的一種裝飾和警示用燈具。頻閃燈的用處很多：它可用于特種車輛的警示燈；安裝在高大建筑物的頂部或邊緣輪廓處，能使建筑物晚間顯得宏偉壯觀；裝在廣告牌上可引人注意，裝在路障處閃光格外醒目，更為安全。LED頻閃燈發光模組比過去常用的燈泡光源和閃光燈光源優越得多，它具有壽命長(5萬小時)，可視角度寬，抗震動，容易實現電路控制，發熱量少，節能，且有動感、安裝方便、使用安全等特點，是一個便于推廣的好產品。

目前的頻閃燈普遍都是由燈罩與線路板連接。燈罩和線路板間是透鏡和燈珠組件。線路板下而還連接有散熱板。一旦組件發生故障，必須將散熱板拆下，再將燈罩和線路板拆開，挪開燈罩、透鏡，才能達到維修或更換透鏡的目的。這不僅是給維修或更換透鏡帶來了麻煩，而且那怕要動一下組件任何細小的部分都得重新拆裝整個組件。這種情況應該改變，同時，現有的閃頻燈采用的安裝支架為直板結構，只能在安裝支架的一側安裝燈珠組件，這樣只能使閃頻燈進行單向發光，從而限制住了閃頻燈的發光范圍。

技術實現要素：

本實用新型所要解決的問題是提供一種閃頻燈，其結構簡單，安裝方便，便于維修，同時能加大閃頻燈的發光范圍。

為達到上述目的，本實用新型所提供的一種閃頻燈，包括安裝底座、安裝在安裝底座上的燈組組件及蓋接在燈組組件上的光罩，所述燈組組件包括散熱器，在該散熱器上設有安裝支架及硬質線路板，所述安裝支架呈“︹”形結構且其兩端向外延伸有安裝塊，所述硬質線路板位于安裝支架凸起段的下方，所述安裝支架上設有軟質線路板及若干個安裝在軟質線路板上的燈珠組件，所述軟質線路板的兩端與硬質線路板連接，其軟質線路板板身覆蓋在安裝支架凸起段，所述安裝支架還套接有透鏡。

進一步，所述安裝底座上開設有容納槽，所述散熱器位于該容納槽內。

進一步，所述散熱器上表面的兩端開設有與安裝塊相配合的安置槽，所述安裝支架通過安裝塊和安置槽的配合與散熱器連接。

進一步，所述散熱器下表面上開設有散熱槽，在該散熱槽上設有若干個散熱柱，所述散熱柱的高度與散熱槽的深度相同。

進一步，所述安裝支架凸起段的前、后兩個側面向內開設有安裝槽，在該安裝槽內安裝有燈珠組件。

進一步，所述安裝塊上設有孔槽，所述透鏡兩端底部設有與孔槽相配合的連接塊，所述透鏡通過連接塊和孔槽的配合插接在安裝塊上。

進一步，所述散熱器上設有凸點，所述硬質線路板扣接在該安裝支架的凸點上。

進一步，所述安裝支架的凸起段兩端與安裝塊之間各設有一個開口槽，所述該兩個開口槽的開口方向呈相反設置。

進一步，所述透鏡為透明材料制造而成，其透鏡的外表面為向內凹的弧形結構，在該弧形結構的外表面上設有加強筋，所述透鏡的內表面則開設有一個呈“W”形的凹槽。

與現有技術相比，本實用新型的技術方案具有如下優點：一方面，通過采用“︹”形結構的安裝支架來代替傳統直板形安裝支架，這樣在安裝燈珠組件不僅僅只有一側面，在其兩側斜面也可以進行安裝燈珠組件，同時，在安裝支架凸起段的前、后兩個側面向內開設有安裝槽，在該安裝槽內安裝有燈珠組件，這樣不僅僅加大了閃頻燈的發光角度，也加強了它的亮度，另一方面，由安裝支架與散熱器固定連接；透鏡設置在安裝支架上；燈罩在透鏡上與安裝底座上沿以扣合連接，所以如果要對本實用新型實施維修或更換透鏡，只要在安裝底座上卸下燈罩，安裝底座、透鏡和燈珠組件已全部呈現在眼前，無須卸下固定件將整個組件拆開就可對組件實施維修或更換透鏡。

附圖說明

圖1為本實用新型實施例的整體結構示意圖；

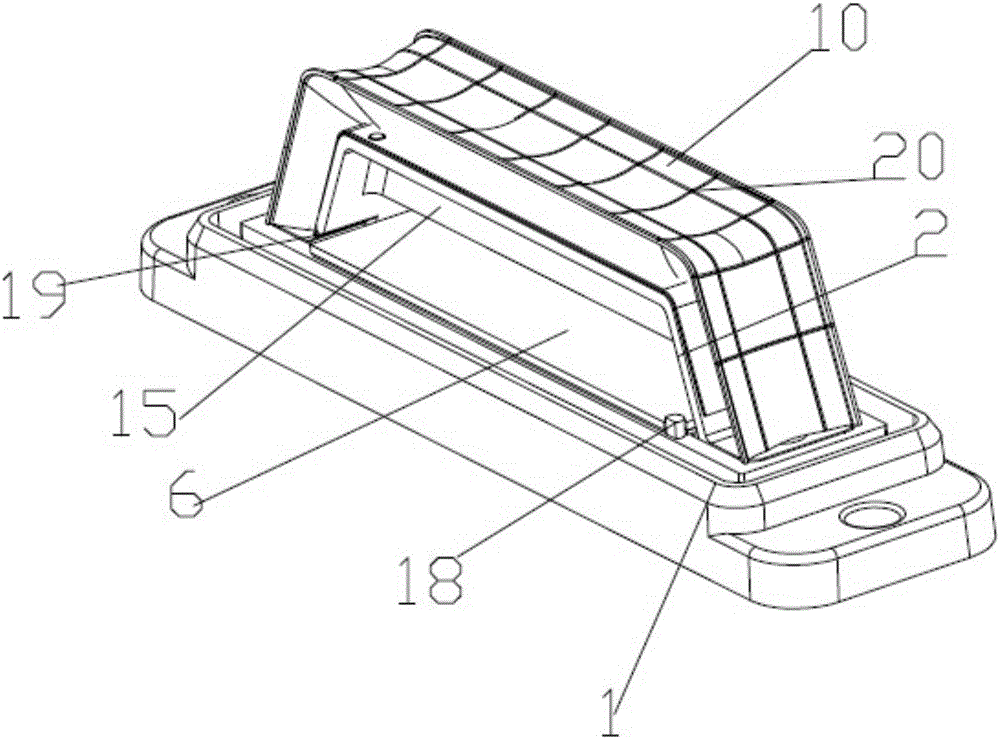

圖2為本實用新型實施例的內部結構示意圖；

圖3為本實用新型實施例的爆炸圖；

圖4為本實用新型實施例的散熱器結構示意圖；

圖5為本實用新型實施例的透鏡結構示意圖。

圖中：安裝底座1、燈組組件2、光罩3、散熱器4、安裝支架5、硬質線路板6、安裝塊7、軟質線路板8、燈珠組件9、透鏡10、容納槽11、安置槽12、散熱槽13、散熱柱14、安裝槽15、孔槽16、連接塊17、凸點18、開口槽19、加強筋20、凹槽21。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1-圖5所示，本實施例所提供的一種閃頻燈，包括安裝底座1、安裝在安裝底座1上的燈組組件2及蓋接在燈組組件2上的光罩3，所述燈組組件2包括散熱器4，在該散熱器4上設有安裝支架5及硬質線路板6，所述安裝支架5呈“︹”形結構且其兩端向外延伸有安裝塊7，所述硬質線路板6位于安裝支架5凸起段的下方，所述安裝支架5上設有軟質線路板8及若干個安裝在軟質線路板8上的燈珠組件9，所述軟質線路板8的兩端與硬質線路板6連接，其軟質線路板8板身覆蓋在安裝支架5凸起段，所述安裝支架5還套接有透鏡10，所述安裝底座1上開設有容納槽11，所述散熱器4位于該容納槽11內，所述散熱器4上表面的兩端開設有與安裝塊7相配合的安置槽12，所述安裝支架5通過安裝塊7和安置槽12的配合與散熱器4連接，所述散熱器4下表面上開設有散熱槽13，在該散熱槽13上設有若干個散熱柱14，所述散熱柱14的高度與散熱槽13的深度相同，所述安裝支架5凸起段的前、后兩個側面向內開設有安裝槽15，在該安裝槽15內安裝有燈珠組件9，所述安裝塊7上設有孔槽16，所述透鏡10兩端底部設有與孔槽16相配合的連接塊17，所述透鏡10通過連接塊17和孔槽16的配合插接在安裝塊7上，所述散熱器4上設有凸點18，所述硬質線路板6扣接在該安裝支架5的凸點18上，所述安裝支架5的凸起段兩端與安裝塊7之間各設有一個開口槽19，所述該兩個開口槽19的開口方向呈相反設置，所述透鏡10為透明材料制造而成，其透鏡10的外表面為向內凹的弧形結構，在該弧形結構的外表面上設有加強筋20，所述透鏡10的內表面則開設有一個呈“W”形的凹槽21。

安裝時，先將硬質線路板6通過凸點18扣接在散熱器4上，再將安裝支架5通過螺紋連接固定在散熱器4上，然后通過安裝支架5上的開口槽19將軟質線路板8及燈珠組件9扣接在安裝支架5上，其軟質線路板8的兩端與硬質線路板6電連接，隨后蓋上透鏡10及光罩3，最后將組裝好的閃頻組件放入安裝底座1上并通過螺絲進行固定連接。

本實施例所提供的一種閃頻燈，其一方面，通過采用“︹”形結構的安裝支架5來代替傳統直板形安裝支架5，這樣在安裝燈珠組件9不僅僅只有一側面，在其兩側斜面也可以進行安裝燈珠組件9，同時，在安裝支架5凸起段的前、后兩個側面向內開設有安裝槽15，在該安裝槽15內安裝有燈珠組件9，這樣不僅僅加大了閃頻燈的發光角度，也加強了它的亮度，另一方面，由安裝支架5與散熱器4固定連接；透鏡10設置在安裝支架5上；燈罩在透鏡10上與安裝底座1上沿以扣合連接，所以如果要對本實用新型實施維修或更換透鏡10，只要在安裝底座1上卸下燈罩，安裝底座1、透鏡10和燈珠組件9已全部呈現在眼前，無須卸下固定件將整個組件拆開就可對組件實施維修或更換透鏡10。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
