本實用新型涉及投光燈領域，具體涉及電源一體化投光燈。

背景技術：

投光燈，是指定被照面上的照度高于周圍環境的燈具，又稱聚光燈。通常它能夠瞄準任何方向，并具備不受氣候條件影響的結構。投光燈的出射光束角度有寬有窄，變化范圍在0°～180°之間.現有投光燈結構復雜，防水性差，電源與燈體分開，外觀粗糙，體積大，質量重，開發成本高。

技術實現要素：

本實用新型的目的在于公開了電源一體化投光燈，解決了現有投光燈結構復雜、防水性差、質量重、開發成本高、外觀單一的問題。

為達到上述目的，本實用新型采用如下技術方案：

電源一體化投光燈，包括散熱器、設于該散熱器上的LED光源板、設于LED光源板上的反光片、設于反光片上的玻璃透鏡和連接并用于支撐散熱器的投光燈支架；散熱器采用鋁材制成。

進一步，所述投光燈支架連接所述散熱器的側壁。

進一步，所述散熱器采用6063鋁材制成。

進一步，還包括設于所述散熱器內的LED驅動電源，LED驅動電源連接所述LED光源板并為LED光源板供電。

進一步，還包括用于保護所述驅動電源的端蓋，端蓋覆蓋在驅動電源上并連接所述散熱器。

進一步，所述LED驅動電源采用一體化灌膠結構。

進一步，所述玻璃透鏡采用內凹外凸的玻璃透鏡結構。

進一步，還包括透鏡壓板和透鏡密封圈，透鏡壓板套設于所述玻璃透鏡的外緣并壓著玻璃透鏡，連接件穿過透鏡壓板連接所述散熱器，實現固定玻璃透鏡；透鏡密封圈夾設于透鏡壓板和散熱器之間。

與現有技術相比，本實用新型的有益效果：

本實用新型采用鋁材制成的散熱器結構，具有優異的導熱散熱功能；電源盒與散熱器結合一體結構并采用電源灌膠結構，整體美觀，安全可靠，防護等級高達IP67防護等級，并能很好的將驅動電源產生的熱量導出，保證電子元器件在較低的溫度下工作，延長產品的使用壽命；端蓋采用6063鋁片結構，散熱及對燈體起到保護作用，外觀整齊，結構可靠，高大上。本實用新型以簡潔及高防護等級為設計理念，總體采用6063鋁材結構，散熱好，體積小，重量輕，同等功率下其本身所需支撐結構強度將極大減少，運輸，維護成本都將大幅減少。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型電源一體化投光燈，實施例的立體示意圖；

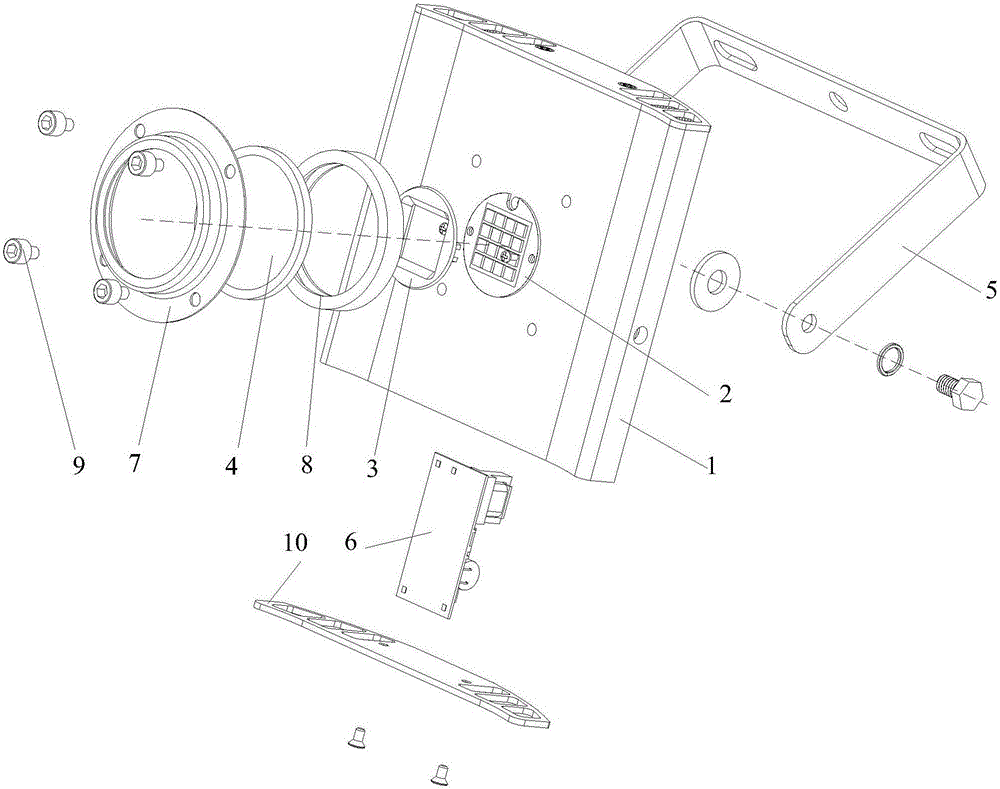

圖2是圖1的爆炸示意圖；

圖3是圖1的正視示意圖；

圖4是圖3的仰視示意圖。

圖中，1-散熱器；2-LED光源板；3-反光片；4-玻璃透鏡；5-投光燈支架；6-LED驅動電源；7-透鏡壓板；8-透鏡密封圈；9-螺栓；10-端蓋。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1至圖4所示實施例電源一體化投光燈，包括散熱器1、設于該散熱器1上的LED光源板2、設于LED光源板2上的反光片3、設于反光片3上的玻璃透鏡4和連接并用于支撐散熱器1的投光燈支架5。投光燈支架5連接散熱器1的側壁。散熱器1采用6063鋁材制成，具有優異的導熱散熱功能，同時散熱器的外觀采用氧化處理，防銹防腐蝕。采用反光片3的結構，將LED光源板2的焊盤蓋住，無論是從產品的前面、側面及后面看，都非常漂亮美觀。

本實施例還包括設于散熱器內的LED驅動電源6和用于保護驅動電源6的端蓋10，LED驅動電源6連接LED光源板2并為LED光源板2供電；端蓋10覆蓋在驅動電源6上并連接散熱器1。端蓋10采用6063鋁片，散熱性好。LED驅動電源6采用一體化灌膠結構，并與散熱器1合為一體，使投光燈整體美觀，安全可靠，防護等級高達IP67防護等級，并能很好的將驅動電源產生的熱量導出，保證電子元器件在較低的溫度下工作，延長產品的使用壽命。

玻璃透鏡4采用內凹外凸的玻璃透鏡結構，能方便維護并有效提高光效。本實施例還包括透鏡壓板7和透鏡密封圈8，透鏡壓板7套設于玻璃透鏡8的外緣并壓著玻璃透鏡8，螺栓9等連接件穿過透鏡壓板7連接散熱器1，實現固定玻璃透鏡4。透鏡密封圈8夾設于透鏡壓板7和散熱器1之間，實現防水密封。

本實施例結構簡潔，外形體積非常小，組裝方便，散熱性好，具有良好的防水防銹防腐蝕優點。本實施例以簡潔及高防護等級，及維護方便為設計理念，給人以一種新奇的感覺。

本實施例的其它結構參見現有技術。

本實用新型并不局限于上述實施方式，如果對本實用新型的各種改動或變型不脫離本實用新型的精神和范圍，倘若這些改動和變型屬于本實用新型的權利要求和等同技術范圍之內，則本實用新型也意圖包含這些改動和變型。
