本實用新型涉及了一種快速安裝的LED燈。

背景技術：
：

隨著LED燈的逐步發展，在亮化工程輔助照明等公共場合，LED漸漸替代了一些傳統光源產品，然而現有的LED燈大多結構較為復雜。

技術實現要素：
：

為解決現有技術中LED燈結構復雜的問題，本實用新型提供了一種快速安裝的LED燈。

一種快速安裝的LED燈，其特征在于，包括一U形支架、疊在所述U形支架上的蓋板，所述U形支架內設有LED發光源，所述U形支架與蓋板的前后兩側設有端蓋，所述端蓋扣接在U形支架與蓋板的外表面上使得U形支架與蓋板結合在一起。

如上所述的一種快速安裝的LED燈，其特征在于，所述U形支架的左右兩側均突設有用于支撐所述蓋板的支撐部。

如上所述的一種快速安裝的LED燈，其特征在于，所述U形支架為長條形。

如上所述的一種快速安裝的LED燈，其特征在于，所述U形支架的外側上設有連接安裝部。

如上所述的一種快速安裝的LED燈，其特征在于，所述端蓋與U形支架之 間設有防塵條。

如上所述的一種快速安裝的LED燈，其特征在于，所述端蓋呈矩形。

如上所述的一種快速安裝的LED燈，其特征在于，所述U形支架上設有若干安裝孔。

如上所述的一種快速安裝的LED燈，其特征在于，所述LED發光源由若干個條形排列的LED發光單元組成。

與現有技術相比，本實用新型有如下優點：

1、本實用新型的連接結構簡單，通過端蓋套接在U形支架與蓋板的外表面上使得U形支架與蓋板結合，實現快速裝拆。

2、本實用新型實用性強，兩側設有封端蓋，對本產品的防塵的性能有很大的提高。

3、本實用新型為長條形，內部設有若干LED發光單元，在亮度方面有很大的提升。

附圖說明：

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

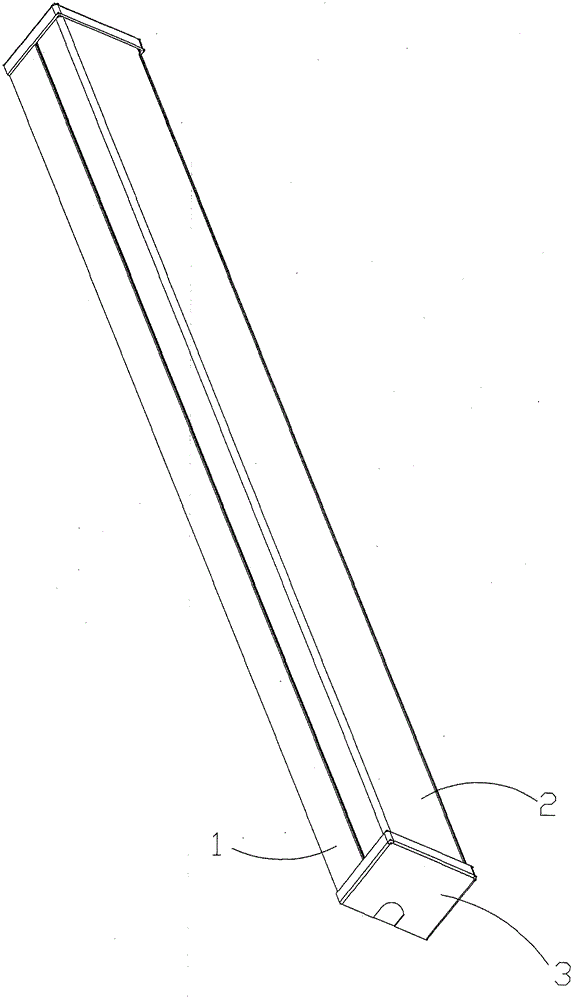

圖1本實用新型一種快速安裝的LED燈的結構示意圖；

圖2本實用新型一種快速安裝的LED燈的U形支架截面示意圖。

具體實施方式：

為了使本實用新型所解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1、圖2所示，一種快速安裝的LED燈，包括一U形支架1、疊在所述U形支架上的蓋板2，所述U形支架內設有LED發光源，所述U形支架與蓋板的前后兩側設有端蓋3，所述端蓋扣接在U形支架與蓋板的外表面上使得U形支架與蓋板結合在一起。安裝時只需將蓋板上放置在U形支架上，再通過端蓋合在前后兩側，即可完成安裝，結構簡單，實現快速裝拆。

進一步地，所述U形支架的左右兩側均突設有用于支撐所述蓋板的支撐部101。安裝時不容易造成錯位，更加方便非專業人員裝拆。

再進一步地，所述蓋板上還設有透光面。

又進一步地，所述U形支架為長條形。結構簡單，實現快速裝拆，且制作成本低。

再進一步地，所述U形支架的外側上設有連接安裝部102。用于將本產品固定在所需的位置。

還進一步地，所述端蓋與U形支架之間設有防塵條。對本產品的防塵的性能有很大的提高。

進一步地，所述端蓋呈矩形

具體地，所述端蓋為U形支架與蓋板組合后外表面的形狀。對本產品的防塵的性能有很大的提高。

進一步地，所述燈座上設有若干安裝孔。用于安裝LED發光源。

再進一步地，所述LED發光源由若干個條形排列的LED發光單元組成。使得本產品能夠發出的光亮度更大，適用于更為廣闊的場所。

本產品的結構簡單，端蓋扣接在U形支架與蓋板的外表面上使得U形支架 與蓋板結合在一起。安裝時只需將蓋板上放置在U形支架上，再通過端蓋合在前后兩側，即可完成安裝，結構簡單，實現了LED燈座與燈罩的快捷裝拆，另外，兩側通過端蓋使LED燈管的兩端密封起來，起到防塵的作用，能夠保護內部的LED發光單元，使本產品的使用壽命更長，所述U形支架的左右兩側均突設有用于支撐所述蓋板的支撐部。安裝時不容易造成錯位，更加方便非專業人員裝拆。

如上所述是結合具體內容提供的一種或多種實施方式，并不認定本實用新型的具體實施只局限于這些說明。凡與本實用新型的方法、結構等近似、雷同，或是對于本實用新型構思前提下做出若干技術推演或替換，都應當視為本實用新型的保護范圍。
