本實用新型屬于照明器材技術領域，涉及一種照明器材的夾子。

背景技術：

照明裝置是常用的照明器材，常常用于停電時的應急、戶外探險活動等。現有的照明裝置僅僅是在產品上套根繩子或簡單的開環夾子，易滑脫，性能不可靠。使用前只能拿手上或放包里，使用時還要尋找，比較麻煩。

技術實現要素：

本實用新型的目的在于提供了一種照明器材的夾子，解決了現有照明器材使用時易滑脫的問題。

本實用新型所采用的技術方案是，一種照明器材的夾子，包括手柄，手柄包括U型塊，U型塊的一個邊依次連接有連接板a和連接板b，連接板b上設置有拱形把手，連接板a和連接板b的連接處與U型塊的另一個邊位于同一條直線上，U型塊的另一個邊連接有由彈性材料制成的圓環，圓環上設置有開口，開口的兩端分別設置有凸塊和凹塊，凸塊與凹塊相配合。

本實用新型的特點還在于，

開口與U型塊的另一個邊和圓環的連接處位置相對。

圓環的直徑與照明器材的的卡槽直徑相等。

凸塊包括連接塊a和連接塊b，連接塊a和連接塊b均為等腰梯形，連接塊a的底部長邊與開口的一端連接，連接塊a的頂部短邊與連接塊b的頂部短邊的長度相等且連接，凹塊包括等腰梯形的缺口和圓孔，圓孔的直徑大于缺口頂部短邊，圓孔與缺口頂部短邊接通，缺口與連接塊a的尺寸相等，連接塊b位于圓孔內。

本實用新型的有益效果是：一種照明器材的夾子設置有圓環，圓環通過開口卡入照明器材的的卡槽內，使得實用新型和照明裝置緊固為一體，將本實用新型掛于皮帶、衣服、旅行包外部時照明裝置不易滑脫，使用方便，緊急使用情況下容易找到。連接板a和連接板b的連接處與U型塊的另一個邊位于同一條直線上，保證連接板a和連接板b的連接處始終貼緊照明裝置，進一步達到了固定照明裝置的目的，使其不易滑脫。且使用久了本實用新型能拆下來更換。

附圖說明

圖1是本實用新型一種照明器材的夾子的結構示意圖；

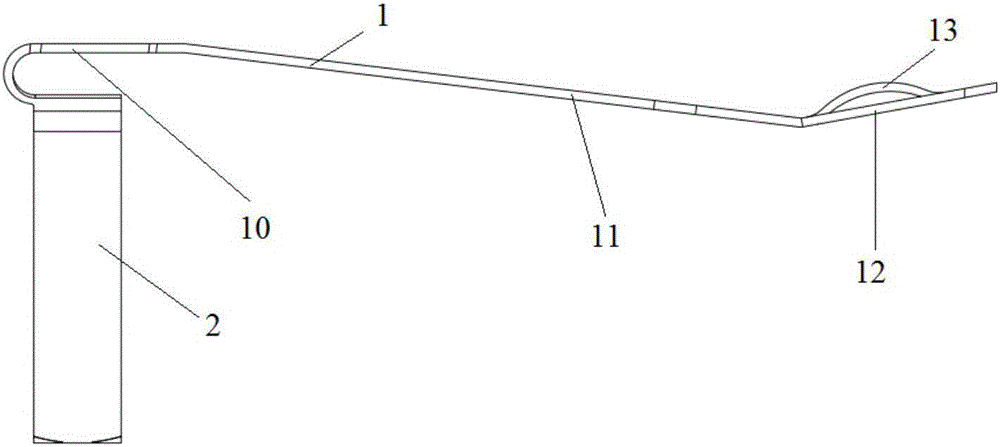

圖2是本實用新型一種照明器材的夾子主視圖；

圖3是本實用新型一種照明器材的夾子中圓環的結構示意圖；

圖4是本實用新型一種照明器材的夾子使用狀態圖。

圖中，1.手柄1，2.圓環，3.開口，4.凸塊，5.凹塊，6.連接塊a，7.連接塊b，8.缺口，9.圓孔，10.U型塊，11.連接板a，12.連接板b，13.拱形把手。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進行詳細說明。

本實用新型提供了一種照明器材的夾子，如圖1-圖3所示，包括手柄1，手柄1包括U型塊10，U型塊10的一個邊依次連接有連接板a11和連接板b12，連接板b12上設置有拱形把手13，連接板a11和連接板b12的連接處與U型塊10的另一個邊位于同一條直線上，U型塊10的另一個邊連接有由彈性材料制成的圓環2，圓環2上設置有開口3，開口3的兩端分別設置有凸塊4和凹塊5，凸塊4與凹塊5過盈配合；

開口3與U型塊10的另一個邊和圓環2的連接處位置相對；

圓環2的直徑與照明器材的的卡槽直徑相等；

凸塊4包括連接塊a6和連接塊b7，連接塊a6和連接塊b7均為等腰梯形，連接塊a6的底部長邊與開口3的一端連接，連接塊a6的頂部短邊與連接塊b7的頂部短邊的長度相等且連接，凹塊5包括等腰梯形的缺口8和圓孔9，圓孔9的直徑大于缺口8頂部短邊，圓孔9與缺口8頂部短邊接通，缺口8與連接塊a6的尺寸相等，連接塊b7位于圓孔9內。

本實用新型一種照明器材的夾子的使用方法是：如圖4所示，將圓環2通過開口3卡入照明器材的的卡槽內，然后用橡膠錘輕敲使凸塊4扣入凹塊5內，即使連接塊b7位于圓孔9內，凸塊4與凹塊5過盈配合，拆卸時，必須用專用工具才能將凸塊4與凹塊5打開，使得實用新型和照明裝置緊固為一體，將本實用新型掛于皮帶、衣服、旅行包外部時照明裝置不易滑脫，使用方便，緊急使用情況下容易找到，拱形把手13便于將本實用新型掛于皮帶、衣服、旅行包外部。連接板a11和連接板b12的連接處與U型塊10的另一個邊位于同一條直線上，保證連接板a11和連接板b12的連接處1始終貼緊照明裝置，進一步達到了固定照明裝置的目的，使其不易滑脫。

本實用新型的一種照明器材的夾子設置有圓環2，圓環2通過開口3卡入照明器材的的卡槽內，使得實用新型和照明裝置緊固為一體，將本實用新型掛于皮帶、衣服、旅行包外部時照明裝置不易滑脫，使用方便，緊急使用情況下容易找到。連接板a11和連接板b12的連接處與U型塊10的另一個邊位于同一條直線上，保證連接板a11和連接板b12的連接處始終貼緊照明裝置，進一步達到了固定照明裝置的目的，使其不易滑脫。且使用久了本實用新型能拆下來更換。
