本實用新型涉及一種光學組件，特別指一種可降低眩光的光學組件。

背景技術：

傳統燈具因其光源(例如燈泡或燈管)的發光面積小而刺眼并會產生強烈的眩光。為了能夠改善此重大缺點，如圖1所示，傳統燈具均以格柵結構P來阻隔人眼和點光源，借此降低眩光值。

然而，現有使用格柵結構P的方式，仍然會產生殘余的低眩光，并且使用格柵結構P也會有增加燈具成本上的考慮。

技術實現要素：

有鑒于此，本發明人本于多年從事相關產品的制造開發與設計經驗，針對上述的目標，詳加設計與審慎評估后，終得一確具實用性的本實用新型。

本實用新型的主要目的，在于提供一種可降低眩光的光學組件，可有效用于降低照明時所產生的眩光(尤其是低眩光)。

為達上述目的，本實用新型的可降低眩光的光學組件，其包括：一光學組件；其中，該光學組件具有一入光面及一與該入光面彼此相反設置的出光面，其中，該入光面為一透光的基材；而出光面上設一微米格柵結構，該微米格柵結構中包含阻光粉末，用以降低透光率至50％以下；借此，使用時，該光學組件可利用該微米格柵結構的阻光粉末來濾除側向光，并同時增加正向光，在側向光與正向光彼此消長之下，可將光線集中到中央來利用，而能大幅降低眩光值。

其中，該微米格柵結構的格柵形狀為一井字形、一八角狀或一蜂巢狀。

其中，該微米格柵結構的阻光粉末為一石墨粉末。

其中，該入光面的基材由一塑料材質制成。

其中，該微米格柵結構的格柵高度介于0.15㎜~0.25㎜，格柵間距介于0.35㎜~0.6㎜。

附圖說明

圖1：現有燈具使用格柵結構的立體示意圖；

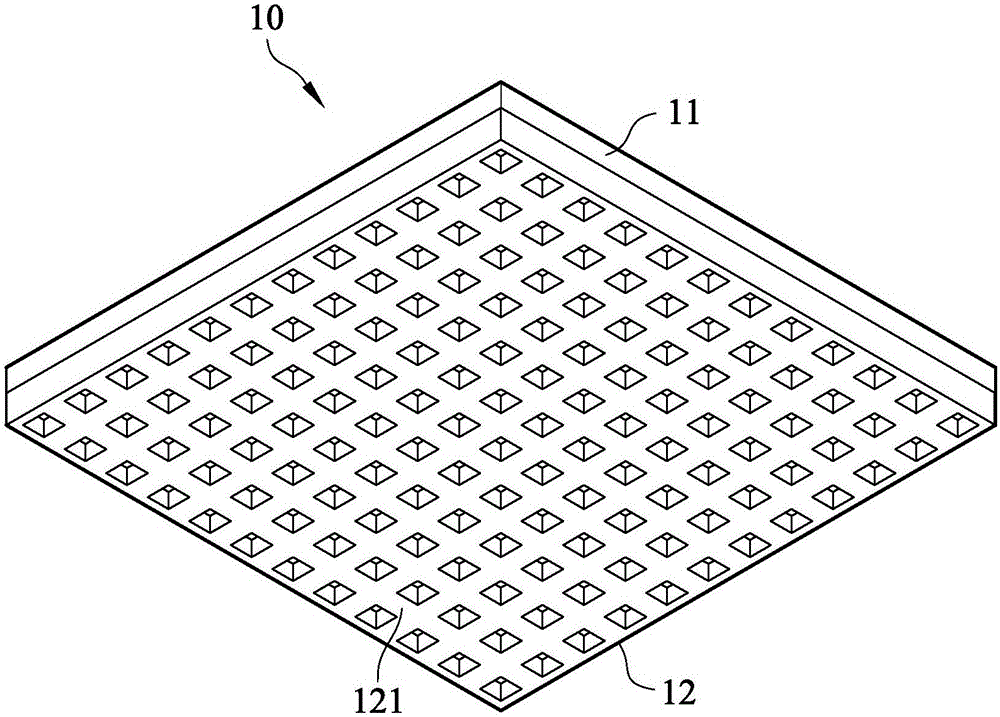

圖2：本實用新型可降低眩光的光學組件的外觀示意圖；

圖3：本實用新型可降低眩光的光學組件的使用示意圖。

附圖標記說明

10 光學組件

11 入光面

12 出光面

121 微米格柵結構

20 光源。

具體實施方式

為便貴審查員能對本實用新型的目的、形狀、構造裝置特征及其功效，做進一步的認識與了解，現根據實施例配合附圖，詳細說明如下：

本實用新型涉及一種可降低眩光的光學組件，請參閱圖2、3所示，本實用新型的可降低眩光的光學組件，其包括：一光學組件10。

其中，該光學組件10具有一入光面11及一與該入光面11彼此相反設置的出光面12，其中，該入光面11為一透光的基材；而出光面12上設一微米格柵結構121，該微米格柵結構121中包含阻光粉末，用以將透光率降低至50％以下。

借此，使用時，請參閱圖3所示，光源20進入該光學組件10時，該光學組件10可利用該微米格柵結構121的阻光粉末來濾除側向光，并同時增加正向光，在側向光與正向光彼此消長之下，可將光線集中到中央來利用，而能大幅降低眩光值。

請再參閱圖2所示，該微米格柵結構121的格柵形狀可為一井字形，具體實施時也可以選擇設為一八角狀或一蜂巢狀。

請再參閱圖2、3所示，該微米格柵結構121的阻光粉末可為一石墨粉末。

請再參閱圖2、3所示，該入光面11的基材可由一塑料材質(如：PS、PC)制成。

請再參閱圖2、3所示，該光學組件10可作為燈罩使用，不但能大幅降低眩光，同時借可使透光率降至50％以下的微米格柵結構121使光源變?yōu)槿岷汀?/p>

請在參閱圖2、3所示，該微米格柵結構121的格柵高度介于0.15㎜~0.25㎜，格柵間距介于0.35㎜~0.6㎜。

由以上詳細說明，可使本領域技術人員明了本實用新型的確可達成前述目的，實以符合專利法的規定，特提出專利申請。但是，以上所述者，僅為本實用新型的較佳實施例而已，當不能以此限定本實用新型的專利保護范圍；因此，凡依本實用新型權利要求及實用新型說明書內容所作的簡單的等效變化與修飾，都應仍屬于本實用新型專利保護范圍內。
