本實用新型涉及新能源開發應用技術領域，具體地是涉及一種基于OPV發電的LED指示燈。

背景技術：

每年地球受到的太陽輻射大約有5.44×1024J，相當于人類每年消耗量的10000倍，而太陽能電池作為最好的太陽能利用元件，是通過材料的光伏效應產生電能的器件。隨著國家對新能源的倡導，太陽能電池廣泛應用于各個領域，尤其是照明領域。

眾所周知，太陽能電池主要包括有機和無機兩種。以硅(S i)為代表的無機太陽能電池，占據著太陽能電池的主要市場，該種太陽能電池制造成本昂貴，制備工藝能源消耗大，需要使用較多的有毒化學品及水資源，且無機太陽能器件無柔韌性，不能彎曲，無機半導體材料的窄帶隙特性使其光腐蝕現象嚴重，嚴重影響無機太陽能電池的使用壽命。故在應用到照明領域，尤其是LED指示燈領域，其很難保證使用壽命。

有機太陽能電池是20世紀90年代發展起來的新型太陽能電池，它是以有機半導體作為實現光電轉換的活性材料。與無機太陽能電池相比，它具有成本低、厚度薄、質量輕、制造工藝簡單、可做成大面積柔性器件等優點，具有廣闊的發展和應用前景，已成為當今新材料和新能源領域最富活力和生機的研究前沿之一。

有機太陽能電池是成分全部或部分為有機物的太陽能電池，他們使用了導電聚合物或小分子用于光的吸收和電荷轉移。有機物的大量制備、相對價格低廉，柔軟等性質使其在光伏應用方面很有前途。通過改變聚合物等分子的長度和官能團可以改變有機分子的能隙，有機物的摩爾消光系數很高，使得少量的有機物就可以吸收大量的光。但是相對于無機太陽能電池，有機太陽能電池的主要缺點是較低的能量轉換效率，穩定性差。故在應用到照明領域，尤其是LED指示燈領域，其很難保證穩定輸出電能。

因此，本實用新型的發明人亟需構思一種新技術以改善其問題。

技術實現要素：

本實用新型旨在提供一種基于OPV發電的LED指示燈，其可以在保證整體使用壽命的前提下，穩定的輸出光能。

為解決上述技術問題，本實用新型的技術方案是：

一種基于OPV發電的LED指示燈，整體為一板狀，自上而下依次包括第一玻璃層、光電層、儲電層、第二玻璃層，其中所述光電層包括控制器板和與之連接的OPV有機光電池模組、LED燈板，所述OPV有機光電池模組至少包括一反式單層元件，所述LED燈板上設有一個或者多個LED燈珠，所述OPV有機光電池模組為方形，所述控制器板和所述LED燈板設置在所述OPV有機光電池模組的同一側，并且所述OPV有機光電池模組的截面面積大于所述控制器板和所述LED燈板的截面面積之和；所述儲電層包括至少一個儲電電池，所述儲電電池與所述控制器板和所述LED燈板電連接。

優選地，所述控制器板上包括二極管D1、第一芯片U1、電阻R1、電阻R2、電阻R3、電阻R4、電阻R5、電阻R6、電阻R7、三極管Q1、三極管Q2、三極管Q3、三極管Q4、切換開關S1，其中二極管D1的正極與所述OPV有機光電池模組連接，其負極與第一芯片U1的第一腳、三極管Q4的發射極和儲電電池連接；第一芯片U1的第五腳經過電阻R3后與三極管Q2的基極連接，其第七腳與三極管Q1的集電極連接；三極管Q2的集電極與三極管Q3的基極連接，三極管Q3的集電極與切換開關S1連接，三極管Q4的集電極與LED燈板連接。

優選地，所述反式單層元件包括第一電極、第二電極以及位于二者之間的電子傳遞層、光活性層和電洞傳遞層，其中所述第一電極和所述第二電極中至少一個具有光學透明性；所述第一電極為銀金屬電極，所述第二電極為ITO電極，所述光活性層由P型高分子半導體材料制備而成。

優選地，所述第一芯片U1為GS7芯片。

優選地，所述儲電電池為陶瓷電池。

優選地，所述LED板采用柔性基板制備而成。

優選地，所述控制器PCB板采用柔性PCB基板制備而成。

優選地，三極管Q1、三極管Q2、三極管Q3為2N3904三極管。

優選地，三極管Q4為2SB772三極管。

采用上述技術方案，本實用新型至少包括如下有益效果：

本實用新型所述的基于OPV發電的LED指示燈，利用OPV有機光電模組發電，陶瓷電池存儲電量，到天黑LED指示燈點亮，或閃爍或常亮。并且由于其整體體積小，可以直接安裝于地面、草坪等地方，用鋼化玻璃與膠水密封，防水等級達到IP67。

附圖說明

圖1為本實用新型所述的基于OPV發電的LED指示燈的結構示意圖；

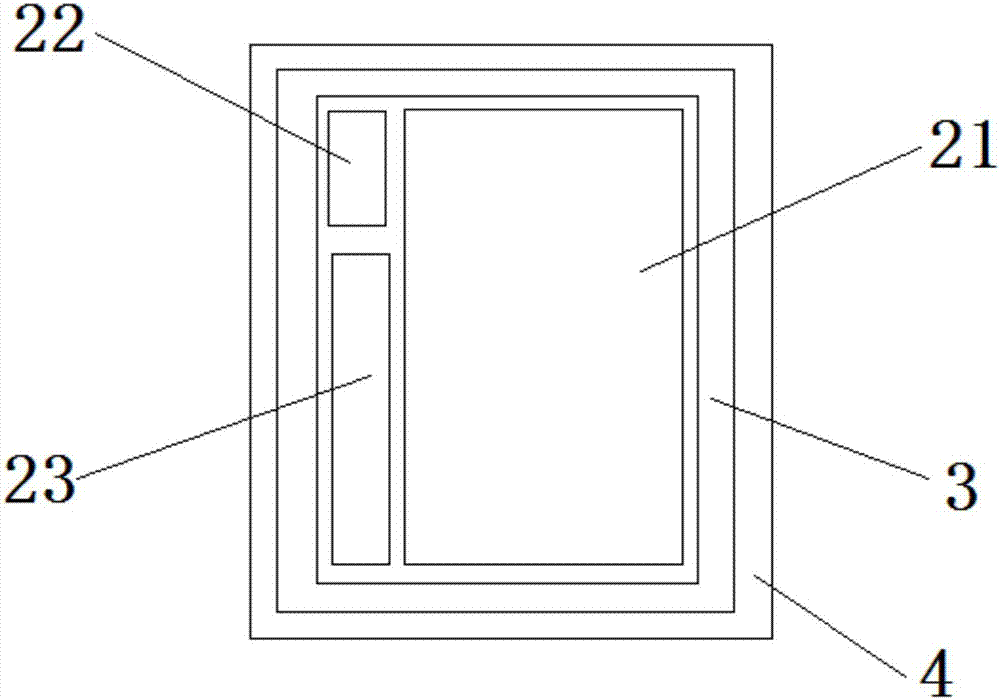

圖2為本實用新型所述的基于OPV發電的LED指示燈的俯視圖；

圖3為本實用新型所述的控制器板的電路圖。

其中：1.第一玻璃層，2.光電層,21.OPV有機光電池模組，22.控制器板，23.LED燈板，3.儲電層,4.第二玻璃層。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1至圖3所示，為符合本實用新型的一種基于OPV發電的LED指示燈，整體為一板狀，自上而下依次包括第一玻璃層1、光電層2、儲電層3、第二玻璃層4，其中所述光電層2包括控制器板22和與之連接的OPV有機光電池模組21、LED燈板23，所述OPV有機光電池模組21至少包括一反式單層元件，所述LED燈板23上設有一個或者多個LED燈珠，所述OPV有機光電池模組21為方形，所述控制器板22和所述LED燈板23設置在所述OPV有機光電池模組21的同一側，并且所述OPV有機光電池模組21的截面面積大于所述控制器板22和所述LED燈板23的截面面積之和；所述儲電層3包括至少一個儲電電池，所述儲電電池與所述控制器板22和所述LED燈板23電連接。

優選地，所述控制器板22上包括二極管D1、第一芯片U1、電阻R1、電阻R2、電阻R3、電阻R4、電阻R5、電阻R6、電阻R7、三極管Q1、三極管Q2、三極管Q3、三極管Q4、切換開關S1，其中二極管D1的正極與所述OPV有機光電池模組21連接，其負極與第一芯片U1的第一腳、三極管Q4的發射極和儲電電池連接；第一芯片U1的第五腳經過電阻R3后與三極管Q2的基極連接，其第七腳與三極管Q1的集電極連接；三極管Q2的集電極與三極管Q3的基極連接，三極管Q3的集電極與切換開關S1連接，三極管Q4的集電極與LED燈板23連接。

優選地，所述反式單層元件包括第一電極、第二電極以及位于二者之間的電子傳遞層、光活性層和電洞傳遞層，其中所述第一電極和所述第二電極中至少一個具有光學透明性；所述第一電極為銀金屬電極，所述第二電極為ITO電極，所述光活性層由P型高分子半導體材料制備而成。優選地，所述光活性層由PV2000材料制備而成。PV2000具有良好的大氣制程穩定性，可采用各種濕式印刷制程技術，涂布在軟性PET塑膠基材上，由于達成最佳性能表現的薄膜厚度可達到250-300nm，在溶液涂布制程上具有良好的均勻性控制及再現性。PV2000所制作的單層元件熱穩定性可達110℃以上，于80℃/65％RH大氣測試環境下，無明顯劣化現象發生；模擬光源(1,000W/m²)元件穩定性測試大于20,000小時，相當于七年使用壽命。以狹縫涂布方式所完成PV2000:PC70BM的元件模組(有效面積23.7cm²)，經美國Newport認證可達7.56％。由于在光電轉換效率、制程加工性、制程可靠性及操作穩定性上獲得顯著的提升，PV2000無論在產品性能、價格及普遍應用性均可得到全方位的競爭優勢，也將促使有機薄膜光伏電池成為迎向綠色環保能源的新一扇窗。PV2000是現有技術中的一種材料，該材料已經投放市場，如美商Polyera公司已經在銷售該材料。

本實施例可以在保證整體使用壽命的前提下，穩定的輸出光能。下面以試驗數據來證明，參見表1。

表1

優選地，所述第一芯片U1為GS7芯片。

優選地，所述儲電電池為陶瓷電池。

優選地，所述LED板采用柔性基板制備而成。

優選地，所述控制器PCB板采用柔性PCB基板制備而成。

優選地，三極管Q1、三極管Q2、三極管Q3為2N3904三極管。

優選地，三極管Q4為2SB772三極管。

本實用新型所述的基于OPV發電的LED指示燈，利用OPV有機光電模組發電，陶瓷電池存儲電量，到天黑LED指示燈點亮，或閃爍或常亮。其可以直接安裝于地面、草坪等地方，用鋼化玻璃與膠水密封，防水等級達到IP67。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
