本實用新型涉及投影燈領域，特別涉及一種安裝在汽車后視鏡上向地面或者其它物體上投射的投影燈及安裝有這樣的投影燈的汽車后視鏡。

背景技術：

投影燈可以放射出五顏六色的光線，形成讓人眼花繚亂的圖案，引起非常強烈的視覺效果，是投放廣告進行品牌宣傳的最佳產品。

目前，店鋪門口、汽車后視鏡上很多者安裝一個投影燈，投放自己或者相關的LOGO，效果非常好。

中國專利公開號CN 204786004 U公開了一種置于汽車外后視鏡內的投影燈，該投影燈，包括外殼、密封在外殼中的光學組件和位于光學組件上方的光源，所述光學組件主要由具有圖案的菲林片、用于將光源發出的光線匯集在菲林片上的上光學透鏡和用于將菲林片上的圖案放大成投影的下光學透鏡組成，所述上光學透鏡、菲林片和下光學透鏡從上至下依次設置且固定成一體，所述外殼的底部設有開孔，所述下光學透鏡對應于開孔而將投影投射出去。本實用新型結構緊湊，通過上、下光學透鏡可將菲林片上的個性化圖案和標志等清晰、絢麗地投影出來，在夜間還能起到照明功能，其投影具有較高的實用性和觀賞性，能滿足人們的個性化需求。

但這樣的投影燈中，上光學透鏡由下凸透鏡和上凸透鏡組成，其中，所述下光學透鏡由雙凸透鏡和上凸透鏡組成，其中，所述雙凸透鏡由筒形固定座和安裝于其內的雙凸鏡片組成，所述上凸透鏡由筒形固定座和安裝于其內的上凸鏡片組成，雙凸透鏡的筒形固定座和上凸透鏡的筒形固定座上下對合使雙凸鏡片和上凸鏡片上下正對，且通過對合面上的定位結構定位雙凸透鏡和上凸透鏡。使用這樣的上光學透鏡后，投影燈投影的圖像有色差，圖像效果不能滿足用戶需求。

技術實現要素：

針對目前置于汽車外后視鏡內的投影燈，使用兩片凸鏡成像圖像有色差，圖像效果不能滿足用戶需求的不足，提供一種投影燈，該投影燈具有三顆凸鏡做成像鏡，并提供一種具有這種投影燈的汽車后視鏡。

本實用新型為實現其技術目的所采用的技術方案是：一種投影燈，包括外殼、密封在外殼中的光學組件和位于光學組件一端的光源，所述光學組件包括從光源開始，沿光射向方向依次排列的聚光組件、具有圖案的膠片和成像組件，在成像組件相對光源的遠端所述的外殼上設置有光線射出的孔所述的成像組件包括第一成像透鏡、第二成像透鏡和第三成像透鏡。

本實用新型采用了三片成像透鏡，通過調整透鏡的間隙可以消除投影圖像上的色差。

進一步的，上述的投影燈中：所述的第二成像透鏡為凹透鏡，第一成像透鏡和第三成像透鏡為凸透鏡。

進一步的，上述的投影燈中：所述的聚光組件包括第一聚光透鏡和第二聚光透鏡，所述的第一聚光透鏡為雙透鏡和第二聚光透鏡為平凸鏡。

進一步的，上述的投影燈中：所述的光源為安裝在一塊散熱鋁基板上的LED燈，所述的散熱鋁基板采用螺絲固定在外殼的一端。

進一步的，上述的投影燈中：在光源和光學組件之間還設置有實現光源和光學組件裝配的定位件。

進一步的，上述的投影燈中：在所述的定位件與鋁基板之間、第三成像透鏡與外殼之間均設置有密封墊。

進一步的，上述的投影燈中：在所述的外殼外側還設置有安裝投影燈線路板的安裝倉，所述的投影燈線路板灌膠密封在安裝倉內。

進一步的，上述的投影燈中：在所述的外殼外側安裝倉外還設置有機檢測外殼氣密性的氣密性檢測孔，所述的氣密性檢測孔內設置有密封栓。

本實用新型還提供了一種汽車后視鏡，包括安裝在車外的后視鏡主體，在所述的后視鏡主體殼內安裝有投影燈，所述的投影燈從后視鏡主體殼內投射出去；所述的投影燈包括外殼、密封在外殼中的光學組件和位于光學組件一端的光源，所述光學組件包括從光源開始，沿光射向方向依次排列的聚光組件、具有圖案的膠片和成像組件，在成像組件相對光源的遠端所述的外殼上設置有光線射出的孔；所述的成像組件包括第一成像透鏡、第二成像和第三成像透鏡；所述的第二成像透鏡為凹透鏡，第一成像透鏡和第三成像透鏡為凸透鏡。

進一步的，上述的汽車后視鏡中：所述的聚光組件包括第一聚光透鏡和第二聚光透鏡，所述的第一聚光透鏡和第二聚光透鏡為平凸鏡。

下面結合附圖和具體實施例對本實用新型進行進一步的說明。

附圖說明

圖1為本實用新型投影燈的正視圖。

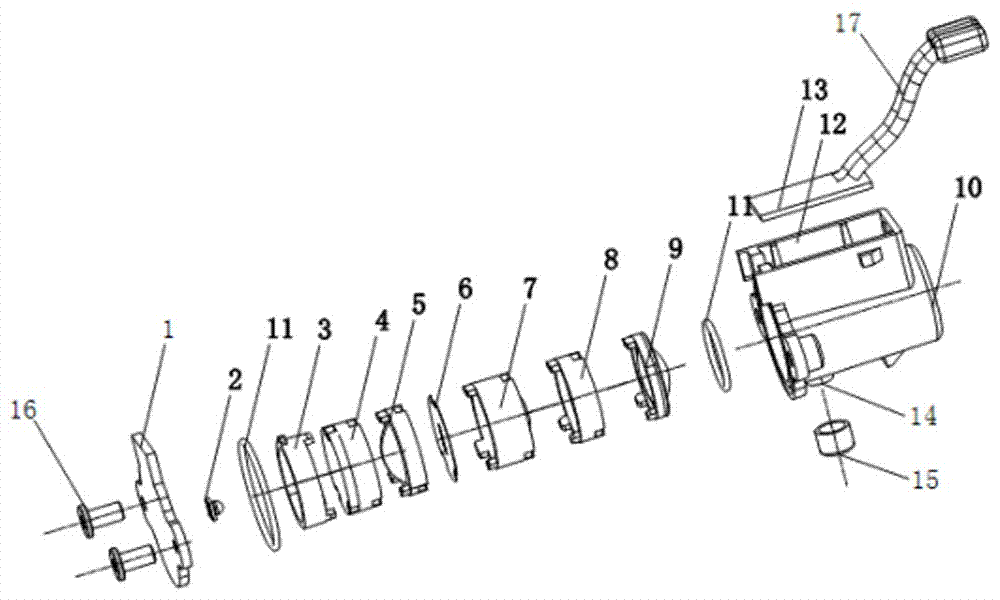

圖2為本實用新型投影燈的分解圖。

具體實施方式

實施例1如圖1和圖2所示，本實施例是一種安裝在門口或者汽車后視鏡等地方的投影燈，安裝在汽車車外后視鏡的鏡殼內，下汽車車外后視鏡的下側，設置一個投影燈投射光線的投射孔，可以是將投影燈的投影孔直接安裝在與汽車車外后視鏡下側平齊，也可以在汽車車外后視鏡下側設置一個小窗安裝投影燈形成具有投影燈的汽車車外后視鏡。

如圖1所示，本實施例的汽車后視鏡投影燈安裝在汽車后視鏡殼內時，通過線纜16從車上獲得電源，然后投影燈亮，向地下投射事先安裝好的一些LOGO圖案。

如圖2所示，本實施例中的投影燈，包括外殼10、密封在外殼10中的光學組件和位于光學組件一端的光源2，本實施例中，光源2是安裝在一塊散熱鋁基板1上的LED燈，本實施例中，散熱鋁基板1實踐上就是外殼的一個端面，采用幾顆螺絲16固定在外殼1的一端。LED燈的線路板13設置在外殼10外側專門為線路板13準備的安裝倉12內，為了保證防水符合要求，本實施例中，線路板13是灌膠密封在安裝倉12內，線路板13通過線纜16從汽車上獲得電力，然后通過電路板上的電路產生LED燈所需要的電壓接到LED上，同時線路板13上還有控制LED燈亮的控制電路。

光學組件是本實施例的關鍵部件，包括從光源2開始，沿光射向方向依次排列的聚光組件、具有圖案的膠片6和成像組件三個部分，其中，具有圖案的膠片6上事先可以采用公司企業的LOGO或者其它宣傳圖案，在成像組件相對光源2的遠端外殼10上設置有光線射出的孔，通過這里向外投射圖像。本實施例中成像組件包括第一成像透鏡7、第二成像透鏡8和第三成像透鏡9。其中，第二成像透鏡8為凹透鏡，第一成像透鏡7和第三成像透鏡9為凸透鏡。這樣，通過這三顆成像透鏡相互配合，本投影燈投射的圖像將能很好地消除色差。

靠近LED燈的是聚光組件，聚光組件包括第一聚光透鏡4和第二聚光透鏡5兩顆透鏡，其中，第一聚光透鏡4為雙透鏡，第二聚光透鏡5為平凸鏡。利用這第一聚光透鏡4和第二聚光透鏡5可以將點光源的LED燈發出的射線聚光成平行照射到具有圖案的膠片6上。

在外殼10內，在LED燈和光學組件之間還設置有實現LED燈和光學組件裝配的定位件3。定位件3與鋁基板1之間、第三成像透鏡9與外殼10之間均設置有密封墊11，以保證在使用時的防水特性。為了進一步的防水，本實施例中在外殼10外側還專門設置有安裝投影燈線路板13的安裝倉12，投影燈線路板13灌膠密封在安裝倉12內。另外，在所述的外殼10外側安裝倉12外還設置有機檢測外殼10氣密性的氣密性檢測孔14，氣密性檢測孔14內設置有密封栓15，這是為了在出廠檢測時用來檢測投影燈外殼內的密封性的，以保證密封好。
