本實用新型涉及不倒翁燈具的技術領域，具體涉及一種延時關閉的卡通式不倒翁燈具。

背景技術：

傳統的燈具對擺放位置都有一定要求，燈具需要放平。現在市面上有一些不倒翁燈具，當燈具搖晃時不影響使用；然而，這些不倒翁燈具的使用方法與傳統燈具一般無二。

技術實現要素：

針對現有技術的不足，本實用新型的目的旨在提供一種延時關閉的卡通式不倒翁燈具，晃動不倒翁則亮燈，經設定時長后燈自動熄滅。

為實現上述目的，本實用新型采用如下技術方案：

一種延時關閉的卡通式不倒翁燈具，包括：

透光的卡通式上部，該卡通式上部的內腔中空、并形成一電路空間；

設置于電路空間上的發光裝置，該發光裝置包括作為電源的蓄電池、發光二極管、延時元件和彈簧震動開關；

不倒翁下部，該不倒翁下部固定連接于卡通式上部的底端上。

作為本實用新型的一種改進，不倒翁下部的內腔中空并設置有沙袋。

作為本實用新型的一種改進，卡通式上部高20.0～30.0cm，不倒翁下部高12.0～18.0cm，設置于不倒翁下部內腔底部的沙袋高1.2～2.0cm。

更進一步地，卡通式上部高25.0cm，不倒翁下部高15.0cm，設置于不倒翁下部內腔底部的沙袋高1.5cm。

作為本實用新型的另一種改進，延時元件包括常閉觸點KT1、常開觸點KT2和斷電延時型繼電器KT；該發光裝置包括由電源和彈簧震動開關串聯而成的干路，還包括支路一和支路二，支路一包括串聯的常閉觸點KT1和發光二極管，支路二包括串聯的常開觸點KT2和斷電延時型繼電器KT。

作為本實用新型的另一種改進，延時元件為延時芯片。

作為本實用新型的另一種改進，不倒翁下部的兩側分別設置有平衡塊。

本實用新型的有益效果在于：通過在不倒翁下部內設置沙袋使不倒翁重心平穩；透光的不倒翁上部內設置有發光電路，發光電路的開關設置為彈簧震動開關，當不倒翁搖晃時電路自動導通，發光二極管亮起；發光電路中還設置有延時元件，電路導通后，經過設定時長后發光二極管自動熄滅。

附圖說明

圖1是本實用新型的結構示意圖；

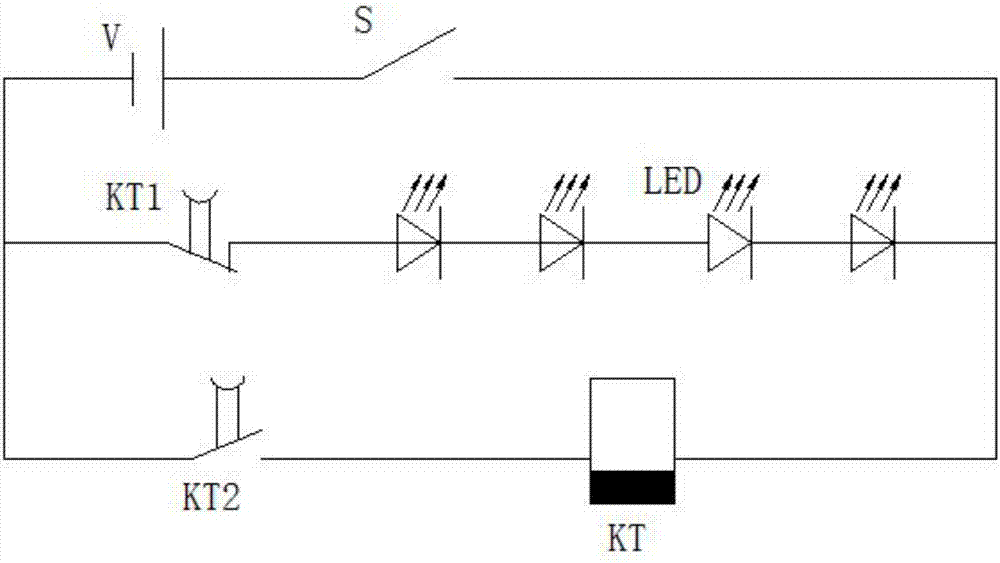

圖2是本實用新型實施例1中發光裝置的結構示意圖；

圖3是本實用新型實施例2中發光裝置的結構示意圖。

附圖標記：1、卡通式上部；2、不倒翁下部；21、平衡塊；3、沙袋。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

實施例1

如圖1及圖2所示，一種延時關閉的卡通式不倒翁燈具，包括透光的卡通式上部1、發光裝置和不倒翁下部2，該卡通式上部1的內腔中空、并形成一電路空間；發光裝置設置于電路空間上，該發光裝置包括作為電源的蓄電池、四個發光二極管LED、延時元件和彈簧震動開關S，延時元件包括常閉觸點KT1、常開觸點KT2和斷電延時型繼電器KT；該發光裝置包括由電源V和彈簧震動開關S串聯而成的干路，還包括支路一和支路二，支路一包括串聯的常閉觸點KT1和發光二極管LED，支路二包括串聯的常開觸點KT2和斷電延時型繼電器KT；不倒翁下部2固定連接于卡通式上部1的底端上，不倒翁下部2的內腔中空并設置有沙袋3，不倒翁下部2的兩側還分別設置有平衡塊21，兩平衡塊21與卡通式上部1聯系、作為卡通式形象的兩手部，兩平衡塊21還有助于提高不倒翁的平衡能力；卡通式上部1高25.0cm，類球狀的不倒翁下部2高15.0cm，設置于不倒翁下部2內腔底部的沙袋3高1.5cm，沙袋3重約350g。

本實用新型使用時，不倒翁下部2中的沙袋3用于維持不倒翁重心平穩；對不倒翁施力使其開始搖晃時，彈簧震動開關S根據對震動的感應信息開啟電路，發光裝置中的發光二極管LED發光，則不倒翁的卡通式上部1發亮，經設定的延時時長后，發光裝置中的常閉開關KT1斷開，常開開關KT2閉合，發光二極管LED熄滅；不倒翁停止晃動后，彈簧震動開關S恢復斷開狀態。

實施例2

如圖1及圖3所示，本實施例提供的延時關閉的卡通式不倒翁燈具基于實施例1中的延時關閉的卡通式不倒翁燈具，其中，發光裝置中的延時元件為延時芯片。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
