本實用新型涉及一種LED紫外線燈。

背景技術：

目前LED紫外線固化燈都只是能做到近距離照射，距離都是要控制在20mm以內。如果超出20mm能量就會隨著高度的增加紫外線能量哀減越大；通常超50mm后基本上就是不能達到油墨、涂料或膠水固化需要；限制了很多產品上的應用，如產品比較高，安裝環境離被照射物距離比較遠的環境。制約了整個LED紫外線燈的發展。

技術實現要素：

有鑒于此，本實用新型目的是提供一種具有把所有的LED紫外線光聚到一起，然后再通過石英玻璃聚光片把照射距離放大到100mm或更大的距離，可以滿足所有環境應該的LED紫外線燈。

為了解決上述技術問題，本實用新型的技術方案是：一種LED紫外線燈，包括弧形聚光散熱器、紫外光源發生模組和聚光鏡，所述弧形聚光散熱器內設置有散熱水管，所述散熱管設置有一條以上，所述紫外光源發生模組設置在弧形聚光散熱器的下方，并與弧形聚光散熱器卡持固定，所述紫外光源發生模組包括電路板和LED紫外線燈體，所述LED紫外線燈體與電路板電性連接，所述聚光鏡設置在紫外光源發生模組的下方，所述聚光鏡與弧形聚光散熱器卡持固定。

作為優選，所述弧形聚光散熱器為石英弧形聚光片，有利于聚集紫外線光。

作為優選，所述紫外光源發生模組為可拆卸設置，能夠將紫外光源發生模組作為獨立的結構安裝在弧形聚光散熱器的下方。

作為優選，所述電路板由一塊以上的電路板呈弧形連接組成或整片電路板呈弧形設置，有利于安裝LED紫外線燈體。

作為優選，所述LED紫外線燈體為條狀LED紫外線燈珠或粒狀LED紫外線燈珠，能夠提高紫外光的亮度。

作為優選，所述聚光鏡由圓形或橢圓形的玻璃棒呈圓弧形排列組成，能夠提高紫外光的聚光亮度。

作為優選，所述玻璃棒為空心或實心設置，能夠提高紫外光的聚光亮度。

作為優選，所述聚光鏡為半球形或弧形的聚光透鏡，能夠提高紫外光的聚光亮度。

本實用新型技術效果主要體現在以下方面：設置的弧形聚光散熱器能夠把紫外光源發生模組發出所有的LED紫外線光聚到一起，然后再通過聚光鏡把照射距離放大到100mm或更大的距離，可以滿足所有環境應該。

附圖說明

圖1為本實用新型一種LED紫外線燈的方案一結構圖；

圖2為本實用新型一種LED紫外線燈的方案二結構圖；

圖3為本實用新型一種LED紫外線燈的方案三結構圖；

圖4為本實用新型一種LED紫外線燈的方案四結構圖。

具體實施方式

以下結合附圖1-4，對本實用新型的具體實施方式作進一步詳述，以使本實用新型技術方案更易于理解和掌握。

實施例1

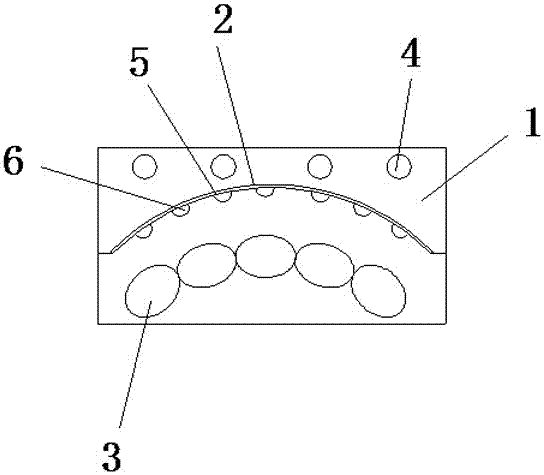

如圖1所示，一種LED紫外線燈，包括弧形聚光散熱器1、紫外光源發生模組2和聚光鏡3，所述弧形聚光散熱器1為石英弧形聚光片，有利于聚集紫外線光。所述弧形聚光散熱器1內設置有散熱水管4，所述散熱水管4設置有一條以上，通過散熱管4能夠將弧形聚光散熱器以及紫外光源發生模組2產生的熱量進行散熱，所述紫外光源發生模組2為可拆卸設置，能夠將紫外光源發生模組2作為獨立的結構安裝在弧形聚光散熱器1的下方。所述紫外光源發生模組2包括電路板5和LED紫外線燈體6，所述電路板5由一塊以上的電路板呈弧形連接，有利于安裝LED紫外線燈體6。所述LED紫外線燈體6與電路板5電性連接，能夠為LED紫外線燈體6提供電源，所述LED紫外線燈體6為條狀LED紫外線燈珠，所述LED紫外線燈體6為條狀LED紫外線燈珠或粒狀LED紫外線燈珠，能夠提高紫外光的亮度。所述聚光鏡3設置在紫外光源發生模組2的下方，所述聚光鏡3與弧形聚光散熱器1卡持固定，有利于拆卸，所述聚光鏡3由圓形的玻璃棒呈圓弧形排列組成，且玻璃棒為空心或實心設置，能夠提高紫外光的聚光亮度，通過聚光鏡將紫外線光放大，且輻射到更遠的距離，還不會減少紫外線能量。

實施例2

如圖2所示，在本實施例中的，本方案與實施例1的區別之處在于：所述電路板5呈弧形設置,有利于安裝LED紫外線燈體6，所述LED紫外線燈體6為粒狀LED紫外線燈珠，所述聚光鏡3由橢圓形玻璃棒呈圓弧形排列組成,能夠提高紫外光的亮度。

實施例3

如圖3所示，在本實施例中的，本方案與實施例1的區別之處在于：所述電路板5呈弧形設置,有利于安裝LED紫外線燈體6，所述LED紫外線燈體6為粒狀LED紫外線燈珠，所述聚光鏡3為半球形鏡體,能夠提高紫外光的亮度。

實施例4

如圖4所示，在本實施例中的，本方案與實施例1的區別之處在于：所述電路板5呈弧形設置,有利于安裝LED紫外線燈體6，所述LED紫外線燈體6為粒狀LED紫外線燈珠,所述聚光鏡3為弧形鏡體，能夠提高紫外光的亮度。

本實用新型在使用時，紫外光源發生模組2固定于弧形聚光散熱器1上，通過弧形聚光散熱器1把紫外光源發生模組2所發出的紫外線光聚集到一起，并通過調整弧形聚光散熱器1弧度的大小進行調整照射區域與紫外線能量的強弱，聚集到一起紫外線光通過聚光鏡3放大，并把距離輻射到更遠。

本實用新型技術效果主要體現在以下方面：設置的弧形聚光散熱器能夠把紫外光源發生模組發出所有的LED紫外線光聚到一起，然后再通過聚光鏡把照射距離放大到100mm或更大的距離，可以滿足所有環境應該。

當然，以上只是本實用新型的典型實例，除此之外，本實用新型還可以有其它多種具體實施方式，凡采用等同替換或等效變換形成的技術方案，均落在本實用新型要求保護的范圍之內。
