本實用新型涉及照明設備技術領域，特別涉及一種可變換照射角度的燈具。

背景技術：

燈具，是指能透光、分配和改變光源光分布的器具，包括除光源外所有用于固定和保護光源所需的全部零部件，以及與電源連接所必需的線路附件。現代燈具包括家居照明,商業照明,工業照明,道路照明,景觀照明,特種照明等。家居照明從電的誕生出現了最早的白熾燈泡，后來發展到熒光燈管，再到后來的節能燈、鹵素?zé)簟Ⅺu鎢燈、氣體放電燈和LED特殊材料的照明等等，所有的照明燈具大多還是在這些光源的發展下而發展，如從電燈座到熒光燈支架到各類工藝燈飾等。當前全球能源短缺的憂慮再度升高的背景下，節約能源是我們未來面臨的重要的問題，在照明領域，LED 發光產品的應用正吸引著世人的目光，LED 作為一種新型的綠色光源產品，必然是未來發展的趨勢，二十一世紀將進入以 LED 為代表的新型照明光源時代。LED 被稱為綠色光源，具有節能、環保、壽命長、體積小等特點，可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明和城市夜景等領域。目前市場上大多數的燈具功能性比較單一，通常燈具的照射方向都是固定的，而不能通過需要進行調整，而且一般的燈具整體散熱性不夠，一般在長期使用后，會影響燈具的使用壽命，損壞光源，并且當遇到潮濕天氣時，燈具內容易產生濕氣，影響電源的使用，可能還會出現短路的現象。為此，我們提出一種可變換照射角度的燈具。

技術實現要素：

本實用新型的主要目的在于提供一種可變換照射角度的燈具，本實用新型通過安裝的轉盤和立柱，人們?cè)谑褂脮r(shí)，只需將彈簧卡扣按下，那么彈簧卡扣就會從轉盤內壁的凹槽中出來，同時人們便能來轉動立柱對燈具進行角度調節，通過立柱一側的刻度盤，可以根據刻度盤上的刻度進行調節，能夠更加精準的調節燈具的照射角度，不會出現偏差的情況，調節結束后，松開彈簧卡扣，那么彈簧卡扣就會在彈簧的作用下卡到凹槽中，完成固定，防止立柱在轉盤上自行轉動，影響燈具的使用，提高了燈具調節角度的便捷性和穩定性，通過安裝的支撐桿和調節旋鈕，人們可以擰松調節旋鈕，將燈具進行上下轉動，待調節好角度后，再擰緊調節旋鈕，將燈具固定住，故就能實現全方位全角度的調節燈具了，不會出現調節不了的角度問題，通過安裝的伸縮桿和卡槽，可以隨意滑動伸縮桿來控制燈罩，燈罩離LED光源最遠時，發光角度最小，照射面積最小，燈罩離LED光源最近時，發光角度最大，照射面積最大，便于調節燈具的光照面積，從而能夠控制燈具的照射面積，提高了燈具的實用性，通過安裝的風扇，當人們?cè)谑褂脽艟邥r(shí)，LED光源和電源產生的熱量會通過散熱器排出，一個散熱器并不能將全部的熱量全部排出，這時風扇就會將殘留的熱量排出，有著更好的散熱效果，更加提高了燈具的高效散熱性，同時也可以實現風量循環，達到更好的散熱效果，節約了能源，也能防止燈具內濕度過高，損壞電源和LED光源，影響燈具的使用壽命，結構簡單，功能性強，滿足了現今市場對燈具的需求，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種可變換照射角度的燈具，包括散熱器、風扇、燈板、燈殼、立柱和底座，所述底座上端一側設置有刻度盤，所述刻度盤一側設置有轉盤，所述轉盤內壁設置有凹槽且凹槽設有若干組，所述轉盤上端轉動連接有立柱，所述立柱一端設置有彈簧卡扣，所述立柱上端設置有支撐桿，所述支撐桿上端兩側設置有調節旋鈕且調節旋鈕設有兩組，所述調節旋鈕內側設置有燈殼，所述燈殼內部一端設置有絕緣墊，所述絕緣墊一側設置有風扇，所述風扇一側設有燈板，所述燈板一端表面設置有LED光源且LED光源設有若干組，所述LED光源內側設有電源，所述燈板一側設有卡槽且卡槽設有兩組，所述卡槽內部抽拉連接有伸縮桿，所述伸縮桿一端設置有燈罩，所述燈殼另一端設置有散熱器。

進一步地，所述風扇下端設置有電機。

進一步地，所述彈簧卡扣與凹槽相匹配。

進一步地，所述底座上端設有兩組螺栓孔。

進一步地，所述散熱器與燈殼螺紋連接。

與現有技術相比，本實用新型具有如下有益效果：本實用新型通過安裝的轉盤和立柱，人們?cè)谑褂脮r(shí)，只需將彈簧卡扣按下，那么彈簧卡扣就會從轉盤內壁的凹槽中出來，同時人們便能來轉動立柱對燈具進行角度調節，通過立柱一側的刻度盤，可以根據刻度盤上的刻度進行調節，能夠更加精準的調節燈具的照射角度，不會出現偏差的情況，調節結束后，松開彈簧卡扣，那么彈簧卡扣就會在彈簧的作用下卡到凹槽中，完成固定，防止立柱在轉盤上自行轉動，影響燈具的使用，提高了燈具調節角度的便捷性和穩定性，通過安裝的支撐桿和調節旋鈕，人們可以擰松調節旋鈕，將燈具進行上下轉動，待調節好角度后，再擰緊調節旋鈕，將燈具固定住，故就能實現全方位全角度的調節燈具了，不會出現調節不了的角度問題，通過安裝的伸縮桿和卡槽，可以隨意滑動伸縮桿來控制燈罩，燈罩離LED光源最遠時，發光角度最小，照射面積最小，燈罩離LED光源最近時，發光角度最大，照射面積最大，便于調節燈具的光照面積，從而能夠控制燈具的照射面積，提高了燈具的實用性，通過安裝的風扇，當人們?cè)谑褂脽艟邥r(shí)，LED光源和電源產生的熱量會通過散熱器排出，一個散熱器并不能將全部的熱量全部排出，這時風扇就會將殘留的熱量排出，有著更好的散熱效果，更加提高了燈具的高效散熱性，同時也可以實現風量循環，達到更好的散熱效果，節約了能源，也能防止燈具內濕度過高，損壞電源和LED光源，影響燈具的使用壽命，結構簡單，功能性強，滿足了現今市場對燈具的需求。

附圖說明

圖1為本實用新型一種可變換照射角度的燈具的整體結構示意圖。

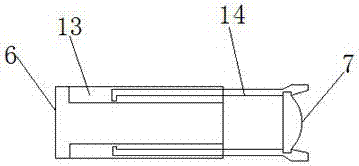

圖2為本實用新型一種可變換照射角度的燈具的燈殼內部結構示意圖。

圖3為本實用新型一種可變換照射角度的燈具的底座結構示意圖。

圖4為本實用新型一種可變換照射角度的燈具的立柱內部結構示意圖。

圖中：1、散熱器；2、風扇；3、燈板；4、LED光源；5、電源；6、燈殼；7、燈罩；8、支撐桿；9、立柱；10、底座；11、調節旋鈕；12、絕緣墊；13、卡槽；14、伸縮桿；15、轉盤；16、彈簧卡扣；17、刻度盤；18、凹槽。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-4所示，一種可變換照射角度的燈具，包括散熱器1、風扇2、燈板3、燈殼6、立柱9和底座10，所述底座10上端一側設置有刻度盤17，所述刻度盤17一側設置有轉盤15，所述轉盤15內壁設置有凹槽18且凹槽18設有若干組，所述轉盤15上端轉動連接有立柱9，所述立柱9一端設置有彈簧卡扣16，所述立柱9上端設置有支撐桿8，所述支撐桿8上端兩側設置有調節旋鈕11且調節旋鈕11設有兩組，所述調節旋鈕11內側設置有燈殼6，所述燈殼6內部一端設置有絕緣墊12，所述絕緣墊12一側設置有風扇2，所述風扇2一側設有燈板3，所述燈板3一端表面設置有LED光源4且LED光源4設有若干組，所述LED光源4內側設有電源5，所述燈板3一側設有卡槽13且卡槽13設有兩組，所述卡槽13內部抽拉連接有伸縮桿14，所述伸縮桿14一端設置有燈罩7，所述燈殼6另一端設置有散熱器1。

其中，所述風扇2下端設置有電機。

其中，所述彈簧卡扣16與凹槽18相匹配。

其中，所述底座10上端設有兩組螺栓孔。

其中，所述散熱器1與燈殼6螺紋連接。

需要說明的是，本實用新型為一種可變換照射角度的燈具，在使用時，可以將底座10安裝在指定位置，然后將電源5接上電源線，當燈具開始工作時，LED光源4發出的光會透過燈罩7照射出去，人們?cè)谑褂脮r(shí)，可以對燈具進行角度調節，只需將彈簧卡扣16按下，那么彈簧卡扣16就會從轉盤15內壁的凹槽18中出來，同時人們便能來轉動立柱9對燈具進行角度調節，通過立柱9一側的刻度盤17，可以根據刻度盤17上的刻度進行調節，能夠更加精準的調節燈具的照射角度，不會出現偏差的情況，調節結束后，松開彈簧卡扣16，那么彈簧卡扣16就會在彈簧的作用下卡到凹槽18中，完成固定，防止立柱9在轉盤15上自行轉動，影響燈具的使用，提高了燈具調節角度的便捷性和穩定性，同時人們也可以擰松調節旋鈕11，將燈具在支撐桿8上進行上下轉動，待調節好角度后，再擰緊調節旋鈕11，將燈具固定住，故就能實現全方位全角度的調節燈具了，人們也可以隨意在卡槽13內滑動伸縮桿14來控制燈罩7，燈罩7離LED光源4最遠時，發光角度最小，照射面積最小，燈罩7離LED光源4最近時，發光角度最大，照射面積最大，便于調節燈具的光照面積，從而能夠控制燈具的照射面積，燈具在工作時，LED光源4和電源5產生的熱量會通過散熱器1排出，一個散熱器1并不能將全部的熱量全部排出，這時風扇2就會將殘留的熱量排出，有著更好的散熱效果，更加提高了燈具的高效散熱性，同時也可以實現風量循環，達到更好的散熱效果，節約了能源，也能防止燈具內濕度過高，損壞電源5和LED光源4，提高了燈具的使用壽命。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
