本技術涉及面板射燈，尤其涉及一種新型明裝面板射燈。

背景技術：

1、射燈是典型的無主燈、無定規模的現代流派照明，能營造室內照明氣氛，若將一排小射燈組合起來，光線能變幻奇妙的圖案。由于小射燈可自由變換角度，組合照明的效果也千變萬化。

2、例如現有技術的一種新型明裝面板射燈，公開號為：cn220119256u，包括燈殼、頂蓋、電源和射燈模組，所述燈殼內形成第一空腔并且頂部開口，所述頂蓋蓋合在燈殼的頂部開口位置，所述電源安裝在燈殼內，所述燈殼內設置有若干組照明通孔，所述射燈模組固定安裝在燈殼內，所述射燈模組包括模組外殼和設置在模組外殼內的led光源板，所述led光源板上設置有若干個與照明通孔對應位置的led光源，通過電源以及射燈模組安裝在燈殼內，在維修過程中，可以把燈殼拆下來后進行檢測、修理或者置換配件。

3、但是在led光源板上安裝的透鏡在現有技術中是通過卡扣扣上的，因此在維修過程中，需要將整個射燈模組拆卸，然后重新安裝，較為麻煩。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的問題，而提出的一種新型明裝面板射燈。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種新型明裝面板射燈，包括燈殼和燈殼內設置的若干射燈模組，射燈模組包括固定在燈殼內部的固定殼和滑動連接在燈殼內、并且與固定殼拼接組合的活動殼，所述活動殼內設置有若干安裝板，沿活動殼殼口至活動殼殼底方向，若干所述安裝板呈臺階狀分布，并且靠近活動殼殼底位置的安裝板固定在活動殼內壁，所述安裝板朝向固定殼一側、并且靠近活動殼殼口一邊彈性鉸鏈有安裝座，并且沿活動殼殼口至活動殼殼底方向，若干安裝座分別用于安裝反光杯、透鏡和led光源板，并且安裝座側邊與固定殼內壁貼合。

3、優選的，相鄰兩個安裝板的相對面均開設有收納槽，并且對稱分布的兩個收納槽之間固定連接有彈簧，對稱分布的兩個收納槽用于收納壓縮狀態的彈簧，所述安裝板兩側的收納槽錯位分布。

4、優選的，對稱分布的兩個收納槽中，遠離活動殼殼底的收納槽內固定連接有導向軸，所述彈簧套設在導向軸上，并且導向軸的另一端貫穿靠近活動殼殼底方向的安裝板。

5、優選的，所述燈殼內固定連接有螺柱，所述螺柱上套設有與固定殼和活動殼殼口處卡合的透明蓋板，并且所述透明蓋板上轉動連接有與螺柱螺紋連接的螺母。

6、優選的，所述活動殼內壁固定連接有貫穿若干安裝板的插柱，所述插柱和固定殼內壁均螺紋連接有用于迫使若干安裝座貼合的定位螺栓。

7、優選的，所述活動殼外壁固定連接有兩個對稱分布的導塊，所述燈殼內壁固定連接有與導塊插接的導軌。

8、優選的，兩個所述導軌之間插接有用于迫使活動殼貼合固定殼的插板。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過設置固定殼、活動殼、安裝板、安裝座，固定殼與活動殼的可拆分式安裝使得安裝板和安裝座可以脫離固定殼獲得更大的操作空間，而安裝座與安裝板之間的鉸接，人員可以直接通過旋轉安裝座的方式，實現若干安裝座依次翻開，并且檢修完成后，在彈性鉸鏈的作用下，安裝座可以自動復位，保證維修過程中不需要將射燈模組拆下。

11、2、本實用新型中，設置的彈簧和導向軸保證人員可以通過推動安裝板的方式，實現若干安裝板帶動安裝座移動，直至相鄰兩個安裝座、安裝座貼合，并且通過設置的定位螺栓，保證貼合后若干安裝板不會分開。

技術特征：

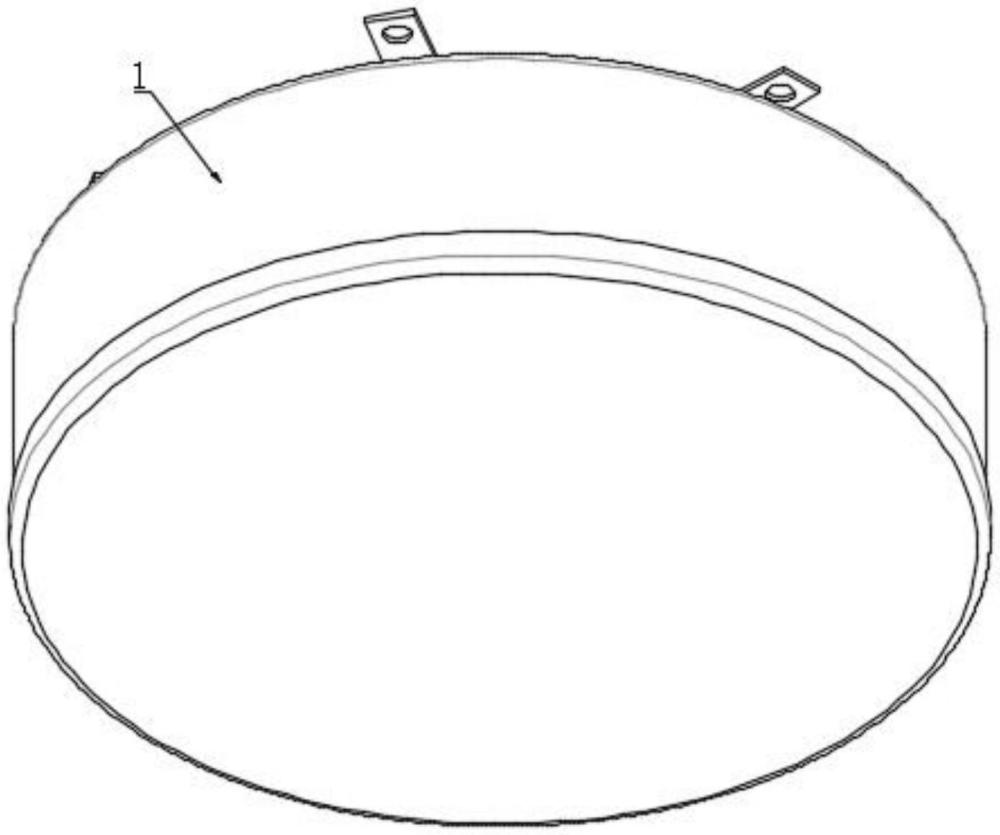

1.一種新型明裝面板射燈，包括燈殼(1)和燈殼(1)內設置的若干射燈模組，其特征在于：射燈模組包括固定在燈殼(1)內部的固定殼(5)和滑動連接在燈殼(1)內、并且與固定殼(5)拼接組合的活動殼(6)，所述活動殼(6)內設置有若干安裝板(10)，沿活動殼(6)殼口至活動殼(6)殼底方向，若干所述安裝板(10)呈臺階狀分布，并且靠近活動殼(6)殼底位置的安裝板(10)固定在活動殼(6)內壁，所述安裝板(10)朝向固定殼(5)一側、并且靠近活動殼(6)殼口一邊彈性鉸鏈有安裝座(12)，并且沿活動殼(6)殼口至活動殼(6)殼底方向，若干安裝座(12)分別用于安裝反光杯、透鏡和led光源板，并且安裝座(12)側邊與固定殼(5)內壁貼合。

2.根據權利要求1所述的新型明裝面板射燈，其特征在于：相鄰兩個安裝板(10)的相對面均開設有收納槽(13)，并且對稱分布的兩個收納槽(13)之間固定連接有彈簧(15)，對稱分布的兩個收納槽(13)用于收納壓縮狀態的彈簧(15)，所述安裝板(10)兩側的收納槽(13)錯位分布。

3.根據權利要求2所述的新型明裝面板射燈，其特征在于：對稱分布的兩個收納槽(13)中，遠離活動殼(6)殼底的收納槽(13)內固定連接有導向軸(14)，所述彈簧(15)套設在導向軸(14)上，并且導向軸(14)的另一端貫穿靠近活動殼(6)殼底方向的安裝板(10)。

4.根據權利要求1所述的新型明裝面板射燈，其特征在于：所述燈殼(1)內固定連接有螺柱(2)，所述螺柱(2)上套設有與固定殼(5)和活動殼(6)殼口處卡合的透明蓋板(3)，并且所述透明蓋板(3)上轉動連接有與螺柱(2)螺紋連接的螺母(4)。

5.根據權利要求1所述的新型明裝面板射燈，其特征在于：所述活動殼(6)內壁固定連接有貫穿若干安裝板(10)的插柱(11)，所述插柱(11)和固定殼(5)內壁均螺紋連接有用于迫使若干安裝座(12)貼合的定位螺栓(16)。

6.根據權利要求1所述的新型明裝面板射燈，其特征在于：所述活動殼(6)外壁固定連接有兩個對稱分布的導塊(9)，所述燈殼(1)內壁固定連接有與導塊(9)插接的導軌(7)。

7.根據權利要求6所述的新型明裝面板射燈，其特征在于：兩個所述導軌(7)之間插接有用于迫使活動殼(6)貼合固定殼(5)的插板(8)。

技術總結
本技術提供一種新型明裝面板射燈，涉及面板射燈技術領域，包括燈殼和燈殼內設置的若干射燈模組，射燈模組包括固定在燈殼內部的固定殼和滑動連接在燈殼內、并且與固定殼拼接組合的活動殼，所述活動殼內設置有若干安裝板，沿活動殼殼口至活動殼殼底方向，通過設置固定殼、活動殼、安裝板、安裝座，固定殼與活動殼的可拆分式安裝使得安裝板和安裝座可以脫離固定殼獲得更大的操作空間，而安裝座與安裝板之間的鉸接，人員可以直接通過旋轉安裝座的方式，實現若干安裝座依次翻開，并且檢修完成后，在彈性鉸鏈的作用下，安裝座可以自動復位，保證維修過程中不需要將射燈模組拆下。

技術研發人員：張黎
受保護的技術使用者：福建泉意照明有限公司
技術研發日：20240702
技術公布日：2025/3/20
