本申請涉及照明設備，特別涉及一種工作燈。

背景技術：

1、在戶外時，一般需要使用工作燈提供光照，在一些環境下，如在戶外煮茶、燒烤或者吹風扇時，需要通過連接電源的排插供電給相應用電設備，由此，前往戶外時，需要同時攜帶工作燈和排插，從而，造成便攜性較差的問題，并且，在使用過程中，工作燈需要占用排插上的一組插孔，導致排插無法插接更多的用電設備。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請提出一種工作燈，具有照明的作用的同時，還能夠具有供電給用電設備的作用。

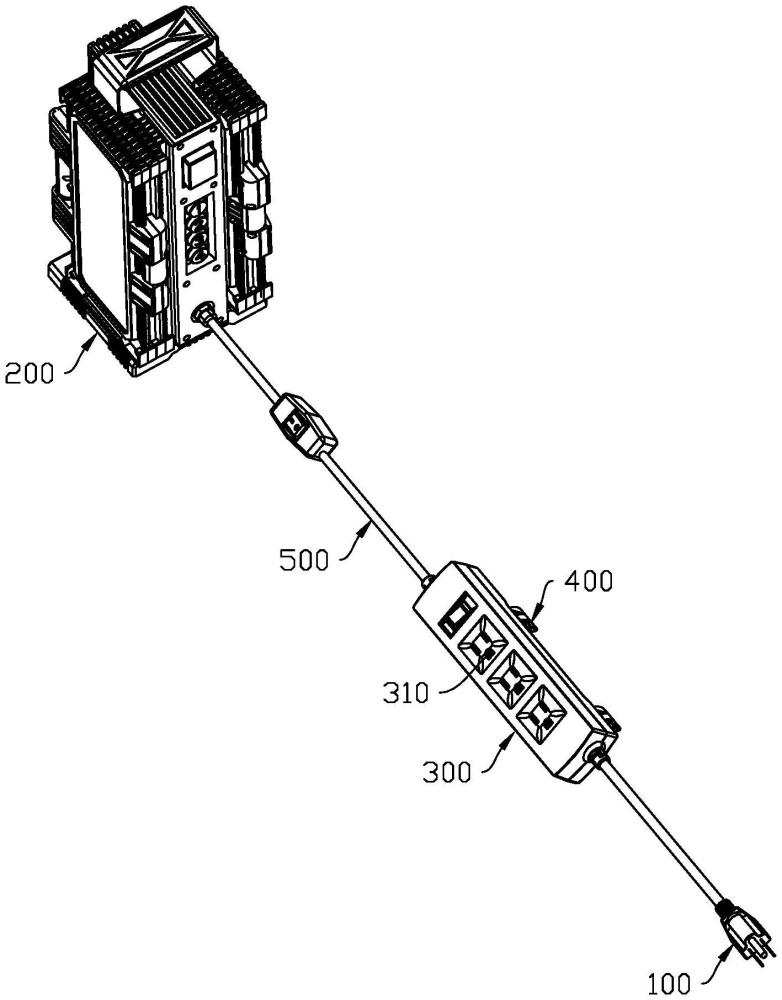

2、根據本申請的實施例的工作燈，包括：插頭、照明組件、接電組件、安裝組件和電源線。所述接電組件通過電源線與所述插頭電連接，所述接電組件上設置有插孔；所述安裝組件包括第一安裝座和安裝結構，所述第一安裝座與所述接電組件連接，所述安裝結構與所述第一安裝座可拆卸連接；所述電源線依次串聯所述插頭、所述接電組件和照明組件。

3、根據本申請的實施例的工作燈，至少具有如下有益效果：插頭通過電源線與照明組件和接電組件電連接，以使插頭接通電源時，接電組件能夠供電給與接電組件電連接的用電設備，以及使得照明組件能夠提供照明，從而，本申請的工作燈同時具有供電以及照明的功能，前往戶外時，僅需要攜帶本申請的工作燈即可，便攜性較好。并且，照明組件和接電組件通過電源線串聯，照明組件不需要額外占用接電組件上的插孔，以使接電組件能夠給更多的用電設備供電。

4、根據本申請的一些實施例，所述第一安裝座遠離所述接電組件的一側設置安裝槽，所述安裝結構的一側設置有安裝塊，所述安裝塊與所述安裝槽插接配合。

5、根據本申請的一些實施例，所述安裝槽包括相連通的第一段和第二段，所述第一段的截面呈方形，所述第二段的截面呈圓形，所述第一段的寬度尺寸小于所述第二段的直徑；所述安裝塊包括有相固定連接的第一插接部和第二插接部，所述第一插接部與所述第一段插接配合，所述第二插接部與所述第二段插接配合。

6、根據本申請的一些實施例，所述第一安裝座開設有第一螺紋孔，所述第一螺紋孔與所述第二段連通，所述第二插接部開設有第二螺紋孔，所述第二螺紋孔與所述第一螺紋孔對應。

7、根據本申請的一些實施例，所述安裝組件還包括第二安裝座，所述第二安裝座與所述接電組件固定連接，所述第一安裝座與所述第二安裝座可拆卸連接。

8、根據本申請的一些實施例，所述第一安裝座朝向所述第二安裝座的一側形成第一滑槽，所述第一滑槽貫通所述第一安裝座以使所述第一安裝座上形成有滑入口，所述滑入口用于穿入或者穿出所述第二安裝座；所述第一安裝座對應所述第一滑槽的槽口設置有第一限位塊，所述第二安裝座的兩側形成滑塊；所述第二安裝座與所述第一滑槽滑動配合，且所述滑塊位于所述第一限位塊和所述第一滑槽的槽底之間。

9、根據本申請的一些實施例，所述第一滑槽形成有與所述滑入口相對的限位壁，所述限位壁與所述第二安裝座抵接。

10、根據本申請的一些實施例，所述第二安裝座朝向所述第一安裝座的一側形成有第二滑槽，所述第二滑槽的槽底設置有彈性塊；所述第一滑槽的槽底設置有第二限位塊，所述第二限位塊上開設有限位孔；其中，所述第二限位塊與所述第二滑槽滑動配合，且所述限位孔位于所述彈性塊的移動路徑上，所述彈性塊與所述限位孔卡接配合。

11、根據本申請的一些實施例，所述第二滑槽的槽底開設有避讓孔，所述彈性塊至少部分位于所述避讓孔的一側，所述彈性塊能夠在受壓時進入所述避讓孔。

12、根據本申請的一些實施例，所述接電組件和所述安裝組件均設置有多個，且所述接電組件和所述安裝組件一一對應；多個所述接電組件沿所述電源線的延伸方向分布，且通過所述電源線串聯。

13、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.工作燈，其特征在于，包括：

2.根據權利要求1所述的工作燈，其特征在于，所述第一安裝座遠離所述接電組件的一側設置安裝槽，所述安裝結構的一側設置有安裝塊，所述安裝塊與所述安裝槽插接配合。

3.根據權利要求2所述的工作燈，其特征在于，所述安裝槽包括相連通的第一段和第二段，所述第一段的截面呈方形，所述第二段的截面呈圓形，所述第一段的寬度尺寸小于所述第二段的直徑；所述安裝塊包括有相固定連接的第一插接部和第二插接部，所述第一插接部與所述第一段插接配合，所述第二插接部與所述第二段插接配合。

4.根據權利要求3所述的工作燈，其特征在于，所述第一安裝座開設有第一螺紋孔，所述第一螺紋孔與所述第二段連通，所述第二插接部開設有第二螺紋孔，所述第二螺紋孔與所述第一螺紋孔對應。

5.根據權利要求1所述的工作燈，其特征在于，所述安裝組件還包括第二安裝座，所述第二安裝座與所述接電組件固定連接，所述第一安裝座與所述第二安裝座可拆卸連接。

6.根據權利要求5所述的工作燈，其特征在于，所述第一安裝座朝向所述第二安裝座的一側形成第一滑槽，所述第一滑槽貫通所述第一安裝座以使所述第一安裝座上形成有滑入口，所述滑入口用于穿入或者穿出所述第二安裝座；所述第一安裝座對應所述第一滑槽的槽口設置有第一限位塊，所述第二安裝座的兩側形成滑塊；所述第二安裝座與所述第一滑槽滑動配合，且所述滑塊位于所述第一限位塊和所述第一滑槽的槽底之間。

7.根據權利要求6所述的工作燈，其特征在于，所述第一滑槽形成有與所述滑入口相對的限位壁，所述限位壁與所述第二安裝座抵接。

8.根據權利要求7所述的工作燈，其特征在于，所述第二安裝座朝向所述第一安裝座的一側形成有第二滑槽，所述第二滑槽的槽底設置有彈性塊；所述第一滑槽的槽底設置有第二限位塊，所述第二限位塊上開設有限位孔；其中，所述第二限位塊與所述第二滑槽滑動配合，且所述限位孔位于所述彈性塊的移動路徑上，所述彈性塊與所述限位孔卡接配合。

9.根據權利要求8所述的工作燈，其特征在于，所述第二滑槽的槽底開設有避讓孔，所述彈性塊至少部分位于所述避讓孔的一側，所述彈性塊能夠在受壓時進入所述避讓孔。

10.根據權利要求1所述的工作燈，其特征在于，所述接電組件和所述安裝組件均設置有多個，且所述接電組件和所述安裝組件一一對應；多個所述接電組件沿所述電源線的延伸方向分布，且通過所述電源線串聯。

技術總結
本申請公開了一種工作燈，包括：插頭、照明組件、接電組件、安裝組件和電源線。接電組件通過電源線與插頭電連接，接電組件上設置有插孔；安裝組件包括第一安裝座和安裝結構，第一安裝座與接電組件連接，安裝結構與第一安裝座可拆卸連接；電源線依次串聯插頭、接電組件和照明組件。本申請的工作燈同時具有供電以及照明的功能，前往戶外時，僅需要攜帶本申請的工作燈即可，便攜性較好。照明組件和接電組件通過電源線串聯，照明組件不需要額外占用接電組件上的插孔，以使接電組件能夠給更多的用電設備供電。

技術研發人員：徐慶軍
受保護的技術使用者：東莞市光譜光電照明有限公司
技術研發日：20240717
技術公布日：2025/4/24
