本發明屬于一種機床輔件，具體涉及一種暢通式長滾柱卡爪車床中心架。

背景技術：

車床是機械加工中使用最為普遍的一種重要設備，長徑比較大的細長軸在車床上加工時，其剛性差易變形，加工精度較難掌控，是車床加工中的一個難點和重點，通常需要用車床中心架增強它的剛性，減小它的變形，因此，車床中心架結構和性能的優劣就顯得至關重要。現有的大多數車床中心架，架體由上下兩部分組成，用螺釘緊固成一個封閉的框架，三個卡爪以車床中心正上方的卡爪為基準，間隔120o排布，對工件進行定位。對工件車削時，走刀至車床中心架，因車床中心架的阻擋，需要停下來，分段進行加工。車床中心架右側加工完，將車床中心架移至靠近其原來位置的右側已加工區，重新定位后，再加工左側未加工的軸段，生產效率較低。還有一些敞開式的車床中心架，存在三個卡爪對工件不能均衡施力的缺點。

技術實現要素：

針對現有大多數車床中心架使車削加工不能連續進行，生產效率較低，一部分敞開式車床中心架，三個卡爪對工件不能均衡施力等問題，本發明提供一種三個卡爪對工件均衡施力，使車削加工能夠連續進行，生產效率較高的暢通式長滾柱卡爪車床中心架。

本發明所采用的技術方案是：所述暢通式長滾柱卡爪車床中心架包括中心架架體、長滾柱卡爪機構；中心架架體為保證足夠剛性的、向車床刀架方向敞開的敞開式架體，與車床導軌連接，壓板螺釘和壓板螺母通過壓板將其 壓緊在車床導軌上。三個長滾柱卡爪機構間隔度均勻排布在中心架架體上，其中一個設置在車床中心線的正下方。長滾柱卡爪機構中，長滾柱卡爪軸通過長滾柱卡爪軸承與長滾柱卡爪架連接，長滾柱卡爪架與長滾柱卡爪架體連接，長滾柱卡爪與長滾柱卡爪軸連接，長滾柱卡爪架體與調節塊連接，與長滾柱卡爪架體套動配合連接。

進一步的，長滾柱卡爪架體套與中心架架體靜配合連接，調節螺釘與調節塊螺紋連接，壓環與長滾柱卡爪架體套和調節螺釘連接，調節塊與長滾柱卡爪架體套動配合連接。旋轉調節螺釘，調節塊帶動長滾柱卡爪架體、長滾柱卡爪架、長滾柱卡爪軸承、長滾柱卡爪軸、長滾柱卡爪沿著調節螺釘的軸線方向移動，使長滾柱卡爪的位置根據工件直徑的大小進行調節。長滾柱卡爪的位置調整好之后，旋緊卡爪鎖緊螺釘，將長滾柱卡爪的位置固定，即可進行工件的加工。壓板螺釘和壓板螺母通過壓板將夾緊。

優選的，中心架架體為保證足夠剛性的、向車床刀架方向敞開的敞開式架體。

優選的，三個長滾柱卡爪機構間隔度均勻排布在中心架架體上，其中一個設置在車床中心線的正下方。

本發明的有益效果是：中心架架體為保證足夠剛性的、向車床刀架方向敞開的敞開式架體，三個長滾柱卡爪機構間隔120度均勻排布在中心架架體上，其中一個設置在車床中心線的正下方，能夠保證細長軸類加工件的均衡受力。車削細長軸類工件時在中心架處能夠連續車削，不像一般通用的中心架，車削細長軸類工件時在中心架處由于中心架的阻擋，需要停下來，加工完中心架一側之后，移動中心架，再車削未加工的另一側。對細長軸類工件的車削具有較高的工作效率。采用了長滾柱卡爪機構，對細長軸類工件的支撐長度加長，較大幅度的增加了細長軸類工件的剛性，提高了細長軸類工件的車削質量。

附圖說明

構成本發明的一部分的附圖用來提供對本發明的進一步理解，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明的結構示意主視圖

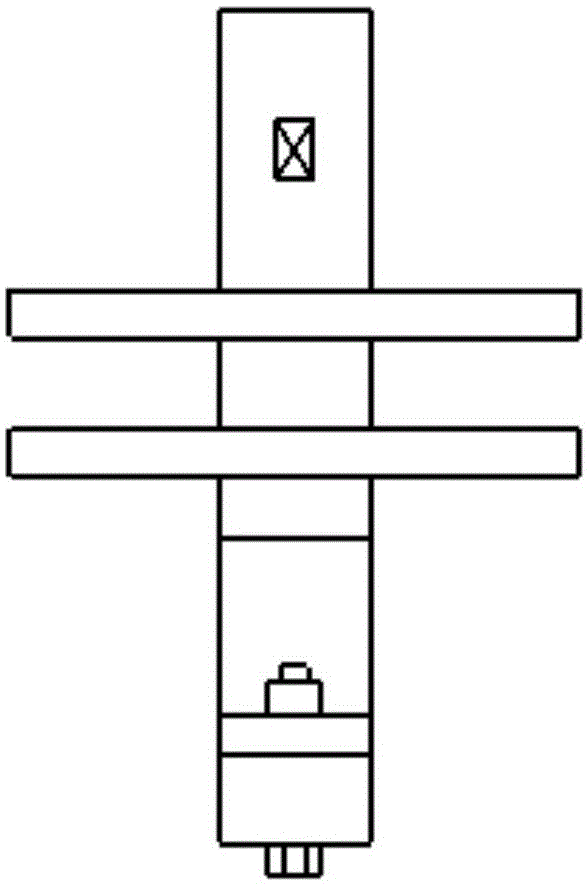

圖2是本發明的結構示意左視圖

圖3是卡爪結構示意圖。

圖中1.中心架架體，2.長滾柱卡爪機構，2.1.長滾柱卡爪軸，2.2.長滾柱卡爪架，2.3.長滾柱卡爪，2.4.長滾柱卡爪架體，2.5.長滾柱卡爪架體套，2.6.長滾柱卡爪軸承，2.7.調節螺釘，2.8.壓環，2.9.調節塊，3.壓板，4.壓板螺釘，5.車床導軌，6.卡爪鎖緊螺釘，7.壓板螺母。

具體實施方式

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本發明。

本發明所述一種暢通式長滾柱卡爪車床中心架，如附圖所示，它由中心架架體1、長滾柱卡爪機構2、長滾柱卡爪軸2.1、長滾柱卡爪架2.2、長滾柱卡爪2.3、長滾柱卡爪架體2.4、長滾柱卡爪架體套2.5、長滾柱卡爪軸承2.6、調節螺釘2.7、壓環2.8、調節塊2.9、壓板3、壓板螺釘4、車床導軌5、卡爪鎖緊螺釘6、壓板螺母7組成。中心架架體1為保證足夠剛性的、向車床刀架方向敞開的敞開式架體，與車床導軌5連接，壓板螺釘4和壓板螺母7通過壓板3將其壓緊在車床導軌5上。三個長滾柱卡爪機構2間隔120度均勻排布在中心架架體1上，其中一個設置在車床中心線的正下方。長滾柱卡爪機構2中，長滾柱卡爪軸2.1通過長滾柱卡爪軸承2.6與長滾柱卡爪架2.2連接，長滾柱卡爪架2.2與長滾柱卡爪架體2.4連接，長滾柱卡爪2.3與 長滾柱卡爪軸2.1連接，長滾柱卡爪架體2.4與調節塊2.9連接，與長滾柱卡爪架體套2.5動配合連接。

進一步的，長滾柱卡爪架體套2.5與中心架架體1靜配合連接，調節螺釘2.7與調節塊2.9螺紋連接，壓環2.8與長滾柱卡爪架體套2.5和調節螺釘2.7連接，調節塊2.9與長滾柱卡爪架體套2.5動配合連接；旋轉調節螺釘2.7，調節塊2.9帶動長滾柱卡爪架體2.4、長滾柱卡爪架2.2、長滾柱卡爪軸承2.6、長滾柱卡爪軸2.1、長滾柱卡爪2.3沿著調節螺釘2.7的軸線方向移動，使長滾柱卡爪2.3的位置根據工件直徑的大小進行調節。長滾柱卡爪2.3的位置調整好之后，旋緊卡爪鎖緊螺釘6，將長滾柱卡爪2.3的位置固定，即可進行工件的加工。

優選的，中心架架體1為保證足夠剛性的、向車床刀架方向敞開的敞開式架體。

優選的，三個長滾柱卡爪機構2間隔120度均勻排布在中心架架體1上，其中一個設置在車床中心線的正下方

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
