本發明涉及電子電路領域，尤其涉及一種具備發電、空壓機和電焊功能的工作機組。

背景技術：
在工程施工現場，或者野外現場作業的過程中，由于人力物力有限，而且在施工過程中需要交流發電、并且要使用電焊功能以及空氣壓縮的功能，但是現有技術中，實現這三種功能需要三臺設備，即耗費施工成本，又占用很多空間，不利于大規模作業過程中靈活性和機動性的特點，這就亟需本領域技術人員解決相應的技術問題。

技術實現要素：

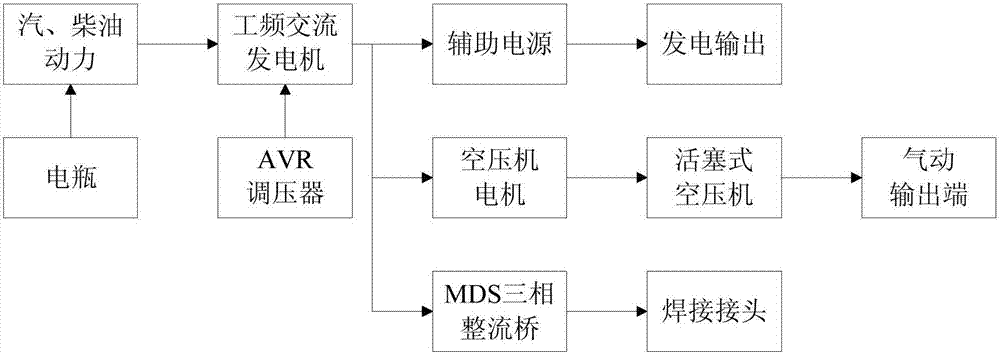

本發明旨在至少解決現有技術中存在的技術問題，特別創新地提出了一種具備發電、空壓機和電焊功能的工作機組。為了實現本發明的上述目的，本發明提供了一種具備發電、空壓機和電焊功能的工作機組，包括：動力總成提供動力給工頻交流發電機進行發電，工頻交流發電機電源輸出端連接負載以及空壓機電機電源端和整流橋電源端，空壓機電機工作端連接活塞式空壓機，通過活塞式空壓機壓出空氣，整流橋直流電源輸出端連接焊接接頭。所述的具備發電、空壓機和電焊功能的工作機組，優選的，還包括AVR調壓器，AVR調壓器調壓輸出端連接工頻交流發電機調壓輸入端，通過AVR調壓器對發電機電壓進行調節。所述的具備發電、空壓機和電焊功能的工作機組，優選的，還包括輔助電源電路：工頻交流發電機電源端連接輔助電源電路電源輸入端，所述輔助電源電路電源輸出端連接負載。所述的具備發電、空壓機和電焊功能的工作機組，優選的，還包括MDS三相整流橋；工頻交流發電機和焊接機之間連接MDS三相整流橋。所述的具備發電、空壓機和電焊功能的工作機組，優選的，所述動力總成包括：點火線圈15、火花塞16、充電線圈17、啟動繼電器18、充電電池19、啟動電機20、保險絲21充電模塊22；充電電池19正極連接保險絲21一端，充電電池19負極接地，充電電池19負極還連接啟動繼電器18一端，啟動繼電器18另一端連接機組控制電動鎖，啟動電機20連接充電電池19，保險絲21另一端連接充電模塊22輸出端，充電線圈17供電端連接充電模塊22輸入端，點火線圈15供電端連接火花塞16電源端，點火線圈15分別連接機組控制電動鎖和發電機。所述的具備發電、空壓機和電焊功能的工作機組，優選的，所述發電機包括：碳刷6、轉子7、定子8和AVR調壓器；碳刷6向轉子7供電，帶動轉子7運動，轉子7與定子8相配合產生交流電，定子8電源輸出端連接AVR調壓器輸入端，碳刷6控制端連接AVR調壓器控制端，轉子7調節端連接AVR調壓器調節控制端，AVR調壓器通過對接頭5分別與碳刷6、轉子7和定子8連接。所述的具備發電、空壓機和電焊功能的工作機組，優選的，所述活塞式空壓機包括：壓力繼電器9、空壓機10、斷路繼電器24；發電機電源輸出端連接斷路繼電器24，斷路繼電器24連接壓力繼電器9一端，壓力繼電器9另一端連接空壓機10。所述的具備發電、空壓機和電焊功能的工作機組，優選的，所述焊接機包括：整流模塊1、電阻2、壓敏電阻3、散熱器4、電流互感器25；整流模塊1電源輸入端連接發電機電源輸出端，整流模塊1設置電流互感器25，整流模塊1分別并聯電阻2和壓敏電阻3，整流模塊1、電阻2、壓敏電阻3和電流互感器25包裹在散熱器4中。所述的具備發電、空壓機和電焊功能的工作機組，優選的，還包括電流調節器12；AVR調壓器電流輸出端連接電流調節器12。所述的具備發電、空壓機和電焊功能的工作機組，優選的，還包括：機油傳感器13、機油報警器14和機油報警燈23；動力總成內部設置機油傳感器13、機油報警器14和機油報警燈23，機油傳感器13一端連接機組控制電動鎖，機油傳感器13另一端連接機油報警器14信號輸入端，機油報警器14信號輸出端連接機油報警燈23，機油報警器14信號端連接點火線圈15。綜上所述，由于采用了上述技術方案，本發明的有益效果是：本機的出現，有效實現了能量轉換效率高、功能多元化、用途集中化、使用成本低廉化及維修方便的技術效果。本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。附圖說明本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：圖1是本發明電路總體示意圖；圖2是本發明電路布局示意圖；圖3是本發明產品示意圖；圖4是本發明主勵磁控制電路示意圖；圖5是本發明發電信號電源電路示意圖；圖6是本發明發電采樣控制電路示意圖；圖7是本發明電焊部分電源采樣電路示意圖；圖8是本發明電焊隔離輸出電路示意圖。具體實施方式下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能理解為對本發明的限制。在本發明的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或...
