本發明涉及顯示技術領域，尤其涉及一種基臺、激光切割裝置及其控制方法。

背景技術：

隨著顯示技術的發展，各種各樣的顯示裝置出現在人們的視野中。現有技術在制作顯示裝置時，需要將大版的顯示基板或顯示面板進行切割，而切割后的小片的顯示基板或顯示面板用于制作顯示裝置。

目前的切割過程大都是采用激光切割技術來完成。激光切割時，通常會先將待切割部件固定在切割裝置中的基臺上，然后通過激光發射器發射出激光，對待切割部件進行切割，基臺上設置有吸附孔，吸附孔處由于負壓的存在，可將待切割部件吸附在基臺上。其中，待切割部件可以為顯示基板或顯示面板、柔性顯示面板。

然而，在采用激光切割時，如圖1所示，當切割線20(圖1中箭頭所示)經過吸附孔10時，由于吸附孔10處負壓的存在，負壓產生的作用力會導致待切割部件200沿切割線20位置處產生應力裂紋201缺陷，從而降低產品良率。其中，缺陷處不平整，是切割后部件的薄弱點，在后續使用過程中，應力裂紋201會從缺陷位置處不斷延伸，而導致部件失效。尤其對于窄邊框設計的顯示裝置，由于邊框?qū)Σ考趽踺^少，因此應力裂紋201很容易延伸到顯示區，導致部件失效，從而縮短產品使用壽命。

技術實現要素：

本發明的實施例提供一種基臺、激光切割裝置及其控制方法，可提高產品良率，延長使用壽命。

為達到上述目的，本發明的實施例采用如下技術方案：

第一方面，提供一種基臺，包括承載區，所述承載區用于放置待切割部件；所述承載區包括吸附區和切割區；所述吸附區設置有吸附孔，所述吸附孔用于吸附所述待切割部件；所述切割區從所述承載區的一側延伸至其相對側，所述切割區對所述待切割部件無吸附作用。

優選的，每個所述吸附區中的所述吸附孔均勻設置。

基于上述，優選的，針對所述吸附區中靠近所述切割區的吸附孔，所述吸附孔中心到所述切割區的距離與所述吸附孔的半徑之差大于1mm。

優選的，所述切割區設置有所述吸附孔；設置在所述吸附區和所述切割區的所有所述吸附孔，沿第一方向和第二方向均按排排列；第一方向和第二方向交叉；所述基臺還包括設置在所述承載區外圍的周邊區，所述周邊區內設置有第一伸縮擋板和第二伸縮擋板；所述第一伸縮擋板和所述第二伸縮擋板均設置在所述基臺的遠離所述待切割部件的一側；其中，沿第一方向排列的任一排所述吸附孔與一個所述第一伸縮擋板對應；當所述第一伸縮擋板處于伸展?fàn)顟B(tài)時，遮擋與其對應的一排所述吸附孔；沿第二方向排列的任一排所述吸附孔與一個所述第二伸縮擋板對應；當所述第二伸縮擋板處于伸展?fàn)顟B(tài)時，遮擋與其對應的一排所述吸附孔。

進一步優選的，所述第一伸縮擋板包括多個層疊設置的第一子伸縮擋板，相鄰所述第一子伸縮擋板相貼合的面上設置有連接結構，所述第一子伸縮擋板通過所述連接結構沿第一方向相對移動；所述第二伸縮擋板包括多個層疊設置的第二子伸縮擋板，相鄰所述第二子伸縮擋板相貼合的面上設置有連接結構，所述第二子伸縮擋板通過所述連接結構沿第二方向相對移動。

優選的，設置在所述吸附區和所述切割區中的所有所述吸附孔均勻設置。

優選的，所述第一伸縮擋板和所述第二伸縮擋板均設置在所述基臺的表面。

優選的，所述第一伸縮擋板和所述第二伸縮擋板的寬度均小于10mm。

第二方面，提供一種激光切割裝置，包括第一方面所述的基臺和激光發射器。

第三方面，提供一種激光切割裝置的控制方法，所述激光切割裝置中的基臺包括承載區和周邊區，所述承載區包括吸附區和切割區；所述承載區放置有待切割部件，所述周邊區內設置有第一伸縮擋板和第二伸縮擋板；所述控制方法包括：打開與所述切割區位置對應的第一伸縮擋板和/或第二伸縮擋板，使處于打開狀態的第一伸縮擋板和/或第二伸縮擋板遮擋住與其對應的一排吸附孔；激光發射器沿所述切割區對所述待切割部件進行切割。

本發明的實施例提供一種基臺、激光切割裝置及其控制方法，通過在基臺的承載區設置切割區，并使切割區對待切割部件沒有吸附作用，使得當激光切割裝置中的激光發射器發射出的激光沿切割區中的切割線對待切割部件進行切割時，切割線位置處不存在負壓產生的作用力，這樣一來，待切割部件沿切割線位置處則不會因負壓產生的作用力而產生應力裂紋缺陷，從而可提高產品良率，延長產品使用壽命。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術提供的一種基臺的結構示意圖；

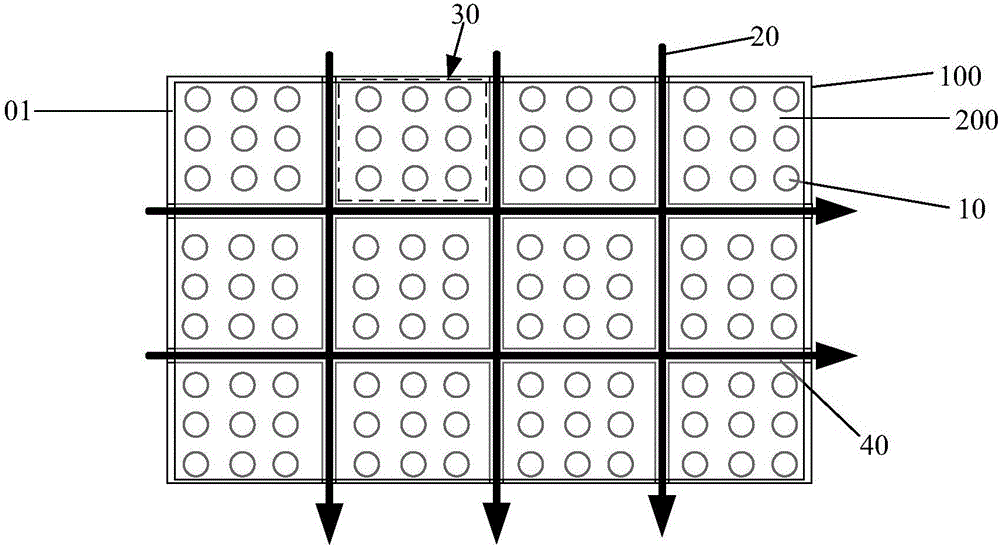

圖2為本發明實施例提供的一種基臺的俯視示意圖一；

圖3為本發明實施例提供的一種基臺的俯視示意圖二；

圖4(a)為本發明實施例提供的一種基臺的俯視示意圖三；

圖4(b)為本發明實施例提供的一種基臺的俯視示意圖四；

圖5為本發明實施例提供的一種基臺的俯視示意圖五；

圖6(a)為本發明實施例提供的一種第一伸縮擋板的結構示意圖；

圖6(b)為本發明實施例提供的一種第二伸縮擋板的結構示意圖；

圖7為本發明實施例提供的一種激光切割裝置的控制方法的流程圖。

附圖標記：

01-承載區；02-周邊區；100-基臺；200-待切割部件；10-吸附孔；20-切割線；201-應力裂紋；30-吸附區；40-切割區；51-第一伸縮擋板；511-第一子伸縮擋板；512-連接結構；52-第二伸縮擋板；521-第二子伸縮擋板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明實施例提供一種基臺100，如圖2所示，包括承載區01，承載區01用于放置待切割部件200；承載區01包括吸附區30(圖2中虛線框所示的區域)和切割區40；吸附區30設置有吸附孔10，吸附孔10用于吸附待切割部件200；切割區40從承載區01的一側延伸至其相對側，切割區40對待切割部件200無吸附作用。

需要說明的是，第一，切割區40的設置位置需根據大版的待切割部件200所包含的獨立的單元而定，通過切割區40的設置，以能使大版的待切割部件200所包含的獨立的單元都能被切割下來為準。

例如，圖2中所示的待切割部件200，其包括12個獨立的單元，通過設置沿豎直方向的三個切割區40以及沿水平方向的三個切割區40，則可將所有12個獨立的單元都能切割下來。

其中，本領域技術人員應該明白，激光切割裝置沿著切割區40對待切割部件200進行切割，因此吸附區30和切割區40應是間隔設置。

第二，不對吸附區30內吸附孔10的排布方式進行限定，圖2中吸附孔10的排布方式僅為示意。

此外，不對吸附孔10的孔徑進行限定，能使基臺100通過吸附孔10吸附住待切割部件200即可。

第三，激光切割裝置沿著切割區40對待切割部件200進行切割，即，如圖2所示，激光切割裝置發射出的激光沿著切割區40內的預設線路對待切割部件200進行切割，其中，預設線路即為本發明實施例中提到的切割線20。由于切割線20位于切割區40內，因此當切割區40對待切割部件200無吸附作用時，切割線20位置處則不存在負壓產生的作用力。

第四，待切割部件200例如可以是顯示基板或顯示面板、柔性顯示面板等。

本發明實施例提供一種基臺100，通過在基臺100的承載區01設置切割區40，并使切割區40對待切割部件200沒有吸附作用，使得當激光切割裝置中的激光發射器發射出的激光沿切割區40中的切割線對待切割部件200進行切割時，切割線20位置處不存在負壓產生的作用力，這樣一來，待切割部件200沿切割線20位置處則不會因負壓產生的作用力而產生應力裂紋缺陷，從而可提高產品良率，延長產品使用壽命。

為了使待切割部件200能夠被穩固的吸附在基臺100上，從而避免產生切割誤差。本發明實施例優選的，如圖2所示，每個吸附區30中的吸附孔10均勻設置。

即，吸附孔10僅設置在吸附區30，且均勻排布，切割區40內不設置吸附孔10。

基于上述，優選的，如圖3所示，針對吸附區30中靠近切割區40的吸附孔10，吸附孔10中心到切割區40的距離與吸附孔10的半徑之差大于1mm。

即，切割區40內不設置吸附孔10，切割區40兩側小于1mm的范圍內也不設置吸附孔10。

其中，如圖3所示，無論切割線20位于切割區40的中間(沿第一方向延伸的預設切割線20)，還是位于切割區40的邊緣(沿第二方向延伸的預設切割線20)，基臺100在切割區40兩側小于1mm的范圍內均不設置吸附孔10，則在切割線20兩側小于1mm的范圍內必然不設置吸附孔10。

需要說明的是，吸附孔10中心到切割區40的距離，為吸附孔10的圓心到切割區40的靠近該吸附孔10的邊緣的直線距離。

考慮到激光切割精度及熱影響，本發明實施例將吸附孔10到切割區40的距離與吸附孔10的半徑之差設置為大于1mm，可更好的保證在激光發射器對待切割部件200切割時，切割位置處不受負壓產生的作用力影響。

優選的，如圖4(a)和圖4(b)所示，切割區40設置有吸附孔10；設置在吸附區30和切割區40的所有吸附孔10，沿第一方向和第二方向均按排排列；第一方向和第二方向交叉；基臺100還包括設置在承載區01外圍的周邊區02，周邊區02內設置有第一伸縮擋板51和第二伸縮擋板52；第一伸縮擋板51和第二伸縮擋板52均設置在基臺100的遠離待切割部件200的一側。

其中，如圖5所示，沿第一方向排列的任一排吸附孔10與一個第一伸縮擋板51對應；當?shù)谝簧炜s擋板51處于伸展?fàn)顟B(tài)時，遮擋與其對應的一排吸附孔10；沿第二方向排列的任一排吸附孔10與一個第二伸縮擋板52對應；當?shù)诙炜s擋板52處于伸展?fàn)顟B(tài)時，遮擋與其對應的一排吸附孔10。

需要說明的是，第一，切割區40設置有吸附孔10，即為整個承載區01內均設置有吸附孔10，且吸附孔10沿第一方向和第二方向均按排排列。

其中，不對第一方向和第二方向進行具體限定，圖4(a)、圖4(b)和圖5中僅以第一方向和第二方向垂直進行示意。

第二，不對周邊區02內設置的第一伸縮擋板51和第二伸縮擋板52的具體設置位置進行限定，使一個伸縮擋板與一排吸附孔10對應即可。例如可以是圖4(a)所示的設置方式，也可以是圖4(b)所示的設置方式，當然，還可以是其他設置方式。

其中，本領域技術人員應該明白，如圖5所示，第一伸縮擋板51用于遮擋沿第一方向排列的一排吸附孔10，即，第一伸縮擋板51沿第一方向伸縮。第二伸縮擋板52用于遮擋沿第二方向排列的一排吸附孔10，即，第二伸縮擋板52沿第二方向伸縮。

此外，不對第一伸縮擋板51和第二伸縮擋板52在基臺100的遠離待切割部件200的一側的具體設置方式進行限定，其處于伸展?fàn)顟B(tài)下時，使切割區40對待切割部件200無吸附作用即可。

再者，不對第一伸縮擋板51和第二伸縮擋板52的具體結構和材料進行限定，其能靈活伸縮即可。

第三，如圖5所示，在使用激光切割裝置對待切割部件200進行切割時，與切割區40對應的伸縮擋板處于伸展?fàn)顟B(tài)，其他位置處的伸縮擋板仍處于收縮狀態。

本發明實施例通過在周邊區02設置多個第一伸縮擋板51和第二伸縮擋板52，使得基臺100上切割區40的位置可以靈活調整。在生產過程中，根據實際需求確定切割位置后，將與切割位置對應的第一伸縮擋板51和第二伸縮擋板52打開，使處于打開狀態的伸縮擋板遮擋住與其對應的一排吸附孔10，使得切割區40對待切割部件200無吸附作用，以保證切割位置處不受負壓產生的作用力影響，而其他位置對應的第一伸縮擋板51和第二伸縮擋板52仍處于收縮狀態，以保證基臺100吸附住待切割部件200。這樣一來，既可以保證切割邊緣的品質，又可以保證基臺100對待切割部件200的吸附穩定性。

優選的，如圖6(a)所示，第一伸縮擋板51包括多個層疊設置的第一子伸縮擋板511，相鄰第一子伸縮擋板511相貼合的面上設置有連接結構512，第一子伸縮擋板511通過連接結構512沿第一方向相對移動。

如圖6(b)所示，第二伸縮擋板52包括多個層疊設置的第二子伸縮擋板521，相鄰第二子伸縮擋板521相貼合的面上設置有連接結構512，第二子伸縮擋板521通過連接結構512沿第二方向相對移動。

其中，不對連接結構512的具體結構進行限定，能使子擋板之間相對移動即可。例如，連接結構512可以是U型槽。

此外，第一伸縮擋板51和第二伸縮擋板52的結構可以相同，根據基臺100的形狀選擇適合的子伸縮擋板個數即可。

本發明實施例通過將第一伸縮擋板51和第二伸縮擋板52設置成抽拉式，即包括多個層疊設置的子伸縮擋板，既節省了第一伸縮擋板51和第二伸縮擋板52的設置空間，又能根據實際需要對第一伸縮擋板51和第二伸縮擋板52進行靈活收縮。

優選的，如圖4(a)、圖4(b)和圖5所示，吸附區30和切割區40中的所有吸附孔10均勻設置。

即，位于承載區01內的吸附孔10均勻排布。

本發明實施例通過將吸附區30和切割區40的吸附孔10均勻設置，可使吸附孔10將待切割部件200更穩固的吸附在基臺100上，從而可避免產生切割誤差。

優選的，第一伸縮擋板51和第二伸縮擋板52均設置在基臺100的表面。

其中，不對第一伸縮擋板51和第二伸縮擋板52在基臺100遠離待切割部件200的一側表面的固定方式進行限定，將第一伸縮擋板51和第二伸縮擋板52固定在基臺100上，且確?；_(tái)100平穩放置即可。

本發明實施例通過將第一伸縮擋板51和第二伸縮擋板52均設置在基臺100遠離待切割部件200的一側的表面，即便于第一伸縮擋板51和第二伸縮擋板52的固定，又能較好的遮擋住吸附孔10。

考慮到吸附孔10的孔徑一般為2～5mm，本發明實施例優選的，第一伸縮擋板51和第二伸縮擋板52的寬度均小于10mm。本發明實施例通過將第一伸縮擋板51和第二伸縮擋板52的寬度均設置為小于10mm，既可以使第一伸縮擋板51和第二伸縮擋板52在打開時確保切割區40對待切割部件200無吸附作用，又可以使吸附孔10的數量足夠多，從而確保對待切割部件200的吸附穩定性。

本發明實施例還提供一種激光切割裝置，包括上述基臺100和激光發射器。

其中，不對激光發射器發出的激光的種類進行限定，例如，可以發射出紫外線激光，也可以發射出二氧化碳激光。

本發明實施例提供一種激光切割裝置，通過在激光切割裝置中的基臺100的承載區01設置切割區40，并使切割區40對待切割部件200沒有吸附作用，使得當激光切割裝置中的激光發射器發射出的激光沿切割區40中的切割線對待切割部件200進行切割時，切割線20位置處不存在負壓產生的作用力，這樣一來，待切割部件200沿切割線20位置處則不會因負壓產生的作用力而產生應力裂紋缺陷，從而可提高產品良率，延長產品使用壽命。

本發明實施例還提供一種激光切割裝置的控制方法，激光切割裝置中的基臺100，如圖4(a)、圖4(b)和圖5所示，包括承載區01和周邊區02，承載區01包括吸附區30和切割區40；承載區01放置有待切割部件200，周邊區02內設置有第一伸縮擋板51和第二伸縮擋板52。如圖7所示，所述控制方法包括：

S10、打開與切割區40位置對應的第一伸縮擋板51和/或第二伸縮擋板52，使處于打開狀態的第一伸縮擋板51和/或第二伸縮擋板52遮擋住與其對應的一排吸附孔10。

其中，具體打開哪些第一伸縮擋板51和/或第二伸縮擋板52，由生產過程中，大版的待切割部件200所包含的獨立的單元而定，非切割區對應位置處的第一伸縮擋板51和第二伸縮擋板52依舊保持收縮狀態。

S20、激光發射器沿切割區40對待切割部件200進行切割。

本發明實施例提供一種激光切割裝置的控制方法，通過在激光發射器沿切割區40對待切割部件200進行切割前，打開位于基臺100周邊區02的第一伸縮擋板51和/或第二伸縮擋板52，使處于打開狀態的伸縮擋板遮擋住與其對應的一排吸附孔10，使得切割線20位置處不存在負壓產生的作用力，這樣一來，待切割部件200沿切割線位置處則不會因負壓產生的作用力而產生應力裂紋缺陷，從而可提高產品良率，延長產品使用壽命。

優選的，激光發射器沿切割區40的中心線對待切割部件200進行切割。即，切割線位于切割區40中的中線位置處。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應以所述權利要求的保護范圍為準。
