本發明涉及一種加工方法，尤其涉及一種電子元器件底盤的側面孔和正面腔一次性夾裝加工方法。

背景技術：

近年來，電子元器件底盤如9013型號產品，其使用及加工在機械行業越來越廣泛，其長度為90mm，寬度為13mm，因此尺寸非常細小。要在數控機床的四軸分度盤上直接加工，會比較難。現有的數控機床難以符合特性尺寸或公差、表面要求較高的產品加工，因此為了能夠采用現有的數控機床進行加工，不增加加工成本，需要多次對產品裝夾加工。因此加裝次數比較多，造成公差比較大。隨著產品性能的要求越來越高，其加工精度及加工難度的要求也越來越高，故以減少裝夾次數，提高產品公差要求等技術的研究勢在必行。

技術實現要素：

為了解決以上不足，本發明提出一種電子元器件底盤的側面孔和正面腔一次性夾裝加工方法，其屬于針對側面高頻組件半破孔(即側面孔)與正面內腔(正面腔)臺階相貫處尖角的保留以及多余毛刺的去除的一種機械加工方法。

本發明的解決方案是：一種電子元器件底盤的側面孔和正面腔一次性夾裝加工方法，電子元器件底盤的正面上開設有腔并定義為正面腔，電子元器件底盤的一個側面上開設有孔并定義為側面孔；所述方法包括以下步驟：

步驟一、通過一種四軸工裝對電子元器件底盤的側面孔與正面腔一次性裝夾；所述四軸工裝包括底座、夾具體、定位擋塊、兩個夾緊塊；底座固定在數控機床的四軸分度盤上，跟隨所述四軸分度盤能繞所述數控機床的四軸中的X軸旋轉；夾具體固定在底座上并包括首位相接的四個側面以及均與四個側面垂直連接的安裝面；四個側面包括兩個呈相對設置的側面一和兩個呈相對設置的側面二；其中一個側面一上垂直延伸出安裝面形成定位墻，定位墻上開設有缺口；電子元器件底盤固定在安裝面上，且電子元器件底盤的正面腔顯露在安裝面上，所述側面孔通過缺口顯露于相應側面一；定位擋塊固定在其中另一個側面一上并與定位墻一起將電子元器件底盤限位在前后兩個方向上；兩個夾緊塊分別固定在兩個側面二上并一起將電子元器件底盤限位在左右兩個方向上；

步驟二、加工電子元器件底盤的側面半破孔即所述側面孔；

步驟三、粗加工電子元器件底盤的內腔即所述正面腔；

步驟四、精加工所述內腔；

步驟五、所述側面半破孔過孔；

步驟六、所述內腔臺階去毛刺。

作為上述方案的進一步改進，所述方法還包括以下步驟：

步驟七、所述側面半破孔二次過孔；

步驟八、所述內腔臺階二次去毛刺；

步驟九、所述側面半破孔三次過孔。

作為上述方案的進一步改進，底座包括基底以及固定在基底上的定位柱，基底固定在數控機床的四軸分度盤上，以使所述四軸工裝整體跟隨基底在所述四軸分度盤的驅動下，能繞所述數控機床的四軸中的X軸旋轉；夾具體固定在定位柱上。

作為上述方案的進一步改進，固定所述定位擋塊的側面一上開設有若干安裝孔一，定位擋塊通過若干安裝孔一固定在相應側面一上。

作為上述方案的進一步改進，安裝面上開設有若干安裝孔二，安裝孔二的內側壁呈環形階梯狀，以供緊固件將夾具體固定在底座上，且緊固件嵌入在安裝孔二內。

進一步地，安裝孔二延伸入底座上。

進一步地，緊固件為螺釘或螺栓。

進一步地，安裝面上還開設有若干固定孔，電子元器件底盤通過若干固定孔固定在安裝面上。

再進一步地，安裝面上還開設有若干定位孔，在固定電子元器件底盤前，電子元器件底盤通過若干定位孔定位在安裝面上。

優選地，固定孔穿透底座，定位孔延伸入底座。

本發明屬于一種不依賴操作者的技能就可以完全、高效的去除半破孔破孔處毛刺，并保證半破孔破孔處尖角完整的保留的加工方法。在加工過程中，只需對產品一次加裝，即可實現產品的一次性加工。最重要的是，加工成本能控制在合理范圍內，也利于在現有數控機床上直接操作，實用性強，易于推廣與應用。采用四軸工裝，可以在四軸的數控機床上實現電子元器件底盤的一次裝夾加工，另外，即便是更古老的數控機床，也可以利用輔助設備將普通數控機床轉化為四軸機床后，再利用自制的四軸工裝實現產品不同面特征的一次性裝夾加工，而且本發明的四軸工裝針對組件孔刀具一次裝夾加工確保同軸度及尺寸，針對半破孔多次無切削量加工去除毛刺。

附圖說明

圖1是本發明電子元器件底盤的側面孔和正面腔一次性夾裝加工方法的流程圖。

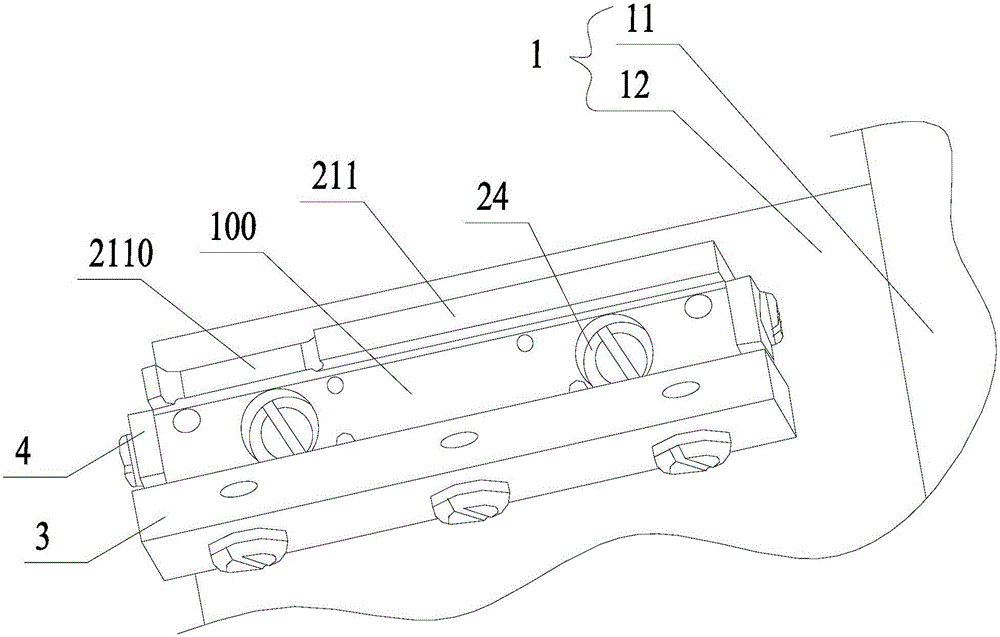

圖2是圖2中所用到的電子元器件底盤的四軸工裝的部分立體結構示意圖。

圖3是圖2中四軸工裝的底盤的立體結構示意圖。

圖4是圖2中四軸工裝的底盤的另一視角的立體結構示意圖。

圖5是圖2中四軸工裝的夾具體的立體結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

請一并參閱圖1至圖5，本發明的方法能將電子元器件底盤的側面孔和正面腔一次性夾裝加工，電子元器件底盤100的正面上開設有腔并定義為正面腔，電子元器件底盤(100)的一個側面上開設有孔并定義為側面孔。所述方法包括以下步驟。

步驟一、通過一種四軸工裝對電子元器件底盤(100)的側面孔與正面腔一次性裝夾。四軸工裝包括底座1、夾具體2、定位擋塊3、兩個夾緊塊4。

請結合圖2、圖3及圖4，底座1固定在數控機床的四軸分度盤上，跟隨所述四軸分度盤能繞所述數控機床的四軸中的X軸旋轉。底座1包括基底11以及固定在基底11上的定位柱12。基底11固定在數控機床的四軸分度盤上，以使所述四軸工裝整體跟隨基底11在所述四軸分度盤的驅動下，能繞所述數控機床的四軸中的X軸旋轉。

請結合圖5，夾具體2固定在底座1的定位柱12上。夾具體2包括首位相接的四個側面以及均與四個側面垂直連接的安裝面22。四個側面包括兩個呈相對設置的側面一21和兩個呈相對設置的側面二23。

其中一個側面一21上垂直延伸出安裝面22形成定位墻211，定位墻211上開設有缺口2110。電子元器件底盤100固定在安裝面22上，且電子元器件底盤100的正面腔顯露在安裝面22上，所述側面孔通過缺口2110顯露于相應側面一21。

安裝面22上開設有若干安裝孔二220、若干固定孔221、若干定位孔222。安裝孔二220的內側壁可呈環形階梯狀，以供緊固件24將夾具體2固定在底座1上，且緊固件24嵌入在安裝孔二220內。緊固件24可為螺釘或螺栓。電子元器件底盤100通過若干固定孔221固定在安裝面22上。在固定電子元器件底盤100前，電子元器件底盤100可通過若干定位孔222先定位在安裝面22上，再對電子元器件底盤100進行固定。安裝孔二220可延伸入底座1上，固定孔221可穿透底座1，定位孔222可延伸入底座1。

定位擋塊3固定在其中另一個側面一21上并與定位墻211一起將電子元器件底盤100限位在前后兩個方向上。定位擋塊3在固定時，在相應的側面一21上開設若干安裝孔一210，定位擋塊3通過若干安裝孔一210固定在相應側面一21上。可以采用緊固件如螺釘、螺栓等進行固定。每個安裝孔一210也可為螺孔。

兩個夾緊塊4分別固定在兩個側面二23上并一起將電子元器件底盤100限位在左右兩個方向上。固定兩個夾緊塊4時，可在側面二23上開設安裝孔三230，通過安裝孔三230使得夾緊塊4固定在相應的側面二23上。

步驟二、加工電子元器件底盤100的側面半破孔即所述側面孔。

步驟三、粗加工電子元器件底盤100的內腔即所述正面腔。

步驟四、精加工所述內腔。

步驟五、所述側面半破孔過孔。

步驟六、所述內腔臺階去毛刺。

步驟七、所述側面半破孔二次過孔。

步驟八、所述內腔臺階二次去毛刺。

步驟九、所述側面半破孔三次過孔。

因此，步驟二利用四軸工裝，將產品側面轉至于主軸垂直，加工各高頻組件孔，保證各孔之間的同軸度要求，使用刀庫17把刀具(含銑刀、鉆頭及倒角刀等)；步驟三、四，均為切削，利用四軸工裝，將產品正面轉至于主軸垂直(旋轉90°)，單邊留有余量粗銑內腔后精銑內腔，使用刀庫17把刀具(含銑刀、鉆頭、中心鉆及倒角刀等)；步驟五，還是切削，利用四軸工裝，將產品側面轉至于主軸垂直(旋轉90°)，利用合適鉆頭過半破孔，致使孔內毛刺外翻；步驟六，還是切削，利用四軸工裝，將產品正面轉至于主軸垂直(旋轉90°)，刀具無切削量加工與半破孔相貫的臺階，去除半破孔外翻毛刺；步驟七至九，還是切削，重復切削工序步驟五、六。步驟五至九共計使用刀庫5把刀具(含銑刀、鉆頭)。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
