本發明涉及線纜剪切設備科技技術領域，具體為一種實用型自動翻轉剪線機。

背景技術：

線纜是光纜、電纜等物品的統稱，線纜的用途有很多，主要用于控制安裝、連接設備、輸送電力等多重作用，是日常生活中常見而不可缺少的一種東西，線纜在生產加工中，由于呈連續的加工，長度較長，需要將其剪切，然后通過繞線架進行收集，現有技術中，人工剪切，工作效率低，而且剪切工具簡單，不能夠適應不同場合的工作需求，同時線圈長度不定。

為了解決目前市場上所存在的缺點，急需改善剪線裝置的技術，能夠更好的進行線纜剪線作業，促進剪線機行業的發展。

技術實現要素：

本發明的目的在于提供一種實用型自動翻轉剪線機，以解決上述背景技術中提出的工作效率低，而且剪切工具簡單，不能夠適應不同場合的工作需求，同時線圈長度不定等問題。

為實現上述目的，本發明提供如下技術方案：一種實用型自動翻轉剪線機，包括支架結構和剪線轉動輪，所述支架結構內部下方安裝有控制箱和驅動電機，且控制箱和驅動電機相連接，所述支架結構上方固定有機箱，且機箱左側設置有輸入口，所述機箱內部安裝有調直輪，所述調直輪右側設置有導線輥，所述導線輥上方安裝有導輪，且導輪下方連接有漲緊彈簧，所述導輪固定在滑槽上，所述導輪左側固定有剪線結構，且剪線結構后方連接有角度調節結構，所述剪線轉動輪與剪線驅動裝置相連接，所述剪線結構由剪線伸縮結構、切刀輪、剪線轉動輪和光電測量裝置共同構成，所述剪線結構左側固定有卷繞裝置。

優選的，所述剪線驅動裝置、驅動電機和卷繞裝置均為進步電機，且驅動電機電信號輸出端與控制箱的電信號輸入端相連接。

優選的，所述光電測量裝置固定在剪線轉動輪上，且剪線轉動輪中心開設有線孔，同時剪線伸縮結構在剪線轉動輪上方設置有兩個。

優選的，所述調直輪設置有六個，且調直輪中間設置有線纜。

與現有技術相比，本發明的有益效果是：該實用型自動翻轉剪線機，結構設置合理，采用調直輪設置，可對線纜進行調直，方便后期的剪切工作，提高工作精確度，同時可通過切刀輪連接剪線結構進行線纜的剪切，同時采用漲進彈簧，可防止線纜損壞，調節牽引力度，同時采用光電測量裝置更好的控制卷繞裝置的繞線纜長度，提高工作效率，同時采用剪線驅動裝置帶動剪線轉動輪，使切刀輪切線纜形成一定的切面，提高后期的連接，能夠更好的進行線纜剪線作業，促進剪線機行業的發展。

附圖說明

圖1為本發明結構正視展開示意圖；

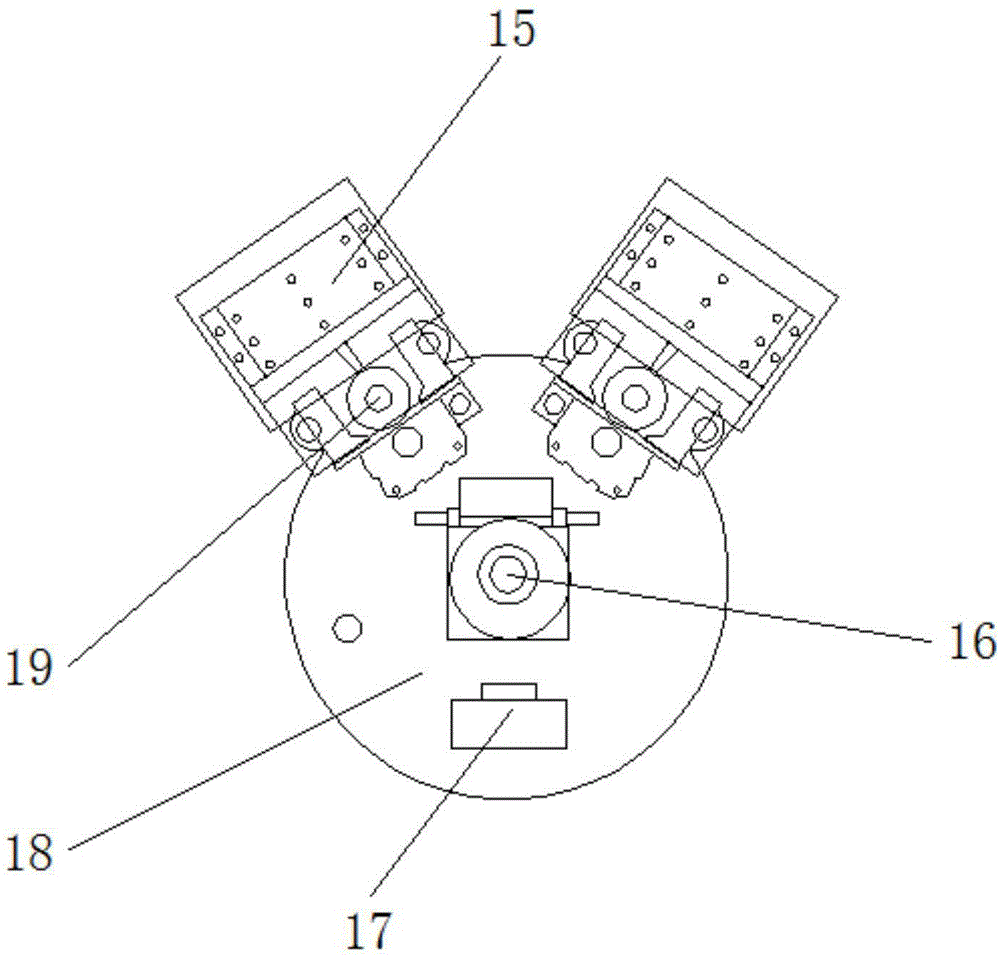

圖2為本發明結構剪線結構示意圖。

圖中：1、支架結構，2、剪線驅動裝置，3、控制箱，4、驅動電機，5、導線輥，6、漲緊彈簧，7、導輪，8、滑槽，9、角度調節結構，10、剪線結構，11、機箱，12、卷繞裝置，13、調直輪，14、輸入口，15、剪線伸縮結構，16、線孔，17、光電測量裝置，18、剪線轉動輪，19、切刀輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1—2，本發明提供一種技術方案：一種實用型自動翻轉剪線機，包括支架結構1和剪線轉動輪18，支架結構1內部下方安裝有控制箱3和驅動電機4，且控制箱3和驅動電機4相連接，支架結構1上方固定有機箱11，且機箱11左側設置有輸入口14，機箱11內部安裝有調直輪13，調直輪13右側設置有導線輥5，調直輪13設置有六個，且調直輪13中間設置有線纜，導線輥5上方安裝有導輪7，且導輪7下方連接有漲緊彈簧6，可防止線纜損壞，調節牽引力度，導輪7固定在滑槽8上，導輪7左側固定有剪線結構10，且剪線結構10后方連接有角度調節結構9，剪線轉動輪18與剪線驅動裝置2相連接，可對線纜進行調直，方便后期的剪切工作，提高工作精確度，剪線驅動裝置2下方機箱11背面安裝有操作面板，剪線結構10由剪線伸縮結構15、切刀輪19、剪線轉動輪18和光電測量裝置17共同構成，光電測量裝置17固定在剪線轉動輪18上，且剪線轉動輪18中心開設有線孔16，同時剪線伸縮結構15在剪線轉動輪18上方設置有兩個，剪線結構10左側固定有卷繞裝置12剪線驅動裝置2、驅動電機4和卷繞裝置12均為進步電機，且驅動電機4電信號輸出端與控制箱3的電信號輸入端相連接。

工作原理：在使用該實用型自動翻轉剪線機時，首先將裝置連接電源，通過機箱11側面的操作面板啟動設備，線纜通過輸入口14輸入設備，確保線纜在傳輸中更加平穩，輸入到調直輪13，進行矯直工作，線纜通過導線輥5導向，同時后方通過打磨裝置對線纜進行拋光處理，漲緊彈簧6和滑槽8對線纜產生一定的緩沖作用，有效避免線纜的斷裂情況的出現，角度調節結構9調節剪線結構10的角度，通過剪線驅動裝置2帶動剪線轉動輪18轉動，光電測量裝置17統計長度，卷繞裝置12將線纜卷繞，剪線伸縮結構15向下運動，到達指定長度切刀輪19運行將線纜切斷，這就是該實用型自動翻轉剪線機工作的整個過程。
