本發明涉及冷卻用銅背板制造領域，特別涉及工業用冷卻銅背板制造方法和摩擦攪拌結合機。

背景技術：

冷卻用銅背板被廣泛應用于工業，具有很高效率的冷卻功能。比如在制造液晶的真空室里進行作業時，濺鍍靶材會產生大量的熱量，如不進行冷卻會影響成膜質量和性能，因此在制造液晶時需要使用冷卻背板對其進行冷卻。又如在新能源汽車領域，使用冷卻背板對新能源汽車的電池進行冷卻。所述冷卻背板主要結構為：使用非鐵金屬(銅或者銅合金或者鋁或者鋁合金等)制成的板材，內部含有水槽，板材上有通向進水水槽的進水口和出水口，接著蓋上蓋板，與本體通過焊接密封，最后制成的背板可作為冷卻用背板使用。目前，背板的本體與蓋板的焊接方法有電子束焊接法，擴散焊接法，焊劑焊接法等等。除背板以外，各種水冷罩，水冷土等均可作為散熱板使用，兩者都是和前面背板一樣使用了內部的水槽構造，但是這些焊接方法在焊接后會導致變形度大，焊接面無法達到完全融合，焊接不牢固，焊接后的修正操作需要通過機械加工達到表面光滑，對品質，精度，包括生產性，成本等等都有影響。

技術實現要素：

本發明解決的技術問題是提供一種能制作出變形度小，高強度、高密度的工業用冷卻銅背板制造方法。

本發明解決其技術問題所采用的技術方案是：工業用冷卻銅背板制造方法，包括：

A、在工業用冷卻銅背板本體上加工出多個階梯槽，所述階梯槽的上部為蓋板放置槽，所述階梯槽的下部為水槽；

B、將蓋板放置在蓋板放置槽里，將下壓塊壓在蓋板上實現蓋板的固定，

C、對每個蓋板依次進行融合，具體為：旋轉頭的焊針逐漸旋轉入蓋板與工業用冷卻銅背板本體的拼接處，旋轉頭的軸肩與蓋板表面和工業用冷卻銅背板本體的表面接觸，旋轉頭的焊針沿蓋板和工業用冷卻銅背板本體融合的拼接處進行移動且焊針在旋轉頭帶動下進行旋轉使用摩擦產生的能量進而使蓋板和工業用冷卻銅背板本體熔合；

D、將工業用冷卻銅背板表面進行清理、去毛刺操作。

進一步的是：融合時，旋轉頭的焊針朝旋轉頭的前進方向的反向傾斜，旋轉頭轉速為1300rpm—2000rpm。

進一步的是：B步驟完成后先進行虛焊再進行C步驟，所述虛焊包括：先在蓋板與工業用冷卻銅背板本體拼接處周向選取多個虛焊點，然后將旋轉頭的焊針從每個虛焊點定點旋轉使得蓋板和工業用冷卻銅背板本體熔合固定。

進一步的是：虛焊完成后，在蓋板與工業用冷卻銅背板本體拼接處周向選取多個位置進行條焊，所述每段條焊長度為3-4cm。

進一步的是：在步驟C中，對同一個水槽的兩邊使用兩個旋轉頭進行同時融合。

進一步的是：在步驟C中，將工業用冷卻銅背板本體固定在散熱板上，旋轉頭附近安裝有冷氣噴射頭，在旋轉頭高速運轉過程中，向旋轉頭上部噴射冷氣。

進一步的是：步驟C中，在對一個蓋板融合完成后，更換新的旋轉頭進行下一個蓋板的融合。

本發明還公開了用于上述工業用冷卻銅背板制造方法的摩擦攪拌接合機，包括從上至下依次設置的主軸驅動部，主架體、支撐旋轉部和融合頭，所述主軸驅動部包括主軸電機和與主軸電機輸出軸連接的減速機，所述減速機的輸出軸連接有穿過主架體延伸至支撐旋轉部的主軸，所述主軸遠離減速機一端設置有萬向聯軸器，所述主架體與支撐旋轉部轉動連接，所述主架體上設置有旋轉電機，所述旋轉電機通過設置在主架體和支撐旋轉部內的傳動機構驅動支撐旋轉部轉動，所述融合頭包括與支撐旋轉部連接的連接殼體，所述連接殼體內設置有旋轉頭，所述旋轉頭通過軸承與連接殼體連接，所述旋轉頭包括伸出連接殼體的融合部和與萬向聯軸器連接的連接部，所述融合部包括軸肩伸出軸肩的焊針。

進一步的是：所述支撐旋轉部包括旋轉部殼體，所述旋轉部殼體外設置有伸入旋轉部殼體內部用于固定融合頭的角度調整板，所述角度調整板上設置有多個腰形槽，所述旋轉部殼體上設置有與多個腰形槽一一對應的多個螺栓孔，所述角度調整板通過螺栓與殼體固定連接。

進一步的是：所述角度調整板上設置有指示箭頭，旋轉部殼體上設置有角度尺，所述角度尺位于箭頭指向處。

本發明的有益效果是：本發明使用的方法在融合時使用摩擦攪拌技術，通過旋轉頭的高速旋轉對融合部位進行摩擦，使得摩擦部產生大量熱量，導致摩擦部的金屬融化合在一起，冷卻后使得的融合處融合在一起，實現融合目的，且本融合方法無需使用外部融合材料，利用產品本身材料進行融合，節省材料，且由于需要融合的兩個結構完全融合在一起，使得融合牢固且沒有縫隙以及氣泡產生，與傳統融合方法相比，強度高、密度高，且在熔合時，旋轉頭與融合方向反向傾斜，使得在融合時，軸肩后沿能夠?qū)缚p施加一定的融合頂鍛力，從而提高融合質量。

附圖說明

圖1為背板平面圖。

圖2為圖1所示背板的部分橫截面圖。

圖3為圖1旋轉頭移動平面圖。

圖4為需進行重疊焊的背板平面圖。

圖5為圖4所示背板的部分橫截面圖。

圖6為焊針運動軌跡示意圖。

圖7為焊針傾斜角度示意圖。

圖8為制造工業用冷卻銅背板的摩擦攪拌接合機示意圖。

圖中標記為：工業用冷卻銅背板本體1、蓋板2、轉彎部3、水槽4、旋轉頭6、軸肩7、焊針8、假終端9、散熱板14、冷氣噴射頭15、冷氣16、減速機21、主軸電機22、主架體23、支撐旋轉部24、主軸頭部25、旋轉電機26。

具體實施方式

下面結合附圖和具體實施方式對本發明進一步說明。

本發明公開了一種工業用冷卻銅背板制造方法，包括：

A、在工業用冷卻銅背板本體上加工出多個階梯槽，所述階梯槽的上部為蓋板放置槽，所述階梯槽的下部為水槽；

B、將蓋板放置在蓋板放置槽里，將下壓塊壓在蓋板2上實現蓋板的固定，

C、對每個蓋板依次進行融合，具體為：旋轉頭6的焊針8逐漸旋轉入蓋板與工業用冷卻銅背板本體的拼接處，旋轉頭6的軸肩7與蓋板表面和工業用冷卻銅背板本體的表面接觸，旋轉頭的焊針沿蓋板2和工業用冷卻銅背板本體1融合的拼接處進行移動且焊針在旋轉頭帶動下進行旋轉使用摩擦產生的能量進而使蓋板和工業用冷卻銅背板本體熔合。

D、將工業用冷卻銅背板表面進行清理、去毛刺操作。

本方法采用摩擦生熱的原理，使用旋轉頭6旋轉與工業用冷卻銅背板和蓋板2接觸，所述旋轉頭6的硬度大于工業用冷卻銅背板和蓋板2的硬度，當旋轉頭6與工業用冷卻銅背板和蓋板2接觸時，由于旋轉頭6處于高速旋轉中，旋轉頭6與工業用冷卻銅背板和蓋板2高速摩擦產生大量熱量，產生的熱量使得摩擦部的工業用冷卻銅背板和蓋板2融化混合在一起，當融化部冷卻后，使得融合面達到完全融合，其熔合部硬度大于其他部位的硬度，此種融合方法改變了以往使用焊槍、焊錫絲等傳統手法，減少了外部材料的使用，同時使得融合更牢固，變形度小。

上述實現方式可將高速旋轉裝置安裝在三軸液壓驅動機構上實現，所述高速旋轉裝置和三軸液壓驅動機構均為現有產品，本領域技術人員可自行選擇組裝來實現上述方法。

在上述基礎上，融合時，旋轉頭的焊針朝旋轉頭的前進方向的反向傾斜，所述焊針與豎直方向的夾角可以為4度、7度、10度等，如圖7所示，所示角度α即為反向傾斜的角度，箭頭所指方向為運動方向，旋轉頭6轉速為1300rpm—2000rpm，由于在融合時旋轉頭6的焊針8與融合方向存在一定角度，這使得焊針8在旋轉前推過程中，軸肩7會對焊縫施加一定的融合頂鍛力，使得熔化部緊密的融合在一起，防止融合部出現空洞，造成融合不牢固。

在上述基礎上，B步驟完成后先進行虛焊再進行C步驟，所述虛焊包括：先在蓋板表面邊緣沿周向選取多個虛焊點，然后將旋轉頭的焊針從蓋板表面的每個虛焊點向下旋轉至工業用冷卻銅背板本體使得蓋板和工業用冷卻銅背板本體虛焊，使得蓋板2與工業用冷卻銅背板連接在一起，蓋板2不會相對工業用冷卻銅背板進行移動，雖然在融合前使用壓板對工業用冷卻銅背板實現了固定，但由于在融合時，融合頭邊旋轉摩擦邊移動，無法保證工業用冷卻銅背板和蓋板2不會發生微小的移動，因此在正式融合前，先在工業用冷卻銅背板和蓋板2上選取幾個點進行點焊操作，使得工業用冷卻銅背板和蓋板2固定在一起，在進行融合時，工業用冷卻銅背板和蓋板2不會發生相對移動，增加了融合的精確度。

此外，虛焊完成后，在蓋板與工業用冷卻銅背板本體拼接處周向選取多個位置進行條焊，所述每段條焊長度為3-4cm，由于在融合時，蓋板與工業用冷卻銅背板傳熱迅速，使得融合時，熱量會迅速傳遞至旋轉頭后部，使得融化的材料逐漸后推，此時會使得融合操作時金屬會發生變形，而經過條焊后，蓋板與工業用冷卻銅背板本體牢牢的固定在一起，由于條焊部位的硬度大于其他部位，冷卻板前端進行融合操作時，后端的蓋板與工業用冷卻銅背板也不會發生變形，從而提高融合質量。

此外，在對同一個水槽4的兩邊使用兩個旋轉頭6進行同時融合，提高了融合速度。

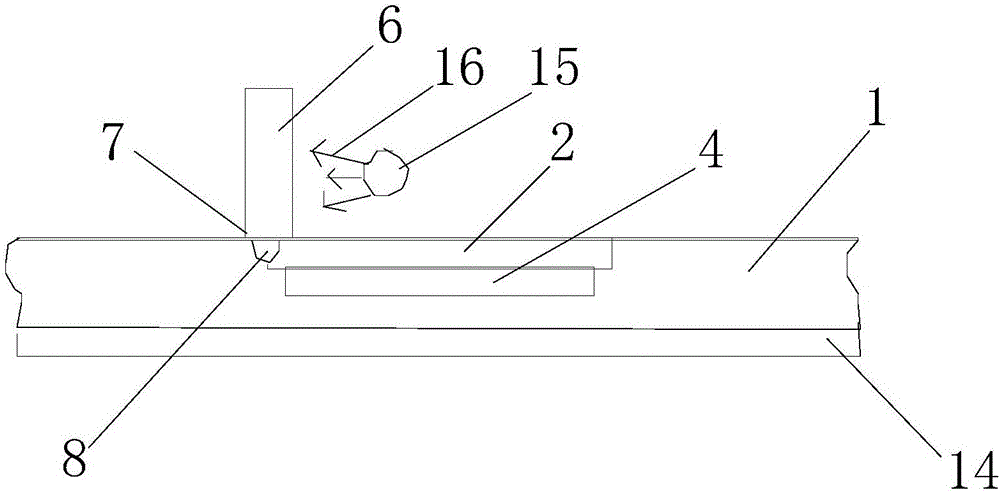

此外，融合時，將工業用冷卻銅背板本體1固定在散熱板14上，旋轉頭6附近安裝有冷氣噴射頭15，在旋轉頭6高速運轉過程中，向旋轉頭6上部噴射冷氣16，在融合中，旋轉頭6的表面溫度會達到400℃，旋轉頭6的軸承等如果一直處于高溫下會產生不良，旋轉頭6傳來的熱量會使軸承溫度迅速上升，使得設備在運行過程中發生故障，而散熱板14和冷氣噴射頭15的設置可以很好的降溫作用，使得旋轉頭6表面溫度下降到150℃左右，可以防止旋轉頭6受到損傷，加強旋轉頭6的使用壽命。

在上述基礎上，在對一個蓋板2融合完成后，更換新的旋轉頭6進行下一個蓋板2的融合，用過的旋轉頭6可以在工具箱內冷卻下來，減輕旋轉頭6的負擔，防止旋轉頭6在高溫下連續運作，對旋轉頭6的使用壽命造成影響。

本申請的所述的工業用冷卻銅背板制造方法，有多種實施例，以下列舉其中的幾種實施例：

實施例1：

圖1所示的工業用冷卻銅背板主體和蓋板2，工業用冷卻銅背板主體內設置有U型水槽4，蓋板2放置在水槽4上，蓋板2與工業用冷卻銅背板本體1具有段差構造，側視圖如圖2所示，進行融合時，有軸夾和焊針8組成的旋轉頭6一邊融合一邊移動，如圖3所示，冷，旋轉頭6沿融合線方向，在水槽4左側融合，融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作。

實施例2：

圖3所示的工業用冷卻銅背板，在融合時，旋轉頭6處于蓋板與工業用冷卻銅背板本體的拼接處慢慢向下旋轉使蓋板與工業用冷卻銅背板本體融化，旋轉頭6朝旋轉頭的前進方向的反向傾斜，所述焊針與豎直方向的夾角為6°，進行摩擦攪拌融合，在運行到轉彎部3時，旋轉頭6仍保持相同的傾斜角度，即當旋轉頭6方向是右轉時，旋轉頭6向左傾斜，防止在轉彎口融合時出現細小的缺口，旋轉頭6繞細縫一直融合至假終端9處，融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作并將假終端9切下。

實施例3：

將蓋板2放置在水槽4上，在正式融合前先對工業用冷卻銅背板和蓋板2進行虛焊，虛焊時使用直徑13mm軸肩7的旋轉頭6，轉速1500rpm在工業用冷卻銅背板和蓋板2的拼接部位進行多出點焊，使得工業用冷卻銅背板主體和蓋板2位置準確，在進行正式融合時不會發生相對移動，點焊完成后，將旋轉頭6的焊針8從拼接處向下旋轉融合，旋轉頭6的軸肩7壓在拼接處，并沿蓋板2和工業用冷卻銅背板本體1的拼接處進行旋轉移動，在高速旋轉過程中，旋轉頭6與工業用冷卻銅背板本體1和蓋板2摩擦生熱，使得旋轉頭6與工業用冷卻銅背板本體1和蓋板2的接觸部分融化，待冷卻后蓋板2與工業用冷卻銅背板本體1融合在一起完成融合，融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作并將假終端9切下。

實施例4：

在融合如圖4所示的水槽4時，先將蓋板2蓋在水槽4上，然后對工業用冷卻銅背板和蓋板2進行虛焊操作，接下來沿著焊線a-a'和b-b'，使用2個旋轉頭6同時進行融合，兩個旋轉頭6保持一定的間隔并且互不干涉，接下來是c-c'和d-d'、e-e'和f-f'的順序，融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作。

實施例5：

融合前，將工業用冷卻銅背板本體1固定在有制冷劑循環水槽4的散熱板14上，工業用冷卻銅背板本體1上設置有假終端9，在旋轉頭6附近安裝冷氣16噴射口，將蓋板2放置在工業用冷卻銅背板本體1的水槽4上，融合時，有軸夾和焊針8組成的旋轉頭6在工業用冷卻銅背板本體和蓋板拼接處一邊融合一邊移動，在融合過程中，冷氣16噴射口不斷向旋轉頭6噴射冷氣16，直至融合至假終端9，融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作并將假終端9切下。

由于在融合頭摩擦旋轉過程中，旋轉頭6表面的溫度會達到400℃，旋轉頭6的熱量傳遞會使軸承和主軸電機22的溫度上升，主軸電機22和軸承若一直處在高溫下會發生不良，偶爾會發生主軸電機22停止轉動的情況，因此在冷氣16的作用下，旋轉頭6溫度得到降低，進而不會將高溫傳至主軸電機22和軸承，使得主軸電機22和軸承能安全穩定的運行。

實施例6：

在工業用冷卻銅背板主體上蓋上蓋板2，使用旋轉頭6對工業用冷卻銅背板本體1和蓋板2的融合方法同實施例1所述，當一塊蓋板2融合完成后，重新更換工具盒里準備好的已經冷卻好的旋轉頭6進行下一個蓋板2的融合，使得發熱的旋轉頭6能在工具盒里冷卻下來，減輕旋轉頭6的負擔，以此提升旋轉頭6的使用壽命，當工業用冷卻銅背板整體融合完成后，將工業用冷卻銅背板表面進行清理、去毛刺操作并將假終端9切下。

實施例7：

圖5為蓋板2和工業用冷卻銅背板主體平面形狀相同的橫截面圖，蓋板2覆蓋在多條水槽4上方，融合時，旋轉頭6的焊針8插入蓋板2和工業用冷卻銅背板的重合部位，焊針8穿過背板插入工業用冷卻銅背板主體內進行旋轉摩擦融合，實現重合融合，融合方法同實施例一所述的摩擦攪拌融合。

本發明還公開了一種制造工業用冷卻銅背板的摩擦攪拌接合機，包括從上至下依次設置的主軸驅動部，主架體23、支撐旋轉部24和融合頭25，所述主軸驅動部包括主軸電機22和與主軸電機22輸出軸連接的減速機21，所述減速機21的輸出軸連接有穿過主架體23延伸至支撐旋轉部24的主軸，所述主軸遠離減速機21一端設置有萬向聯軸器，所述主架體23與支撐旋轉部24轉動連接，主架體與支撐旋轉部之間通過旋轉接頭連接，所述旋轉接頭為現有技術，可通過購買獲得，所述主架體23上設置有旋轉電機26，所述旋轉電機26通過設置在主架體和支撐旋轉部內的傳動機構驅動支撐旋轉部轉動，所述融合頭25包括與支撐旋轉部24連接的連接殼體，所述連接殼體內設置有旋轉頭6，所述旋轉頭6通過軸承與連接殼體連接，所述旋轉頭6包括伸出連接殼體的融合部和與萬向聯軸器連接的連接部，所述融合部包括軸肩7和伸出軸肩7的焊針8；

上述的傳動機構有多種實現形式，以下為其中一種實現形式：在支撐旋轉部上固定有齒輪盤，所述齒輪盤上嚙合有旋轉齒輪，所述旋轉電機的輸出軸驅動旋轉齒輪轉動，當旋轉齒輪轉動時，與旋轉齒輪嚙合的齒輪盤隨之轉動，從而驅動支撐旋轉部發生轉動。

使用前，根據所需傾斜角度將主軸頭部25通過連接件安裝到支撐旋轉部24，將主軸頭部25內的連接部與萬向聯軸器連接，工作時，主軸電機22驅動減速機21轉動，減速機21驅動主軸轉動，主軸通過萬向聯軸器驅動旋轉頭6轉動，使得旋轉頭6能與工業用冷卻銅背板主體和蓋板2進行摩擦攪拌融合，由于在融合時主軸頭部25與融合時的行進方向的相反方向有一定傾角，使得在融合時，軸肩7后沿能夠?qū)缚p施加一定的融合頂鍛力，從而提高融合質量，因此在融合轉彎部3時，旋轉電機26驅動支撐旋轉部24旋轉，支撐旋轉部24帶動主軸頭部25轉動，使得主軸頭部25整體發生旋轉，從而促使在融合轉彎處時，使得旋轉頭6永遠與旋轉頭6運動方向的反方向保持同樣的夾角，不會每當運動到轉彎處時，夾角不能及時調整，使得轉彎處的融合出現細孔。

在上述基礎上，所述支撐旋轉部24包括旋轉部殼體，所述旋轉部殼體外設置有伸入旋轉部殼體內部用于固定主軸頭部25的角度調整板，所述角度調整板上設置有多個腰形槽，所述旋轉部殼體上設置有與多個腰形槽一一對應的多個螺栓孔，所述角度調整板通過螺栓與殼體固定連接，在安裝主軸頭部25時，將主軸頭部25與角度調整板固定連接，再松動螺栓，調整角度調整板與旋轉部殼體的角度，再將螺栓擰緊，使得角度調整板與旋轉部殼體固定連接，此種方法可方便調整旋轉頭6角度，方便快捷。

上述所述的支撐旋轉部24與主軸頭部25的固定方式有多種，如直接使用螺栓從下端兩側將支撐旋轉部24和主軸頭部25連接，通過改變兩側螺栓的擰入深度來調節旋轉頭6的角度。

此外，所述角度調整板上設置有指示箭頭，旋轉部殼體上設置有角度尺，所述角度尺位于箭頭指向處，當旋轉角度調整板時，可通過指示箭頭指向角度尺的角度來對旋轉頭6角度進行精確調整，使得融合時更精準。
