本實用新型涉及鋼管拉伸領域，特別涉及一種簡易的帶鋼放料架。

背景技術：

帶鋼是各類軋鋼企業為了適應不同工業部門，滿足在工業化生產中各類金屬或機械產品需要而生產的一種窄而長的鋼板。帶鋼廣泛用于汽車工業，機械制造行業、建筑行業，日用五金，一般成卷供應，帶鋼具有尺寸精度高、表面質量好、便于加工、節省材料等優點。在進行冷軋帶鋼生產工藝流程中，冷軋生產大多是采用成卷軋制，待冷軋的帶鋼，需要用吊車從存儲庫中調出，放置到軋機入口處。由于存儲庫距離加工中心距離較遠，所以每次調用需要耽擱很長時間，不夠便利，影響帶鋼加工的工作效率。因此提出一種簡易的帶鋼放料架具有很重要的意義。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供一種簡易的帶鋼放料架，其旨在解決現有技術中帶鋼存放占地面積大，帶鋼的調用費時費力，工作效率低等技術問題。

為實現上述目的，本實用新型提出了一種簡易的帶鋼放料架，包括底座、第一擋板、第二擋板、支撐架、連接橫桿，所述底座呈長方形，位于放料架的中間位置，所述底座兩側設有第一擋板，所述第一擋板與所述第二擋板垂直相連，所述第二擋板的一側固定連接在底座上，所述第一擋板上設有若干個支撐架，所述支撐架上設有第一支撐擋板和第二支撐擋板，所述第一支撐擋板與第二支撐擋板垂直安裝，所述支撐架與底座相垂直，所述支撐架上設有連接橫桿， 所述連接橫桿橫截面為凹槽形。

作為優選，所述支撐架的橫截面形狀為L形，所述支撐架上設有第一支撐擋板和第二支撐擋板，所述第一支撐擋板呈長方形，所述第二支撐擋板呈直角梯形。

作為優選，所述第一支撐擋板的一側連接在所述第二支撐擋板上，所述第一支撐擋板的另一側設有第一防劃凸邊，所述第二支撐擋板的另一側設有第二防劃凸邊。

作為優選，所述第一擋板與第二擋板的一側相連接，連接處設有第一過渡圓弧，所述第一擋板的另一側與底座相連接，連接處設有第二過渡圓弧，所述第一擋板與底座之間的夾角為145～155度。

作為優選，所述第二擋板與底座的連接處何有第三過渡圓弧，所述第二擋板與底座之間的夾角為55～65度。

本實用新型的有益效果：與現有技術相比，本實用新型提供的一種簡易的帶鋼放料架，冷軋生產大多是采用成卷軋制，待冷軋的帶鋼，需要用吊車從存儲庫中調出，放置到軋機入口處。由于帶鋼成卷供應，水平放置的待加工帶鋼在調用時，吊車難以固定，因此在帶鋼放料架上設置有第一擋板、第二擋板，第一擋板底座有一定的傾斜夾角，可以使帶鋼垂直固定在底座上，提高工作效率，第一擋板上設有支撐架，能夠避免帶鋼傾倒，誤傷作業工人，支撐架上設有連接橫桿，保證了支撐架的穩定性，在第一支撐擋板和第二支撐擋板上均設有防劃凸邊，避免作業工人意外碰傷，保證了工作環境的安全性。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種簡易的帶鋼放料架的結構主視圖；

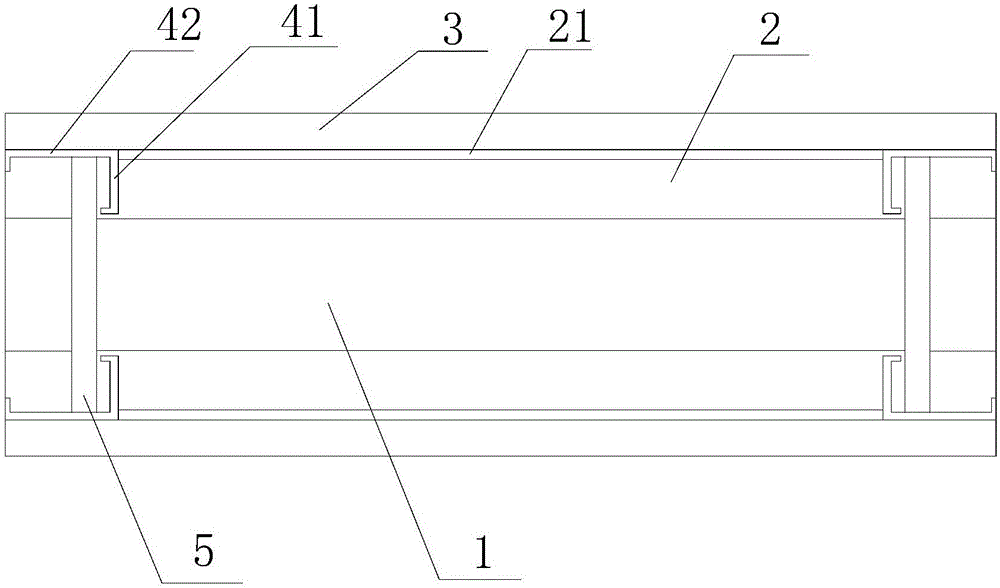

圖2是本實用新型一種簡易的帶鋼放料架的結構俯視圖；

圖3是本實用新型一種簡易的帶鋼放料架的結構左視圖；

圖4是本實用新型一種簡易的帶鋼放料架的支撐架的結構剖視圖。

【具體實施方式】

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖及實施例，對本實用新型進行進一步詳細說明。但是應該理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

參閱圖1、圖2、圖3和圖4，本實用新型實施例提供一種簡易的帶鋼放料架，包括底座1、第一擋板2、第二擋板3、支撐架4、連接橫桿5，所述底座1呈長方形，位于放料架的中間位置，所述底座1兩側設有第一擋板2，所述第一擋板2與所述第二擋板3垂直相連，所述第二擋板3的一側固定連接在底座1上，所述第一擋板2上設有若干個支撐架4，所述支撐架4上設有第一支撐擋板41和第二支撐擋板42，所述第一支撐擋板41與第二支撐擋板42垂直安裝，所述支撐架4與底座1相垂直，所述支撐架4上設有連接橫桿5，所述連接橫桿5橫截面為凹槽形。所述支撐架4的橫截面形狀為L形，所述支撐架4上設有第一支撐擋板41和第二支撐擋板42，所述第一支撐擋板41呈長方形，所述第二支撐擋板42呈直角梯形。所述第一支撐擋板41的一側連接在所述第二支撐擋板42上，所述第一支撐擋板41的另一側設有第一防劃凸邊43，所述第二支撐擋板42的另一側設有第二防劃凸邊44。所述第一擋板2與第二擋板3的一側相連接，連接處設有第一過渡圓弧21，所述第一擋板2的另一側與底座1相連接，連接處設有第二過渡圓弧22，所述第一擋板2與底座1之間的夾角為145～155度。所述第二擋板3與底座1的連接處何有第三過渡圓弧31，所述第二擋板3 與底座1之間的夾角為55～65度。

本實用新型工作過程：

本實用新型工作過程中，冷軋生產大多是采用成卷軋制，待冷軋的帶鋼，需要用吊車從存儲庫中調出，放置到軋機入口處。由于帶鋼成卷供應，水平放置的待加工帶鋼在調用時，吊車難以固定，因此在帶鋼放料架上設置有第一擋板2、第二擋板3，第一擋板2與底座1有一定的傾斜夾角，可以使帶鋼垂直固定在底座1上，提高工作效率，第一擋板2上設有支撐架4，能夠避免帶鋼傾倒，誤傷作業工人，支撐架4上設有連接橫桿5，保證了支撐架4的穩定性，在第一支撐擋板41設有第一防劃凸邊43，第二支撐擋板42上設有第二防劃凸邊44，避免作業工人意外碰傷，保證了工作環境的安全性。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
