本實用新型涉及立式帶鋸床技術領域，特別是一種帶鋸床活動工作臺。

背景技術：

立式帶鋸床是一種以金屬鋸條作為切割刃具，并用于切割材料的機床設備。并且由于使用鋸條切割切口窄，切削效率高，因此能耗小，材料浪費少，還是一種具有顯著節能和節材效果的高效切割機床設備。現今廣泛應用于黑色金屬的方料，園料及各種型材的切割，亦可用于切割有色金屬及非金屬材料，是船舶、鋼鐵、汽車、建筑等行業的鋼鐵板、H型鋼、導形鋼、槽鋼、箱型梁和圓鋼等工件斷面鋸切加工的重要設備。

立式帶鋸床中的工作臺通常為鑄件，其用于承料，安裝夾緊裝置等。目前，一般立式帶鋸床上的工作臺有固定和活動兩種形式，前者工作臺是固定在床身上不能夠移動，鋸切進給是由鋸架直線移動實現；后者工作臺活動，其相對鋸架可直線移動，鋸切進給由工作臺相對鋸架直線移動實現。兩者完成切割的工件邊線均為直線。但是，實際生產中需要用到扇形或其它多樣形狀弧形工件等，其要求立式帶鋸床上的工作臺，能夠左右和前后同時或單一伺服移動，適應切割扇形或其它多樣形狀弧形工件。

技術實現要素：

本實用新型針對現有技術帶鋸床工作臺不適應切割扇形或其它多樣形狀弧形工件的問題，提供一種帶鋸床活動工作臺，使其能夠左右或前后同時或單一伺服移動，適應實際生產需要。

本實用新型的技術解決方案是：一種帶鋸床活動工作臺，包括工作臺座，以及上直線導軌、上臺板、上絲桿、上部伺服電機、下直線導軌、下臺板、下絲桿和下部伺服電機，其特征是：所述上直線導軌和下直線導軌分別設在下臺板和工作臺座上；所述上絲桿和上部伺服電機設在下臺板上，且與上臺板傳動連接；下絲桿和下部伺服電機設在工作臺座上，且與下臺板傳動連接。這樣，上臺板在上部伺服電機的驅動下，沿上直線導軌可左右移動；下臺板在下部伺服電機的驅動下，沿下直線導軌可前后移動，并且上臺板和下臺板可同時或單一伺服移動，使得工件設置在上臺板后可任意推送，適應鋸床切割多樣形狀弧形工件。

所述上絲桿和下絲桿均為滾珠絲桿，其傳動精度較高。

本實用新型的有益技術效果是：由于上臺板和下臺板可同時或單一左右或前后伺服移動，使得工件設置在上臺板后可任意推送，可適應鋸床切割多樣形狀弧形工件，結構簡單，穩定可靠。

附圖說明

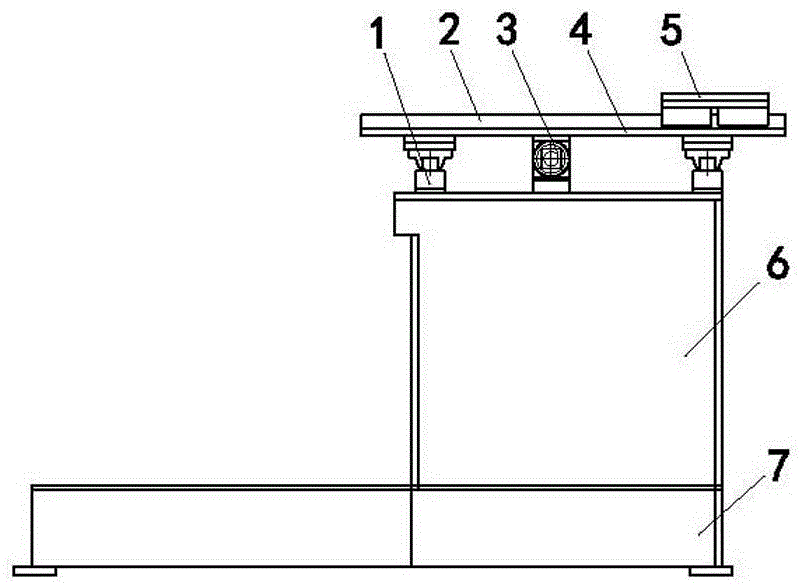

圖1為本實用新型結構示意圖。

圖2為圖1的右視結構示意圖。

具體實施方式

附圖標注說明：下直線導軌1、上直線導軌2、（上絲桿和上部伺服電機）3、下臺板4、上臺板5工作臺座6、床身7 。

如圖1和圖2所示，一種帶鋸床活動工作臺，包括工作臺座6，以及上直線導軌2、上臺板5、（上絲桿和上部伺服電機）3、下直線導軌1、下臺板4、（下絲桿和下部伺服電機）3，其特征是：所述上直線導軌和下直線導軌分別設在下臺板和工作臺座6上；所述上絲桿和上部伺服電機設在下臺板4上，且與上臺板5傳動連接；下絲桿和下部伺服電機3設在工作臺座6上，且與下臺板4傳動連接。

所述上臺板5在上部伺服電機的驅動下，沿上直線導軌2可左右移動；下臺板4在下部伺服電機的驅動下，沿下直線導軌1可前后移動，而且上臺板5和下臺板4可同時或單一伺服移動。應用時，將工件固定在上臺板5上，通過所述兩伺服電機的驅動，使上臺板5和下臺板4同時或單一伺服移動，將工件任意推送，使本實用新型適應切割弧形或者扇形工件，且結構簡單，穩定可靠。

所述上絲桿和下絲桿均采用滾珠絲桿，使其具備較高傳動精度。

應該理解到的是：上述實施例只是對本實用新型的說明，任何不超出本實用新型實質精神范圍內的發明創造，均落入本實用新型的保護范圍之內。
