本實用新型涉及立式帶鋸床技術領域，特別是一種帶鋸床轉動導向頭。

背景技術：

立式帶鋸床是一種以金屬鋸條作為切割刃具，并用于切割材料的機床設備。并且由于使用鋸條切割切口窄，切削效率高，因此能耗小，材料浪費少，還是一種具有顯著節能和節材效果的高效切割機床設備。現今廣泛應用于黑色金屬的方料，園料及各種型材的切割，亦可用于切割有色金屬及非金屬材料，是船舶、鋼鐵、汽車、建筑等行業的鋼鐵板、H型鋼、導形鋼、槽鋼、箱型梁和圓鋼等工件斷面鋸切加工的重要設備。

目前，立式帶鋸床上的導向頭一般由導向頭座、合金塊固定體和合金塊組成，并且導向頭安裝在鋸架上后均不能夠伺服回轉。但是，實際生產中需要用到扇形或其它多樣形狀弧形工件等,要求立式帶鋸床上的導向頭能夠伺服轉動導向，以適應切割扇形或其它多樣形狀弧形工件。

技術實現要素：

在本實用新型針對現有技術導向頭不適應扇形或其它多樣形狀弧形工件切割問題，提供一種帶鋸床轉動導向頭，使其能夠?qū)崿F(xiàn)伺服轉動導向，且結構簡單，穩定可靠。

本實用新型的技術解決方案是：一種帶鋸床轉動導向頭，其特征是：包括分設于連接座上的伺服電機和旋轉導向體，以及固定于旋轉導向體頂面的導向軸承組，其中伺服電機轉軸下端和旋轉導向體下部均從連接座下面伸出，且分別設有相互嚙合的小齒輪和大齒輪；所述旋轉導向體頂端從固定于外立座內的回轉套中伸出，該外立座固定于連接座上面；所述旋轉導向體的頂端和下部上端分別設有環凹槽，兩環凹槽上各設有卡簧；所述旋轉導向體下端的橫向通孔中相應設有合金塊固定體，該合金塊固定體中設有合金塊，壓緊油缸安裝在旋轉導向體下端，其油缸頂桿向右穿過合金塊固定體，且活動壓接左側的合金塊；所述旋轉導向體、合金塊固定體、大齒輪、連接座、外立座和回轉套的同側均相應設有軸向開口槽。這樣，通過伺服電機、小齒輪和大齒輪可驅動旋轉導向體旋轉，從而實現伺服轉動導向。

進一步，所述導向軸承組由軸承座，軸承軸和滾子軸承組成。其結構簡單，穩定可靠。

本實用新型的有益技術效果是：采用伺服電機驅動旋轉導向體及合金塊固定體，從而使本實用新型能夠?qū)崿F(xiàn)伺服轉動，且結構簡單，穩定可靠。

附圖說明

圖1為本實用新型結構示意圖。

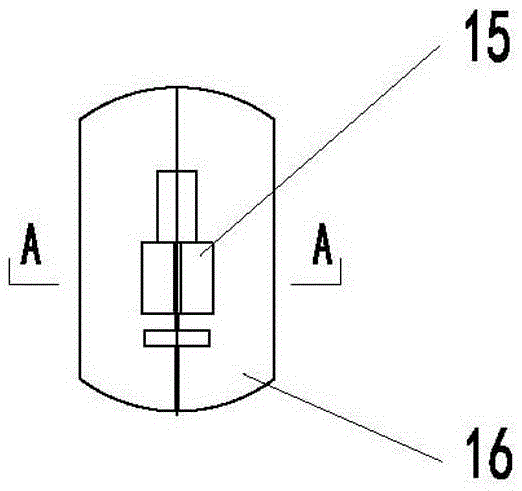

圖2為圖1中的合金塊固定體結構示意圖。

圖3為圖2中A-A剖面結構示意圖。

具體實施方式

附圖標注說明：伺服電機1、連接座2、小齒輪3、大齒輪4、壓緊油缸5、旋轉導向體下端6、卡簧7、軸承座8，軸承軸82、滾子軸81、回轉套9、外立座10、固定螺絲11、旋轉導向體12、卡簧13、軸向開口槽14、合金塊15、合金塊固定體16。

如圖1、圖2和圖3所示，一種帶鋸床轉動導向頭,包括分設于連接座2上的伺服電機1和旋轉導向體12，以及固定于旋轉導向體12頂面的導向軸承組，其中伺服電機1轉軸下端和旋轉導向體12下部均從連接座2下面伸出，且分別設有相互嚙合的小齒輪3和大齒輪4。

所述旋轉導向體12頂端從固定于外立座10內的回轉套9中伸出，該外立座10固定于連接座2上面；其中旋外立座10底端通過豎設的固定螺絲11固定于連接座2上面，回轉套9側面通過橫設的固定螺絲11固定于外立座10中。

所述旋轉導向體12頂端和下部上端分別設有環凹槽，兩環凹槽上各設有卡簧(7、13)。

所述旋轉導向體下端6的橫向通孔中相應設有合金塊固定體16，該合金塊固定體16中設有合金塊15，壓緊油缸5安裝在旋轉導向體12下端，其油缸頂桿向右穿過合金塊固定體16，且活動壓接左側的合金塊15。

所述旋轉導向體12、合金塊固定體16、大齒輪4、連接座2、外立座10和回轉套9的同側均相應設有軸向開口槽14。

所述導向軸承組由軸承座8，軸承軸82和滾子軸81承組成。其結構簡單，穩定可靠。

本實用新型應用時，在立式帶鋸床鋸架的相對位置上安裝兩個。并將鋸條穿過導向軸承組，以及旋轉導向體12和合金塊固定體16上的軸向開口槽14，在伺服電機1驅動下，鋸條便可隨旋轉導向體12轉動。

應該理解到的是：上述實施例只是對本實用新型的說明，任何不超出本實用新型實質精神范圍內的發明創造，均落入本實用新型的保護范圍之內。
