本實用新型涉及一種對IC引腳形狀的壓頭的改進,尤其是一種汽車發電機調節器的IC引腳整形壓頭。

背景技術：

隨著半導體技術的快速發展，IC（集成電路）的功能越來越強大。一顆IC基本上就可以實現調節器的所有功能。但在實際應用時還需要配合支架等一起使用，使用過程中需要將IC引腳整形成特定的形狀。整形過程中要求IC引腳的損傷越小越好。現有的IC整形壓頭只是有一個倒圓角,沒有緩沖,從而增大了IC引腳的損傷。

技術實現要素：

本實用新型的目的是克服已有技術的不足,提供一種汽車發電機調節器的IC引腳整形壓頭。該IC整形壓頭在原來的基礎上多增加了兩處倒角，倒角間進行倒圓角處理，有了一定的緩沖，從而減少整形過程中IC引腳的損傷。

本實用新型的技術方案是：一種汽車發電機調節器的IC引腳整形壓頭，包括IC引腳整形壓頭本體，其特征在于：在IC整形壓頭本體的原有的基礎上設有倒角Ⅰ和倒角Ⅱ。

所述的倒角Ⅰ和倒角Ⅱ的斜度不同。

所述的倒角Ⅰ和倒角Ⅱ進行倒圓角處理。

本實用新型有以下優點：在IC整形壓頭多增加了兩處倒角，倒角間進行倒圓角處理，有了一定的緩沖，從而減少整形過程中IC引腳的損傷。

附圖說明

下面結合附圖及實施例對本實用新型作進一步說明。

圖1為現有的IC引腳整形壓頭。

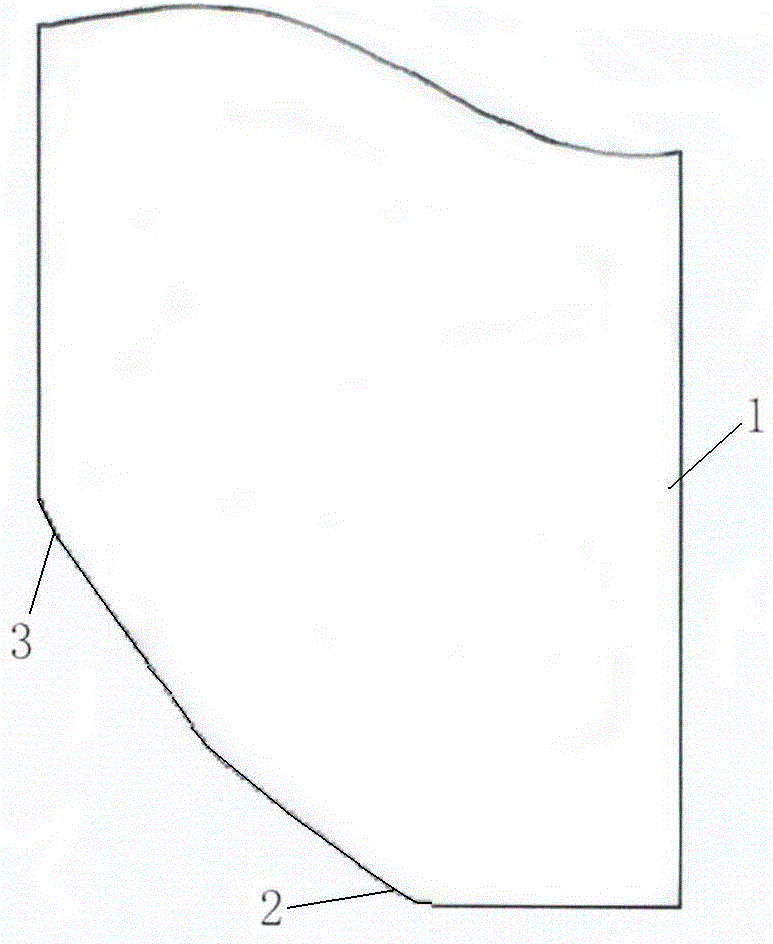

圖2為本實用新型的IC引腳整形壓頭。

圖中，1. IC引腳整形壓頭本體，2. 倒角Ⅰ，3.倒角Ⅱ。

具體實施方式

參照圖1中，本實用新型包括IC引腳整形壓頭本體（1），在IC引腳整形壓頭本體原有的基礎上設有倒角Ⅰ（2），倒角Ⅱ（3）。所述的倒角Ⅰ（2）和倒角Ⅱ（3）的斜度不同。所述的倒角Ⅰ（2）和倒角Ⅱ（3）進行倒圓角處理。在IC引腳整形壓頭下壓的過程中IC引整形壓頭由于倒角Ⅰ（2）和倒角Ⅱ（3）存在的緣故，有了一定的緩沖，從而減少了IC引腳的損傷。
