本實用新型屬于銑床加工技術領域，具體涉及一種多功能銑床。

背景技術：

廣義上的銑床要指用銑刀在工件上加工多種表面的機床。通常銑刀旋轉運動為主運動，工件（和）銑刀的移動為進給運動。它可以加工平面、溝槽，也可以加工各種曲面、齒輪等。銑床是用銑刀對工件進行銑削加工的機床。銑床除能銑削平面、溝槽、輪齒、螺紋和花鍵軸外，還能加工比較復雜的型面，效率較刨床高，在機械制造和修理部門得到廣泛應用。

重型機床的發展將呈現兩大趨勢。一方面是技術上以加工中心或大型柔性加工單元、大型組合式復合加工機床為發展方向，其中，臥式鏜銑床將逐步由高速加工中心和柔性加工單元所替代；落地式銑鏜床以發展大型組合式復合加工中心為主，即由兩臺或更多主機組合成復合加工機床，以適應大型加工零件的單件小批量生產，工藝復雜，輔助時間和加工周期長的特點，往往由一臺機床很難完成所有加工工序，而由兩臺組合加工中心就完全可以實現。如：兩臺數控龍門鏜銑床組成復合加工中心，并共用床身及導軌，分別配一個矩形工作臺和一個回轉工作臺（分度），可進行鏜、銑加工；一臺落地式銑鏜床與一臺數控單柱立車組成大型復合加工中心，共用床身導軌，配一個落地平臺和一個回轉臺，可完成車、鏜、銑、鉆等加工，回轉臺可分度。還有兩臺大型落地銑鏜床共用床身導軌等多種組合形式。這樣即節約了占地面積，降低成本，也提高了加工效率。另一發展趨勢是追求精細化制造，提高裝備制造的工藝含量，體現機床的安全、環保及人性化的特點。因此，發明一種多功能銑床，去解決上述缺陷很有必要。

技術實現要素：

本實用新型的目的在于提供一種多功能銑床，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種多功能銑床，包括銑床主體，所述銑床主體上設有立銑頭，所述銑床主體側面設有控制面板，所述控制面板前側設有風扇，所述立銑頭的正下方設有工作臺，所述銑床主體前側與底板固定連接，所述底板上設有支腿，所述支腿通過鎖緊螺栓與升降站臺固定連接，所述升降站臺底部設有齒條，所述齒條通過齒輪與連接軸傳動連接，所述連接軸穿過固定樁與調節手輪固定連接，所述固定樁底部與底板固定連接，所述風扇通過導線與控制面板電性連接。

優選的，所述調節手輪上設有手柄，且調節手輪與手柄之間一體成型。

優選的，所述支腿由空心鋼管制成，且支腿上設有高度刻度線。

優選的，所述升降站臺上表面設有長方形鏤空結構。

優選的，所述鎖緊螺栓設置為4個。

本實用新型的技術效果和優點：該多功能銑床，設置風扇，當車間工作溫度較高時，操作工人可以通過控制面板開啟風扇，加快操作空間周圍的空氣流動速度，降低工作環境的溫度，提高工作質量，通過設置升降站臺，操作工人可以站在上面進行工件的加工工作，使用最省力的工作姿勢，提高工作效率，通過設置鎖緊螺栓，可以將升降站臺和支腿固定連接在一起，在調節升降站臺的高度時，松開鎖緊螺栓，通過手柄使得調節手輪轉動，進而通過連接軸驅動齒輪，利用齒輪與齒條之間的配合將齒輪的轉動轉化為齒條的上下運動，進而控制升降站臺的升降，因此，當加工不同規格的工件或者銑床由不同的工人使用而需要調節升降站臺的高度時，可以根據實際情況獲得合適的高度，該實用新型結構簡單、安裝和使用方便、智能化程度高、操作簡單值得推廣。

附圖說明

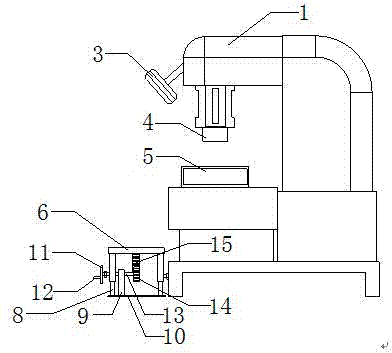

圖1為本實用新型的結構示意圖；

圖2為本實用新型的左視圖。

圖中：1銑床主體、2控制面板、3風扇、4立銑頭、5工作臺、6升降站臺、7鎖緊螺栓、8支腿、9固定樁、10底板、11調節手輪、12手柄、13連接軸、14齒輪、15齒條。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1-2所示的一種多功能銑床，包括銑床主體1，所述銑床主體1上設有立銑頭4，所述銑床主體1側面設有控制面板2，所述控制面板2前側設有風扇3，所述立銑頭4的正下方設有工作臺5，所述銑床主體1前側與底板10固定連接，所述底板10上設有支腿8，所述支腿8通過鎖緊螺栓7與升降站臺6固定連接，所述升降站臺6底部設有齒條15，所述齒條15通過齒輪14與連接軸13傳動連接，所述連接軸13穿過固定樁9與調節手輪11固定連接，所述固定樁9底部與底板10固定連接，所述風扇3通過導線與控制面板2電性連接，所述調節手輪11上設有手柄12，且調節手輪11與手柄12之間一體成型，所述支腿8由空心鋼管制成，且支腿8上設有高度刻度線，所述升降站臺6上表面設有長方形鏤空結構，所述鎖緊螺栓7設置為4個。

工作原理：工作時，設置風扇3，當車間工作溫度較高時，操作工人可以通過控制面板2開啟風扇3，加快操作空間周圍的空氣流動速度，降低工作環境的溫度，提高工作質量，通過設置升降站臺6，操作工人可以站在上面進行工件的加工工作，使用最省力的工作姿勢，提高工作效率，通過設置鎖緊螺栓7，可以將升降站臺6和支腿8固定連接在一起，在調節升降站臺6的高度時，松開鎖緊螺栓7，通過手柄12使得調節手輪11轉動，進而通過連接軸13驅動齒輪14，利用齒輪14與齒條15之間的配合將齒輪14的轉動轉化為齒條15的上下運動，進而控制升降站臺6的升降，因此，當加工不同規格的工件或者銑床由不同的工人使用而需要調節升降站臺6的高度時，可以根據實際情況獲得合適的高度，結構簡單、安裝和使用方便、智能化程度高、操作簡單值得推廣。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
