本實用新型涉及自動化設備領域，具體而言，涉及一種往復移動出料機構。

背景技術：

在機械制造過程中，車間生產線的產品出料大多是通過人工將產線上生產完成的成品取到線下，進行包裝等操作，手工下料周期性的重復操作，勞動強度大，效率低，而且一致性較差。

技術實現要素：

本實用新型的目的在于提供一種往復移動出料機構，以解決上述問題。

為實現本實用新型目的，采用的技術方案為：一種往復移動出料機構，包括底座、滑軌、與滑軌配合的滑塊、產品夾具、拾取頭、支架；滑軌固定在底座上，產品夾具固定在滑塊上，拾取頭位于產品夾具的上方；支架位于滑軌的一端外側、并固定在底座上，支架上水平裝有氣缸，氣缸的活塞桿連接至產品夾具；拾取頭包括固定塊和吸軸，固定塊設有中心孔，吸軸豎向滑動設于中心孔、且吸軸上下兩端伸出固定塊；吸軸上端的兩側、以及固定塊下端的兩側分別設有接桿，固定塊兩側的接桿與吸軸兩側的接桿呈上下對應，且固定塊兩側的接桿與吸軸兩側的接桿之間連接有拉簧；吸軸設有上下貫通的中心真空氣孔，且吸軸的上端設有與中心真空氣孔相通的氣管接頭。

進一步地，所述接桿的外端設有凸臺。

進一步地，所述吸軸的上端為法蘭臺，接桿連接于法蘭臺上徑向相對的兩側，氣管接頭連接在法蘭臺的上端。

本實用新型的有益效果是，完成的產品在產品夾具上等待下料，拾取頭將產品夾具中的產品吸起下料，氣缸再回位承接下一個進入到此工位產品夾具內的產品，再由拾取頭拾取下料，如此往復自動下料，避免人工周期性重復操作，效率高，一致性高。

附圖說明

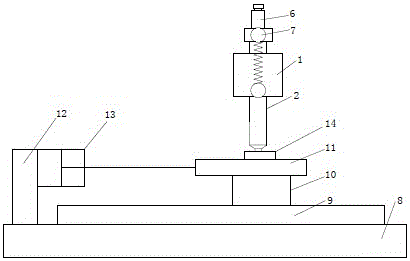

圖1是本實用新型提供的往復移動出料機構的剖視圖；

圖2是圖1的側視圖。

具體實施方式

下面通過具體的實施例子并結合附圖對本實用新型做進一步的詳細描述。

圖1、圖2示出了本實用新型提供的往復移動出料機構，包括底座8、滑軌9、與滑軌9配合的滑塊10、產品夾具11、拾取頭、支架12；滑軌9固定在底座8上，產品夾具11固定在滑塊10上，拾取頭位于產品夾具11的上方；支架12位于滑軌9的一端外側、并固定在底座8上，支架12上水平裝有氣缸13，氣缸13的活塞桿連接至產品夾具11；拾取頭包括固定塊1和吸軸2，固定塊1設有中心孔，吸軸2豎向滑動設于中心孔、且吸軸2上下兩端伸出固定塊1；吸軸2上端的兩側、以及固定塊1下端的兩側分別設有接桿3，固定塊1兩側的接桿3與吸軸2兩側的接桿3呈上下對應，且固定塊1兩側的接桿3與吸軸2兩側的接桿3之間連接有拉簧4；吸軸2設有上下貫通的中心真空氣孔5，且吸軸2的上端設有與中心真空氣孔5相通的氣管接頭6。

氣管接頭6的下端設有外錐螺紋，吸軸2的上端設有與外錐螺紋配合的內錐螺紋，通過螺紋配合固定氣管接頭6，方便密封，也容易加工。

各接桿3的外端均設有凸臺7，防止拉簧4脫落。吸軸2的上端為法蘭臺，接桿3連接于法蘭臺上徑向相對的兩側，氣管接頭6連接在法蘭臺的上端。

拾取頭通過吸軸2下端接觸工件，繼續下行壓縮拉簧4，保證吸軸2下端與產品14充分完全接觸，真空氣體經氣管接頭6通入吸軸的中心真空氣孔5內，將產品14牢固的吸附在吸軸2的下端，提起固定塊1上行、拉簧4回位，完成產品14拾取動作，整個過程吸軸2在固定塊1內上下滑動，通過該滑動配合實現拾取動作，結構靈活小巧輕便，適用性高。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，在本實用新型的精神和原則內可以有各種更改和變化，這些等同的變型或替換等，均包含在本實用新型的保護范圍之內。
