本實用新型涉及安裝機械設備領域，特別涉及一種快捷鏈條安裝機構。

背景技術：

在鏈條傳動的生產線中，經常發生傳動鏈條因保養不當或磨損嚴重造成鏈條斷裂或損壞的情況，這就需要維修工人重新連接斷掉的鏈條或重新更換，在中心距較大，因鏈條自身重量及安裝時需拉緊鏈條導致安裝難度大，費事費力，安裝麻煩。

公開于該背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：

本實用新型的目的在于提供一種鏈條安裝機構，從而克服安裝鏈條困難、費時費力且安裝效率低的缺點。

為實現上述目的，本實用新型提供了一種鏈條安裝機構，包括：固定套筒，該固定套筒上設有導槽，所述固定套筒上設有第一鏈條勾；活動桿，其包括導桿，所述導桿一端設有第二鏈條勾，所述導桿上設有外螺紋，所述導桿套設于所述套筒內并穿過所述套筒的端部，所述第二鏈條勾穿過所述導槽并遠離所述第一鏈條勾設置；以及拉緊螺母，其內壁設有內螺紋，其設于所述導桿上；其中，所述拉緊螺母與所述導桿相互嚙合傳動，以驅動所述導桿在所述固定套筒的導槽內移動。

優選地，上述技術方案中，所述固定套筒上設有第一手柄。

優選地，上述技術方案中，所述固定套筒設有上導槽和下導槽，所述上導槽和下導槽對稱設置，所述活動桿還包括第二手柄，其與所述導桿一體成型；在使用狀態下，所述第二鏈條勾穿過所述上導槽，所述第二手柄穿過所述下導槽，所述導桿套可活動的設于所述套筒內。

與現有技術相比，本實用新型具有如下有益效果：本實用新型鏈條安裝機構，使用時，利用該機構可將斷裂的鏈條勾在鏈條勾上，用扳手轉動螺母可將鏈條慢慢拉近拉緊輕松安裝，提高工作效率。

附圖說明

圖1是根據本實用新型的鏈條安裝機構的結構示意圖。

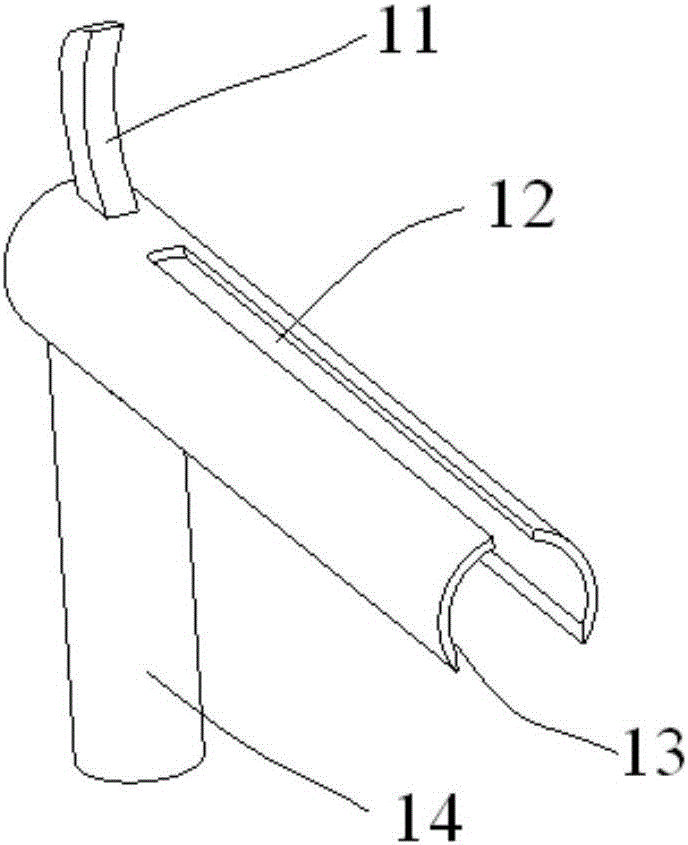

圖2是根據本實用新型的鏈條安裝機構中套筒的結構示意圖。

圖3是根據本實用新型的鏈條安裝機構中活動桿的結構示意。

具體實施方式

下面結合附圖，對本實用新型的具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

如圖1至圖3所示，根據本實用新型具體實施方式的一種鏈條安裝機構，包括：固定套筒1和活動桿2。固定套筒1上設有第一鏈條勾11。固定套筒1上設有上導槽12和下導槽13，所述上導槽12和下導槽13對稱設置，下導槽開口的寬度大于上導槽開口的寬度。固定套筒1上設有第一手柄14?；顒訔U2包括導桿21和第二手柄22，第二手柄22與導桿21一體成型。導桿21一端設有第二鏈條勾23，所述導桿上設有外螺紋，所述導桿21套設于所述套筒1內并穿過所述套筒2的端部，所述第二鏈條勾23穿過所述上導槽12并遠離所述第一鏈條勾設置，所述第二手柄22穿過所述下導槽13，所述導桿21套可活動的設于所述套筒內。拉緊螺母3內壁設有內螺紋，其設于所述導桿21上。使用時，利用該機構可將斷裂的鏈條勾在鏈條勾上，用扳手轉動螺母，所述拉緊螺母與所述導桿相互嚙合傳動，以驅動所述導桿在所述固定套筒的導槽內移動?？蓪㈡湕l慢慢拉近拉緊輕松安裝，提高工作效率。
