本實用新型涉及機械領域，特別涉及一種冷彎機組的校正機構的制造技術領域。

背景技術：

現有冷彎機組對型鋼進行加工，其通過上、下輥傳動一道一道逐步變形，加工出來的型鋼，由于靠兩立輥控制產品，其差品質量不高，合格率偏低，產品會出現栽頭，翹頭，左右扭曲（鐮刀彎）的問題；因此需要一種校正機構來對產品進行校正，以提高合格率。

技術實現要素：

為了解決上述現有產品的問題，本實用新型提供一種冷彎機組四輥校正機構。

本實用新型包括校正架、四輥校正組合機構，所述四輥校正組合機構可調整式固定在所述校正架上，所述四輥校正組合機構包括連接主板、豎向設置的上輥、下輥，水平設置的左輥、右輥，所述上輥、下輥、左輥、右輥分別通過支架固定在所述連接主板上，所述連接主板豎向固定在所述校正架上，所述連接主板的中部設置有供工件通過的通孔，所述上輥、下輥、左輥、右輥的兩端部分別通過軸承、軸承座可調節式固定在所述支架上，所述上輥、下輥的軸向相互平行，所述上、下輥設置在同一豎直平面，所述左、右輥軸向相互平行，所述左、右輥設置在同一水平面，所述上、下、左、右輥之間相互對應呈“十”字形中間有供工件經過的通道。

本實用新型所述校正架包括兩根立柱、導向滑塊、調節大圓盤、蝸桿、第一手輪、第二手輪，所述導向滑塊滑動配合在兩根所述立柱上，兩根所述立柱的上端之間固定連接一水平支撐桿，所述水平支撐桿中點位置設置螺孔，在所述導向滑塊的上端連接水平設置的傳動塊，所述傳動塊的上端中部設置球頭連接塊，在所述水平支撐桿中部通過螺孔連接一調節螺桿，所述調節螺桿的下端通過球頭連接在所述球頭連接塊內，所述調節螺桿的上端連接第一手輪；所述調節大圓盤為一中空的圓筒，所述調節大圓盤貫穿所述導向滑塊，所述調節大圓盤可轉動式固定在所述導向滑塊內，所述調節大圓盤與所述連接主板中部的通孔對應，所述調節大圓盤的前端與所述連接主板固定連接，所述調劑大圓盤的后端部外側壁圓周面上設置一圈均勻的輪齒，在所述傳動塊的后側端設置兩個支撐臂，所述蝸桿水平支撐連接在兩個所述支撐臂之間，所述蝸桿的一端伸出其中一個支撐臂，所述伸出支撐臂的蝸桿的端部連接所述第二手輪，所述蝸桿與所述調節大圓盤的輪齒嚙合。

本實用新型固定所述上、下、左、右輥的支架分別為四個L型支撐塊，各所述L型支撐塊的分別相互背對且中心對稱設置，四個L型支撐塊之間形成“十”字連接間隔，各所述L型支撐塊分別固定在所述連接主板上，各所述L型支撐塊的兩個側壁上分別設置開口連接槽，各開口連接槽內分別緊密配合連接所述軸承座，在各所述開口連接槽的開口處設置支撐橫桿，所述支撐橫桿的兩端分別通過螺栓固定在所述L型支撐塊的側壁頂端，各所述支撐橫桿的中點位置分別設置螺孔，所述支撐橫桿通過螺孔連接螺桿，所述螺桿的下端設置成T型，在所述軸承座的近端設置T型槽，所述螺桿的下端配合在所述T型槽內，所述螺桿的上端設置成四角螺頭。

本實用新型工作時，工件經過調節大圓盤中部、再經過連接主板進入四輥之間進行校正，通過轉動第一手輪可以調整四輥校正組合的高度，通過轉動第二手輪可以通過蝸桿帶動調節大圓盤轉動，可以調整四輥校正組合的角度，同時上、下輥可通過螺桿靈活機動調整期高度，左、右輥的也通過螺桿在兩側靈活機動調整，四個輥均為無動力輥，可以做到同步校正，整個機構通過燕尾槽固定在成品機座上，本機構結構簡單、靈活機動、可調節，適用范圍廣；通過本機構產品合格率打打提高，調整方便，使用時，勞動強度低，效率高。

附圖說明

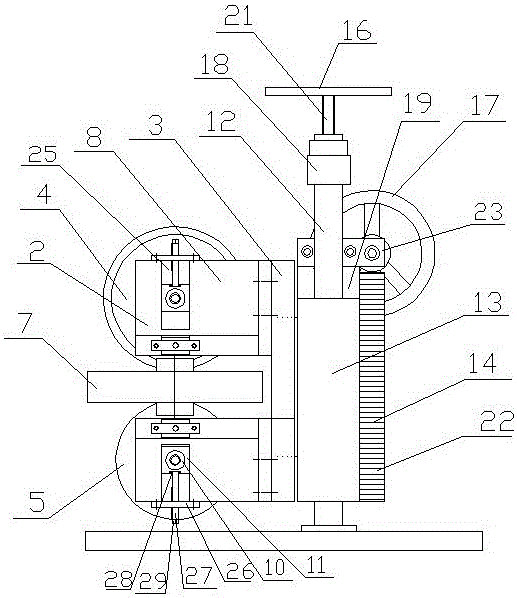

圖1為本實用新型的一種結構示意圖；

圖2為圖1的右視圖；

圖3為圖1的后視圖。

具體實施方式

如圖1、2所示，本冷彎機組四輥校正機構，包括校正架1、四輥校正組合機構2，四輥校正組合機構2可調整式固定在校正架1上，四輥校正組合機構2包括連接主板3、豎向設置的上輥4、下輥5，水平設置的左輥6、右輥7，上輥3、下輥4、左輥5、右輥6分別通過支架8固定在連接主板3上，連接主板3豎向固定在校正架1上，連接主板3的中部設置有供工件通過的通孔9，上輥4、下輥5、左輥6、右輥7的兩端部分別通過軸承10、軸承座11可調節式固定在支架8上，上輥4、下輥5的軸向相互平行，上、下輥4、5設置在同一豎直平面，左、右輥6、7軸向相互平行，左、右輥6、7設置在同一水平面，上、下、左、右輥4、5、6、7之間相互對應呈“十”字形中間有供工件經過的通道。

校正架1包括兩根立柱12、導向滑塊13、調節大圓盤14、蝸桿15、第一手輪16、第二手輪17，導向滑塊13滑動配合在兩根立柱12上，兩根立柱12的上端之間固定連接一水平支撐桿18，水平支撐桿18中點位置設置螺孔，在導向滑塊13的上端連接水平設置的傳動塊19，傳動塊19的上端中部設置球頭連接塊20，在水平支撐桿18中部通過螺孔連接一調節螺桿21，調節螺桿21的下端通過球頭連接在球頭連接塊20內，調節螺桿21的上端連接第一手輪16；調節大圓盤14為一中空的圓筒，調節大圓盤14貫穿導向滑塊13，調節大圓盤14可轉動式固定在導向滑塊13內，調節大圓盤14與連接主板3中部的通孔對應，調節大圓盤14的前端與連接主板3固定連接，調劑大圓盤14的后端部外側壁圓周面上設置一圈均勻的輪齒22，在傳動塊19的后側端設置兩個支撐臂23，蝸桿15水平支撐連接在兩個支撐臂23之間，蝸桿15的一端伸出其中一個支撐臂23，伸出支撐臂23的蝸桿15的端部連接第二手輪17，蝸桿15與調節大圓盤14的輪齒22嚙合。

固定所述上、下、左、右輥4、5、6、7的支架8分別為四個L型支撐塊24，各L型支撐塊24的分別相互背對且中心對稱設置，四個L型支撐塊24之間形成“十”字連接間隔，各L型支撐塊24分別固定在連接主板3上，各L型支撐塊24的兩個側壁上分別設置開口連接槽25，各開口連接槽25內分別緊密配合連接軸承座11，在各開口連接槽25的開口處設置支撐橫桿26，支撐橫桿26的兩端分別通過螺栓固定在L型支撐塊24的側壁頂端，各支撐橫桿26的中點位置分別設置螺孔，支撐橫桿26通過螺孔連接螺桿27，螺桿27的下端設置成T型，在軸承座11的近端設置T型槽28，螺桿27的下端配合在T型槽28內，螺桿27的上端設置成四角螺頭29。
