本實用新型涉及一種光伏互聯銅帶連續冷擠壓加工設備技術領域，特別是一種光伏互聯銅帶連續冷擠壓切割裝置。

背景技術：

在銅材連續冷擠壓成型技術的作業過程中，首相需要將長度光亮的無氧或低氧銅桿開卷矯直，然后送入擠壓成型機頭中通過擠壓加工成特定規格和形狀的大長度光亮的無氧或低氧銅型材，然后通過卷繞設備卷繞成卷打包擺放；或者通過銅材擠壓成型同步切斷裝置將擠壓成型后的無氧或低氧銅型材切割成標準長度的桿材，然后成捆地打包裝運儲藏。由于光伏互聯銅帶本身剛度較低，在受外力作用下容易發生變形，而現有技術中的光伏互聯銅帶連續冷擠壓切割裝置在進行切割作業的時候，光伏互聯銅帶固定不穩定，在切割時容易發生偏移，從而使光伏互聯銅帶整體容易發生彎曲變形，而且切口處由于光伏互聯銅帶偏移導致切口不規整，切面與光伏互聯銅帶的長度方向垂直性不佳。

技術實現要素：

為了克服現有技術的不足，本實用新型提供了一種光伏互聯銅帶連續冷擠壓切割裝置，使光伏互聯銅帶整體在進行切割作業的時候不會發生彎曲變形，而且切口處的結構不規整，切面與光伏互聯銅帶的長度方向垂直性好，滿足實際使用要求。

本實用新型解決其技術問題所采用的技術方案是：

一種光伏互聯銅帶連續冷擠壓切割裝置，包括水平設置的銅桿連續冷擠壓輸送抬板、軸線平行于所述銅桿連續冷擠壓輸送抬板設置的銅桿連續冷擠壓切割片、用于固定安裝所述銅桿連續冷擠壓切割片的銅桿切割活動導柱、分別設置于所述銅桿連續冷擠壓切割片兩側的上游切割夾持固定機構和下游切割夾持固定機構，所述上游切割夾持固定機構和所述下游切割夾持固定機構沿所述銅桿連續冷擠壓輸送抬板的延伸方向排布，所述銅桿切割活動導柱水平設置且垂直于所述銅桿連續冷擠壓輸送抬板；所述上游切割夾持固定機構和所述下游切割夾持固定機構且均包括設置于所述銅桿連續冷擠壓輸送抬板上方的銅桿切割活動壓塊和設置于所述銅桿連續冷擠壓輸送抬板上且位于所述銅桿切割活動壓塊正下方的銅桿切割防滑膠墊。

作為上述技術方案的進一步改進，每個所述銅桿切割活動壓塊的上方設置有一個銅桿切割活動壓緊氣缸，所述銅桿切割活動壓緊氣缸的活塞桿朝下豎直設置，且所述銅桿切割活動壓塊固定設置于所述銅桿切割活動壓緊氣缸的活塞桿下端。

作為上述技術方案的進一步改進，所述銅桿連續冷擠壓輸送抬板上設置有用于安裝所述銅桿切割防滑膠墊的防滑膠墊安裝鏤空通孔；每個所述銅桿切割防滑膠墊的下方設置有一個銅桿切割膠墊抬升氣缸，所述銅桿切割膠墊抬升氣缸的活塞桿朝上豎直設置，且所述銅桿切割防滑膠墊固定設置于所述銅桿切割膠墊抬升氣缸的活塞桿上端。

作為上述技術方案的進一步改進，所述銅桿切割膠墊抬升氣缸的活塞桿上端設置有防滑膠墊安裝固定塊，所述防滑膠墊安裝固定塊的頂面設置有防滑膠墊安裝槽，所述銅桿切割防滑膠墊的下端固定設置于所述防滑膠墊安裝槽中。

與現有技術相比較，本實用新型的有益效果是：

本實用新型所提供的一種光伏互聯銅帶連續冷擠壓切割裝置，在進行切割作業的時候，能夠穩定地固定光伏互聯銅帶使之在切割時不易發生偏移，從而使光伏互聯銅帶整體不會發生彎曲變形，而且切口處的結構不規整，切面與光伏互聯銅帶的長度方向垂直性好，滿足實際使用要求。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

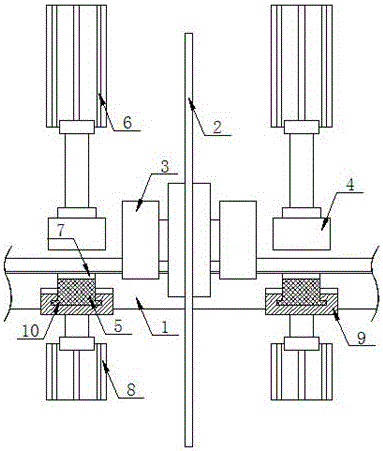

圖1是本實用新型所述的一種光伏互聯銅帶連續冷擠壓切割裝置的結構示意圖。

具體實施方式

參照圖1，圖1是本實用新型一個具體實施例的結構示意圖。

如圖1所示，一種光伏互聯銅帶連續冷擠壓切割裝置，包括水平設置的銅桿連續冷擠壓輸送抬板1、軸線平行于所述銅桿連續冷擠壓輸送抬板1設置的銅桿連續冷擠壓切割片2、用于固定安裝所述銅桿連續冷擠壓切割片2的銅桿切割活動導柱3、分別設置于所述銅桿連續冷擠壓切割片2兩側的上游切割夾持固定機構和下游切割夾持固定機構，所述上游切割夾持固定機構和所述下游切割夾持固定機構沿所述銅桿連續冷擠壓輸送抬板1的延伸方向排布，所述銅桿切割活動導柱3水平設置且垂直于所述銅桿連續冷擠壓輸送抬板1；所述上游切割夾持固定機構和所述下游切割夾持固定機構且均包括設置于所述銅桿連續冷擠壓輸送抬板1上方的銅桿切割活動壓塊4和設置于所述銅桿連續冷擠壓輸送抬板1上且位于所述銅桿切割活動壓塊4正下方的銅桿切割防滑膠墊5。具體地，每個所述銅桿切割活動壓塊4的上方設置有一個銅桿切割活動壓緊氣缸6，所述銅桿切割活動壓緊氣缸6的活塞桿朝下豎直設置，且所述銅桿切割活動壓塊4固定設置于所述銅桿切割活動壓緊氣缸6的活塞桿下端。所述銅桿連續冷擠壓輸送抬板1上設置有用于安裝所述銅桿切割防滑膠墊5的防滑膠墊安裝鏤空通孔7；每個所述銅桿切割防滑膠墊5的下方設置有一個銅桿切割膠墊抬升氣缸8，所述銅桿切割膠墊抬升氣缸8的活塞桿朝上豎直設置，且所述銅桿切割防滑膠墊5固定設置于所述銅桿切割膠墊抬升氣缸8的活塞桿上端。當需要進行切割作業時，所述銅桿切割活動壓塊4向下運動，所述銅桿切割防滑膠墊5向上運動，共同夾持固定光伏互聯銅帶使之切割時不會發生偏移；當切割作業完成后，所述銅桿切割活動壓塊4向上運動，所述銅桿切割防滑膠墊5向下運動，以減小光伏互聯銅帶通過的阻力。

進一步地，所述銅桿切割膠墊抬升氣缸8的活塞桿上端設置有防滑膠墊安裝固定塊9，所述防滑膠墊安裝固定塊9的頂面設置有防滑膠墊安裝槽10，所述銅桿切割防滑膠墊5的下端固定設置于所述防滑膠墊安裝槽10中。所述改進便于長期使用后更換磨損的所述銅桿切割防滑膠墊5。

以上對本實用新型的較佳實施進行了具體說明，當然，本實用新型還可以采用與上述實施方式不同的形式，熟悉本領域的技術人員在不違背本實用新型精神的前提下所作的等同的變換或相應的改動，都應該屬于本實用新型的保護范圍內。
