本發明涉及鍋爐焊接設備技術領域。

背景技術：

熔化極氣體保護焊是利用焊絲與工件間產生的電弧作熱源將金屬熔化的焊接方法。焊接過程中，電弧熔化焊絲和母材形成的熔池及焊接區域在惰性氣體或活性氣體的保護下，可以有效地阻止周圍環境空氣的有害作用。熔化極氣體保護焊是一種明弧焊。焊接過程中電弧及熔池的加熱熔化情況清晰可見，便于發現問題與及時調整，故焊接過程與焊縫質量易于控制。熔化極混合氣體保護焊是采用在惰性氣體中加入一定量的活性氣體，如氬氣加二氧化碳?xì)怏w<ar-f-coz)，氬氣加氧氣(ar十oz)，氬氣加氧氣和二氧化碳?xì)怏w(ar--oz-}co2）等作為保護氣體的一種熔化極氣體保護電弧焊方法。埋弧焊（含埋弧堆焊及電渣堆焊等）是一種電弧在焊劑層下燃燒進行焊接的方法。其固有的焊接質量穩定、焊接生產率高、無弧光及煙塵很少等優點，使其成為壓力容器、管段制造、箱型梁柱等重要鋼結構制作中的主要焊接方法。近年來，雖然先后出現了許多種高效、優質的新焊接方法，但埋弧焊的應用領域依然未受任何影響。從各種熔焊方法的熔敷金屬重量所占份額的角度來看，埋弧焊約占10%左右，且多年來一直變化不大。

在鍋爐爐壁的焊接制造過程中，往往需要采用熔化極氣體保護焊和埋弧焊兩種焊接形式，由于鍋爐爐壁體型較大，傳統的人工焊接有一定困難，對焊工的要求較高，焊接效率和質量往往難以保證。

技術實現要素：

本發明提供一種鍋爐雙焊頭焊接系統，具有能提高焊接效率和質量、節省空間的特點。

本發明提供的一種鍋爐雙焊頭焊接系統，包括雙頭焊接裝置和滾筒裝置，所述雙頭焊接裝置包括立柱、立柱底座、升降機構、平動機構、熔化極氣體保護焊機構和埋弧焊機構；所述立柱底端固定在所述立柱底座上，所述立柱與立柱底座之間設有轉向機構，所述轉向機構設有鎖死機構，所述立柱上設有升降機構，升降機構與平動機構連接，平動機構左右兩端分別與熔化極氣體保護焊機構和埋弧焊機構相連；所述滾筒裝置包括滾筒連接座、滾筒支撐、承托滾輪和滾筒減速電機，至少三個所述滾筒支撐固定在所述滾筒連接座上，所述滾筒支撐上部轉動連接有所述承托滾輪，且至少一個所述承托滾輪由所述滾筒減速電機帶動轉動；所述滾筒裝置設置在平動機構一端的下方。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒裝置的主軸線方向與平動機構的平動方向平行。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述立柱沿高度方向至少有兩條相背設置的升降軌道，所述立柱上還設有沿高度方向排列的防滑塊。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述升降機構包括平動槽件、行走輪、鉸鏈和卷揚機，所述行走輪的槽扣在所述升降軌道，且所述行走輪的轉動軸轉動固定在所述平動槽件相對所述立柱的一側，所述卷揚機位于所述立柱頂端，所述鉸鏈一端連接所述卷揚機，另一端固定在所述平動槽件相對所述立柱的一側，所述平動槽件相背所述立柱的一側開設有c形槽口。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述平動機構包括橫梁、平動齒條和平動齒輪，所述橫梁位于所述平動槽件的c形槽口之內，所述平動齒條沿所述橫梁長度方向固定在所述橫梁位于c形槽口封閉側的一側，所述平動齒條齒牙朝下，所述平動齒輪與所述平動齒條嚙合，所述平動減速電機固定在所述平動槽件上，所述平動減速電機的轉軸通過所述平動槽件側壁驅動所述平動齒輪。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述橫梁左右兩端均設有焊接臂，兩個所述焊接臂上分別設有熔化極氣體保護焊機構和埋弧焊機構。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒連接座還設有用于調節所述承托滾輪所在平面的傾斜角度的調平機構和用于調節所述滾筒支撐之間距離的調距機構。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述轉向機構為軸承結構，所述鎖死機構機構為緊固螺栓結構。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述立柱中下部還設有控制箱。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒裝置為位置移動式結構；所述滾筒連接座下部還設有行動輪，或所述滾筒裝置上設有吊耳。

本發明所述技術方案所產生的有益效果為：

本發明提供的一種鍋爐雙焊頭焊接系統在同一套焊接設備上設置兩個焊接機構，且兩個焊接設備均位于高處，能有效節省焊接設備所占用的空間，同時，采用機械臂的形式進行焊接，并配合滾筒裝置轉動實現鍋爐爐壁的焊接，取代人工，能有效提高焊接效率和質量，節省人工，降低生產成本。

附圖說明

圖1是本發明一種實施例的結構示意圖；

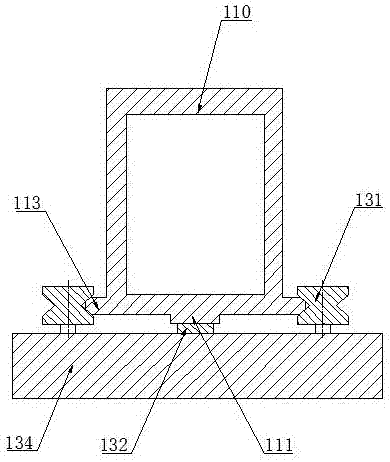

圖2是本發明圖1實施例a-a截面的結構示意圖；

圖3是本發明圖1實施例b-b截面的結構示意圖。

上述附圖中標記對應關系為：

110立柱；111防滑塊；112轉向機構；113升降軌道；

120立柱底座；

131行走輪；132鉸鏈；133卷揚機；134平動槽件；

141平動齒條；142平動齒輪；143平動減速電機；144橫梁；

150焊接臂；151熔化極氣體保護焊機構；152埋弧焊機構；

160控制箱；

210滾筒連接座；

220滾筒支撐；221承托滾輪；222滾筒減速電機；

300爐壁；400硬化地面。

具體實施方式

下面結合附圖和具體實施方式對本發明作進一步詳細的說明。

參考附圖1、附圖2和附圖3，本發明提供的一種鍋爐雙焊頭焊接系統，包括雙頭焊接裝置和滾筒裝置，所述雙頭焊接裝置包括立柱110、立柱底座120、升降機構、平動機構、熔化極氣體保護焊機構151和埋弧焊機構152；所述立柱110底端固定在所述立柱底座120上，所述立柱110與立柱底座120之間設有轉向機構112，所述轉向機構112設有鎖死機構，所述立柱110上設有升降機構，升降機構與平動機構連接，平動機構左右兩端分別與熔化極氣體保護焊機構151和埋弧焊機構152相連；所述滾筒裝置包括滾筒連接座210、滾筒支撐220、承托滾輪221和滾筒減速電機222，至少三個所述滾筒支撐220固定在所述滾筒連接座210上，所述滾筒支撐220上部轉動連接有所述承托滾輪221，且至少一個所述承托滾輪221由所述滾筒減速電機222帶動轉動；所述滾筒裝置設置在平動機構一端的下方。

滾筒裝置不與硬化地面固定連接，使用時，將鍋爐爐壁300安放在滾筒裝置上由承托滾輪221托起，調整滾筒裝置位置在焊接臂150的作業范圍內，調節轉向機構112、升降機構和平動機構將熔化極氣體保護焊機構151或埋弧焊機構152的焊槍對準焊縫。當焊接環向焊縫時，啟動滾筒減速電機222帶動承托滾輪221和爐壁300轉動，開啟熔化極氣體保護焊機構151或埋弧焊機構152開始焊接；當焊接直焊縫時，調整滾筒裝置，使焊縫與焊槍行走方向一致，開啟熔化極氣體保護焊機構151或埋弧焊機構152并調節平動機構，使焊槍行走完成焊接。當一種焊接完成后，將滾筒裝置或滾筒本身轉移到雙頭焊接裝置另一側進行焊接即可，也可轉動雙頭焊接裝置調換焊頭。

本發明的一種實施例中，熔化極氣體保護焊機構151配有焊接角擺動器輔助裝置，全數字控制方式，可實現焊槍沿焊縫方向左右擺動,增加焊縫寬度，改善焊縫成型和提高生產率，主要適用于mig/mag、tig焊槍的擺動運動，適合于角焊縫和大坡口平對接焊縫，可預置8組不同的擺動參數，具有內部手動控制及遠程接口自動控制，每組參數可進行左/右擺動速度、左/右擺幅、中心位置、左/右位置停留時間等參數的程序控制。

進一步地，參考附圖1，前述的一種鍋爐雙焊頭焊接系統中，所述立柱底座120通過預埋螺栓固定在硬化地面400上，以保證雙頭焊接裝置的穩固，防止發生危險。

進一步地，參考附圖1，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒裝置的主軸線方向與平動機構的平動方向平行。

進一步地，參考附圖1和附圖2，前述的一種鍋爐雙焊頭焊接系統中，所述立柱110沿高度方向至少有兩條相背設置的升降軌道113，所述立柱110上還設有沿高度方向排列的防滑塊111。

進一步地，參考附圖1和附圖2，前述的一種鍋爐雙焊頭焊接系統中，所述升降機構包括平動槽件134、行走輪131、鉸鏈132和卷揚機133，所述行走輪131的槽扣在所述升降軌道113，且所述行走輪131的轉動軸轉動固定在所述平動槽件134相對所述立柱110的一側，所述卷揚機133位于所述立柱110頂端，所述鉸鏈132一端連接所述卷揚機133，另一端固定在所述平動槽件134相對所述立柱110的一側，所述平動槽件134相背所述立柱110的一側開設有c形槽口。

進一步地，參考附圖1和附圖2，前述的一種鍋爐雙焊頭焊接系統中，所述平動機構包括橫梁144、平動齒條141和平動齒輪142，所述橫梁144位于所述平動槽件134的c形槽口之內，所述平動齒條141沿所述橫梁144長度方向固定在所述橫梁144位于c形槽口封閉側的一側，所述平動齒條141齒牙朝下，所述平動齒輪142與所述平動齒條141嚙合，所述平動減速電機143固定在所述平動槽件134上，所述平動減速電機143的轉軸通過所述平動槽件134側壁驅動所述平動齒輪142。

進一步地，參考附圖1，前述的一種鍋爐雙焊頭焊接系統中，所述橫梁144左右兩端均設有焊接臂150，兩個所述焊接臂150上分別設有熔化極氣體保護焊機構151和埋弧焊機構152。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒連接座210還設有用于調節所述承托滾輪221所在平面的傾斜角度的調平機構和用于調節所述滾筒支撐220之間距離的調距機構。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述轉向機構112為軸承結構，所述鎖死機構機構為緊固螺栓結構。在本發明的一種實施例中，立柱110底端通過一端的立柱法蘭固定在所述立柱底座120，立柱法蘭與立柱底座120之間還設有使立柱110繞立柱110主軸線方向轉動的轉向機構112，轉向機構112設有鎖死機構。轉向機構112可以是轉軸、軸承等機械結構，也可以是電控的輪盤結構，但是轉向機構112須設有鎖死機構，保證焊接時立柱110不能隨意轉動，保證焊接質量。這樣雙頭焊接裝置就能夠轉換焊接頭，不必在轉換焊接方式時來回移動滾筒裝置。

進一步地，參考附圖1，前述的一種鍋爐雙焊頭焊接系統中，所述立柱110中下部還設有控制箱160。控制箱160通過控制各機構的動力或驅動裝置進行控制，由于在焊接時需要一定的焊接高度，控制箱160位于立柱110中下部，不會影響焊接的進行，既便于操作人員控制，又節省空間。

本發明的一種實施例中，采用集成式控制系統，將操作系統、焊接控制系統集成于主控柜內，內設有氣保焊和埋弧焊轉換開關，主控柜遠離高溫作業區，傳統布局將焊接控制箱放置于機頭旁，筒體內縫焊接時，容易使電子元件處于超過50℃的超限環境溫度下，造成設備故障率高，且操作、調整、觀測不便，本發明克服了這些問題，更加安全、方便；采用無線手控盒控制，解決了有線控制操作不方便及容易斷線等問題，手控盒面板除可控制操作機全部動作和系統急停外，還可進行焊接啟動/停止、焊接手動送絲控制、焊接電流電壓觀測和調節，以及聯動控制等功能接口，操作更加簡便，能節約人工投入、提高焊接效率。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述滾筒裝置為位置移動式結構；所述滾筒連接座210下部還設有行動輪，或所述滾筒裝置上設有吊耳。所述滾筒連接座210下部還設有行動輪，以便于移動滾筒裝置。若行動輪采用有軌行動輪，需設置配套的環繞立柱110的軌道；若行動輪采用無軌行動輪，需保證地面平整。同時行動輪也需設有鎖死機構。吊耳用于起吊移動滾筒裝置。

進一步地，前述的一種鍋爐雙焊頭焊接系統中，所述立柱110高度為2m～5m，兩個所述焊接臂150的遠端距離為2m～5m。

本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以對本發明進行若干改進和修飾，這些改進和修飾也落入本發明權利要求的保護范圍內。
