本發明涉及一種擰絲工具，具體涉及一種低阻力電動擰絲機。

背景技術：

現在的橋梁工程，房建工程中，都需要將鋼筋連接加長至所需的尺寸，特別是橋墩的鋼籠制作，連接工作量大，需要有較大的人力投入。目前用螺紋連接加長鋼筋的辦法，一般是手工擰，其效率低下，工人勞動強度大；還有采用電動擰絲機，專利CN204262716U公告一種電動擰絲機，是采用電機帶動通過主動齒輪和從動齒輪依次帶動快開合夾具在快開合固定套內轉動，快開合固定套對快開合固定夾具有固定、支撐和保護作用，但是同時快開合固定套內壁和快開合固定家具外壁之間摩擦阻力較大，存在噪音大、磨損大的缺陷。

技術實現要素：

本發明所要解決的技術問題是現有的電動擰絲機的快開合固定套內壁和快開合固定家具外壁之間摩擦阻力較大，目的在于提供一種低阻力電動擰絲機，有利于減小摩擦阻力，降低磨耗損失，減小噪音。

本發明通過下述技術方案實現：

一種低阻力電動擰絲機，包括快開合固定套和快開合夾具，所述快開合固定套和快開合夾具均由兩個半圓環柱鉸接連接構成，所述快開合固定套的每個半圓環柱內壁上均凸設有兩個半圓環狀摩擦筋。

現有技術中，使用時先將快開合夾具打開，將待加長鋼筋安裝在夾具上，然后閉合快開合夾具，將快開合夾具放置在快開合固定套上，再將快開合固定套閉合固定，在電機的轉動帶動下，依次帶動主動齒輪、從動齒輪合快開合夾具轉動。此時快開固定套位置固定，而快開合夾具相對于快開合固定套轉動，摩擦阻力較大。本發明通過在快開合固定套的內壁上凸出設置由兩個半圓環構成的摩擦筋，共構成兩個完整的圓環狀的摩擦筋，此時，快開合夾具的外側壁僅與摩擦筋接觸，接觸面積由面面接觸變為線面接觸，大大減小了接觸面積，降低了摩擦阻力，減小磨耗損失，同時噪音也相對減弱。摩擦筋可通過一體化焊接設置或活動連接設置。

優選地，所述快開合固定套的半圓環柱徑向開口兩端各設有兩個第一滑槽，所述第一滑槽的長軸伸展方向與半圓環柱的軸向平行，且所述第一滑槽的長軸長度小于所述半圓環柱長度的一半；所述摩擦筋的徑向兩端設有與所述第一滑槽相適配的滑塊；所述半圓環柱徑向開口量端面上設有與所述第一滑槽垂直交錯連通的螺紋孔；所述摩擦筋通過滑塊沿第一滑槽(4)移動設于快開合固定套的半圓環柱上，通過沉頭螺栓旋入所述螺紋孔將摩擦筋固定在快開合固定套的半圓環柱上。

本發明采用摩擦筋上的滑塊和快開合固定套內壁上的滑槽相配合進行活動連接，再通過沉頭螺栓進行固定防止滑塊在定位后再沿滑槽進行滑動。由于摩擦筋屬于易耗部件，可通過將摩擦筋通過活動連接方式設置在快開合固定套內壁上，可方便用戶安裝、拆卸和維修操作。

優選地，所述摩擦筋上且位于兩個滑塊之間的外壁上還設有支撐滑塊，所述快開合固定套的半圓環柱內壁上沿軸向設有與所述支撐滑塊相適配的第二滑槽。

通過摩擦筋兩端的滑塊和快開合固定套的半圓環柱兩端的滑槽配合，將摩擦筋和快開合固定套進行活動連接，再在摩擦筋的兩個滑塊之間增設一個滑塊，主要起到增強支撐作用力的作用，防止摩擦筋變形。

優選地，所述快開合夾具的外壁上沿周向凸設有兩圈與所述摩擦筋相適配的摩擦凹槽。

通過在快開合夾具的外壁上周向環設一圈凸起，在凸起上開設凹槽，即可構成本發明所述的摩擦凹槽，通過摩擦凹槽與摩擦筋配合，使快開合固定套和快開合夾具進行線線接觸，有利于防止快開合夾具外側壁在長期摩擦作用下向內凹陷。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明一種低阻力電動擰絲機，現有技術中，使用時先將快開合夾具打開，將待加長鋼筋安裝在夾具上，然后閉合快開合夾具，將快開合夾具放置在快開合固定套上，再將快開合固定套閉合固定，在電機的轉動帶動下，依次帶動主動齒輪、從動齒輪合快開合夾具轉動。此時快開固定套位置固定，而快開合夾具相對于快開合固定套轉動，摩擦阻力較大。本發明通過在快開合固定套的內壁上凸出設置由兩個半圓環構成的摩擦筋，共構成兩個完整的圓環狀的摩擦筋，此時，快開合夾具的外側壁僅與摩擦筋接觸，接觸面積由面面接觸變為線線接觸，大大減小了接觸面積，降低了摩擦阻力，減小磨耗損失，同時噪音也相對減弱；

2、本發明一種低阻力電動擰絲機，本發明采用摩擦筋上的滑塊和快開合固定套內壁上的滑槽相配合進行活動連接，再通過沉頭螺栓進行固定防止滑塊在定位后再沿滑槽進行滑動。由于摩擦筋屬于易耗部件，可通過將摩擦筋通過活動連接方式設置在快開合固定套內壁上，可方便用戶安裝、拆卸和維修操作；

3、本發明一種低阻力電動擰絲機，通過摩擦筋兩端的滑塊和快開合固定套的半圓環柱兩端的滑槽配合，將摩擦筋和快開合固定套進行活動連接，再在摩擦筋的兩個滑塊之間增設一個滑塊，主要起到增強支撐作用力的作用，防止摩擦筋變形。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

圖1為本發明快開合固定套的展開結構示意圖；

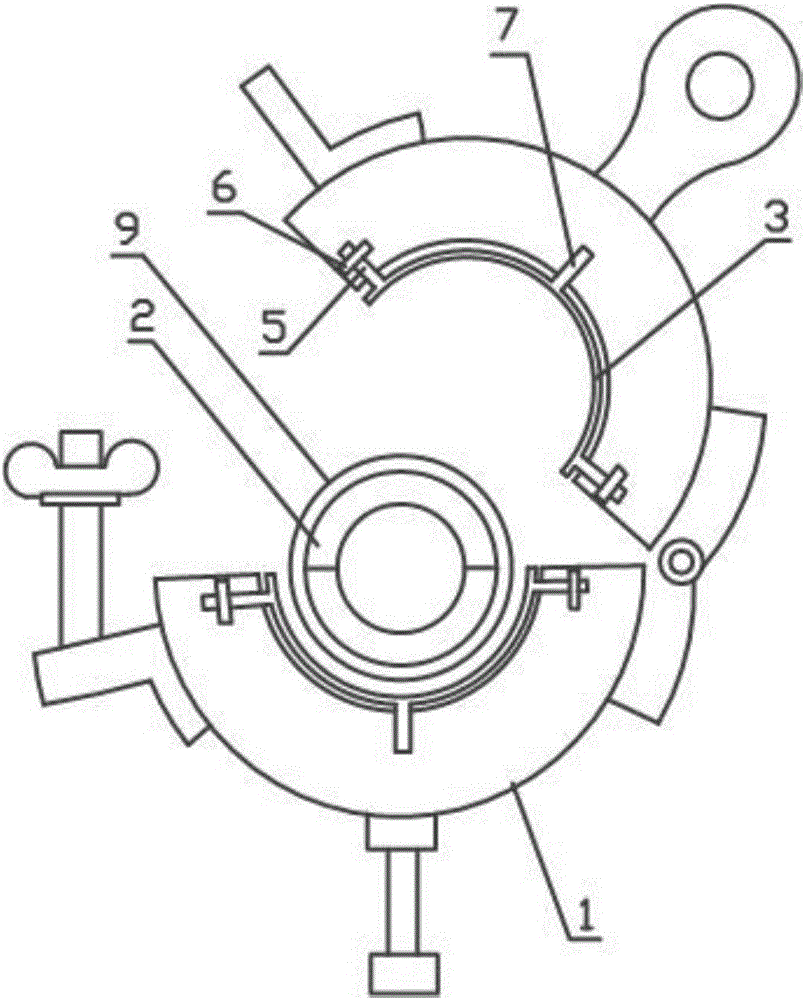

圖2為本發明快開合固定套和快開合夾具配合截面結構示意圖。

附圖中標記及對應的零部件名稱：1-快開合固定套，2-快開合夾具，3-摩擦筋，4-第一滑槽，5-滑塊，6-沉頭螺栓，7-支撐滑塊，8-第二滑槽，9-摩擦凹槽。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例1

如圖1所示，本發明一種低阻力電動擰絲機，包括快開合固定套1和快開合夾具1，所述快開合固定套1和快開合夾具2均由兩個半圓環柱鉸接連接構成，快開合固定套1的每個半圓環柱內壁上均凸設有兩個半圓環狀摩擦筋3，則在快開合固定套1處于閉合狀態時，四個半圓環狀摩擦筋3正好構成兩個完整的在快開合固定套1內壁周向環繞的摩擦筋3，摩擦筋3通過焊接一體化設置快開合固定套1的內壁上。

實施例2

如圖1和圖2所示，在實施例1的基礎上進一步改進，本發明提供了一種低阻力電動擰絲機，所述快開合固定套1的半圓環柱徑向開口兩端各設有兩個第一滑槽4，所述兩個第一滑槽4在半圓環柱的軸向方向上位于一條直線上，第一滑槽4的長軸伸展方向與半圓環柱的軸向平行，且所述第一滑槽4的長軸長度小于所述半圓環柱長度的一半；摩擦筋3的徑向兩端設有與第一滑槽4相適配的滑塊5。半圓環柱徑向開口量端面上設有與所述第一滑槽4垂直交錯連通的螺紋孔。摩擦筋3通過滑塊5沿第一滑槽4移動設于快開合固定套1的半圓環柱上，通過沉頭螺栓6旋入所述螺紋孔將摩擦筋3固定在快開合固定套1的半圓環柱上。

此外，在摩擦筋3上且位于兩個滑塊5之間的外壁上還設有支撐滑塊7，快開合固定套1的半圓環柱內壁上沿軸向設有與所述支撐滑塊7相適配的第二滑槽8。

實施例3

在實施例2的基礎上進一步改進，本發明提供了一種低阻力電動擰絲機，快開合夾具2的外壁上沿周向凸設有兩圈與所述摩擦筋3相適配的摩擦凹槽9。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
