本發明涉及分配器焊接用焊機。

背景技術：

制冷暖通行業的分配器在生產過程中需要進行焊接加工，現有的焊機對分配器不能夠進行有效的三軸位置調節，使得分配器的焊接作業不能夠便捷調整位置以配合焊接過程，造成焊接作業效率低下，產品的成品率低。并且，現有的焊接在焊接過程中，僅僅采用水冷的冷卻方式，不能夠在焊接過程中進行氣冷和氣體保護，使得焊接部件容易發生氧化，造成分配器的質量較差，嚴重影響企業的生產效率和經濟效益。

技術實現要素：

本發明的目的在于提供一種分配器焊接用焊機，旨在克服現有技術的缺陷。

為了實現上述目的，本發明的技術方案是設計分配器焊接用焊機，焊機包括機架中部的防護罩，防護罩前側的機架上設有水平的焊接平臺，防護罩后側的機架上設有氮?dú)鈨Υ嫦浜退溲h(huán)箱，焊接平臺上設有并列設置兩個工位，分別為第一工位和第二工位；每個工位上通過載具固定放置有被焊接的分配器；每個工位上側的防護罩上設有與該工位配合的氮?dú)饫鋮s頭、釬焊頭和水冷頭，氮?dú)饫鋮s頭通過管路和閥門與氮?dú)鈨Υ嫦溥B接，水冷頭通過管路和閥門與水冷循環箱連通；每個工位下方的機架上設有用于調整工位上載具和分配器位置的三軸調整裝置；防護罩前側面設有用于吸收排出氮?dú)獾奈L(fēng)罩。

三軸調整裝置包括設置在機架上的水平的底座，底座上側面設有水平橫向的橫軸滑軌，底座上方設有水平縱向的橫軸滑動塊，橫軸滑動塊的下側面通過滑槽與橫軸滑軌滑動配合，底座上設有用于調整橫軸滑動塊相對于底座位置的橫軸螺桿，橫軸螺桿與橫軸滑動塊上的螺紋配合；橫軸螺桿水平橫向設置；橫軸滑動塊上側面設有水平縱向的縱軸滑軌，橫軸滑動塊上方設有水平橫向的縱軸滑動塊，縱軸滑動塊的下側面通過滑槽與縱軸軸滑軌滑動配合，橫軸滑動塊上設有用于調整縱軸滑動塊相對于橫軸滑動塊位置的縱軸螺桿，縱軸螺桿與縱軸滑動塊上的螺紋配合；縱軸螺桿水平縱向設置；縱軸滑動塊的上側面設有一水平的安裝板，安裝板的上側面設有一豎向的升降電缸，升降電缸上部的升降桿豎向設置，升降桿的上端穿出焊接平臺與工位的下側面固定連接；升降桿下部的圓周外側與機架上的固定板滑動配合；升降桿中部的圓周外側滑動套接有一個滑動套，固定板上固定設置有一個豎向的導向桿，滑動套的側面固定在導向桿上端；底座和焊接平臺之間設有用于支撐的支架。

支架上設有用于檢測升降桿升降距離的光柵尺。

橫軸螺桿和縱軸螺桿的端部設有手動的轉輪。

橫軸螺桿和縱軸螺桿的端部設有用于分別驅動其轉動的步進電機。

防護罩上設有操作面板。

本發明的優點和有益效果在于：通過三軸調整裝置能夠便捷高效準備調整載具和分配器在工位上的位置，從而有效配合焊接作業過程，提高焊接作業效率和精度，確保產品質量；采用水冷和氮?dú)饫鋮s的雙重冷卻方式，確保焊接過程中對分配器的高效冷卻，確保產品的最佳質量；采用氮?dú)庾鳛楸Ｗo(hù)氣，能夠確保分配器在焊接過程中不會發生氧化，保證產品最佳的美觀效果和質量。

附圖說明

圖1為本發明的立體結構圖。

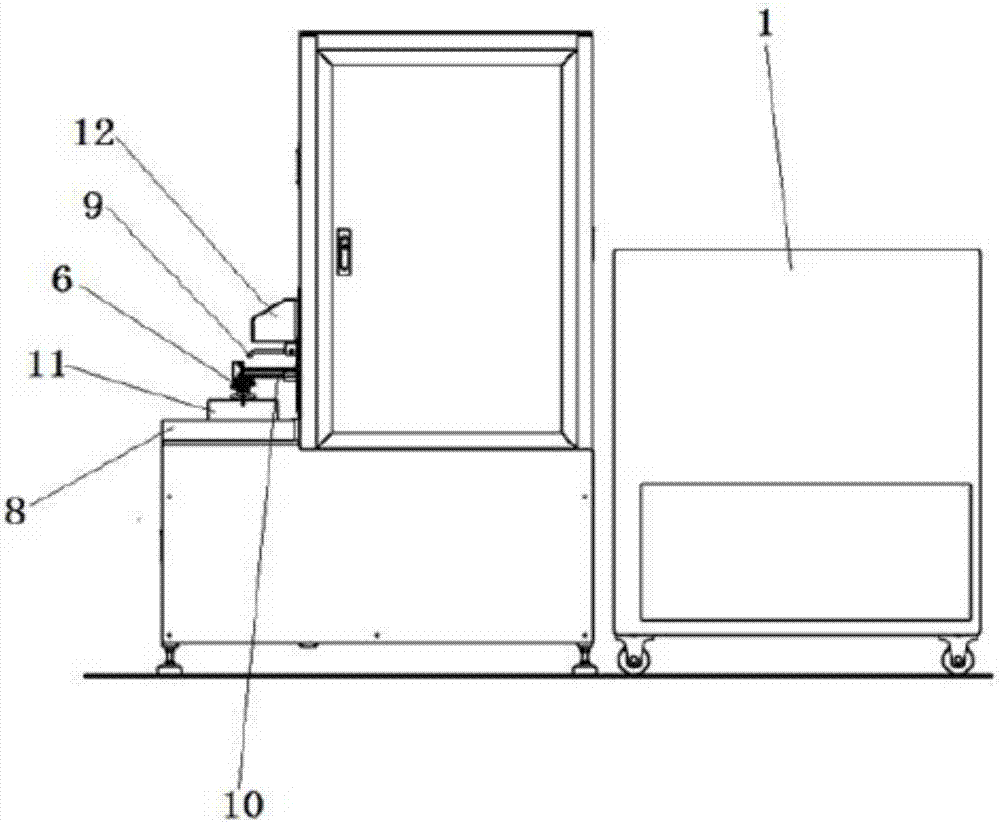

圖2為本發明的右視圖。

圖3為本發明的三軸調整裝置的結構示意圖。

其中，1、氮?dú)鈨Υ嫦洌?、水冷循環箱；3、防護罩；4、操作面板；5、氮?dú)饫鋮s頭；6、分配器；7、第二工位；8、焊接平臺；9、釬焊頭；10、水冷頭；11、第一工位；12、吸風罩；13、載具；14、升降桿；15、光柵尺；16、滑動套；17、固定板；18、升降電缸；19、縱軸滑動塊；20、縱軸滑軌；21、橫軸滑動塊；22、縱軸螺桿；23、轉輪；24、底座；25、橫軸滑軌；26、橫軸螺桿；27、軸承；28、安裝板；29、導向桿；30、支架。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步描述。以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。

實施例：

如圖1至圖3所示，本發明為制冷暖通行業分配器焊接用焊機，焊機包括機架中部的防護罩3，防護罩3前側的機架上設有水平的焊接平臺8，防護罩3后側的機架上設有氮?dú)鈨Υ嫦?和水冷循環箱2，焊接平臺8上設有并列設置兩個工位，分別為第一工位11和第二工位7；每個工位上通過載具13固定放置有被焊接的分配器6；每個工位上側的防護罩3上設有與該工位配合的氮?dú)饫鋮s頭5、釬焊頭9和水冷頭10，氮?dú)饫鋮s頭5通過管路和閥門與氮?dú)鈨Υ嫦?連接，水冷頭10通過管路和閥門與水冷循環箱2連通；采用水冷和氮?dú)饫鋮s兩種冷卻方式，確保最佳的冷卻效果和產品質量；每個工位下方的機架上設有用于調整工位上載具13和分配器6位置的三軸調整

裝置；三軸調整機構能夠便捷高效調整分配器6在工位上的位置，高效配合焊接作業過程，提高焊接作業效率和精度；防護罩3前側面設有用于吸收排出氮?dú)獾奈L(fēng)罩12，吸風罩12能夠?qū)⒗鋮s的氮?dú)?/p>

高效排出。三軸調整裝置包括設置在機架上的水平的底座24，底座24上側面設有水平橫向的橫軸滑軌25，底座24上方設有水平縱向的橫軸滑動塊21，橫軸滑動塊21的下側面通過滑槽與橫軸滑軌25滑動配合，底座24上設有用于調整橫軸滑動塊21相對于底座24位置的橫軸螺桿26，橫軸螺桿26與橫軸滑動塊21上的螺紋配合；橫軸螺桿26水平橫向設置；通過橫軸螺桿26的轉動調整橫軸滑動塊21的水平橫向位置；橫軸滑動塊21上側面設有水平縱向的縱軸滑軌20，橫軸滑動塊21上方設有水平橫向的縱軸滑動塊19，縱軸滑動塊19的下側面通過滑槽與縱軸軸滑軌滑動配合，橫軸滑動塊21上設有用于調整縱軸滑動塊19相對于橫軸滑動塊21位置的縱軸螺桿22，縱軸螺桿22與縱軸滑動塊19上的螺紋配合；縱軸螺桿22水平縱向設置；通過縱軸螺桿22的轉動調整縱軸滑動塊19的水平縱向位置；縱軸滑動塊19的上側面設有一水平的安裝板28，安裝板28的上側面設有一豎向的升降電缸18，升降電缸18上部的升降桿14豎向設置，升降桿14的上端穿出焊接平臺8與工位的下側面固定連接；通過升降電缸18調整升降桿14的高度，從而實現對載具13和分配器6的高度調節；升降桿14下部的圓周外側與機架上的固定板17滑動配合；升降桿14中部的圓周外側滑動套16接有一個滑動套16，固定板17上固定設置有一個豎向的導向桿29，滑動套16的側面固定在導向桿29上端；底座24和焊接平臺8之間設有用于支撐的支架30。從而實現對分配器6的三個方向的位置調節，高效配合焊接作業過程，提高焊接作業的效率和準確性，確保產品最佳的質量。支架30上設有用于檢測升降桿14升降距離的光柵尺15。光柵尺15能夠有效監測升降桿14的升降距離，確保位置調整的精確度。橫軸螺桿26和縱軸螺桿22的端部設有手動的轉輪23。橫軸螺桿26和縱軸螺桿22的端部設有用于分別驅動其轉動的步進電機。步進電機的轉動精確調控橫軸螺桿26和縱軸螺桿22的轉動，從而精確調整分配器6的橫軸和縱軸位置，確保焊接作業的精確性和高效性。防護罩3上設有操作面板4。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
