本實用新型涉及一種主軸系統裝配平臺，特別是一種兆瓦級風機主軸系統智能裝配平臺。

背景技術：

目前，風力發電機組的主軸系統裝配主要工作內容是主軸和齒輪箱的對接，現在大部分是通過人工操作行車吊著主軸向齒輪箱內孔對接。主軸的直徑一般在440mm~520mm，公差是-0.05至-0.09，齒輪箱公差是+0.063至0，可以知道公差配合是0.05到0.153，而且主軸的重量一般在5噸左右，齒輪箱重量一般在15噸左右，對于這么大物體的對中操作是很困難的。通過工人操作行車吊裝主軸去裝配，難度很大，目前裝配一根主軸大概需要3個工人操作6個小時左右。

由于尺寸大、重量重，目前的裝配方式還容易造成主軸外表面或齒輪箱內孔表面損傷，造成強度下降。

技術實現要素：

本實用新型要解決的技術問題是針對現有技術的不足，提出一種兆瓦級風機主軸系統智能裝配平臺。

本實用新型要解決的技術問題是通過以下技術方案實現的，一種兆瓦級風機主軸系統智能裝配平臺，其特點是：包括底座，在底座上設置有齒輪箱支撐機構、主軸支撐機構、用于檢測齒輪箱內孔水平度的水平測試裝置和使主軸與齒輪箱內孔對中的對中裝置，所述齒輪箱支撐機構包括設置在底座上的前固定支撐座和后固定支撐座，所述主軸支撐機構包括支撐平板、前移動支撐座和后移動支撐座，所述支撐平板通過前后設置的滑軌與底座連接，在支撐平板上左右設置有與前移動支撐座和后移動支撐座相對應的滑道，所述前固定支撐座、后固定支撐座、前移動支撐座和后移動支撐座均設置有豎向的調節機構。

本實用新型要解決的技術問題還可以通過以下技術方案來進一步實現：該裝配平臺還包括帶動主軸進入齒輪箱內孔的拉拔裝置。

本實用新型要解決的技術問題還可以通過以下技術方案來進一步實現：所述拉拔裝置為液壓拉拔器。

本實用新型要解決的技術問題還可以通過以下技術方案來進一步實現：所述水平測試裝置為電子水平儀。

本實用新型要解決的技術問題還可以通過以下技術方案來進一步實現：所述對中裝置為電子千分表。

與現有技術相比，本實用新型通過設置可以上下調節的前固定支撐座和后固定支撐座來調節齒輪箱水平軸線；設置前后移動的支撐平板，并在其上設置可以上下調節、左右移動的前移動支撐座和后移動支撐座放置主軸；設置水平測試裝置確定齒輪箱內孔的水平度；設置對中裝置使主軸和齒輪箱軸線對中；設置拉拔裝置帶動主軸進入齒輪箱內孔中。本實用新型結構設計合理，使用方便，裝配效率高而且精度高，有效解決人工裝配費時費力、精度差等問題。

附圖說明

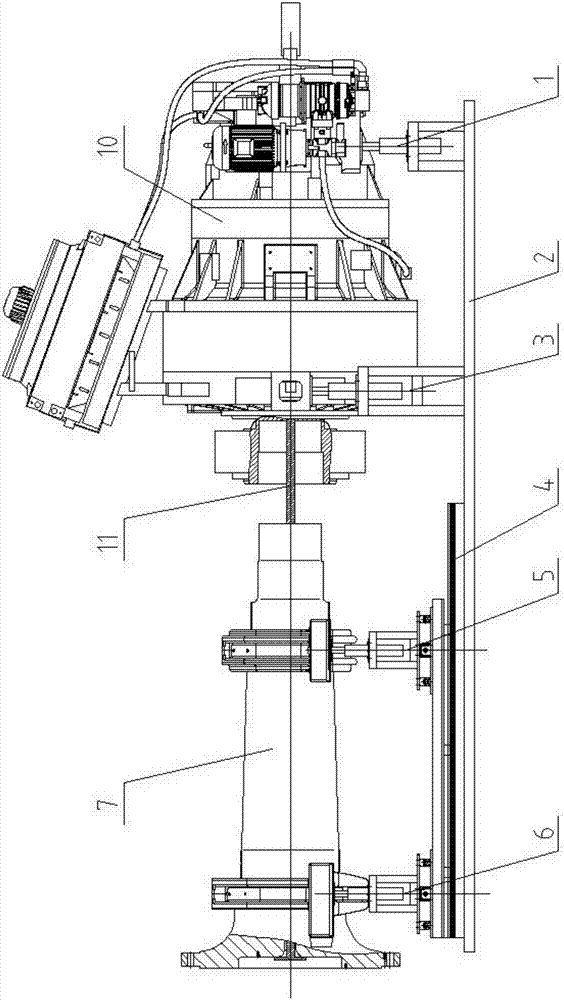

圖1為本實用新型的結構示意圖。

圖2表示圖1中安裝拉拔裝置的結構示意圖。

具體實施方式

參照?qǐng)D1、圖2，一種兆瓦級風機主軸系統智能裝配平臺，包括底座2，在底座上設置有齒輪箱支撐機構、主軸支撐機構、用于檢測齒輪箱10內孔水平度的水平測試裝置9和使主軸7與齒輪箱內孔對中的對中裝置8，所述水平測試裝置為放置在齒輪箱內孔中的電子水平儀，所述對中裝置為固定在主軸前端的電子千分表，所述電氣千分表深入齒輪箱內孔中；

所述齒輪箱支撐機構包括設置在底座上的前固定支撐座3和后固定支撐座1，所述主軸支撐機構包括支撐平板4、前移動支撐座6和后移動支撐座5，所述支撐平板通過前后設置的滑軌與底座連接，在支撐平板上左右設置有與前移動支撐座和后移動支撐座相對應的滑道，所述前固定支撐座、后固定支撐座、前移動支撐座和后移動支撐座均設置有豎向的調節機構，所述調節機構可以選用上下伸縮的液壓缸；

該裝配平臺還包括帶動主軸進入齒輪箱內孔的拉拔裝置11，所述拉拔裝置為液壓拉拔器。

該實用新型的操作方法為：首先將齒輪箱10吊裝到齒輪箱支撐機構上，齒輪箱的前面兩個支點放置在兩個前固定支撐座3上，后面放在后固定支撐座1上，然后在齒輪箱內孔中放置電子水平儀9，根據電子水平儀輸出的信號調節前固定支撐座3和后固定支撐座1的高度，使齒輪箱的內孔達到水平。

將主軸7吊裝到主軸支撐機構上，主軸上的前后軸承座分別放在前移動支撐座6和后移動支撐座5上，將電子千分表8安裝在主軸前端上，且將電子千分表深入齒輪箱內孔中，手工轉動主軸旋轉一圈，電子千分表輸出對中數據，上下調節前移動支撐座和后移動支撐座高度，使主軸調整到與齒輪箱內孔平行狀態。同時根據電子千分表的輸出數據，左右調節前移動支撐座和后移動支撐座，使主軸與齒輪箱內孔對中。對中結束后，再次手工轉動主軸，根據電子千分表輸出的反饋信號檢驗對中效果。在滿足對中要求后，拆掉對中工裝。

將液壓拉拔器11設置在齒輪箱內孔中，將其前端的拉桿軸塞入主軸中，使液壓拉拔器動作，帶動主軸緩慢進入齒輪箱內孔，完成主軸系統裝配要求。液壓拉拔器可設置拉拔力大小，便于調節拉拔力達到即滿足裝配又不損傷主軸或齒輪箱內孔要求。
