本實用新型涉及電焊技術領域，具體為一種具有夾持功能穩定式PCB板電焊設備。

背景技術：

電焊機是利用正負兩極在瞬間短路時產生的高溫電弧來熔化電焊條上的焊料和被焊材料，使被接觸物相結合的目的，其結構十分簡單，就是一個大功率的變壓器，電焊機一般按輸出電源種類可分為兩種，一種是交流電源，一種是直流電，他們利用電感的原理，電感量在接通和斷開時會產生巨大的電壓變化，利用正負兩極在瞬間短路時產生的高壓電弧來熔化電焊條上的焊料，來使它們達到原子結合的目的。

PCB，中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體，由于它是采用電子印刷術制作的，故被稱為“印刷”電路板，印刷電路板以絕緣板為基材，上附有孔，用來裝置電子元器件的底盤，并實現電子元器件之間的相互連接。

隨著社會文明的不斷發展與進步，PCB板的使用越來越多，現今的PCB板在生產的過程中常存在使用到電焊設備，這樣能提高PCB板的加工效果，例如2014年11月07日中國專利CN 204339097 U中公開了一種pcb板自適應電焊設備，其中通過采用立式電焊機實現PCB板一次裝夾實現所有點焊接，節約人力成本，節省時間，解放生產力，然而這種裝置雖然能提高PCB板加工效率，但是PCB板在接受電焊的過程中無法得到穩定的夾持固定，從而使得電焊設備在電焊的過程中有可能出現電焊偏差，進而影響了PCB板的加工效率，因此我們提出了一種具有夾持功能穩定式PCB板電焊設備。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種具有夾持功能穩定式PCB板電焊設備，具備能對PCB板進行穩定的夾持限位、避免電焊設備在電焊的過程中出現電焊偏差等優點，解決了因PCB板在接受電焊的過程中無法得到穩定夾持固定而影響PCB板加工效率的問題。

（二）技術方案

為實現上述能對PCB板進行穩定的夾持限位、避免電焊設備在電焊的過程中出現電焊偏差的目的，本實用新型提供如下技術方案：一種具有夾持功能穩定式PCB板電焊設備，包括工作臺，所述工作臺頂部的兩端均固定安裝有側支撐架，側支撐架的頂部固定插裝有伸縮缸，伸縮缸的頂部活動插裝有伸縮桿，兩個伸縮桿遠離伸縮缸一端的側面通過橫梁桿固定連接，橫梁桿上滑動套接有滑動儀，滑動儀的底部固定安裝有連接塊，連接塊的底部設置有電焊頭，所述工作臺頂部的中心處固定安裝有放置槽，放置槽的兩側均設置有位于工作臺上的第一緩沖墊，放置槽的兩側均固定安裝有位于工作臺頂部的承接柱，兩個承接柱的側面均固定連接有壓縮彈簧，壓縮彈簧遠離承接柱的一側固定連接有位于放置槽內的PCB板夾持塊，PCB板夾持塊的側面設置有第二緩沖墊。

優選的，所述側支撐架的頂部開設有卡槽，并且卡槽的槽口寬度等于伸縮缸的寬度。

優選的，所述PCB板夾持塊為L型結構，L型PCB板夾持塊的短端與放置槽相適配，L型PCB板夾持塊的長端與壓縮彈簧的一端固定連接。

優選的，所述第一緩沖墊和第二緩沖墊的結構和型號均相同，并且第一緩沖墊和第二緩沖墊均是由海綿和泡沫復合而成。

優選的，所述放置槽的形狀為方形，并且放置槽的橫截面長度與滑動儀的移動范圍相適配。

優選的，所述壓縮彈簧非彈性狀態下的橫截面長度小于工作臺橫截面長度的二分之一。

（三）有益效果

與現有技術相比，本實用新型提供了一種具有夾持功能穩定式PCB板電焊設備，具備以下有益效果：

1、該具有夾持功能穩定式PCB板電焊設備，通過壓縮彈簧與PCB板夾持塊的設置，讓兩個PCB板夾持塊能受壓縮彈簧的復位力而對放置在放置槽內的PCB板進行穩定的夾持固定，從而達到電焊設備在電焊的過程中不會出現電焊偏差的效果。

2、該具有夾持功能穩定式PCB板電焊設備，通過伸縮缸與伸縮桿的設置，達到橫梁桿與放置槽的相隔間距能被人所控制的效果，并達到增大電焊設備適用范圍的效果。

3、該具有夾持功能穩定式PCB板電焊設備，通過第一緩沖墊和第二緩沖墊的設置，達到保護PCB板和電焊設備完整性的效果，并達到節省使用成本的效果。

附圖說明

圖1為本實用新型正視結構示意圖；

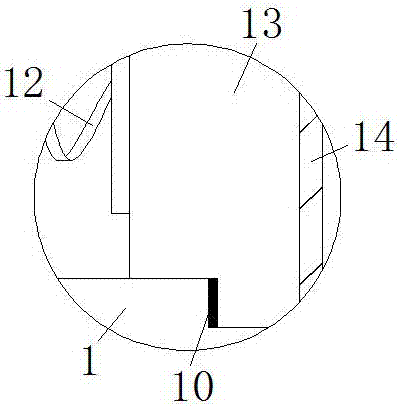

圖2為本實用新型圖1中的A部局部放大結構示意圖。

圖中：1工作臺、2側支撐架、3伸縮缸、4伸縮桿、5橫梁桿、6滑動儀、7連接塊、8電焊頭、9放置槽、10第一緩沖墊、11承接柱、12壓縮彈簧、13 PCB板夾持塊、14第二緩沖墊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，一種具有夾持功能穩定式PCB板電焊設備，包括工作臺1，工作臺1頂部的兩端均固定安裝有側支撐架2，側支撐架2的頂部固定插裝有伸縮缸3，側支撐架2的頂部開設有卡槽，并且卡槽的槽口寬度等于伸縮缸3的寬度，伸縮缸3的頂部活動插裝有伸縮桿4，通過伸縮缸3與伸縮桿4的設置，達到橫梁桿5與放置槽9的相隔間距能被人所控制的效果，并達到增大電焊設備適用范圍的效果，伸縮缸3與伸縮桿4共同組成一個電動推桿，電動推桿又稱推桿電機、電動缸及線性致動器，電動推桿是一種將電動機的旋轉運動轉變為推桿的直線往復運動的電力驅動裝置，可用于各種簡單或復雜的工藝流程中作為執行機械使用，以實現遠距離控制、集中控制或自動控制，當電動推桿受外部控制器的控制而進行正常工作后，伸縮缸3能推動著伸縮桿4進行升降，這樣就使得伸縮桿4側面的橫梁桿5能帶動著電焊頭8進行升降往返運動，從而達到對PCB板進行快速高效加工電焊的效果，兩個伸縮桿4遠離伸縮缸3一端的側面通過橫梁桿5固定連接，橫梁桿5上滑動套接有滑動儀6，滑動儀6為驅動裝置，滑動儀6能在橫梁桿5上進行左右的移動，這樣就能讓滑動儀6底部的電焊頭8能隨之進行同步的左右移動，從而達到對PCB板進行快速高效加工電焊的效果，滑動儀6的底部固定安裝有連接塊7，連接塊7的底部設置有電焊頭8，工作臺1頂部的中心處固定安裝有放置槽9，放置槽9的形狀為方形，并且放置槽9的橫截面長度與滑動儀6的移動范圍相適配，放置槽9的兩側均設置有位于工作臺1上的第一緩沖墊10，放置槽9的兩側均固定安裝有位于工作臺1頂部的承接柱11，兩個承接柱11的側面均固定連接有壓縮彈簧12，壓縮彈簧12非彈性狀態下的橫截面長度小于工作臺1橫截面長度的二分之一，壓縮彈簧12遠離承接柱11的一側固定連接有位于放置槽9內的PCB板夾持塊13，PCB板夾持塊13為L型結構，L型PCB板夾持塊13的短端與放置槽9相適配，L型PCB板夾持塊13的長端與壓縮彈簧12的一端固定連接，通過壓縮彈簧12與PCB板夾持塊13的設置，讓兩個PCB板夾持塊13能受壓縮彈簧12的復位力而對放置在放置槽9內的PCB板進行穩定的夾持固定，從而達到電焊設備在電焊的過程中不會出現電焊偏差的效果，PCB板夾持塊13的側面設置有第二緩沖墊14，第一緩沖墊10和第二緩沖墊14的結構和型號均相同，并且第一緩沖墊10和第二緩沖墊14均是由海綿和泡沫復合而成，通過第一緩沖墊10和第二緩沖墊14的設置，達到保護PCB板和電焊設備完整性的效果，并達到節省使用成本的效果。

該文中出現的電器元件均與外界的主控器及220V市電電連接，并且主控器可為計算機等起到控制的常規已知設備。

綜上所述，該具有夾持功能穩定式PCB板電焊設備，通過壓縮彈簧12與PCB板夾持塊13的設置，讓兩個PCB板夾持塊13能受壓縮彈簧12的復位力而對放置在放置槽9內的PCB板進行穩定的夾持固定，從而達到電焊設備在電焊的過程中不會出現電焊偏差的效果，通過伸縮缸3與伸縮桿4的設置，達到橫梁桿5與放置槽9的相隔間距能被人所控制的效果，并達到增大電焊設備適用范圍的效果，通過第一緩沖墊10和第二緩沖墊14的設置，達到保護PCB板和電焊設備完整性的效果，并達到節省使用成本的效果，解決了因PCB板在接受電焊的過程中無法得到穩定夾持固定而影響PCB板加工效率的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
