本技術涉及機柜生產設備，具體涉及一種機柜框架立柱定位安裝裝置及生產線。

背景技術：

1、當前，以chatgpt為代表的ai大模型應用帶來算力需求爆發，其算力服務器的配套需求也緊隨其后。

2、而機柜生產過程中需要先搭建機柜框架，隨著機柜尺寸的不斷增大，機柜框架的尺寸也不斷增加，現階段機柜框架搭建過程中，多使用人力搭建方式，框架的組裝多由人工完成，而人工安裝會造成工作效率低，精度低的問題，例如：較長的立柱由人工豎立，不便于操作，且無法準確與下方安裝立柱對準；另外，各個角度的機柜立柱由人工安裝的插入深度無法保證一致。

技術實現思路

1、本實用新型的目的在于提供一種機柜框架立柱定位安裝裝置及生產線，以期解決上述背景技術中提出的全部或部分問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種機柜框架立柱定位安裝裝置，包括立柱夾緊機構、滑軌預壓機構、換料阻尼機構；

4、滑軌預壓機構，滑軌預壓機構包括機架、滑軌、滑塊、夾緊機構連接板、上滑塊接連板、下滑塊連接板、小氣缸、小氣缸連接板，所述滑軌豎直固定在機架上，滑塊包括上滑塊和下滑塊，上滑塊和下滑塊分別滑動固定在滑軌上，上滑塊接連板固定在上滑塊上，下滑塊連接板固定在下滑塊上，夾緊機構連接板固定在上滑塊接連板上，小氣缸連接板固定在下滑塊連接板上，小氣缸固定在小氣缸連接板上，小氣缸動作端與夾緊機構連接板連接；所述滑軌頂端裝有滑塊限位擋板，防止上滑塊脫軌。

5、換料阻尼機構，換料阻尼機構包括插銷塊、摩擦板、襯套、定位板、橡膠阻尼、插銷，摩擦板豎直固定在所述機架上，定位板豎直固定在所述機架上，襯套固定在定位板上，插銷塊固定在所述下滑塊連接板上，插銷活動固定在插銷塊，并與襯套對應，橡膠阻尼活動固定在插銷塊上，并與摩擦板對應；

6、所述立柱夾緊機構固定在夾緊機構連接板上。

7、插銷可插入襯套中，可將下滑塊進行定位，由于立柱長度或下壓距離的變化需要，如需要改變下滑塊的位置時，可打開插銷，橡膠阻尼與磨擦板配合下可緩步進行調整，當調整到適當位置時，可將插銷插入襯套中，將下滑塊定位。橡膠阻尼后部連有軸，軸上套有壓簧，軸穿過插銷塊，軸后部通過鎖緊螺母進行固定，可通過調節鎖緊螺母的進給量來調節橡膠阻尼與磨擦板的摩擦阻力。

8、小氣缸動作端通過外六角螺釘與夾緊機構連接板連接，特別的，小氣缸的行程大于鐵三通定位件的長度。所述上、下滑塊的相對間距通過小氣缸伸縮控制，因上滑塊連接板、立柱夾緊機構、下滑塊連接板是一個整體；當夾緊夾爪已夾緊立柱時，小氣缸的縮回能帶動立柱夾緊機構、立柱向下運動，使得立柱插入到鐵三通定位件中。

9、在一種可優化前述方案的實施方式中，所述立柱夾緊機構包括斜置氣缸組件、夾緊夾爪組件、夾緊氣缸組件，斜置氣缸組件固定在夾緊氣缸組件上部，夾緊夾爪組件與夾緊氣缸組件的動作端連接，立柱夾緊機構通過夾緊氣缸組件固定在夾緊機構連接板上。通過立柱夾緊機構可將立柱進行加緊，并完成立柱的定位，將立柱準確的插在鐵三通定位件上。

10、在一種可優化前述方案的實施方式中，所述夾緊氣缸組件包括限位塊a、限位塊安裝件、夾緊氣缸、安裝塊a，安裝塊a固定在夾緊氣缸側部，限位塊安裝件固定在安裝塊a上，限位塊a固定在限位塊安裝件上，所述斜置氣缸組件固定在夾緊氣缸上部，所述夾緊夾爪組件與夾緊氣缸的動作端連接，所述夾緊機構連接板與夾緊氣缸固定連接。夾緊氣缸上還連接有氣管組件，并與外部氣路連接，通過外部氣路驅動，產生不小于90°的轉動，帶動夾緊夾爪組件閉合，限位塊作為夾緊夾爪組件的限位。

11、在一種可優化前述方案的實施方式中，所述斜置氣缸組件包括氣缸安裝板、夾緊塊、伸縮氣缸，伸縮氣缸傾斜固定在氣缸安裝板上，夾緊塊固定在伸縮氣缸動作端上，氣缸安裝板固定在所述夾緊氣缸上。斜置氣缸組件在夾緊夾爪組件閉合后，在伸縮氣缸帶動下推出夾緊塊，在夾緊夾爪組件配合下將立柱定位抓緊。

12、在一種可優化前述方案的實施方式中，所述夾緊夾爪組件包括夾爪、安裝塊b、接近開關a、限位塊b、限位塊c，所述夾爪固定在安裝塊b前端，接近開關a固定在安裝塊b上，限位塊b固定在安裝塊b后端內側，限位塊c固定在安裝塊b前端內側，夾爪前端與夾緊氣缸動作端連接。優選的，限位塊b與安裝塊b之間設置有調整墊片，用于微調，保證閉合時能夠穩定的抓住立柱。接近開關a用于確定立柱夾緊機構中是否有料。限位塊c與限位塊a進行配合，限位夾爪閉合過度。

13、在一種可優化前述方案的實施方式中，所述換料阻尼機構還包括接近開關b、檢測板，所述接近開關b豎直固定在所述機架上，檢測板固定在插銷塊上，檢測板與接近開關b配合。當插銷插入不同的襯套時，左側設置的接近開關b可檢測安裝在插銷塊上的檢測板是否到位。

14、在一種可優化前述方案的實施方式中，還包括拖鏈安裝板、拖鏈槽、拖鏈，拖鏈槽固定在外部設備上，拖鏈可活動的固定在拖鏈槽內，拖鏈安裝板固定在所述氣缸安裝板上，拖鏈一端與拖鏈安裝板固定連接。拖鏈結構內可集成整個裝置需使用的氣路與電路，防止設備動作時，散亂的氣路電路被設備的動作損壞。

15、在一種可優化前述方案的實施方式中，還包括磁鐵安裝板、磁鐵、罩殼，罩殼可活動的固定在機架上，磁鐵安裝板固定在夾緊氣缸側部，磁鐵固定在磁鐵安裝板上，罩殼吸合在磁鐵上。罩殼可起到安全防護作用，磁吸設計更便于開合的檢查維修。

16、本實用新型的另一方面，利用前述方案中所述的安裝裝置的機柜框架生產線，包括機柜框架生產線主體、若干組機柜框架立柱定位安裝裝置，若干組機柜框架立柱定位安裝裝置左右相對設置在機柜框架生產線主體兩側，通過機架下部固定在機柜框架生產線主體上。機柜框架立柱定位安裝裝置兩兩一組相對設置，可根據每一個機柜單元需要的立柱數量設置安裝裝置的數量，優選的為兩組，在生產線的定位傳送配合下，可實現同時下壓，快速完成立柱的安裝。

17、在一種可優化前述方案的實施方式中，所述機柜框架立柱定位安裝裝置通過機架下部可活動的固定在機柜框架生產線主體上。所述安裝裝置均可進行位置調整，可適合不同長度尺寸的機柜，優選的，第一組安裝裝置固定，后續的安裝裝置，設置為活動可調結構。

18、上述裝置上的電器設備通過電路與外部控制系統連接，氣路設備通過電磁閥被外部控制系統控制。

19、與現有技術相比，本實用新型的有益效果是：

20、本實用新型所公開的一種機柜框架立柱定位安裝裝置及生產線，能極大的提高立柱安裝的工作效率，通過立柱夾緊機構可將立柱加緊，并快速完成立柱的定位，將立柱準確的插在鐵三通定位件上，始終保持極高的安裝精度；裝置設計有安全防護結構，且磁吸設計更便于設備開合檢查維修；機柜框架生產線可進行調整，適應不同尺寸的機柜生產需要。

技術特征：

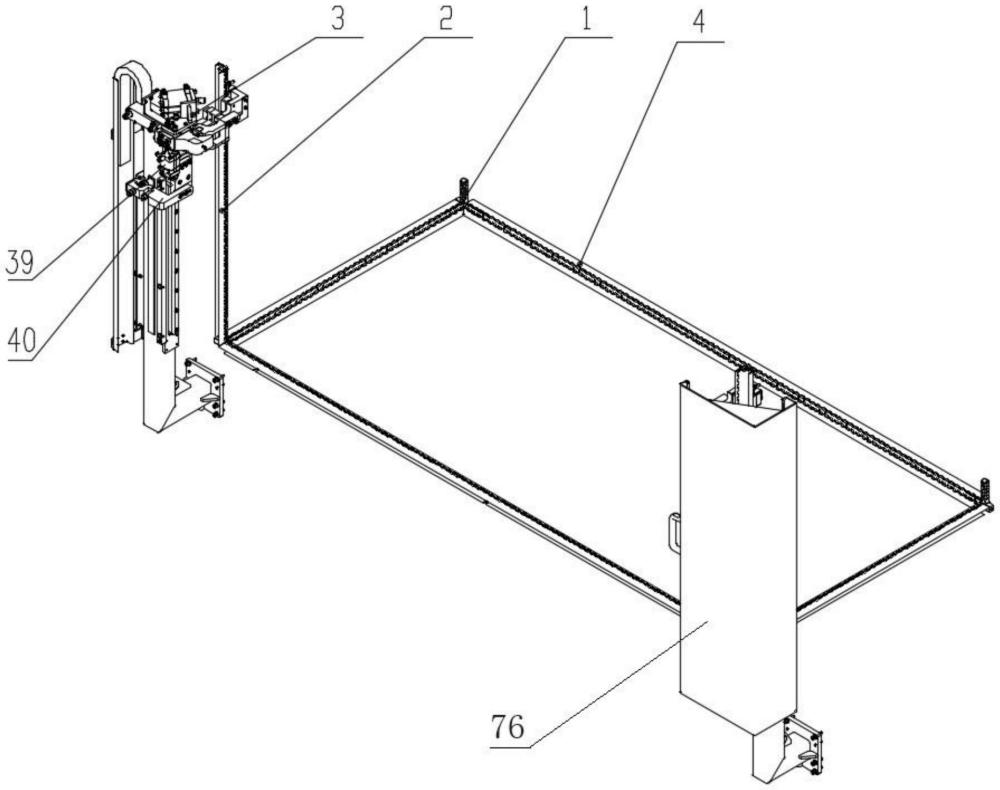

1.一種機柜框架立柱定位安裝裝置，其特征在于：包括立柱夾緊機構(3)、滑軌預壓機構(39)、換料阻尼機構(40)；

2.根據權利要求1所述機柜框架立柱定位安裝裝置，其特征在于：所述立柱夾緊機構(3)包括斜置氣缸組件(5)、夾緊夾爪組件(6)、夾緊氣缸組件(7)，斜置氣缸組件(5)固定在夾緊氣缸組件(7)上部，夾緊夾爪組件(6)與夾緊氣缸組件(7)的動作端連接，立柱夾緊機構(3)通過夾緊氣缸組件(7)固定在夾緊機構連接板(49)上。

3.根據權利要求2所述機柜框架立柱定位安裝裝置，其特征在于：所述夾緊氣缸組件(7)包括限位塊a(16)、限位塊安裝件(17)、夾緊氣缸(18)、安裝塊a(23)，安裝塊a(23)固定在夾緊氣缸(18)側部，限位塊安裝件(17)固定在安裝塊a(23)上，限位塊a(16)固定在限位塊安裝件(17)上，所述斜置氣缸組件(5)固定在夾緊氣缸(18)上部，所述夾緊夾爪組件(6)與夾緊氣缸(18)的動作端連接，所述夾緊機構連接板(49)與夾緊氣缸(18)固定連接。

4.根據權利要求3所述機柜框架立柱定位安裝裝置，其特征在于：所述斜置氣缸組件(5)包括氣缸安裝板(8)、夾緊塊(9)、伸縮氣缸(12)，伸縮氣缸(12)傾斜固定在氣缸安裝板(8)上，夾緊塊(9)固定在伸縮氣缸(12)動作端上，氣缸安裝板(8)固定在所述夾緊氣缸(18)上。

5.根據權利要求3所述機柜框架立柱定位安裝裝置，其特征在于：所述夾緊夾爪組件(6)包括夾爪(27)、安裝塊b(29)、接近開關a(33)、限位塊b(34)、限位塊c(38)，所述夾爪(27)固定在安裝塊b(29)前端，接近開關a(33)固定在安裝塊b(29)上，限位塊b(34)固定在安裝塊b(29)后端內側，限位塊c(38)固定在安裝塊b(29)前端內側，夾爪(27)前端與夾緊氣缸(18)動作端連接。

6.根據權利要求1所述機柜框架立柱定位安裝裝置，其特征在于：所述換料阻尼機構(40)還包括接近開關b(74)、檢測板(75)，所述接近開關b(74)豎直固定在所述機架(41)上，檢測板(75)固定在插銷塊(64)上，檢測板(75)與接近開關b(74)配合。

7.根據權利要求4所述機柜框架立柱定位安裝裝置，其特征在于：還包括拖鏈安裝板(13)、拖鏈槽(47)、拖鏈(48)，拖鏈槽(47)固定在外部設備上，拖鏈(48)可活動的固定在拖鏈槽(47)內，拖鏈安裝板(13)固定在所述氣缸安裝板(8)上，拖鏈(48)一端與拖鏈安裝板(13)固定連接。

8.根據權利要求3所述機柜框架立柱定位安裝裝置，其特征在于：還包括磁鐵安裝板(20)、磁鐵(21)、罩殼(76)，罩殼(76)可活動的固定在機架(41)上，磁鐵安裝板(20)固定在夾緊氣缸(18)側部，磁鐵(21)固定在磁鐵安裝板(20)上，罩殼(76)吸合在磁鐵(21)上。

9.一種利用權利要求1-8任一所述安裝裝置的機柜框架生產線，其特征在于：包括機柜框架生產線主體、若干組機柜框架立柱定位安裝裝置，若干組機柜框架立柱定位安裝裝置左右相對設置在機柜框架生產線主體兩側，通過機架(41)下部固定在機柜框架生產線主體上。

10.根據權利要求9所述機柜框架生產線，其特征在于：所述機柜框架立柱定位安裝裝置通過機架(41)下部可活動的固定在機柜框架生產線主體上。

技術總結
本技術所公開的一種機柜框架立柱定位安裝裝置，包括立柱夾緊機構、滑軌預壓機構、換料阻尼機構；上、下滑塊的相對間距通過小氣缸伸縮控制，上滑塊連接板、立柱夾緊機構、下滑塊連接板是一個整體；當夾緊夾爪已夾緊立柱時，小氣缸的縮回能帶動立柱夾緊機構、立柱向下運動，使得立柱插入到鐵三通定位件中。所述裝置能極大的提高立柱安裝的工作效率，通過立柱夾緊機構可將立柱加緊，并快速完成立柱的定位，將立柱準確的插在鐵三通定位件上，始終保持極高的安裝精度；裝置設計有安全防護結構，且磁吸設計更便于設備開合檢查維修；機柜框架生產線可進行調整，適應不同尺寸的機柜生產需要。

技術研發人員：王衛星,王偉,朱旭烽,婁科鋒,金根燦,林逵,沈建昌
受保護的技術使用者：浙江精工集成科技股份有限公司
技術研發日：20231211
技術公布日：2025/3/20
