本發明涉及鐵路信號室外施工，具體為一轉轍機安裝角鋼號眼模具及鉆孔裝置。

背景技術：

1、轉轍機作為關鍵的信號基礎設施，其安裝標準和工藝直接關系到列車運行的安全性。然而，由于轉轍機型號及現場道岔型號的多樣性，道岔施工中鉆孔位置的確定作業既耗時又費力。

2、授權公告號cn217227561u的實用新型公開了一種轉轍機安裝裝置，包括兩根對稱設置的槽鋼1，每根槽鋼1的兩端分別設有砼枕安裝部1-1和轉轍機安裝部，槽鋼1在砼枕安裝部1-1和轉轍機安裝部分別設有多個第一螺栓安裝孔1-2和多個第二螺栓安裝孔；轉轍機安裝部上表面設有兩根槽鋼連接桿2，每根槽鋼連接桿2上均設有多個第三螺栓安裝孔2-1，兩根槽鋼連接桿2之間有間隔。槽鋼1在砼枕安裝部1-1的下表面設有絕緣橡膠板3。在使用時，先提前在槽鋼1、槽鋼連接桿2和砼枕上鉆好螺栓安裝孔，然后將兩根槽鋼1的開口向下覆蓋在相鄰兩根砼枕的表面，并用多個第一螺栓穿過第一螺栓安裝孔1-2和砼枕螺栓孔，將槽鋼1的砼枕安裝部1-1和砼枕固定在一起；轉轍機放在兩根槽鋼連接桿2上，使用多個第二螺栓穿過轉轍機螺栓孔、第三螺栓安裝孔2-1和第二螺栓安裝孔，將轉轍機、槽鋼連接桿2和槽鋼1的轉轍機安裝部固定在一起。由于砼枕和轉轍機的尺寸是固定的，可以在槽鋼1和槽鋼連接桿2上提前精準鉆孔，能防止時間的推移各部件出現變形和轉轍機動作方向偏移的現象；并且槽鋼1與鋼軌無直接接觸，避免出現短路情況造成線路紅光帶的問題，絕緣橡膠板3設置在槽鋼1和砼枕之間不會掉落，并可起到緩沖作用，避免鋼軌振動造成槽鋼1變形。但是，由于現場測量有可能存在誤差，導致鉆孔完成后道岔無法正常安裝就位。為確保鋼軌上鉆孔的準確性，提高工作效率，需要針對這一問題研究設計一套專門的模具和配套的鉆孔裝置，以提高鉆孔的精準度，并極大地提升鉆孔質量，以解決施工項目中轉轍機安裝裝置的鉆孔及安裝問題。

技術實現思路

1、為了解決上述背景技術提出的問題，本方案提供一種便攜式轉轍機安裝角鋼號眼模具及鉆孔裝置，可以精確確定鉆孔位置，減少測量誤差，并提高鉆孔質量。這將提高轉轍機的安裝精度，確保列車安全運行。

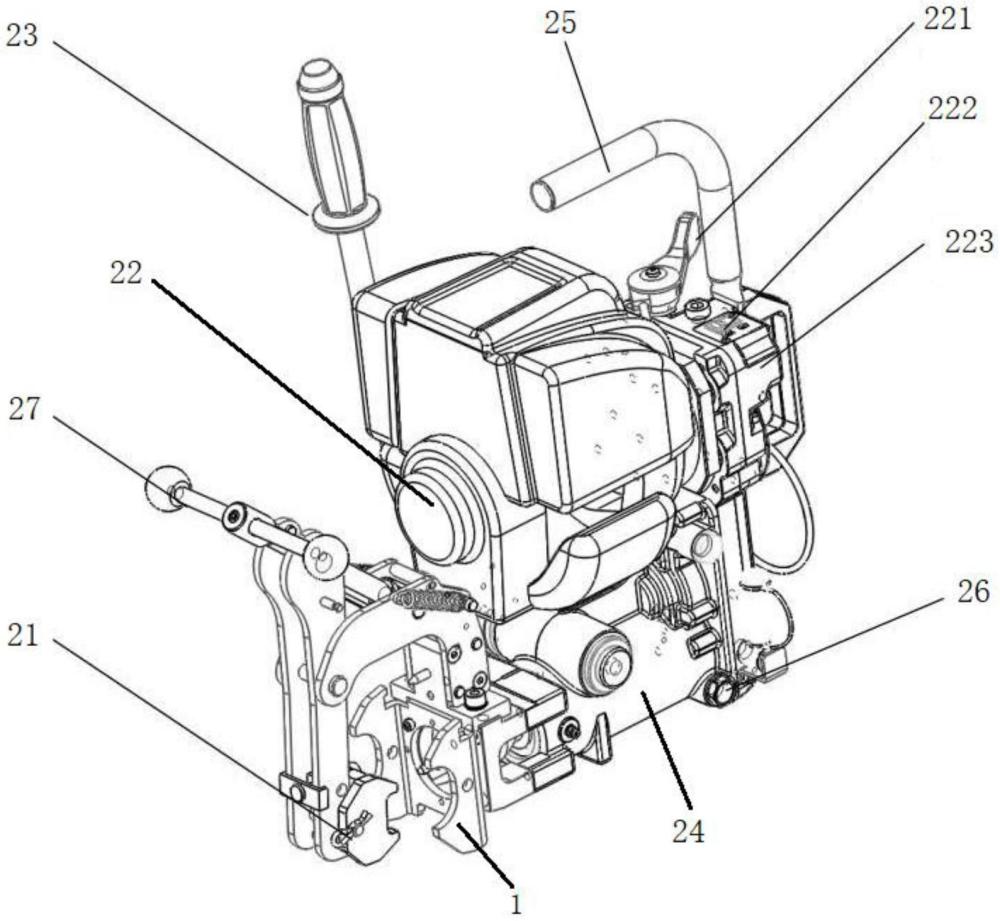

2、本發明解決其技術問題所采用技術方案為：便攜式轉轍機安裝角鋼號眼模具及鉆孔裝置，包括號眼模具和鉆孔裝置，所述號眼模具包括底板和若干c型夾緊裝置，所述底板上設有若干定位板和配合所述若干c型夾緊裝置的夾緊區，底板上還開設有定位孔，所述c型夾緊裝置將所述底板固定在鋼軌上；所述鉆孔裝置包括機座和冷卻裝置，所述機座上安裝有軌道夾頭、發動機、鉆孔手柄和鉆孔機，所述發動機連接并驅動所述鉆孔機的鉆頭轉動工作，所述鉆孔機通過滑座安裝在所述機座上，所述鉆孔機的鉆頭從所述定位孔處插入，所述鉆孔手柄通過齒輪齒條機構連接并可驅動所述滑座做前后運動，從而完成鉆孔作業。

3、進一步的，所述c型夾緊裝置的數量優選為3個。

4、進一步的，所述發動機上設有油門控制柄、機油注油螺絲和發動機開關。

5、進一步的，所述底板的寬度匹配50鋼軌或60鋼軌，使用時根據需要鉆孔鋼軌的型號選擇對應的夾具，掛在鋼軌需要鉆孔的位置。其中，所述定位板的端面與50鋼軌或60的側壁形狀相匹配，方便定位固定，不同的夾具適應不同的軌道，保證鉆孔的同心度。

6、進一步的，所述機座上還安裝有提手，方便搬運使用。

7、進一步的，所述鉆孔裝置還包括配套附件工具，該附件工具包括有1把5mm六角扳手、1把6mm六角扳手、1把4mm帶手柄的六角扳手、1把帶改錐的火花塞扳手和1把刷子，方便使用。

8、進一步的，所述鉆孔裝置還包括定位套，所述定位套安裝在所述鉆孔機上，并用定位套專用安裝螺絲擰緊，確保安裝螺絲的頭部全部進入定位套內部，安裝完成后將定位套裝入鉆孔定位夾具中開始鉆眼。

9、進一步的，所述冷卻裝置由軟管和帶有最大壓力閥的桶組成，所述鉆孔機上設有冷卻閥門，所述軟管連接所述最大壓力閥和冷卻閥門。當鉆孔時，安裝鉆孔切刀的鉆孔機依靠導向鉆自動控制冷卻液的流動和停止。冷卻劑的消耗量取決于冷卻閥門打開的程度和桶內的壓力，因此，當在桶內壓力達到最大時，建議將冷卻閥門稍微開啟；反之，當桶內的壓力低時，應將冷卻閥門完全打開。獨特的冷卻系統，保證長時間的高強度工作。

10、進一步的，所述便攜式轉轍機安裝角鋼號眼模具及鉆孔裝置重量輕，體積小，適合單人操作。

11、進一步的，所述c型夾緊裝置可以將所述號眼模具牢牢固定在鋼軌上。

12、進一步的，所述便攜式轉轍機安裝角鋼號眼模具及鉆孔裝置獨特的抗震設計，保證了工作中機器的工作穩定。

13、進一步的，所述發動機采用大功率發動機，四沖程引擎滿足環保要求。所述發動機配備大容量油箱，保證長時間的野外工作用油。所述發動機設有無極油門調節，可以滿足使用者的隨意調節。所述發動機設有過載保護設計，保證鉆頭在停滯的狀態下，發動機不停機。

14、進一步的，所述便攜式轉轍機安裝角鋼號眼模具及鉆孔裝置軸距短、鉆孔準確、孔徑同心，可有效的提高鉆頭的使用壽命3倍以上，減輕耗材的使用壓力；同時也極大地提高了鉆孔質量，孔腔光滑無毛刺。

15、本發明的有益效果是：本設計采用專門的模具和配套的鉆孔裝置，可以精確確定鉆孔位置，減少測量誤差，并提高鉆孔質量。這將提高轉轍機的安裝精度，確保列車安全運行。

技術特征：

1.轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，包括號眼模具和鉆孔裝置，所述號眼模具包括底板和若干c型夾緊裝置，所述底板上設有若干定位板和配合所述若干c型夾緊裝置的夾緊區，底板上還開設有定位孔，所述c型夾緊裝置將所述底板固定在鋼軌上；所述鉆孔裝置包括機座和冷卻裝置，所述機座上安裝有軌道夾頭、發動機、鉆孔手柄和鉆孔機，所述發動機連接并驅動所述鉆孔機的鉆頭轉動工作，所述鉆孔機通過滑座安裝在所述機座上，所述鉆孔機的鉆頭從所述定位孔處插入，所述鉆孔手柄通過齒輪齒條機構連接并可驅動所述滑座做前后運動。

2.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述c型夾緊裝置的數量為3個。

3.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述發動機上設有油門控制柄、機油注油螺絲和發動機開關。

4.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述定位板的端面與50鋼軌或60鋼軌的側壁形狀相匹配。

5.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述機座上還安裝有提手。

6.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述鉆孔裝置還包括配套附件工具，所述附件工具包括有1把5mm六角扳手、1把6mm六角扳手、1把4mm帶手柄的六角扳手、1把帶改錐的火花塞扳手和1把刷子。

7.根據權利要求1所述的轉轍機安裝角鋼號眼模具及鉆孔裝置，其特征在于，所述冷卻裝置由軟管和帶有最大壓力閥的桶組成，所述鉆孔機上設有冷卻閥門，所述軟管連接所述最大壓力閥和冷卻閥門。

技術總結
本發明公開一種轉轍機安裝角鋼號眼模具及鉆孔裝置，包括號眼模具和鉆孔裝置，所述號眼模具包括底板和若干C型夾緊裝置，所述底板上設有若干定位板和配合所述若干C型夾緊裝置的夾緊區，底板上還開設有定位孔，所述C型夾緊裝置將所述底板固定在鋼軌上；所述鉆孔裝置包括機座和冷卻裝置，所述機座上安裝有軌道夾頭、發動機、鉆孔手柄和鉆孔機所述鉆孔機通過滑座安裝在所述機座上，所述鉆孔機的鉆頭從所述定位孔處插入，所述鉆孔手柄連接并可驅動所述滑座做前后運動。本設備采用專門的模具和配套的鉆孔裝置，可以精確確定鉆孔位置，減少測量誤差，并提高鉆孔質量。這將提高轉轍機的安裝精度，確保列車安全運行。

技術研發人員：賈浩偉,趙文興,孫傲,邊亞春,謝志奇,張天,王博,石坤宇
受保護的技術使用者：通號工程局集團有限公司
技術研發日：
技術公布日：2025/3/10
