本技術涉及電柜加工，尤其涉及一種金屬板材定位開孔裝置。

背景技術：

1、現有技術中，配電柜柜體加工時，通常采用沖壓機床沖切外形以及加工孔位，然后折彎成型后焊接成為柜體，進一步在柜體中安裝電器元件、柜門上安裝電器開關、數顯表等元件成為配電柜成品，而柜體未安裝電器元件時經常會面臨改型號的情況，需要在柜門金屬板上另外開孔以安裝新的元件，一般在待開孔位置先用鉆頭打出小孔，再使用液壓開孔器進行擴孔到需要的尺寸，需開孔較多時，往往新開孔在金屬板上的位置尺寸較難把握，為了電柜柜體改型時新開孔的定位準確，有必要對金屬板材開孔裝置進行結構優化。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種金屬板材定位開孔裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種金屬板材定位開孔裝置，包括板材本體、夾持架、裝有開孔模頭的液壓開孔器以及裝有鉆頭的手電鉆，所述夾持架呈口部朝下的匚字型，所述夾持架前壁螺紋連接有兩組第一螺絲，所述夾持架下壁其靠近前壁位置固定連接有橫梁，所述橫梁后壁且靠近左端位置固定連接有用于側邊定位的限位塊，所述橫梁前壁滑動連接有豎梁，所述豎梁朝向橫梁下方延伸，所述橫梁前壁且位于豎梁上方固定連接有用于顯示橫向距離的第一刻度條，所述豎梁左側壁且靠近豎梁上端固定連接有配合第一刻度條讀數的第一指針，所述豎梁左側壁滑動連接有固定塊，所述固定塊前壁固定連接有定位塊，所述定位塊內設置有呈前后貫通的定位孔，所述定位孔內徑與液壓開孔器上的開孔模頭外徑吻合，所述豎梁前壁固定連接有用于顯示豎向距離的第二刻度條，所述固定塊前壁且位于定位塊右側固定連接有用于配合第二刻度條讀數的第二指針。

3、作為上述技術方案的進一步描述：

4、兩組所述第一螺絲朝向夾持架的一端貫穿夾持架前壁并伸入至夾持架內部，所述第一螺絲位于夾持架內部的端部轉動連接有壓緊盤，所述夾持架內側后壁固定連接有用于防滑的防滑墊，所述夾持架通過第一螺絲、壓緊盤與板材本體固定連接。

5、作為上述技術方案的進一步描述：

6、所述橫梁前壁設置有凹陷于其前表面的第一滑槽，所述第一滑槽內側壁滑動連接有第一滑塊，所述豎梁固定連接在第一滑塊前壁，所述豎梁通過第一滑塊與橫梁滑動連接，所述第一滑槽內側后壁設置有第一沉槽，所述第一沉槽中滑動連接有第一鎖緊塊，豎梁、第一滑塊以及第一鎖緊塊之間通過第二螺絲鎖緊。

7、作為上述技術方案的進一步描述：

8、所述豎梁左側壁設置有第二滑槽，所述第二滑槽內側壁滑動連接有第二滑塊，所述固定塊固定連接在第二滑塊左壁，所述固定塊通過第二滑塊與豎梁滑動連接，所述第二滑槽內側右壁設置有第二沉槽，所述第二沉槽內側壁滑動連接有第二鎖緊塊，所述第二滑塊、第二鎖緊塊之間通過第三螺絲鎖緊。

9、作為上述技術方案的進一步描述：

10、所述第一刻度條的零位位置與限位塊右壁前后相對，所述第二刻度條的零位位置與夾持架內側上壁為同一水平高度。

11、作為上述技術方案的進一步描述：

12、所述第一指針針尖與定位孔圓心呈上下垂直相對，所述第二指針針尖與定位孔圓心呈左右水平相對。

13、本實用新型具有如下有益效果：

14、與現有技術相比，該金屬板材定位開孔裝置，夾持架套在電柜柜門上壁，并將橫梁限位塊與柜門左壁抵緊，然后旋轉第一螺絲將夾持架與柜門固定，柜門上壁及柜門左壁交接點即作為預開孔的位置尺寸坐標零點，通過滑動第一滑塊、第二滑塊可調整定位塊的位置，根據第一刻度條、第二刻度條可確認具體位置信息，位置確定后通過手電鉆的鉆頭在定位孔居中范圍內將柜門上打出工藝孔，再將液壓開孔器模頭插入定位孔后對柜門開孔到合適尺寸，柜門上新增多個開孔時位置尺寸能夠得到保證，提升電柜改型加工質量。

技術特征：

1.一種金屬板材定位開孔裝置，包括板材本體、夾持架（1）、裝有開孔模頭的液壓開孔器以及裝有鉆頭的手電鉆，其特征在于：所述夾持架（1）呈口部朝下的匚字型，所述夾持架（1）前壁螺紋連接有兩組第一螺絲（2），所述夾持架（1）下壁其靠近前壁位置固定連接有橫梁（5），所述橫梁（5）后壁且靠近左端位置固定連接有用于側邊定位的限位塊（7），所述橫梁（5）前壁滑動連接有豎梁（6），所述豎梁（6）朝向橫梁（5）下方延伸，所述橫梁（5）前壁且位于豎梁（6）上方固定連接有用于顯示橫向距離的第一刻度條（10），所述豎梁（6）左側壁且靠近豎梁（6）上端固定連接有配合第一刻度條（10）讀數的第一指針（11），所述豎梁（6）左側壁滑動連接有固定塊（17），所述固定塊（17）前壁固定連接有定位塊（18），所述定位塊（18）內設置有呈前后貫通的定位孔（19），所述定位孔（19）內徑與液壓開孔器上的開孔模頭外徑吻合，所述豎梁（6）前壁固定連接有用于顯示豎向距離的第二刻度條（13），所述固定塊（17）前壁且位于定位塊（18）右側固定連接有用于配合第二刻度條（13）讀數的第二指針（20）。

2.根據權利要求1所述的一種金屬板材定位開孔裝置，其特征在于：兩組所述第一螺絲（2）朝向夾持架（1）的一端貫穿夾持架（1）前壁并伸入至夾持架（1）內部，所述第一螺絲（2）位于夾持架（1）內部的端部轉動連接有壓緊盤（3），所述夾持架（1）內側后壁固定連接有用于防滑的防滑墊（4），所述夾持架（1）通過第一螺絲（2）、壓緊盤（3）與板材本體固定連接。

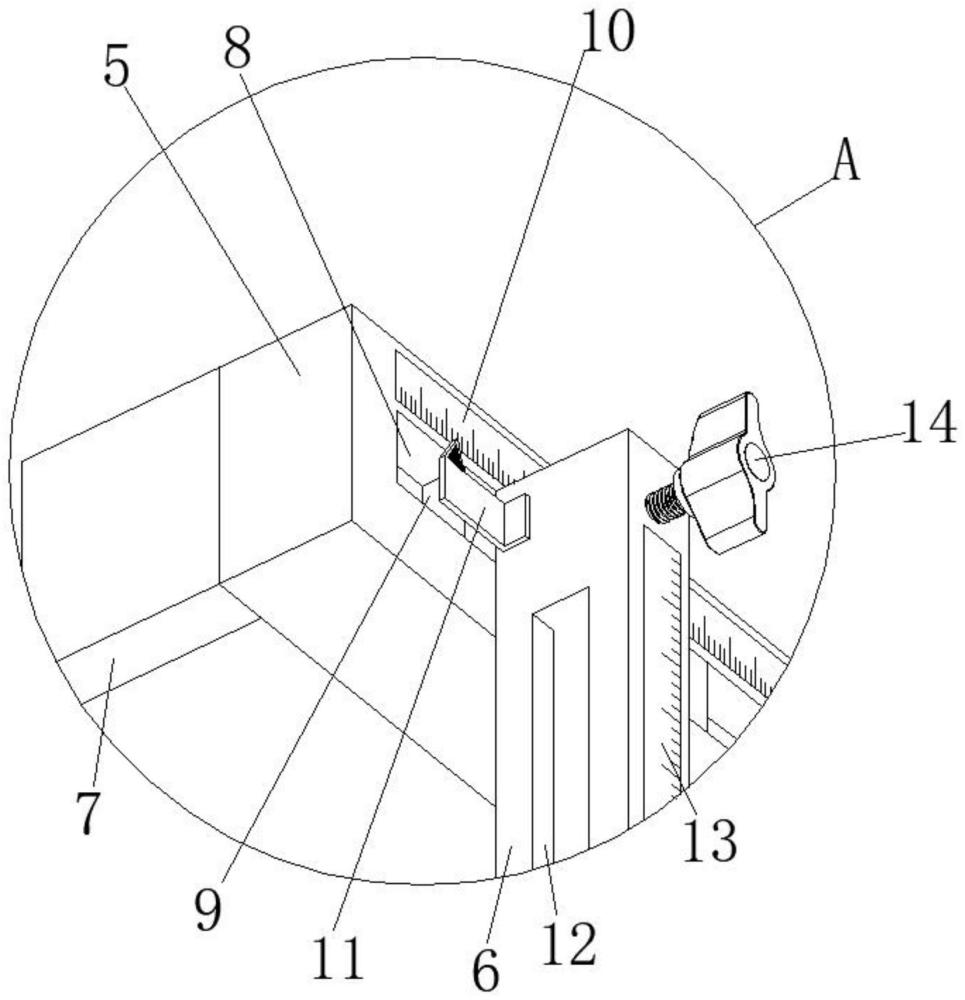

3.根據權利要求1所述的一種金屬板材定位開孔裝置，其特征在于：所述橫梁（5）前壁設置有凹陷于其前表面的第一滑槽（8），所述第一滑槽（8）內側壁滑動連接有第一滑塊（9），所述豎梁（6）固定連接在第一滑塊（9）前壁，所述豎梁（6）通過第一滑塊（9）與橫梁（5）滑動連接，所述第一滑槽（8）內側后壁設置有第一沉槽（21），所述第一沉槽（21）中滑動連接有第一鎖緊塊（22），豎梁（6）、第一滑塊（9）以及第一鎖緊塊（22）之間通過第二螺絲（14）鎖緊。

4.根據權利要求1所述的一種金屬板材定位開孔裝置，其特征在于：所述豎梁（6）左側壁設置有第二滑槽（12），所述第二滑槽（12）內側壁滑動連接有第二滑塊（15），所述固定塊（17）固定連接在第二滑塊（15）左壁，所述固定塊（17）通過第二滑塊（15）與豎梁（6）滑動連接，所述第二滑槽（12）內側右壁設置有第二沉槽（23），所述第二沉槽（23）內側壁滑動連接有第二鎖緊塊（24），所述第二滑塊（15）、第二鎖緊塊（24）之間通過第三螺絲（16）鎖緊。

5.根據權利要求1所述的一種金屬板材定位開孔裝置，其特征在于：所述第一刻度條（10）的零位位置與限位塊（7）右壁前后相對，所述第二刻度條（13）的零位位置與夾持架（1）內側上壁為同一水平高度。

6.根據權利要求1所述的一種金屬板材定位開孔裝置，其特征在于：所述第一指針（11）針尖與定位孔（19）圓心呈上下垂直相對，所述第二指針（20）針尖與定位孔（19）圓心呈左右水平相對。

技術總結
本技術公開了一種金屬板材定位開孔裝置，包括板材本體、夾持架、裝有開孔模頭的液壓開孔器以及裝有鉆頭的手電鉆。本技術，夾持架套在電柜柜門上壁，并將橫梁限位塊與柜門左壁抵緊，然后旋轉第一螺絲將夾持架與柜門固定，柜門上壁及柜門左壁交接點即作為預開孔的位置尺寸坐標零點，通過滑動第一滑塊、第二滑塊可調整定位塊的位置，根據第一刻度條、第二刻度條可確認具體位置信息，位置確定后通過手電鉆的鉆頭在定位孔居中范圍內將柜門上打出工藝孔，再將液壓開孔器模頭插入定位孔后對柜門開孔到合適尺寸，柜門上新增多個開孔時位置尺寸能夠得到保證，提升電柜改型加工質量。

技術研發人員：李志學,李俊葦,楊輝
受保護的技術使用者：香河恒通電氣設備有限公司
技術研發日：20240312
技術公布日：2025/3/20
