本技術涉及二極管切腳設備，尤其涉及一種二極管加工用切腳裝置。

背景技術：

1、二極管是電路中一種常見的信號指示元件，通過其內部稀有氣體和電能發生的相互反應發出亮光，二極管使用時需要將其焊接在電路板上，而二極管的引腳往往較長，在焊接完后還會有多余部分，此時就需要將多余部分切除。

2、現有的二極管切腳設備在使用過程中多采用將二極管放在輸送軌上，然后利用輸送軌將二極管輸送到切刀位置，利用切刀將二極管的兩側引腳切斷，使得切腳后的二極管落入下方的收集盒中進行儲存，切除后的引腳則被排出機體外，而由于現有的機體上缺少對切除的引腳進行收集的結構，可能會導致切除的引腳散落在地面或桌面上，造成工作環境雜亂和處理引腳較為不便的情況。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種二極管加工用切腳裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種二極管加工用切腳裝置，包括機體，所述機體的一側設置有控制按鈕，所述機體的一側設置有輸送軌，所述機體的一側設置有切刀，所述機體的一側設置有收集盒，所述機體的一側設置有排料槽，所述機體靠近排料槽的一側設置有收集裝置，所述機體靠近控制按鈕的一側設置有防誤觸裝置，所述收集裝置包括支撐框，所述支撐框與機體固定連接，所述支撐框的一側開設有第一圓形孔，所述第一圓形孔的內壁滑插連接有插銷，所述支撐框的內壁滑插連接有圓孔塊，所述插銷的表面大小和形狀與圓孔塊的內壁大小和形狀相適配，所述圓孔塊的一側固定連接有儲存盒，所述儲存盒位于排料槽的下方位置。

3、上述部件所達到的效果為：通過設置收集裝置，首先手動移動儲存盒，使得儲存盒帶動圓孔塊移動，當圓孔塊移動到插入支撐框內部位置時，使得圓孔塊內壁與第一圓形孔內壁重合，此時手動移動插銷，使得插銷移動到插入第一圓形孔和圓孔塊內部位置對圓孔塊進行固定，進而完成儲存盒與機體的連接固定，此時切刀切除后的引腳通過排料槽落入儲存盒內部進行收集儲存，減少了切除后的引腳散落在桌面或地面上，造成作業環境雜亂的情況，提高了人員對切除后引腳的處理便捷性。

4、優選的，所述插銷的一端固定連接有輔助桿，所述輔助桿的表面設有多個防滑圈。

5、上述部件所達到的效果為：通過設置輔助桿，使得人員可通過手動移動輔助桿帶動插銷進行拔插移動，提高手動拔插插銷的便捷性。

6、優選的，所述儲存盒的一側固定連接有把手，所述把手的內側設有多個防滑凸起。

7、上述部件所達到的效果為：通過設置把手，使得把手可為人員手動移動儲存盒時提供著力點，使得人員可通過手動移動把手帶動儲存盒便捷移動。

8、優選的，所述儲存盒的一側固定連接有擋板，所述擋板呈斜向布置。

9、上述部件所達到的效果為：通過設置擋板，使得擋板可對落下的引腳進行輔助攔截，減少引腳落入儲存盒內部后出現濺射并彈出儲存盒內部的情況。

10、優選的，所述儲存盒的一側開設有第二圓形孔，所述第二圓形孔的內壁滑動連接有推桿，所述推桿設置在儲存盒內部。

11、上述部件所達到的效果為：通過設置推桿，使得人員可通過手動移動推桿沿第二圓形孔內部左右移動，使推桿將儲存盒內部堆積的引腳進行推散，減少引腳堆積過高影響后續引腳順利落入儲存盒內部的情況。

12、優選的，所述防誤觸裝置包括圓軸，所述圓軸與機體靠近控制按鈕的一側固定連接，所述圓軸的表面轉動連接有圓孔桿，所述圓孔桿的一側固定連接有防護板。

13、上述部件所達到的效果為：通過設置防誤觸裝置，首先手動轉動防護板，使得防護板帶動圓孔桿沿圓軸表面轉動，當防護板轉動到完全覆蓋控制按鈕的位置時，使得防護板對外界的物體進行輔助攔截，減少了外界的物體意外觸碰到控制按鈕造成機體運行程序變更影響加工的情況。

14、優選的，所述防護板的一側固定連接有拉桿，所述拉桿的表面呈t形。

15、上述部件所達到的效果為：通過設置拉桿，使得可通過手動移動拉桿帶動防護板快捷轉動，提高手動移動防護板的便捷性和穩定性。

16、優選的，所述圓軸的一側固定連接有兩個限位板，所述圓孔桿位于兩個限位板之間，所述限位板的表面大于圓孔桿的內壁。

17、上述部件所達到的效果為：通過設置限位板，使得限位板可對圓孔桿進行輔助攔截，減少圓孔桿沿圓軸表面轉動時出現上下滑動或晃動的情況。

18、與現有技術相比，本實用新型的優點和積極效果在于：

19、本實用新型中，通過設置收集裝置可對切除后的引腳進行收集儲存，減少了切除后的引腳散落在桌面或地面上，造成作業環境雜亂的情況，提高了人員對切除后引腳的處理便捷性。

技術特征：

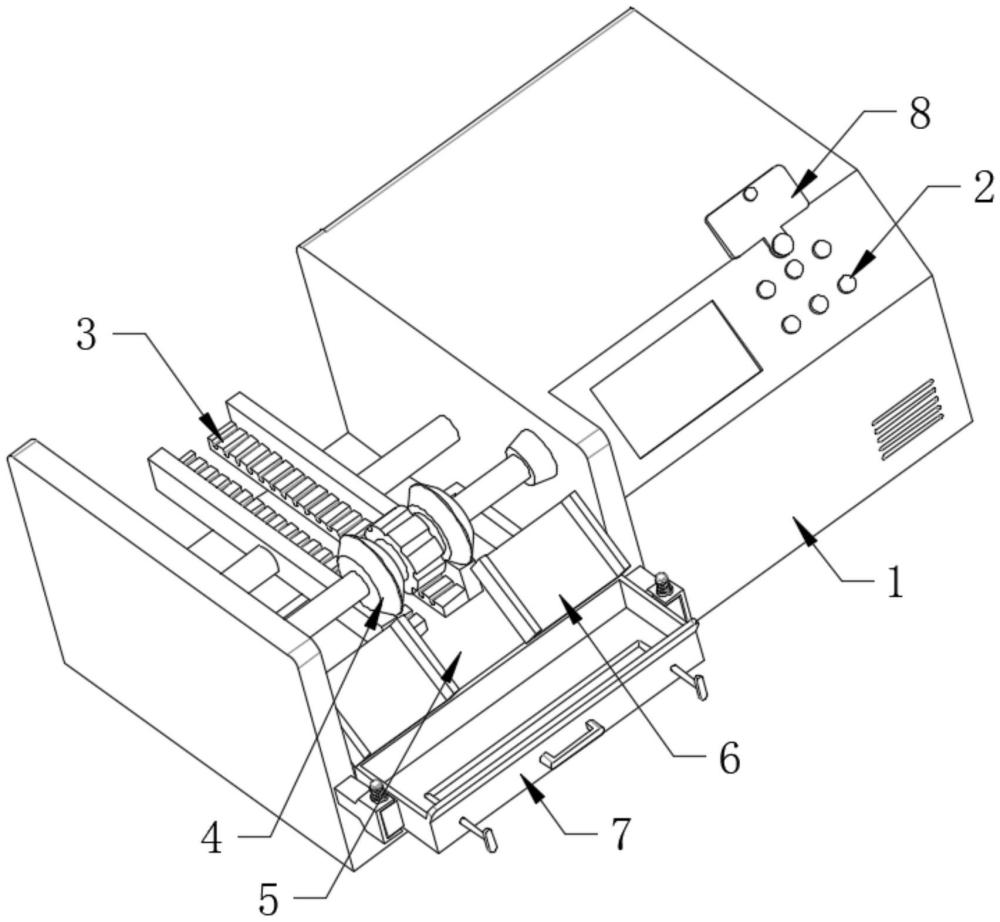

1.一種二極管加工用切腳裝置，包括機體(1)，其特征在于：所述機體(1)的一側設置有控制按鈕(2)，所述機體(1)的一側設置有輸送軌(3)，所述機體(1)的一側設置有切刀(4)，所述機體(1)的一側設置有收集盒(5)，所述機體(1)的一側設置有排料槽(6)，所述機體(1)靠近排料槽(6)的一側設置有收集裝置(7)，所述機體(1)靠近控制按鈕(2)的一側設置有防誤觸裝置(8)，所述收集裝置(7)包括支撐框(71)，所述支撐框(71)與機體(1)固定連接，所述支撐框(71)的一側開設有第一圓形孔(72)，所述第一圓形孔(72)的內壁滑插連接有插銷(73)，所述支撐框(71)的內壁滑插連接有圓孔塊(75)，所述插銷(73)的表面大小和形狀與圓孔塊(75)的內壁大小和形狀相適配，所述圓孔塊(75)的一側固定連接有儲存盒(76)，所述儲存盒(76)位于排料槽(6)的下方位置。

2.根據權利要求1所述的一種二極管加工用切腳裝置，其特征在于：所述插銷(73)的一端固定連接有輔助桿(74)，所述輔助桿(74)的表面設有多個防滑圈。

3.根據權利要求1所述的一種二極管加工用切腳裝置，其特征在于：所述儲存盒(76)的一側固定連接有把手(78)，所述把手(78)的內側設有多個防滑凸起。

4.根據權利要求1所述的一種二極管加工用切腳裝置，其特征在于：所述儲存盒(76)的一側固定連接有擋板(77)，所述擋板(77)呈斜向布置。

5.根據權利要求1所述的一種二極管加工用切腳裝置，其特征在于：所述儲存盒(76)的一側開設有第二圓形孔(79)，所述第二圓形孔(79)的內壁滑動連接有推桿(710)，所述推桿(710)設置在儲存盒(76)內部。

6.根據權利要求1所述的一種二極管加工用切腳裝置，其特征在于：所述防誤觸裝置(8)包括圓軸(81)，所述圓軸(81)與機體(1)靠近控制按鈕(2)的一側固定連接，所述圓軸(81)的表面轉動連接有圓孔桿(82)，所述圓孔桿(82)的一側固定連接有防護板(83)。

7.根據權利要求6所述的一種二極管加工用切腳裝置，其特征在于：所述防護板(83)的一側固定連接有拉桿(84)，所述拉桿(84)的表面呈t形。

8.根據權利要求6所述的一種二極管加工用切腳裝置，其特征在于：所述圓軸(81)的一側固定連接有兩個限位板(85)，所述圓孔桿(82)位于兩個限位板(85)之間，所述限位板(85)的表面大于圓孔桿(82)的內壁。

技術總結
本技術提供一種二極管加工用切腳裝置，涉及二極管切腳設備技術領域，本技術包括機體，所述機體的一側設置有控制按鈕，所述機體的一側設置有輸送軌，所述機體的一側設置有切刀，所述機體的一側設置有收集盒，所述機體的一側設置有排料槽，所述機體靠近排料槽的一側設置有收集裝置，所述機體靠近控制按鈕的一側設置有防誤觸裝置，所述收集裝置包括支撐框，所述支撐框與機體固定連接，所述支撐框的一側開設有第一圓形孔，所述第一圓形孔的內壁滑插連接有插銷，本技術通過設置收集裝置可對切除后的引腳進行收集儲存，減少了切除后的引腳散落在桌面或地面上，造成作業環境雜亂的情況，提高了人員對切除后引腳的處理便捷性。

技術研發人員：黃濤
受保護的技術使用者：陽信金鑫電子有限公司
技術研發日：20240628
技術公布日：2025/4/24
