本技術涉及鋼筋調直機領域，特別涉及一種建筑工程用的鋼筋調直機。

背景技術：

1、鋼筋調直機，作為一款專業設備，旨在解決建筑、橋梁、道路等工程中鋼筋的彎曲或變形問題。它憑借先進的機械設計和精確的控制系統，能夠將鋼筋迅速、有效地恢復至所需的直線狀態。這款設備的優勢在于其操作簡便、調直效果顯著以及工作效率高，因此在各類建筑工程中得到了廣泛應用。

2、然而，盡管鋼筋調直機在工程中扮演著重要角色，但其在實際使用中仍面臨一些挑戰。首要問題便是其體積較大，給運輸和使用帶來了諸多不便。特別是在空間有限的工地上，大型調直機的使用難度更大，不僅增加了運輸成本，還可能對設備造成損害。此外，大型設備的移動和安裝需要更多的人力和時間，這無疑增加了工程的總體成本。

3、另一方面，鋼筋調直機的調節精度也是影響其性能的關鍵因素。在建筑工程中，鋼筋的調直精度直接關系到建筑的質量和安全性。但遺憾的是，目前一些鋼筋調直機在調節精度上還存在一定的問題，這可能是由于設備設計上的不足或操作人員的技能水平有限所導致的。這些問題可能導致調直效果不佳，甚至引發鋼筋斷裂或變形的情況，給工程帶來安全隱患。

技術實現思路

1、本實用新型的主要目的在于提供一種建筑工程用的鋼筋調直機，可以有效解決背景技術中提出的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種建筑工程用的鋼筋調直機，包括調直機座和收納式調直棍，第一調直機座和第二調直機座的結構相同，第一收納式調直棍和第二收納式調直棍的結構相同；鋼筋插入第一收納式調直棍和第二收納式調直棍之間，調整第一收納式調直棍在第一調直機座上的相對位置來調整鋼筋的曲率，或者調整第二收納式調直棍在第二調直機座上的相對位置來調整鋼筋的曲率，再或者第一收納式調直棍、第二收納式調直棍共同調整鋼筋的曲率。

4、其中，所述第一調直機座包括座體，所述座體的上端開設有滑槽，且座體的一端設有凸出塊和安裝座，所述安裝座位于凸出塊的下方；所述第二調直機座的座體上設有與第一調直機座上安裝座適配的旋轉部，旋轉部置于凸出塊和安裝座之間夾腔中，所述旋轉部的上端設有角度調節把手，角度調節把手的螺管穿過凸出塊并與其螺紋連接，通過轉動角度調節把手帶動第二調直機座轉動從而調整與第一調直機座之間的夾角；

5、其中，所述座體、凸出塊和安裝座一體設計，且凸出塊、座體和安裝座的橫截面呈“y”字形設計，所述安裝座的端面開設有鉆桿安裝位，鉆桿穿過安裝座開設的安裝位將其固定在建筑工地上，座體的滑槽內插入鉆桿將其固定在建筑工地上；

6、其中，所述角度調節把手分為持握部和螺管，螺管固定在持握部上，螺管與旋轉部固定連接，螺管轉動時帶動旋轉部轉動實現第一調直機座和第二調直機座的角度微調；

7、其中，所述第一收納式調直棍包括滑塊和輥筒，所述滑槽的槽內嵌入安裝有滑塊，且滑塊的上端開設有嵌入槽，所述嵌入槽的槽內連接有可旋轉的旋轉軸，且旋轉軸通過緊固件固定在滑塊上，所述旋轉軸的外端設有輥筒，通過第一調直機座上輥筒和第二調直機座上輥筒夾持鋼筋，所述滑塊的外端通過t型鍵、t型槽方式連接有調距螺桿，通過調距螺桿改變滑塊及其上端輥筒的位置，利用輥筒來調整鋼筋的曲率；

8、其中，所述第一調直機座還包括限位槽，所述座體的側壁開設有與滑槽相通的限位槽，所述滑塊的側壁設有與限位槽適配的限位塊，通過限位塊限制滑塊上下偏轉。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型中，新型鋼筋調直機采用了緊湊的設計，不僅結構小巧，而且操作簡便，非常適合在施工現場使用。其收納式調直棍和調直機座的設計，使得整個設備能夠輕松安裝在建筑工地上，占用空間小，移動方便。這種小巧實用的特點，使得鋼筋調直工作變得更加高效和便捷。

11、調距螺桿的螺紋設計使得每次旋轉都能帶來微小的位移變化，從而實現對鋼筋曲率的精確調整。這種精確度高的特點，使得鋼筋調直機能夠適應不同曲率的鋼筋，實現更加精準的調直效果。調距螺桿的行程設計使得滑塊可以在較大的范圍內移動，從而實現對不同長度和曲率的鋼筋進行調直。這種大范圍的調整能力，使得鋼筋調直機具有更強的適應性和靈活性。調距螺桿的操作簡單方便，用戶只需輕輕旋轉即可實現對鋼筋曲率的調整。這種操作簡便的特點，降低了操作難度，提高了工作效率。

技術特征：

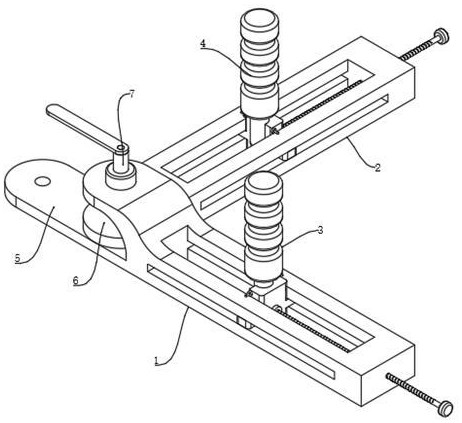

1.一種建筑工程用的鋼筋調直機，其特征在于：包括調直機座和收納式調直棍，第一調直機座（1）和第二調直機座（2）的結構相同，第一收納式調直棍（3）和第二收納式調直棍（4）的結構相同；鋼筋插入第一收納式調直棍（3）和第二收納式調直棍（4）之間，調整第一收納式調直棍（3）在第一調直機座（1）上的相對位置來調整鋼筋的曲率，或者調整第二收納式調直棍（4）在第二調直機座（2）上的相對位置來調整鋼筋的曲率，再或者第一收納式調直棍（3）、第二收納式調直棍（4）共同調整鋼筋的曲率。

2.根據權利要求1所述的一種建筑工程用的鋼筋調直機，其特征在于：所述第一調直機座（1）包括座體（11），所述座體（11）的上端開設有滑槽（12），且座體（11）的一端設有凸出塊（14）和安裝座（5），所述安裝座（5）位于凸出塊（14）的下方；所述第二調直機座（2）的座體（11）上設有與第一調直機座（1）上安裝座（5）適配的旋轉部（6），旋轉部（6）置于凸出塊（14）和安裝座（5）之間夾腔中，所述旋轉部（6）的上端設有角度調節把手（7），角度調節把手（7）的螺管穿過凸出塊（14）并與其螺紋連接，通過轉動角度調節把手（7）帶動第二調直機座（2）轉動從而調整與第一調直機座（1）之間的夾角。

3.根據權利要求2所述的一種建筑工程用的鋼筋調直機，其特征在于：所述座體（11）、凸出塊（14）和安裝座（5）一體設計，且凸出塊（14）、座體（11）和安裝座（5）的橫截面呈“y”字形設計，所述安裝座（5）的端面開設有鉆桿安裝位，鉆桿穿過安裝座（5）開設的安裝位將其固定在建筑工地上，座體（11）的滑槽（12）內插入鉆桿將其固定在建筑工地上。

4.根據權利要求3所述的一種建筑工程用的鋼筋調直機，其特征在于：所述角度調節把手（7）分為持握部和螺管，螺管固定在持握部上，螺管與旋轉部（6）固定連接，螺管轉動時帶動旋轉部（6）轉動實現第一調直機座（1）和第二調直機座（2）的角度微調。

5.根據權利要求4所述的一種建筑工程用的鋼筋調直機，其特征在于：所述第一收納式調直棍（3）包括滑塊（31）和輥筒（34），所述滑槽（12）的槽內嵌入安裝有滑塊（31），且滑塊（31）的上端開設有嵌入槽（33），所述嵌入槽（33）的槽內連接有可旋轉的旋轉軸（35），且旋轉軸（35）通過緊固件（36）固定在滑塊（31）上，所述旋轉軸（35）的外端設有輥筒（34），通過第一調直機座（1）上輥筒（34）和第二調直機座（2）上輥筒（34）夾持鋼筋，所述滑塊（31）的外端通過t型鍵、t型槽方式連接有調距螺桿（37），通過調距螺桿（37）改變滑塊（31）及其上端輥筒（34）的位置，利用輥筒（34）來調整鋼筋的曲率。

6.根據權利要求5所述的一種建筑工程用的鋼筋調直機，其特征在于：所述第一調直機座（1）還包括限位槽（13），所述座體（11）的側壁開設有與滑槽（12）相通的限位槽（13），所述滑塊（31）的側壁設有與限位槽（13）適配的限位塊（32），通過限位塊（32）限制滑塊（31）上下偏轉。

技術總結
本技術公開了一種建筑工程用的鋼筋調直機，屬于鋼筋調直機領域，第一調直機座和第二調直機座的結構相同，第一收納式調直棍和第二收納式調直棍的結構相同；鋼筋插入第一收納式調直棍和第二收納式調直棍之間，調整第一收納式調直棍在第一調直機座上的相對位置來調整鋼筋的曲率，或者調整第二收納式調直棍在第二調直機座上的相對位置來調整鋼筋的曲率，再或者第一收納式調直棍、第二收納式調直棍共同調整鋼筋的曲率。新型鋼筋調直機，結構小巧，操作簡便，工地適用性強。收納式調直棍與座，方便安裝與移動。調距螺桿精確調整鋼筋曲率，適應性強。行程設計靈活，適應不同長度與曲率鋼筋。操作簡便，提升工作效率。

技術研發人員：林吉成,彭程,孫麗霞,張昌友
受保護的技術使用者：吉林省恒信建設集團有限公司
技術研發日：20240723
技術公布日：2025/4/24
