本技術涉及汽輪機葉片加工，具體涉及一種外包t型葉根雙胞胎葉片鉚接工裝。

背景技術：

1、汽輪機是將蒸汽的熱能轉化為機械能的重要設備，廣泛應用于火力發電、核電等領域，葉片作為汽輪機中實現能量轉換的核心部件，其性能直接影響汽輪機的效率、可靠性和經濟性。葉片通常由葉身、葉根和葉頂三個部分組成。葉身是葉片的工作部分，相鄰葉身之間構成氣流通道，蒸汽從氣流通道流過時將動能轉化成機械能；葉片通過葉根固定連接在主軸上；葉頂指葉片的頂部，多個葉片通常在葉頂用圍帶連接在一起，構成葉片組。

2、隨著能源需求的不斷增長和對能源利用效率要求的日益提高，汽輪機需要不斷提升性能，這就要求葉片能夠在更高的溫度、壓力和轉速條件下穩定運行，同時具備更高的強度、更好的氣動性能和更長的使用壽命，從而推動了汽輪機葉片技術的不斷發展和創新，雙胞胎葉片技術便是其中之一。雙胞胎葉片是指將兩片葉身設計成緊密相連的結構，它們共享一個葉根或在葉根附近有特殊的連接結構，這種獨特的結構使得兩片葉葉身能夠協同工作，相互影響和支撐。

3、在對雙胞胎葉片進行裝配時，將葉根從主軸鎖口裝入后，需要將圍帶鉚接在葉頂上，進行鉚接時，一方面由于錘子敲擊葉頂時沖擊力比較大，導致葉片與主軸抱死，嚴重時導致葉片或主軸變形，另一方面由于主軸的安裝高度過高，每鉚接完成一個葉片后需要轉動主軸，使下一個葉片轉動到合適位置再進行鉚接，使得鉚接過程操作不便，雙胞胎葉片鉚接的質量無法保證。

技術實現思路

1、為了提高雙胞胎葉片鉚接的質量，本技術提供一種外包t型葉根雙胞胎葉片鉚接工裝。

2、本技術提供的一種外包t型葉根雙胞胎葉片鉚接工裝采用如下的技術方案：

3、一種外包t型葉根雙胞胎葉片鉚接工裝，包括：雙胞胎葉片、圍帶、限位座以及兩組固定組件；所述限位座固定設置于工作平臺上，所述限位座上設置有限位槽，所述雙胞胎葉片卡合于所述限位槽內，兩組所述固定組件與所述限位座的兩側壁固定可拆卸連接，所述固定組件用于實現所述雙胞胎葉片在所述限位槽內的位置固定；所述圍帶與所述雙胞胎葉片鉚接。

4、通過采用上述技術方案，在對雙胞胎葉片進行鉚接時，首先將限位座固定安裝在工作平臺上，然后將雙胞胎葉片卡合在限位槽內，將固定組件安裝在限位座的兩側壁，固定組件對雙胞胎葉片進行限位固定，使得雙胞胎葉片在限位槽內位置固定，最后，操作人員將圍帶鉚接在雙胞胎葉片上。設置的鉚接工裝，雙胞胎葉片單獨與圍帶進行鉚接，鉚接完成后再裝入主軸，避免了在鉚接時對雙胞胎葉片施力導致雙胞胎葉片與主軸抱死，避免主軸產生形變，提高了雙胞胎葉片的鉚接質量。

5、在一個具體的可實施方案中，所述雙胞胎葉片包括：葉根以及設置于所述葉根上的兩個葉身；所述葉根用于與主軸固定連接，所述葉根包括一體設置的根頂部、根頸部以及根底部，所述根頂部用于安裝所述葉身，所述根頸部沿高度方向的兩端分別連接所述根頂部與所述根底部，所述根頂部與所述根頸部的截面呈t型，所述根底部關于所述根頸部對稱設置；所述根頂部、根頸部以及所述根底部長度方向的兩端面齊平；

6、兩個所述葉身的底部與所述根頂部的頂壁固定連接，兩個所述葉身沿根頂部的長度方向均勻設置，且兩個所述葉身之間相互平行，所述葉身的水平截面呈月牙狀；

7、所述葉身的頂部設置有鉚接頭，所述鉚接頭與所述圍帶鉚接固定。

8、通過采用上述技術方案，設置的雙胞胎葉片，葉身的底部與根頂部固定連接，葉身的頂部設置鉚接頭，通過鉚接頭與圍帶鉚接，實現兩個葉身之間的相互連接，避免因汽輪機轉速較高或葉身高度較高時，產生較大的葉片離心力而導致葉片變形；將葉身的水平截面設置為月牙狀，使得蒸汽在相鄰兩個葉身之間形成的流道內的流動可以更加順暢，從而減少氣流的分離和渦流的產生，同時，月牙形截面使得葉身內部的應力分布更加均勻，避免因應力集中而導致葉身產生疲勞裂紋，從而減少葉身斷裂產生的可能性。

9、在一個具體的可實施方案中，所述根頂部的寬度方向兩端設置有減重槽，所述減重槽的開口向下，且兩個所述減重槽關于所述根頂部寬度方向?qū)ΨQ設置，所述減重槽的延伸方向與所述根頂部的長度方向平行。

10、通過采用上述技術方案，設置的減重槽，便于減輕葉根的重量，使得在汽輪機轉速較高時雙胞胎葉片所承受的離心力降低，從而便于減小葉根的應力，提高雙胞胎葉片的安全性和可靠性，提高雙胞胎葉片的使用壽命。

11、在一個具體的可實施方案中，所述圍帶上設置有多個鉚接孔，所述鉚接孔的孔徑略大于所述鉚接頭直徑，且相鄰兩個所述鉚接孔的間距與兩個所述鉚接頭的間距相等。

12、通過采用上述技術方案，將圍帶放置在葉身頂部，使得鉚接頭穿過圍帶上設置的鉚接孔，然后對鉚接頭施力，使得鉚接頭產生形變后緊密填充鉚接孔與鉚接頭之間的縫隙；相鄰兩個鉚接孔的間距與兩個鉚接頭的間距相等，使得兩個鉚接頭分別鉚接于圍帶上相鄰兩個的鉚接孔內，便于實現兩個葉身連接為一個整體，從而避免因汽輪機轉速較高或葉身高度較高時，產生較大的葉片離心力而導致葉片變形。

13、在一個具體的可實施方案中，所述限位座包括一體設置的安裝部以及限位部，所述安裝部與所述限位部底部齊平；兩個所述安裝部分別位于所述限位部水平方向的兩端，且兩個所述安裝部關于所述限位部對稱設置；

14、所述限位槽設置于所述限位部的頂壁，且所述限位槽沿長度方向貫穿所述限位部的兩側壁，所述根底部與所述根頸部卡合設置于所述限位槽內，所述限位槽的內輪廓與所述根頸部以及所述根底部的長度方向兩側輪廓相契合。

15、通過采用上述技術方案，設置的限位座，將根底部和根頸部卡合于限位槽內，限位槽的內輪廓與根頸部以及根底部的長度方向兩側輪廓相契合，便于保證限位座沿寬度方向在限位槽內的位置固定，進而便于避免在對雙胞胎葉片進行鉚接時，葉根產生晃動與偏移，影響雙胞胎葉片的鉚接質量。

16、在一個具體的可實施方案中，所述限位槽的長度與所述根頸部的長度相同。

17、通過采用上述技術方案，限位槽的長度與根頸部的長度相同，使得根頸部與根底部完全卡合于限位槽內，便于增強對葉根的限位固定效果，提高雙胞胎葉片的鉚接質量。

18、在一個具體的可實施方案中，兩個所述安裝部的頂部均設置有安裝孔，所述安裝孔沿豎直方向貫穿所述安裝部。

19、通過采用上述技術方案，設置的安裝孔，在對雙胞胎葉片進行鉚接時，將限位座放置在工作平臺上，使用螺栓穿過安裝孔與工作平臺螺紋連接，使得限位座在工作平臺上位置固定，便于避免在鉚接時限位座產生位置移動，影響對雙胞胎葉片的鉚接效果。

20、在一個具體的可實施方案中，所述限位部的兩側壁分別開設有兩個限位螺栓孔，兩個所述限位螺栓孔分別位于所述限位槽的長度方向的兩側，且所述限位螺栓孔的延伸方向與所述限位槽的長度方向平行，所述固定組件通過所述限位螺栓孔與所述限位部固定連接。

21、通過采用上述技術方案，限位螺栓孔為固定組件提供安裝基礎，便于實現固定組件對葉根的限位固定，避免在雙胞胎葉片進行鉚接時，葉根出現位置移動，提高了鉚接的穩定性。

22、在一個具體的可實施方案中，固定組件包括固定板以及兩個固定螺栓，所述固定板沿長度方向的兩端開設有固定孔，兩個所述固定孔的間距與兩個所述限位螺栓孔的間距相同，所述固定螺栓穿過所述固定孔后與所述限位螺栓孔螺紋連接；

23、所述固定板的側壁與所述限位部的側壁以及所述根頸部長度方向的端面貼合。

24、通過采用上述技術方案，設置的固定組件，調整根底部以及根頸部，使得葉根卡合在限位槽內，然后將固定板貼緊限位部的側壁，固定孔與限位螺栓孔位置對應，然后調節固定螺栓，使得固定螺栓穿過固定孔后與限位螺栓孔螺紋連接，兩個固定板分別固定在限位部的兩側，使得葉根長度方向兩端被抵緊在兩個固定板之間，避免了在對雙胞胎葉片進行鉚接時，葉根沿限位槽的長度方向產生位置移動，從而便于提高雙胞胎葉片鉚接的穩定性。

25、在一個具體的可實施方案中，所述限位座的材質經熱處理后硬度大于300hrc。

26、通過采用上述技術方案，限位座的材質經熱處理后硬度大于300hrc，便于避免在對雙胞胎葉片進行鉚接時敲擊鉚接頭產生的沖擊力造成限位座產生形變，從而便于提高限位座的使用壽命。

27、綜上所述，本技術包括以下至少一種有益技術效果：

28、1.在對雙胞胎葉片進行鉚接時，首先將限位座放置在工作平臺上，使用螺栓穿過安裝孔與工作平臺螺紋連接，使得限位座在工作平臺上位置固定，調整根底部以及根頸部，使得葉根卡合在限位槽內，然后將固定板貼緊限位部的側壁，固定孔與限位螺栓孔位置對應，然后調節固定螺栓，使得歸納螺栓穿過固定孔后與限位螺栓孔螺紋連接，兩個固定板分別固定在限位部的兩側，使得葉根長度方向兩端被抵緊在兩個固定板之間，最后，將圍帶放置在葉身頂部，使得鉚接頭穿過圍帶上設置的鉚接孔，對鉚接頭施力，使得鉚接頭產生形變后緊密填充鉚接孔與鉚接頭之間的縫隙。設置的鉚接工裝，雙胞胎葉片單獨與圍帶進行鉚接，鉚接完成后再裝入主軸，避免了在鉚接時對雙胞胎葉片施力導致雙胞胎葉片與主軸抱死，從而避免主軸產生形變，提高了雙胞胎葉片的鉚接質量。

29、2.設置的固定組件，固定螺栓穿過固定孔后與限位螺栓孔螺紋連接，兩個固定板分別固定在限位部的兩側，使得葉根長度方向兩端被抵緊在兩個固定板之間，避免了在對雙胞胎葉片進行鉚接時，葉根沿限位槽的長度方向產生位置移動，從而便于提高雙胞胎葉片鉚接的穩定性。

30、3.限位座的材質經熱處理后硬度大于300hrc，便于避免在對雙胞胎葉片進行鉚接時敲擊鉚接頭產生的沖擊力造成限位座產生形變，從而便于提高限位座的使用壽命。

31、附圖說明

32、附圖用來提供對本技術的進一步理解，并且構成說明書的一部分，與本技術的實施例一起用于解釋本技術，并不構成對本技術的限制；

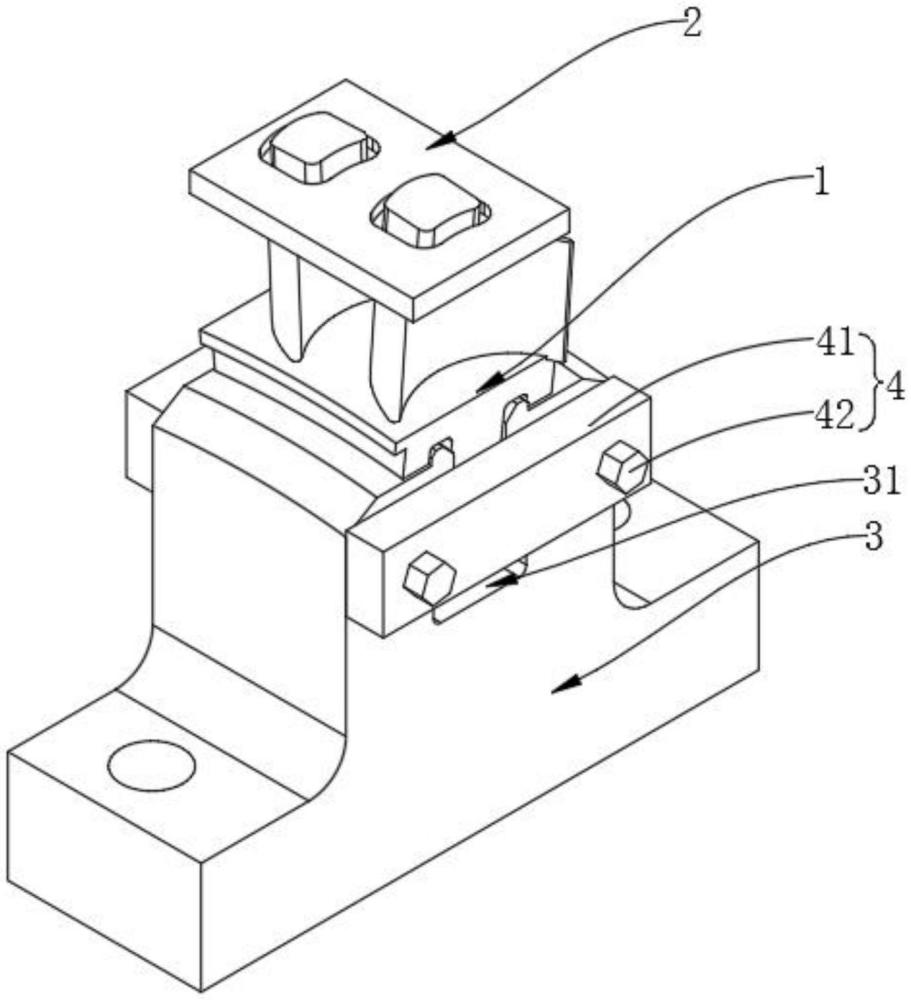

33、圖1是本技術一種外包t型葉根雙胞胎葉片鉚接工裝的整體結構示意圖。

34、圖2是本技術一種外包t型葉根雙胞胎葉片鉚接工裝的雙胞胎葉片以及圍帶結構示意圖。

35、圖3是本技術一種外包t型葉根雙胞胎葉片鉚接工裝的限位座結構示意圖。
