本發明涉及減振器，具體為一種減振器支架壓焊裝置。

背景技術：

1、減振器支架是連接減振器與車輛底盤或車身的部件，通常由金屬材料制成，具有一定的強度和剛度，它主要用于固定減振器，使減振器能夠正常工作，將車輛行駛過程中產生的振動和沖擊有效地傳遞給減振器，由減振器進行緩沖和吸收，從而保證車輛的行駛穩定性、舒適性以及操控性，同時也有助于保護車輛的其他部件免受過度振動的影響。

2、現有的減震器支架壓焊裝置一般由操作人員手動控制壓焊的壓力、時間等參數，通過簡單的機械結構如杠桿、液壓桿等施加壓力，使減振器支架與其他部件在焊接處緊密接觸，再利用焊接設備進行焊接，但是不具備對加工臺自動清理雜質功能，這就導致加工臺上的雜質可能會在壓焊過程中進入焊接區域，導致焊接出現氣孔、夾渣等缺陷，降低焊縫的強度和密封性，從而降低了焊接的質量。

技術實現思路

1、針對現有技術的不足，本發明提供了一種減振器支架壓焊裝置，解決現有的減震器支架壓焊裝置不具備對加工臺自動清理雜質功能，導致加工臺上的雜質可能會在壓焊過程中進入焊接區域，影響焊接質量的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種減振器支架壓焊裝置，包括加工臺，所述加工臺的外壁固定連接有支撐板，所述支撐板的上表面固定連接有第一電機，所述第一電機的輸出端設置有傳動組件一，所述傳動組件一的外壁滑動連接在支撐板的內壁，所述傳動組件一的外壁轉動連接有第一支撐塊，所述第一支撐塊的下表面固定連接在支撐板的上表面，所述加工臺的外壁固定連接有儲水箱，所述儲水箱的內壁固定連接有輸水管，所述輸水管的外壁固定連接有出水口，所述出水口的下表面固定連接在傳動組件一的上表面。

3、優選的，所述傳動組件一包括第一螺紋桿，所述第一電機的輸出端設置在第一螺紋桿的外壁，所述第一螺紋桿的外壁螺紋連接有第一滑塊，所述第一滑塊的外壁滑動連接在支撐板的內壁，所述第一滑塊的上表面固定連接在出水口的下表面，所述第一螺紋桿的外壁轉動連接在第一支撐塊的內壁。

4、優選的，所述第一螺紋桿的外壁固定連接有第一轉輪，所述第一轉輪的外壁設置有傳送帶，所述傳送帶的外壁設置有第二轉輪，所述第二轉輪的內壁固定連接有第二螺紋桿，所述第二螺紋桿的外壁螺紋連接有第二滑塊，所述第二滑塊的外壁設置有支撐組件一，所述第二滑塊的外壁滑動連接在加工臺的內壁，所述第二螺紋桿的外壁轉動連接有第二支撐塊，所述第二支撐塊的下表面固定連接在加工臺的上表面，所述支撐組件一的下表面固定連接在加工臺的上表面，所述第二滑塊的外壁固定連接有連接塊，所述連接塊的外壁滑動連接在加工臺的內壁。

5、優選的，所述支撐組件一包括擋板，所述第二滑塊的外壁滑動連接在擋板的內壁，所述擋板的內壁開設有第三滑槽，所述擋板的下表面固定連接在加工臺的上表面。

6、優選的，所述支撐板的內壁開設有第一滑槽，所述第一滑塊通過第一滑槽滑動連接在支撐板的內壁。

7、優選的，所述加工臺的內壁開設有第二滑槽，所述第二滑塊通過第二滑槽滑動連接在加工臺的內壁，所述加工臺的內壁開設有第一凹槽，所述連接塊的外壁通過第一凹槽滑動連接在加工臺的內壁，所述加工臺的上表面設置有儲料箱，所述儲料箱的上表面固定連接有把手。

8、優選的，所述加工臺的下表面設置有支撐組件二，所述支撐組件二的外壁固定連接有底板，所述底板的上表面固定連接有第二電機，所述第二電機的輸出端連接有第三螺紋桿，所述第三螺紋桿的外壁轉動連接有第三支撐塊，所述第三支撐塊的下表面固定連接在底板的上表面，所述第三螺紋桿的外壁設置有傳動組件二，所述傳動組件二的內壁轉動連接有固定柱，所述固定柱的外壁固定連接有固定板，所述固定板的上表面固定連接在加工臺的下表面。

9、優選的，所述支撐組件二包括滑動柱，所述滑動柱的上表面固定連接在加工臺的下表面，所述滑動柱的外壁滑動連接有支撐柱，所述支撐柱的外壁固定連接在底板的外壁。

10、優選的，所述傳動組件二包括螺紋塊，所述螺紋塊的內壁螺紋連接在第三螺紋桿的外壁，所述螺紋塊的外壁固定連接有傳動臂，所述傳動臂的內壁轉動連接在固定柱的外壁。

11、優選的，所述加工臺的上表面固定連接有支架固定塊，所述加工臺的上表面固定連接有連接耳固定塊，所述加工臺的上表面設置有機械臂。

12、工作原理：首先開啟第一電機，通過第一電機帶動第一螺紋桿轉動，當?shù)谝宦菁y桿轉動時會帶動第一滑塊在支撐板的內壁滑動，通過第一滑塊和出水口的固定作用，進而帶動出水口移動，進而實現后期對加工臺表面雜質進行快速清理，避免雜質進入焊接區域，影響焊接質量的效果。

13、當?shù)谝宦菁y桿轉動時會帶動第一轉輪轉動，第一轉輪轉動時會帶動傳送帶轉動，傳送帶轉動時會帶動第二轉輪轉動，第二轉輪轉動時會帶動第二螺紋桿轉動，進而帶動第二滑塊滑動，第二滑塊滑動時會帶動連接塊滑動，連接塊滑動時會將加工臺表面的碎屑推入至儲料箱內部，進而實現后期快速倒料，降低操作人員的工作強度，進而實現提高工作效率的效果。

14、開啟第二電機，通過第二電機帶動第三螺紋桿轉動，第三螺紋桿轉動時會帶動螺紋塊進行移動，螺紋塊移動時會帶動傳動臂進行轉動，傳動臂進行轉動時會帶動固定柱上下移動，進而帶動固定板上下移動，固定板上下移動時會帶動加工臺進行上下移動，進而實現調節加工臺高度，使不同身高的操作人員都能找到合適的作業高度，讓操作人員能以自然、舒展的姿勢進行作業，降低長時間工作導致的疲勞感，使身體能保持較為放松的狀態，提高工作舒適度。

15、本發明提供了一種減振器支架壓焊裝置。具備以下有益效果：

16、1、本發明通過開啟第一電機驅動第一螺紋桿轉動，進而帶動第一滑塊通過第一滑槽在支撐板的內壁滑動，由于第一滑塊與出水口之間是固定連接，所以第一滑塊滑動的同時會帶動出水口同步移動，進而實現快速清洗加工臺表面雜質，避免雜質進入焊接區域，實現了提高焊接質量的效果。

17、2、本發明當?shù)谝宦菁y桿轉動的同時會帶動第一轉輪轉動，而第一轉輪轉動會帶動傳送帶轉動，進而帶動第二轉輪轉動，第二轉輪轉動時會帶動第二螺紋桿同步轉動，進而帶動第二滑塊移動，由于第二滑塊和連接塊的固定作用，所以第二滑塊移動會帶動連接塊同步移動，繼而實現將清洗后的雜質推入至儲料箱中，方便后期工作人員進行倒料，大大降低了工作人員的工作強度，實現了提高工作效率的效果。

18、3、本發明通過開啟第二電機驅動第三螺紋桿轉動，進而帶動螺紋塊移動，當螺紋塊移動時會帶動傳動臂進行轉動，進而帶動固定柱上下移動，當固定柱上下移動時，會帶動固定板同步進行上下移動，由于固定板與加工臺是固定連接，繼而實現對加工臺的高度進行調節，使不同身高的操作人員都能夠找到適合自己的操作高度，進而實現提高了操作人員工作的舒適度的效果。

技術特征：

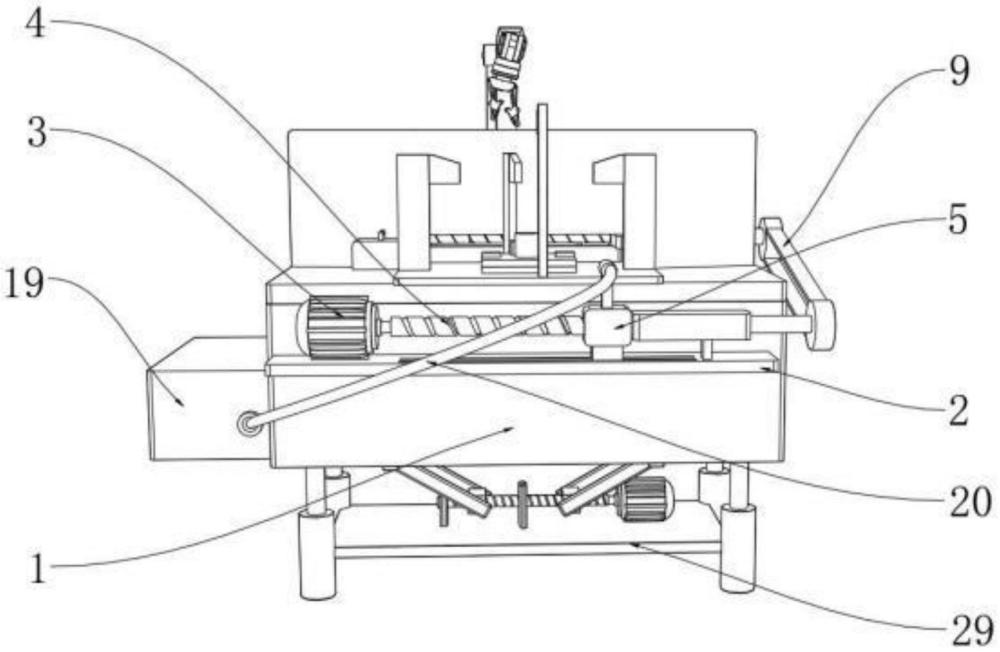

1.一種減振器支架壓焊裝置，包括加工臺（1），其特征在于：所述加工臺（1）的外壁固定連接有支撐板（2），所述支撐板（2）的上表面固定連接有第一電機（3），所述第一電機（3）的輸出端設置有傳動組件一，所述傳動組件一的外壁滑動連接在支撐板（2）的內壁，所述傳動組件一的外壁轉動連接有第一支撐塊（7），所述第一支撐塊（7）的下表面固定連接在支撐板（2）的上表面，所述加工臺（1）的外壁固定連接有儲水箱（19），所述儲水箱（19）的內壁固定連接有輸水管（20），所述輸水管（20）的外壁固定連接有出水口（21），所述出水口（21）的下表面固定連接在傳動組件一的上表面。

2.根據權利要求1所述的一種減振器支架壓焊裝置，其特征在于：所述傳動組件一包括第一螺紋桿（4），所述第一電機（3）的輸出端設置在第一螺紋桿（4）的外壁，所述第一螺紋桿（4）的外壁螺紋連接有第一滑塊（5），所述第一滑塊（5）的外壁滑動連接在支撐板（2）的內壁，所述第一滑塊（5）的上表面固定連接在出水口（21）的下表面，所述第一螺紋桿（4）的外壁轉動連接在第一支撐塊（7）的內壁。

3.根據權利要求2所述的一種減振器支架壓焊裝置，其特征在于：所述第一螺紋桿（4）的外壁固定連接有第一轉輪（8），所述第一轉輪（8）的外壁設置有傳送帶（9），所述傳送帶（9）的外壁設置有第二轉輪（10），所述第二轉輪（10）的內壁固定連接有第二螺紋桿（11），所述第二螺紋桿（11）的外壁螺紋連接有第二滑塊（12），所述第二滑塊（12）的外壁設置有支撐組件一，所述第二滑塊（12）的外壁滑動連接在加工臺（1）的內壁，所述第二螺紋桿（11）的外壁轉動連接有第二支撐塊（13），所述第二支撐塊（13）的下表面固定連接在加工臺（1）的上表面，所述支撐組件一的下表面固定連接在加工臺（1）的上表面，所述第二滑塊（12）的外壁固定連接有連接塊（17），所述連接塊（17）的外壁滑動連接在加工臺（1）的內壁。

4.根據權利要求3所述的一種減振器支架壓焊裝置，其特征在于：所述支撐組件一包括擋板（15），所述第二滑塊（12）的外壁滑動連接在擋板（15）的內壁，所述擋板（15）的內壁開設有第三滑槽（16），所述擋板（15）的下表面固定連接在加工臺（1）的上表面。

5.根據權利要求2所述的一種減振器支架壓焊裝置，其特征在于：所述支撐板（2）的內壁開設有第一滑槽（6），所述第一滑塊（5）通過第一滑槽（6）滑動連接在支撐板（2）的內壁。

6.根據權利要求3所述的一種減振器支架壓焊裝置，其特征在于：所述加工臺（1）的內壁開設有第二滑槽（14），所述第二滑塊（12）通過第二滑槽（14）滑動連接在加工臺（1）的內壁，所述加工臺（1）的內壁開設有第一凹槽（18），所述連接塊（17）的外壁通過第一凹槽（18）滑動連接在加工臺（1）的內壁，所述加工臺（1）的上表面設置有儲料箱（25），所述儲料箱（25）的上表面固定連接有把手（26）。

7.根據權利要求1所述的一種減振器支架壓焊裝置，其特征在于：所述加工臺（1）的下表面設置有支撐組件二，所述支撐組件二的外壁固定連接有底板（29），所述底板（29）的上表面固定連接有第二電機（30），所述第二電機（30）的輸出端連接有第三螺紋桿（31），所述第三螺紋桿（31）的外壁轉動連接有第三支撐塊（32），所述第三支撐塊（32）的下表面固定連接在底板（29）的上表面，所述第三螺紋桿（31）的外壁設置有傳動組件二，所述傳動組件二的內壁轉動連接有固定柱（35），所述固定柱（35）的外壁固定連接有固定板（36），所述固定板（36）的上表面固定連接在加工臺（1）的下表面。

8.根據權利要求7所述的一種減振器支架壓焊裝置，其特征在于：所述支撐組件二包括滑動柱（27），所述滑動柱（27）的上表面固定連接在加工臺（1）的下表面，所述滑動柱（27）的外壁滑動連接有支撐柱（28），所述支撐柱（28）的外壁固定連接在底板（29）的外壁。

9.根據權利要求7所述的一種減振器支架壓焊裝置，其特征在于：所述傳動組件二包括螺紋塊（33），所述螺紋塊（33）的內壁螺紋連接在第三螺紋桿（31）的外壁，所述螺紋塊（33）的外壁固定連接有傳動臂（34），所述傳動臂（34）的內壁轉動連接在固定柱（35）的外壁。

10.根據權利要求1所述的一種減振器支架壓焊裝置，其特征在于：所述加工臺（1）的上表面固定連接有支架固定塊（22），所述加工臺（1）的上表面固定連接有連接耳固定塊（23），所述加工臺（1）的上表面設置有機械臂（24）。

技術總結
本發明涉及減振器領域，公開了一種減振器支架壓焊裝置，包括加工臺，所述加工臺的外壁固定連接有支撐板，所述支撐板的上表面固定連接有第一電機，所述第一電機的輸出端設置有傳動組件一，所述傳動組件一的外壁滑動連接在支撐板的內壁，所述傳動組件一的外壁轉動連接有第一支撐塊，所述第一支撐塊的下表面固定連接在支撐板的上表面，所述加工臺的外壁固定連接有儲水箱。通過開啟第一電機驅動第一螺紋桿轉動，進而帶動第一滑塊通過第一滑槽在支撐板的內壁滑動，由于第一滑塊與出水口之間是固定連接，所以第一滑塊滑動的同時會帶動出水口同步移動，進而實現快速清洗加工臺表面雜質，避免雜質進入焊接區域，實現了提高焊接質量的效果。

技術研發人員：陸耀峰,劉茂全,周仁興
受保護的技術使用者：太倉市旭洋汽車零部件有限公司
技術研發日：
技術公布日：2025/4/24
