本發明涉及板材折彎的，具體涉及一種配電柜的板材用折彎裝置。

背景技術：

1、配電柜的板材在加工時需要對其進行折彎處理，通過折彎加工，配電柜能夠更加牢固，承受更大的壓力和沖擊力，從而更好地保護內部的電氣元件。此外，折彎還可以優化配電柜的結構，減少邊角的缺口，同時通過折彎可以使得配電柜更好地適應安裝環境，提高空間利用率，以及方便電氣元件的布局和接線等。?

2、公告號為cn218224146u的專利文件中公開了一種配電柜生產用板材折彎機，包括折彎機，折彎機上設有折彎模具，折彎機上固定安裝有操作臺，操作臺與折彎模具相接觸，操作臺的一側固定安裝有驅動結構，操作臺的頂側活動安裝有上料結構，上料結構上活動安裝有翻轉脫料結構，翻轉脫料結構活動安裝在操作臺的一側，驅動結構包括驅動電機，驅動電機固定安裝在操作臺的一側。通過操作臺、推桿等結構的設置，使用時將配電柜板材放置在操作臺上，啟動驅動電機使推桿推動板材到折彎模具上進行加工。

3、但該方案中還存在以下問題，在將板材放置在操作臺上后，驅動電機帶動推桿與板材抵接并帶動板材移動，但是在推桿與板材配合并帶動板材朝向折彎模具移動時，板材易出現偏移的現象，導致板材在進行折彎時易出現誤差，影響折彎質量。

4、另外在其他現有技術中，在折彎模具內側設置有與折彎模具平行的頂板，通過人工與頂板對齊抵接，以減少板材的偏移誤差，但是仍會因松動而出現偏移的現象，且在板材較大時，需要多名工作人員協同操作，過程繁瑣，同時也會影響對板材的折彎效率。

技術實現思路

1、本發明提供一種配電柜的板材用折彎裝置，旨在解決相關技術中板材在放入至折彎模具內時易出現偏移的問題。

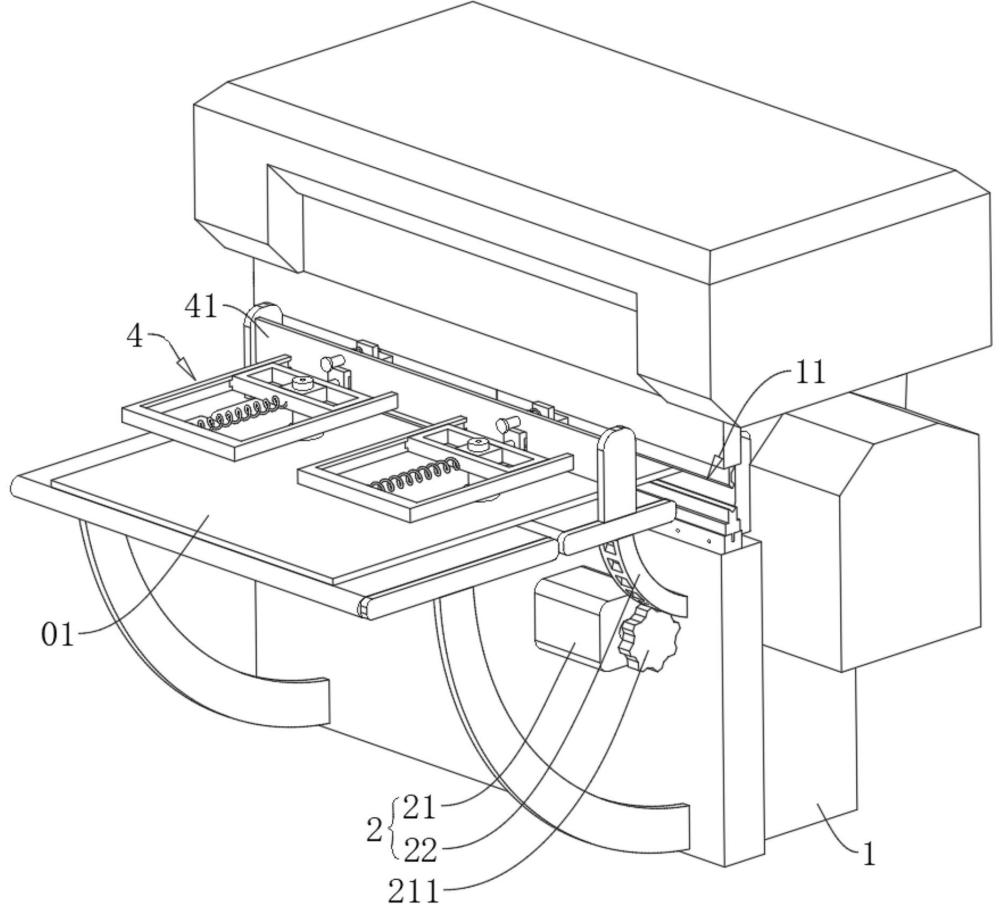

2、本發明的配電柜的板材用折彎裝置，包括設置在機架上的折彎組件，還包括：輸送件、調節組件、開關組件、按壓組件；輸送件和按壓組件上下布置用于輸送板材，調節組件包括前后間隔布置且結構相同的第一調節組件和第二調節組件；

3、第一調節組件包括：與輸送件連接的擋板、在擋板上左右滑動的卡板、與擋板連接的安裝框、在安裝框內朝向擋板滑動的中間框、安裝在中間框上的校正桿、設置在中間框內的吸管以及轉動配合在吸管底部的吸嘴；開關組件與吸管連接用于控制吸嘴；

4、板材輸送出現偏斜時，其側邊先后經過第一調節組件內的吸嘴和第二調節組件內的吸嘴，板材經過吸嘴后開關組件控制吸嘴吸附板材并隨板材移動，吸管和中間框隨板材移動帶動校正桿和卡板抵接，卡板移動第三彈件隨之發生彈性形變并使得卡板逐漸停止移動，兩吸嘴對應的卡板均停止移動后完成對板材的校正，校正后的板材繼續移動至按壓組件處，同時吸嘴松開板材，按壓組件和輸送件夾持對板材進行輸送。

5、其效果在于，本發明通過在輸送件上配置了調節組件和開關組件，輸送件對板材進行輸送時，在板材移動至按壓組件處之前，通過調節組件對板材的位置進行校正調節，具體的，通過兩個吸嘴吸附在板材上，在校正桿和卡板的作用下，兩個吸嘴先后停止移動，直至移動至同一前后方向上，完成對板材的校正，消除放置板材或者板材輸送時的偏差，然后將調節后的板材進入到按壓組件處，按壓組件和輸送件夾持板材將板材輸送至折彎組件處進行折彎加工，減少板材的折痕出現偏差的現象，提升對板材的折彎效率。

6、優選的，開關組件包括第一開關板、推桿和中間桿，第一開關板上貫穿開設有通孔一，第一開關板在吸管上滑動設置，中間桿設置在吸管的側面，推桿和中間桿轉動連接，推桿設置為伸縮桿，推桿的伸縮端與第一開關板轉動連接，板材移動其側邊與推桿抵接帶動推桿轉動的同時第一開關板滑動，第一開關板滑動帶動通孔一移動與吸管內部的通道對應并打開吸嘴。

7、其效果在于，板材移動經過推桿并帶動推桿旋轉，推桿旋轉帶動第一開關板移動，第一開關板帶動通孔一移動至吸管的通道處，將吸管打開，使用真空泵進行抽氣，使得吸管的內部處于負壓狀態，通過吸嘴對板材進行吸附。

8、優選的，吸管上滑動設置有第二開關板，第二開關板上開設有通孔二和通孔三，吸嘴打開時通孔二與吸管的內部對應，板材移動至按壓組件處后，第二開關板與擋板抵接帶動第二開關板移動，通孔三移動至與吸管內部通道對應并關閉吸嘴，通孔三用于將吸管的通道與外界連通。

9、其效果在于，板材移動至按壓組件處后，第二開關板與擋板抵接并移動，帶動通孔二與吸管內部的通道分離，將吸管關閉，同時通孔三將吸管與外界連通，消除吸管內部的負壓，以便吸嘴與板材分離。

10、優選的，按壓組件包括：轉動裝配在輸送件上的轉桿、設置在轉桿側面的轉板、轉板上轉動配合的壓輥；轉桿和壓輥均平行于擋板設置，轉桿的轉軸處設置有扭簧，扭簧用于帶動壓輥向下，板材移動至壓輥處后，扭簧帶動壓輥與板材的側面抵接。

11、其效果在于，板材移動至轉板處繼續移動，帶動轉板旋轉，直至壓輥與板材的側面抵接，壓輥配合輸送件夾持板材，減少板材在輸送的過程中出現偏移的現象。

12、優選的，卡板背離彎折部的一端設置有插桿，轉桿的側面開設有和插桿配合的插槽，卡板移動帶動插桿遠離插槽，卡板停止移動后壓輥與板材抵接。

13、其效果在于，卡板停止移動后完成對板材的校正，同時插桿與插槽分離，解除對轉桿的限制，以便板材帶動轉板旋轉，以便壓輥與板材抵接。

14、優選的，壓輥的側面沿其長度方向間隔設置有多個橡膠圈，壓輥通過橡膠圈與板材抵接。

15、其效果在于，設置橡膠圈，減少板材在輸送的過程中出現偏移的現象。

16、優選的，中間框內左右滑動設置有滑塊，滑塊套設在吸管的外部，吸管通過滑塊與中間框連接。

17、其效果在于，使得吸嘴在對板材進行校正時，能夠相對板材的輸送方向前后移動，以便兩個相對傾斜的吸嘴移動至與擋板平行，對板材進行校正。

18、優選的，吸管的外部設置有第二彈件，第二彈件與第二開關板連接用于帶動通孔二與吸管內部的通道對應。

19、其效果在于，在對板材加工完成后，第二彈件帶動第二開關板移動至初始位置，以便再次控制吸嘴與板材分離，對板材的位置進行調節。

20、優選的，安裝框與中間框之間設置用于連接兩者的第一彈件，第一彈件用于帶動中間框沿遠離擋板的方向移動復位。

21、其效果在于，第一彈件帶動中間框移動到初始位置并復位，以便再次對板材的位置進行調節并校正。

22、有益效果：

23、本發明在板材輸送時，通過兩個吸嘴對板材進行吸附并隨板材移動，同時在校正桿和卡板的作用下，使得兩個吸嘴移動至與擋板平行，完成對板材的校正，然后通過壓輥和輸送件對板材進行夾持輸送，減少板材在加工時出現偏移的現象，整個加工過程只需將板材放置在輸送件上，即可對偏移的板材進行校正，且不影響對板材的折彎，無需人工輔助扶持板材，減少板材在折彎時出現偏移的現象，提升對板材的折彎效果以及折彎效率。

技術特征：

1.一種配電柜的板材用折彎裝置，包括設置在機架上的折彎組件，其特征在于，還包括：輸送件、調節組件、開關組件、按壓組件；輸送件和按壓組件上下布置用于輸送板材，調節組件包括前后間隔布置且結構相同的第一調節組件和第二調節組件；

2.根據權利要求1所述的配電柜的板材用折彎裝置，其特征在于，開關組件包括第一開關板、推桿和中間桿，第一開關板上貫穿開設有通孔一，第一開關板在吸管上滑動設置，中間桿設置在吸管的側面，推桿和中間桿轉動連接，推桿設置為伸縮桿，推桿的伸縮端與第一開關板轉動連接，板材移動其側邊與推桿抵接帶動推桿轉動的同時第一開關板滑動，第一開關板滑動帶動通孔一移動與吸管內部的通道對應并打開吸嘴。

3.根據權利要求2所述的配電柜的板材用折彎裝置，其特征在于，吸管上滑動設置有第二開關板，第二開關板上開設有通孔二和通孔三，吸嘴打開時通孔二與吸管的內部對應，板材移動至按壓組件處后，第二開關板與擋板抵接帶動第二開關板移動，通孔三移動至與吸管內部的通道對應并關閉吸嘴，通孔三用于將吸管內部的通道與外界連通。

4.根據權利要求1所述的配電柜的板材用折彎裝置，其特征在于，按壓組件包括：轉動裝配在輸送件上的轉桿、設置在轉桿側面的轉板、轉板上轉動配合的壓輥；轉桿和壓輥均平行于擋板設置，轉桿的轉軸處設置有扭簧，板材移動至壓輥處后，扭簧帶動壓輥與板材的側面抵接。

5.根據權利要求4所述的配電柜的板材用折彎裝置，其特征在于，卡板背離彎折部的一端設置有插桿，轉桿的側面開設有和插桿配合的插槽，卡板移動帶動插桿遠離插槽，卡板停止移動后壓輥與板材抵接。

6.根據權利要求4所述的配電柜的板材用折彎裝置，其特征在于，壓輥的側面沿其長度方向間隔設置有多個橡膠圈，壓輥通過橡膠圈與板材抵接。

7.根據權利要求1所述的配電柜的板材用折彎裝置，其特征在于，中間框內左右滑動設置有滑塊，滑塊套設在吸管的外部，吸管通過滑塊與中間框連接。

8.根據權利要求1所述的配電柜的板材用折彎裝置，其特征在于，吸管的外部設置有第二彈件，第二彈件與第二開關板連接用于帶動通孔二與吸管內部的通道對應。

9.根據權利要求1所述的配電柜的板材用折彎裝置，其特征在于，安裝框與中間框之間設置用于連接兩者的第一彈件，第一彈件用于帶動中間框沿遠離擋板的方向移動復位。

技術總結
本發明涉及板材折彎的技術領域，具體公開了一種配電柜的板材用折彎裝置，包括輸送件、調節組件、開關組件、按壓組件；調節組件包括前后間隔布置的第一調節組件和第二調節組件；第一調節組件包括：與輸送件連接的擋板、在擋板上左右滑動的卡板、與擋板連接的安裝框、在安裝框內朝向擋板滑動的中間框、安裝在中間框上的校正桿、設置在中間框內的吸管以及轉動配合在吸管底部的吸嘴；開關組件與吸管連接用于控制吸嘴；板材經過吸嘴后開關組件控制吸嘴吸附板材并隨板材移動，兩吸嘴對應的卡板均停止移動后完成對板材的校正；本發明的配電柜的板材用折彎裝置，具有減少板材的折痕出現偏差的效果。

技術研發人員：武天佑,牛偉紅,郭藝龍,薛芳樂,史慧超
受保護的技術使用者：洛陽市埃斯特變壓器有限公司
技術研發日：
技術公布日：2025/4/24
