本發明涉及新能源汽車的電池技術領域，尤其涉及一種新能源汽車的電池包殼體的制造方法及相應的電池包殼體。

背景技術：

目前在新能源車汽車一般包括插電式混合動力汽車（Plugin Hybrid Electric Vehicle, PHEV）及純電動汽車兩種類型。其中，在PHEV汽車中，其電池包殼體一般采用鈑金拼焊生成，如圖1所示，示出了現有的一種的PHEV汽車的電池包結構示意圖，其采用沖壓鈑金，然后通過拼焊形成電池包殼體。但是，現有的這種方案存在如下的不足之處：重量偏重、加工工藝復雜、精度無法保證、一致性差、生產周期長、強度差、密封性差等缺陷，這種種缺陷給產品的制造造成極大的不便，同時對電動汽車的安全性能造成隱患。

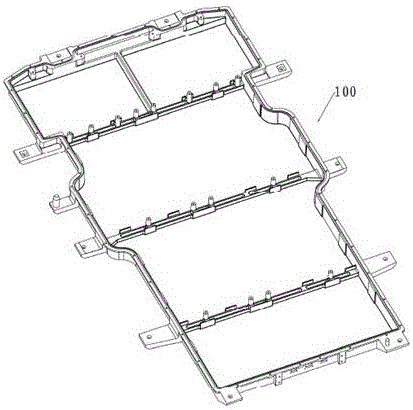

而對于純電動汽車的電池包，在現有技術中，一般將整個底盤安裝電池部分采用重力鑄造成型電池托盤骨架，然后用型板涂膠螺接或鉚接，如圖2所示，示出了現有的一種純電動汽車的電池包托盤的結構示意圖，其采用鑄鋁102 為鑄造原料，通過重力鑄造成型電池箱體100 的毛坯，該毛坯的壁厚至少為6 毫米，并留有加工余量；將所述電池箱體100 的毛坯裝夾在數控機床里，在一次裝夾中對所有的安裝面進行加工并鉆、攻孔；對所述電池箱體100 的外形進行校正；通過電泳加工對所述電池箱體100 進行表面處理和涂裝。但是，現有的這種方案也存在一些不足之處：其壁厚較厚（大于6mm)，重量重，生產效率低(6-8分鐘/件)，尺寸精度差，密封性不良。

技術實現要素：

本發明所要解決的技術問題在于，提供一種新能源汽車的電池包殼體的制造方法及相應電池包殼體，工序簡單，生產效率低，且所生產的電池包殼體精度好、氣密性好，且重量輕。

為了解決上述技術問題，本發明實施例的一方面提供一種新能源汽車的電池包殼體的制造方法，包括如下步驟：

利用壓鑄機對壓鑄鋁合金壓鑄成型，形成殼體，在所述壓鑄過程中，對壓鑄工藝參數、模具溫度、液態鋁合金溫度、液態鋁合金壓射量以及型腔真空度進行控制；

對所述殼體進行切水口除毛刺，然后進行熱處理；

對所述殼體進行數控加工，形成安裝面、接插件部位以及螺栓孔/螺紋孔；

對所述殼體的安裝面、接插件部位、螺栓孔/螺紋孔進行加工時的在線監測以及加工完成后的三坐標檢查；

采用水氣雙檢機對所述殼體進行密封性監測；

對所述殼體進行表面鉻化處理，形成電池包殼體。

其中，所述壓鑄鋁合金采用AlSi10MgMn材料、AlMg5Si2Mn材料或AlSi9Mn材料。

其中，在利用壓鑄機對壓鑄鋁合金壓鑄成型的步驟之前進一步包括：

在對所述壓鑄鋁合金材料進行熔煉過程中，采用密度指數儀進行密度指數檢測，以檢測液態鋁合金中的氫含量。

其中，所述對壓鑄工藝參數、模具溫度、液態鋁合金溫度、液態鋁合金壓射量以及型腔真空度進行控制的步驟具體包括：

采用壓鑄機工藝參數預警監控，聯動機器人進行自動報廢；

采用抽真空機，對壓室及動模型腔進行抽真空處理，使模具真空度低于50mba；

采用多組水溫管或/及油溫管對模具進行模具溫度控制，使模溫均衡；

采用定量爐對壓室進行液態鋁合金給料，使液態鋁合金溫度、液態鋁合金壓射量穩定。

其中，對所述殼體切水口、除毛刺，然后進行熱處理的步驟包括：

采用沖床對所述殼體沖水口或鋸水口，并除毛刺；

將所述殼體放在定制的料架進行熱處理，所述熱處理采用T7、T6、T5或T2F2熱處理工藝，其中，熱處理的溫度范圍為150℃ -500 ℃ ，保溫時間為3至5小時。

相應地，本發明實施例還提供一種新能源汽車的電池包殼體，其采用前述的制造方法制造而成，其中，所述殼體的壁厚為2.5-4.5mm。

其中，所述殼體上設置有加強筋。

實施本發明實施例，具有如下的有益效果：

實施本發明實施例，通過高壓鑄造毛坯成型，其精度高，機加尺寸精度精確、穩定性好，且一體成型，生產效率高，并且產品氣密性好，并且可以降低殼體的壁厚（如可以減薄至3mm）,可以有效降低成本，適合大批量生產。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是現有的一種的PHEV汽車的電池包結構示意圖；

圖2是現有的一種純電動汽車的電池包托盤的結構示意圖；

圖3是本發明提供的一種新能源汽車的電池包殼體的制造方法的一個實施例的主流程示意圖；

圖4為采用圖3的方法制造出的一種新能源汽車的電池包殼體的結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖3所示，是本發明提供的一種新能源汽車的電池包殼體的制造方法的一個實施例的主流程示意圖，在該實施例中，該制造方法包括如下步驟：

步驟S10，利用壓鑄機對壓鑄鋁合金壓鑄成型，形成殼體，在所述壓鑄過程中，對壓鑄工藝參數、模具溫度、液態鋁合金溫度、液態鋁合金壓射量以及型腔真空度進行控制；其中，所述壓鑄機為高性能壓鑄機，所述壓鋁合金為高延展性亞鋁合金。進一步地，所述高延展性壓鑄鋁合金采用AlSi10MgMn材料，還可以采用諸如AlMg5Si2Mn材料或AlSi9Mn材料等。在利用壓鑄機對壓鑄鋁合金壓鑄成型的步驟之前進一步包括檢測的步驟，包括：對原材料進行來料成分檢測，確認原材料合格；同時，在對壓鑄鋁合金材料進行熔煉過程中，采用密度指數儀進行密度指數檢測，檢測液態鋁合金中的氫含量；

具體地，所述對壓鑄工藝參數、模具溫度、液態鋁合金溫度、液態鋁合金壓射量以及型腔真空度進行控制的步驟具體包括：

采用壓鑄機工藝參數預警監控，聯動機器人進行自動報廢；

采用抽真空機，對壓室及動模型腔進行抽真空處理，使模具真空度低于50mba；其中，所述抽真空機為進口高性能抽真空機。

采用多組水溫管或/及油溫管對模具進行模具溫度控制，使模溫均衡；

采用定量爐對壓室進行液態鋁合金給料，使液態鋁合金溫度、液態鋁合金壓射量穩定。

步驟S11，對所述殼體切水口、除毛刺，然后進行熱處理；具體地，包括：

采用沖床對所述殼體進行沖水口或鋸水口，并除毛刺，由于AlSi10MgMn壓鑄后韌性很大，如采用常規壓鑄敲打去除水口，產品變形很?chē)?yán)重，必須采用沖床沖水口或鋸水口；同時，把水口、分型線處理干凈，以不影響機加工以及安裝的要求；

然后，將所述殼體放在定制的料架進行熱處理，所述熱處理采用T7、T6、T5或T2F2熱處理工藝，以提升產品的延伸率及機械性能，其中，熱處理的溫度范圍為150℃ -500 ℃ ，保溫時間為3至5小時。

步驟S12，對所述殼體進行數控加工，形成安裝面、接插件部位以及螺栓孔/螺紋孔；具體地，通過精密夾具及高性能數控機臺對所述殼體進行數控加工。

步驟S13，對所述殼體的安裝面、接插件部位、螺栓孔/螺紋孔進行加工時的在線監測以及加工完成后的三坐標檢查，保證樣件尺寸合格，具體地，可以通過諸如在線監測儀來實現該步驟；

步驟S14，采用水氣雙檢機對所述殼體進行密封性監測；

步驟S15，對所述殼體進行表面鉻化處理，形成電池包殼體。

可以理解的是，在實際制造過程中，在步驟S10之前，需要在模具開模之前進行模流分析，以確定整體的開模方案，整體流態合理，無包裹氣，模溫平衡，整體方案合理。

如圖4所示，為采用圖3的方法制造出的一種新能源汽車的電池包殼體的結構示意圖。在電池包殼體中，其中，所述殼體上形成有形成安裝面10、接插件部位12、螺栓孔11以及螺紋孔14，在一些實施例中，其中壁厚為2.5-4.5mm，甚至局部可以減薄至1.5mm。所述殼體上進一步設置有加強筋13，具體地，可以設置高度≥20mm的加強筋，并按照強度及工藝需求變更走向及數量。

實施本發明，具有如下有益效果：

實施本發明實施例，可實現一體成型，且生產效率高（采用壓鑄方式的時間為2分鐘/件，而重力鑄造需要6-8分鐘/件)，工序簡化，降低較大公差的環節，有效提高產品精度和一致性，避免鈑金件的框架扭曲變形，生產機械化程度高;

通過高精度CNC機床加工，尺寸精度及穩定性好；

經過氣密性監測，密封性等級高；

并且可以降低殼體的壁厚（如可以減薄至3mm）,可以有效降低成本，適合大批量生產；

整體性能優越，在一些例子中，對電池包殼體產品進行本體取樣拉伸試驗，經過多組測試得出的結論數據：延伸率≥7%（常規壓鑄≤3.5）；抗拉強度≥230Mpa,屈服強度≥140Mpa，可進行焊接。

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
