本實用新型涉及膠囊拋光機的技術領域，特別是一種帶角度盤的膠囊拋光機的技術領域。

背景技術：

膠囊拋光機是膠囊、片劑專用拋光設備，能除去膠囊及片劑表面上的粉塵，提高表面光潔度，適合于各種膠囊及片劑生產。

膠囊拋光機的拋光筒通過固定支架和可調節支架進行安裝，當膠囊的表面粉塵附著量較大時，需要拋光時間長，通過可調節支架使膠囊拋光機的拋光筒的傾斜度變大，增加膠囊在拋光筒內的逗留時間，保證拋光效果，當膠囊的表面粉塵附著量較小時，需要拋光時間短，通過可調節支架使膠囊拋光機的拋光筒的傾斜度變小，減少膠囊在拋光筒內的逗留時間，能提高生產效率。現有技術中的，可調節支架在調節時，首先用力托住拋光筒需要升降調節端，然后松開鎖緊螺釘后，調整拋光筒傾斜角，重新擰緊鎖緊螺釘，然而拋光筒在進行傾斜角的調節時，沒有具體的調節角度指示，只能用肉眼來估計調節的角度，需要多次調節才能達到正常工作狀態。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種帶角度盤的膠囊拋光機，能夠使拋光筒準確快速的調到需要的傾斜度，大大提高效率。

為實現上述目的，本實用新型提出了一種帶角度盤的膠囊拋光機，包括支撐架、可調支架、拋光筒、進料口、出料口、吸粉口、電機、拋光刷、安裝平臺和角度盤，所述支撐架和可調支架上安裝有安裝平臺，所述安裝平臺的前部 設有角度盤，所述安裝平臺上設有拋光筒和電機，所述拋光筒的前端上部設有進料口，所述拋光筒的后端底部設有出料口，所述拋光筒的底部設有吸粉口，所述拋光筒內設有拋光刷，所述電機的轉動軸與拋光刷的軸傳動連接，所述角度盤包括半圓形的基板、角度刻度線、半圓弧形的導軌、半圓弧形的導槽、滾珠和防脫落體，所述基板上設有導軌，所述導軌上設有導槽，所述導槽內設有滾珠，所述導槽上設有阻擋滾珠的防脫落體，所述導槽的外邊緣處設有角度刻度線。

作為優選，所述導槽的兩端設有堵蓋，所述導槽的中心軸線與導軌的中心軸線重合，所述角度刻度線的0刻度線與導軌的中心軸線重合。

作為優選，所述可調支架包括底座、下支撐體、上支撐體和固定體，所述底座上設有下支撐體，所述下支撐體內設有可滑動的上支撐體，所述上支撐體的上端與安裝平臺可轉動連接，所述下支撐體與上支撐體通過固定體固定連接在一起，所述下支撐體上設有螺紋連接的固定體。

作為優選，所述支撐架由支撐桿和設在支撐桿下端的弧形腳構成。

本實用新型的有益效果：本實用新型在需要進行拋光筒的傾斜度調節時，首先用力托住安裝平臺需要升降調節端，并松開固定體，然后根據角度盤的滾珠所對應的角度值調整到需要的傾斜度，重新擰緊固定體，與現有技術相比，能夠使拋光筒準確快速的調到需要的傾斜度，大大提高效率。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種帶角度盤的膠囊拋光機的結構示意圖；

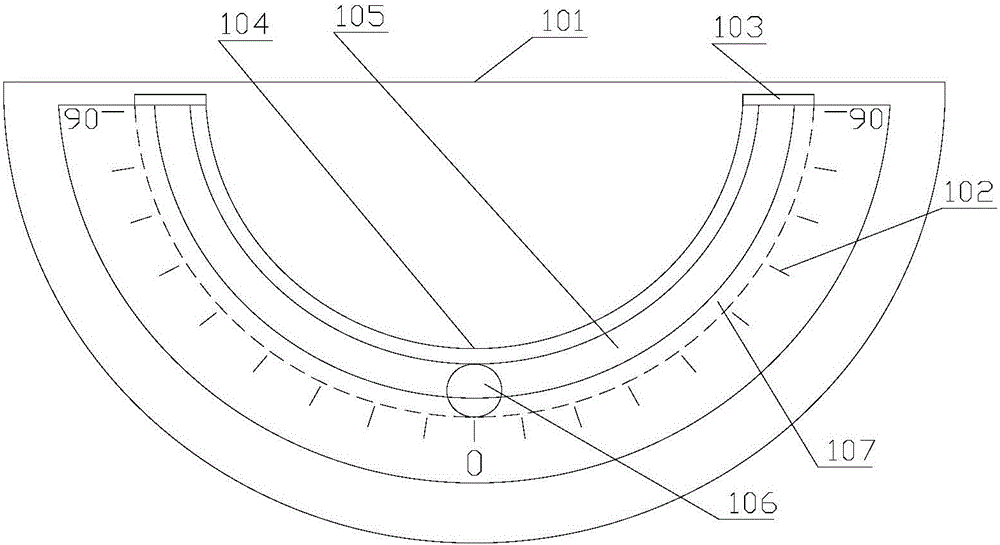

圖2是角度盤的結構示意圖。

圖中：1-支撐架、2-可調支架、3-拋光筒、4-進料口、5-出料口、6-吸粉口、7-電機、8-拋光刷、9-安裝平臺、10-角度盤、11-支撐桿、12-弧形腳、21- 底座、22-下支撐體、23-上支撐體、24-固定體、101-基板、102-角度刻度線、103-堵蓋、104-導軌、105-導槽、106-滾珠、107-防脫落體。

【具體實施方式】

參閱圖1、2，本實用新型一種帶角度盤的膠囊拋光機，包括支撐架1、可調支架2、拋光筒3、進料口4、出料口5、吸粉口6、電機7、拋光刷8、安裝平臺9和角度盤10，所述支撐架1和可調支架2上安裝有安裝平臺9，所述安裝平臺9的前部設有角度盤10，所述安裝平臺9上設有拋光筒3和電機7，所述拋光筒3的前端上部設有進料口4，所述拋光筒3的后端底部設有出料口5，所述拋光筒3的底部設有吸粉口6，所述拋光筒3內設有拋光刷8，所述電機7的轉動軸與拋光刷8的軸傳動連接，所述角度盤10包括半圓形的基板101、角度刻度線102、半圓弧形的導軌104、半圓弧形的導槽105、滾珠106和防脫落體107，所述基板101上設有導軌104，所述導軌104上設有導槽105，所述導槽105內設有滾珠106，所述導槽105上設有阻擋滾珠106的防脫落體107，所述導槽105的外邊緣處設有角度刻度線102，所述導槽105的兩端設有堵蓋103，所述導槽105的中心軸線與導軌104的中心軸線重合，所述角度刻度線102的0刻度線與導軌104的中心軸線重合，所述可調支架2包括底座21、下支撐體22、上支撐體23和固定體24，所述底座21上設有下支撐體22，所述下支撐體22內設有可滑動的上支撐體23，所述上支撐體23的上端與安裝平臺9可轉動連接，所述下支撐體22與上支撐體23通過固定體24固定連接在一起，所述下支撐體22上設有螺紋連接的固定體24，所述支撐架1由支撐桿11和設在支撐桿11下端的弧形腳12構成。

本實用新型工作過程：

本實用新型一種帶角度盤的膠囊拋光機在工作過程中，在需要進行拋光筒 的傾斜度調節時，首先用力托住安裝平臺9需要升降調節端，并松開固定體24，然后根據角度盤10的滾珠106所對應的角度值調整到需要的傾斜度，重新擰緊固定體，與現有技術相比，能夠使拋光筒準確快速的調到需要的傾斜度，大大提高效率。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
