本實用新型涉及銅管加工設備領域，特別涉及一種管口去毛刺機。

背景技術：

銅管加工過程中，如剪裁等工藝會造成銅管的管口處有毛刺，生產過程中多采用管口去毛刺機對通過管口進行處理，去除管口處的毛刺。

授權公告號為CN204366652U的中國專利《管件端頭毛刺去除機》公開了一種管件端頭毛刺去除機，包括底座，所述底座一側設有電機，所述電機的電機軸上套有鋼絲刷，其特征是：所述底座另一側設有定位塊，所述定位塊上設有圓形導向套，所述圓形導向套對準鋼絲刷。

但是該管件端頭去毛刺機存在以下缺點:電機帶動鋼絲刷轉動，轉動的鋼絲刷對管件端頭進行處理時，鋼絲刷刷掉的毛刺會隨著鋼絲刷的轉動而飛濺，飛濺的毛刺濺到工人身上會造成傷害，存在安全隱患。

技術實現要素：

本實用新型的目的是提供一種安全性更高的管口去毛刺機。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種管口去毛刺機，包括機架、設置于所述機架上的電機、聯動于所述電機用于對銅管管口去毛刺的刷輪，所述機架上設有豎直設置于所述刷輪上方用于收集飛濺毛刺的收集板，所述收集板上設有中間凸起且朝向所述刷輪兩側彎曲的導向面。

通過采用上述技術方案，電機轉動，帶動刷輪轉動，將銅管帶有毛刺的管口接觸刷輪的圓周外壁，刷輪上的金屬刷毛將銅管管口處的毛刺打磨，飛濺的毛刺在轉動的刷輪帶動下飛出，接觸到收集板上的導向面，導向面朝向刷輪兩側彎曲，毛刺沿彎曲的導向面朝向刷輪兩側滑落，毛刺撞擊到導向面后速度變小，減小飛濺的毛刺的動能，使毛刺沿收集板的導向而滑落，避免毛刺任意飛濺傷人，從而提高管口去毛刺機的安全性。

本實用新型的進一步設置為：所述收集板上端設有用于限定毛刺沿所述導向面上端飛出的擋板。

通過采用上述技術方案，向上飛出的毛刺抵接到擋板后，在擋板的抵擋下速度變小，減小毛刺動能的同時，避免毛刺沖收集板上方滑出而傷人。

本實用新型的進一步設置為：所述收集板兩側設有豎直設置的導向板。

通過采用上述技術方案，沿導向面向兩側滑移的毛刺在撞擊到兩側的導向板后速度變小，進而減小毛刺動能，在重力的作用下向下滑落，避免毛刺飛濺。

本實用新型的進一步設置為：所述機架上設有支撐柱，所述收集板固定連接于所述支撐柱上。

通過采用上述技術方案，收集板通過支撐柱連接在機架上，對銅管加工時結構穩定高效。

本實用新型的進一步設置為：所述機架上設有平行于所述刷輪軸線且用于放置銅管的定位板。

通過采用上述技術方案，加工銅管時，將銅管放置在定位板上，另一只手固定銅管，方便固定銅管位置。

本實用新型的進一步設置為：所述收集板位于所述定位板和所述刷輪軸線之間。

通過采用上述技術方案，銅管管口處的毛刺被刷輪打磨后，在刷輪的帶動下飛濺到收集板上的導向面，不會四處飛濺。

本實用新型的進一步設置為：所述刷輪套設于所述電機轉軸上。

通過采用上述技術方案，刷輪直接套設于電機轉軸上，結構簡單，傳動高效。

本實用新型的進一步設置為：所述機架一側設有用于放置工具的金屬工具盒。

通過采用上述技術方案，生產過程中的工具可以放入金屬工具盒內進行定位，由于加工工具一般為金屬材質，金屬工具盒采用金屬材質，不容易破裂，延長金屬工具盒的使用壽命。

綜上所述，本實用新型具有以下有益效果：采用飛濺的毛刺接觸到收集板上的導向面后速度變小，沿導向面向上滑移的毛刺撞擊到擋板后動能進一步減小，沿導向面向兩側滑移的毛刺撞擊到兩側的限位板后動能也進一步減小，在重力的作用下掉落，另外，采用金屬材質的金屬工具盒，延長工具盒的使用壽命，達到了管口去毛刺機工作時安全性好、結構穩定的效果。

附圖說明

圖1是本實用新型的結構示意圖；

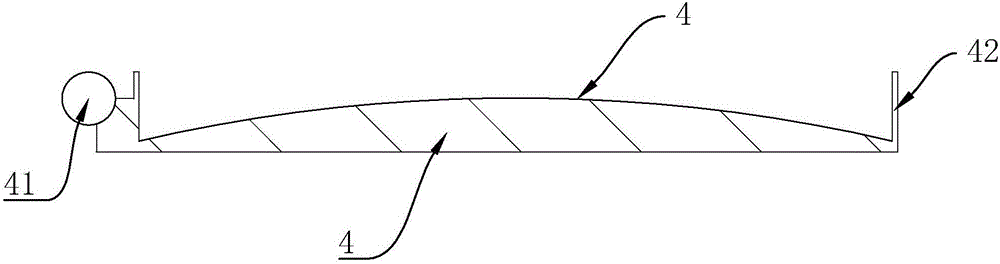

圖2是本實用新型的導向面截面示意圖。

圖中：1、機架；11、支撐柱；2、電機；3、刷輪；4、收集板；41、導向面；42、擋板；43、導向板；5、定位板；6、金屬工具盒。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

一種管口去毛刺機，如圖1到圖2所示，包括機架1，機架1上端固定有電機2，機架1一側焊接有金屬工具盒6。電機2轉軸上套設有刷輪3，機架1上還焊接有平行于刷輪3軸線的定位板5，用于放置加工的銅管。機架1上還設有豎直設置的支撐柱11，支撐柱11上焊接有豎直設置的收集板4，收集板4位于定位板5和刷輪3軸線之間，用于收集飛濺的毛刺。定位板5靠近定位板5的端面設有導向面41，導向面41中間突起且兩端遠離定位板5朝向刷輪3兩側彎曲，收集板4上端設有擋板42，防止毛刺從導向面41上方飛出。收集板4兩側設有導向板43，導向板43豎直設置，沿導向面41滑移的毛刺碰到導向板43后速度減小，沿導向板43向下滑落。

管口去毛刺機工作時，如圖1到圖2所示，將銅管放置在定位板5后，將銅管管口抵接在刷輪3的圓周側壁后，隨電機2轉動的刷輪3對銅管管口打磨，脫落的毛刺隨刷輪3飛濺，飛濺的毛刺撞擊到收集板4后沿導向面41滑移接觸導向板43，毛刺接觸到收集板4、擋板42、導向板43后動能減小，在動力的作用下掉落，達到不能飛濺傷人的作用。
