本實用新型屬于不銹鋼生產技術領域，具體涉及一種不銹鋼中厚板立式酸洗裝置。

背景技術：

不銹鋼中厚板熱軋結束后需要進行固溶處理和酸洗。固溶處理后鋼板表面存在大量氧化鐵皮，需要通過酸洗將氧化鐵皮去除。在生產過程中通常采用立式酸洗，立式酸洗生產流程為：鋼板---入口垛板臺---入口運輸輥道---翻板機---拋丸機---預清洗---酸洗---預漂洗---鈍化---漂洗---烘干---立式檢查臺---出口翻鋼機---出口運輸輥道---出口垛板臺---包裝入庫。酸洗時在酸洗槽內布置有與槽體垂直的噴嘴。通過噴嘴將配備好的酸液噴在鋼板表面，該酸洗設備能較好地去除鋼板表面的氧化鐵皮，且鋼板表面酸洗均勻、生產線占地面積較小，但該酸洗設備噴嘴平面布置，四個側邊沒有專門的酸洗裝置，鋼板四個側邊僅靠表面殘余的酸進行酸洗，導致四個側邊氧化鐵皮局部殘留，側邊酸洗質量差，尤其是上部側邊殘留氧化鐵皮，需要后續清理，嚴重影響生產的連續性和酒鋼不銹鋼中厚板的產品形象。國內目前尚無有效方法去除鋼板四個側邊的氧化鐵皮。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的技術問題，提供一種不銹鋼中厚板表面及四個側邊酸洗均勻、表面及側邊酸洗質量好，能保證生產連續性和產品質量穩定性的不銹鋼中厚板立式酸洗裝置。

為了達到上述目的，本實用新型采用以下技術方案：一種不銹鋼中厚板立式酸洗裝置，包括排列成一排的多個空竹輥，所述空竹輥的一側傾斜設有多個支承輥，所述空竹輥的輥道上立有不銹鋼中厚板且不銹鋼中厚板的側面緊靠在支承輥上，所述空竹輥的兩側均豎直設有位于酸洗入口的鋼板后側邊噴射梁、位于酸洗出口的鋼板前側邊噴射梁以及設置在鋼板后側邊噴射梁與鋼板前側邊噴射梁之間的多個鋼板側面噴射梁，所述鋼板側面噴射梁的內側設有多個鋼板側面酸洗噴嘴，所述鋼板后側邊噴射梁上設有多個鋼板后側邊酸洗噴嘴且鋼板后側邊酸洗噴嘴與不銹鋼中厚板的前進方向呈銳角，所述鋼板前側邊噴射梁上設有多個鋼板前側邊酸洗噴嘴且鋼板前側邊酸洗噴嘴與不銹鋼中厚板的前進方向呈鈍角，所述鋼板前側邊噴射梁和鋼板后側邊噴射梁的底端分別設有水平設置的橫噴梁，所述橫噴梁的端部設有斜向上的鋼板底部酸洗噴嘴，所述鋼板前側邊噴射梁和鋼板后側邊噴射梁的上端分別設有斜向下的鋼板頂部酸洗噴嘴。

進一步地，所述鋼板后側邊酸洗噴嘴與不銹鋼中厚板的前進方向呈60°夾角。

進一步地，所述鋼板前側邊酸洗噴嘴與不銹鋼中厚板的前進方向呈120°夾角。

進一步地，所述鋼板底部酸洗噴嘴與橫噴梁的軸線呈60°夾角。

進一步地，所述鋼板頂部酸洗噴嘴為三組且位于距離空竹輥輥道1860mm、2260mm、2560mm高度位置處。

進一步地，所述鋼板頂部酸洗噴嘴與鋼板前側邊噴射梁或鋼板后側邊噴射梁的軸線呈30°夾角。

進一步地，所述鋼板側面酸洗噴嘴與鋼板側面噴射梁的軸線呈90°夾角。

進一步地，所述支承輥與水平線呈95°或85°夾角。

本實用新型相對現有技術具有以下有益效果：本實用新型的不銹鋼中厚板立式酸洗裝置在酸洗入口設置鋼板后側邊酸洗噴嘴，在酸洗出口設置鋼板前側邊酸洗噴嘴，在不銹鋼中厚板的下方設置鋼板底部酸洗噴嘴，在不銹鋼中厚板的上方設置鋼板頂部酸洗噴嘴，在不銹鋼中厚板的兩側設置鋼板側面酸洗噴嘴，不銹鋼中厚板在空竹輥旋轉帶動運行的過程中，能通過鋼板后側邊酸洗噴嘴、鋼板前側邊酸洗噴嘴、鋼板頂部酸洗噴嘴、鋼板底部酸洗噴嘴和鋼板側面酸洗噴嘴將配置好的酸液噴在不銹鋼中厚板表面及四個側邊進行酸洗，能有效去除不銹鋼中厚板表面尤其是四個側邊的氧化鐵皮，本實用新型在不銹鋼中厚板表面酸洗的過程中完成對側邊的酸洗，不需后續處理，簡單易行，生產效率高，不額外增加生產和人員成本，不銹鋼中厚板表面及四個側邊酸洗均勻、表面及側邊酸洗質量好，有效保證了生產的連續性和產品質量的穩定性。

附圖說明

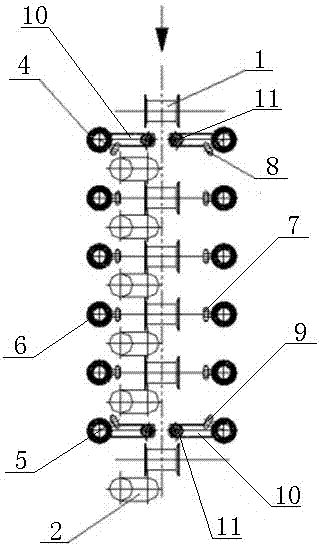

圖1為本實用新型的結構示意圖；

圖2為圖1中B-B向視圖；

圖3為本實用新型鋼板后側邊噴射梁的結構示意圖；

圖4為本實用新型鋼板側面噴射梁的結構示意圖。

本實用新型附圖標記含義如下：1、空竹輥；2、支承輥；3、不銹鋼中厚板；4、鋼板后側邊噴射梁；5、鋼板前側邊噴射梁；6、鋼板側面噴射梁；7、鋼板側面酸洗噴嘴；8、鋼板后側邊酸洗噴嘴；9、鋼板前側邊酸洗噴嘴；10、橫噴梁；11、鋼板底部酸洗噴嘴；12、鋼板頂部酸洗噴嘴。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步說明。

如圖1-4所示，一種不銹鋼中厚板立式酸洗裝置，包括排列成一排的多個空竹輥1，空竹輥1的一側傾斜設有多個支承輥2，支承輥2與水平線呈95°或85°夾角，空竹輥1的輥道上立有不銹鋼中厚板3且不銹鋼中厚板3的側面緊靠在支承輥2上，支承輥2起輔助支撐作用，空竹輥1的兩側均豎直設有位于酸洗入口的鋼板后側邊噴射梁4、位于酸洗出口的鋼板前側邊噴射梁5以及設置在鋼板后側邊噴射梁4與鋼板前側邊噴射梁5之間的多個鋼板側面噴射梁6，鋼板側面噴射梁6的內側設有多個鋼板側面酸洗噴嘴7，鋼板側面酸洗噴嘴7與鋼板側面噴射梁6的軸線呈90°夾角，鋼板后側邊噴射梁4上設有多個鋼板后側邊酸洗噴嘴8且鋼板后側邊酸洗噴嘴8與不銹鋼中厚板3的前進方向呈60°夾角，鋼板前側邊噴射梁5上設有多個鋼板前側邊酸洗噴嘴9且鋼板前側邊酸洗噴嘴9與不銹鋼中厚板3的前進方向呈120°夾角，鋼板前側邊噴射梁5和鋼板后側邊噴射梁4的底端分別設有水平設置的橫噴梁10，橫噴梁10的端部設有斜向上的鋼板底部酸洗噴嘴11，鋼板底部酸洗噴嘴11與橫噴梁10的軸線呈60°夾角，鋼板前側邊噴射梁5和鋼板后側邊噴射梁4的上端分別設有斜向下的鋼板頂部酸洗噴嘴12，鋼板頂部酸洗噴嘴12為三組且位于距離空竹輥1輥道1860mm、2260mm、2560mm高度位置處且鋼板頂部酸洗噴嘴12與鋼板前側邊噴射梁5或鋼板后側邊噴射梁4的軸線呈30°夾角，位于距離空竹輥1輥道1860mm高度位置處的鋼板頂部酸洗噴嘴12用于寬度為1500-1800mm的不銹鋼中厚板3頂部側邊的酸洗，位于距離空竹輥1輥道2260mm高度位置處的鋼板頂部酸洗噴嘴12用于寬度為2000-2200mm的不銹鋼中厚板3頂部側邊的酸洗，位于距離空竹輥1輥道2560mm高度位置處的鋼板頂部酸洗噴嘴12用于寬度為2200-2500mm的不銹鋼中厚板3頂部側邊的酸洗。

使用時，位于不銹鋼中厚板3下方的空竹輥1旋轉，空竹輥1帶動不銹鋼中厚板3運行，不銹鋼中厚板3進入酸洗段后，鋼板后側邊酸洗噴嘴8、鋼板前側邊酸洗噴嘴9、鋼板頂部酸洗噴嘴12、鋼板底部酸洗噴嘴11和鋼板側面酸洗噴嘴7打開，將配置好的酸液噴在不銹鋼中厚板3表面及四個側邊進行酸洗，有效去除了不銹鋼中厚板3表面尤其是四個側邊的氧化鐵皮。
