本發明屬于濕法冶金領域，具體而言，本發明涉及處理冶金渣的系統和方法。

背景技術：

銅渣和鎳渣是煉銅和煉鎳過程中產生的渣，冶煉1噸精銅的同時會產生2.2噸銅渣，我國煉銅爐渣產量大，年產150萬噸左右。采用閃速爐熔煉法生產1噸鎳約排出6～16噸鎳渣，僅金川集團每年就要排放近80萬噸鎳渣，年利用約10萬噸，其余堆積在公司的渣場，累計堆存量已達1000萬噸。銅渣和鎳渣的大量堆積會帶來嚴重的水體污染和土壤污染，因而加強銅渣和鎳渣的綜合利用非常重要。銅渣和鎳渣的成分接近，主要成分均為鐵氧化物和二氧化硅，主要物相是鐵橄欖石以及少量磁鐵礦。目前對銅渣和鎳渣的利用研究主要集中在提取銅渣中的有價金屬銅、鈷、鋅、鐵，采用的方法有選礦法、火法冶煉、濕法冶煉等技術手段，其中，直接還原是目前最有前景的處理銅渣和鎳渣的火法冶煉方法。

含銅鐵粉是銅渣或鎳渣經過直接還原-磨礦磁選工藝得到的含鐵產品，該類鐵產品經壓塊后可作為電爐煉鋼或特種鋼(主要是耐候鋼，含銅0.2～0.8wt％)的原料，但作為電爐煉鋼原料時，由于銅為雜質元素，以?xún)?yōu)質碳素鋼為例，一般要求銅含量低于0.25wt％，因而這種含銅鐵粉只能作為配料或折價進行銷售。作為耐候鋼原料時，由于受到市場需求的限制，產品優勢也不明顯。

對于含銅鐵粉采用常規方法很難實現銅、鐵的高效分離，因而鐵產品品質低、產品價值受限。在現有技術中，僅對鋼水的脫銅技術進行過大量的研究。但到目前為止，還沒有一種令人滿意的實用的脫銅技術。這些方法大都因?qū)︺~的脫除能力低下或是條件太苛刻而無法進一步發展。如采用熔化分離時，只適用于處理含大量暴露銅的小塊廢鋼；采用氣化分離法時，則由于工藝環節多、氣體污染環境等問題難以大規模推廣；采用真空分離法時，則僅適用于鋼水脫銅，且存在鐵損失大、脫除速度慢等問題，因而難以大規模工業應用。

因此，現有處理銅渣和鎳渣兩種冶金渣的技術有待進一步改進。

技術實現要素：

本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的一個目的在于提出一種處理冶金渣的系統和方法。該系統通過將含有冶金渣和還原劑的混合物料直接還原-磨礦磁選得到含銅鐵粉，再將含銅鐵粉通過氨浸實現的銅、鐵分離，使得銅的回收率不小于98.5％，鐵粉中TFe的含量不低于91.5wt％，Cu的含量不大于0.05wt％。

在本發明的一個方面，本發明提出了一種處理冶金渣的系統，根據本發明的實施例，該系統包括：

混合裝置，所述混合裝置具有冶金渣入口、還原劑入口、添加劑入口和混合物料出口；

還原-磨礦磁選裝置，所述還原-磨礦磁選裝置具有混合物料入口、含銅鐵粉出口和尾渣出口，所述混合物料入口與所述混合物料出口相連；

細磨裝置，所述細磨裝置具有含銅鐵粉入口和含銅細鐵粉出口，所述含銅鐵粉入口與所述含銅鐵粉出口相連；

氨浸裝置，所述氨浸裝置具有含銅細鐵粉入口、氨水入口、二氧化碳入口、鐵粉出口和含銅氨浸液出口，所述含銅細鐵粉入口與所述含銅細鐵粉出口相連；

蒸氨裝置，所述蒸氨裝置具有含銅氨浸液入口、空氣入口、二氧化碳出口、氨氣出口和氧化銅出口，所述含銅氨浸液入口與所述含銅氨浸液出口相連，所述二氧化碳出口與所述二氧化碳入口相連。

根據本發明實施例的處理冶金渣的系統，通過將含有冶金渣和還原劑的混合物料直接進行還原-磨礦磁選處理，可將冶金渣中的鐵還原為金屬鐵，且經磁選過后，含銅鐵粉與尾渣分離開；然后將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗；采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅；而碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。由此，采用該系統通過將含有冶金渣和還原劑的混合物料直接還原-磨礦磁選得到含銅鐵粉，再采用氨浸將含銅鐵粉中的銅和鐵分離，并采用蒸氨法將銅進行回收，提高了金屬鐵粉的純度，銅的回收率不小于98.5％，鐵粉中TFe的含量不低于91.5wt％，Cu的含量不大于0.05wt％，而且生產成本較低、工藝流程簡單、經濟效益較好。

另外，根據本發明上述實施例的處理冶金渣的系統，還可以具有如下附加的技術特征：

在本發明的一些實施例中，上述處理冶金渣的系統進一步包括：水吸收裝置，所述水吸收裝置具有氨氣入口和氨水出口，所述氨氣入口與所述氨氣出口相連，所述氨水出口與所述氨水入口相連。由此，將蒸氨裝置所得的氨氣回收利用，降低系統的原材料成本，提高系統的經濟性。

在本發明的一些實施例中，所述氨浸裝置為攪拌浸出槽。由此，有利于提高含銅細鐵粉中銅的溶解速率。

在本發明的一些實施例中，所述蒸氨裝置為蒸餾塔。由此，有利于提高蒸氨處理的效率，同時回收氨氣和二氧化碳。

在本發明的再一個方面，本發明提出了一種采用上述處理冶金渣的系統處理冶金渣的方法，根據本發明的實施例，該方法包括：

(1)將所述冶金渣、還原劑和添加劑供給至所述混合裝置中進行混合，以便得到混合物料；

(2)將所述混合物料供給至所述還原-磨礦磁選裝置中進行還原-磨礦處理，以便得到含銅鐵粉和尾渣；

(3)將所述含銅鐵粉供給至所述細磨裝置中進行細磨處理，以便得到含銅細鐵粉；

(4)將所述含銅細鐵粉、氨水和二氧化碳供給至所述氨浸裝置中進行氨浸處理，以便得到鐵粉和含銅氨浸液；

(5)將所述含銅氨浸液和空氣供給至所述蒸氨裝置中進行蒸氨處理，以便得到二氧化碳、氨氣和氧化銅，并將所述二氧化碳返回步驟(4)中的所述氨浸裝置。

根據本發明實施例的處理冶金渣的方法，通過將含有冶金渣和還原劑的混合物料直接進行還原-磨礦磁選處理，可將冶金渣中的鐵還原為金屬鐵，且經磁選過后，含銅鐵粉與尾渣分離開；然后將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗；采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅；而碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。由此，采用該方法通過將含有冶金渣和還原劑的混合物料直接還原-磨礦磁選得到含銅鐵粉，再采用氨浸將含銅鐵粉中的銅和鐵分離，并采用蒸氨法將銅進行回收，提高了金屬鐵粉的純度，銅的回收率不小于98.5％，鐵粉中TFe的含量不低于91.5wt％，Cu的含量不大于0.05wt％，而且生產成本較低、工藝流程簡單、經濟效益較好。

另外，根據本發明上述實施例的處理冶金渣的方法，還可以具有如下附加的技術特征：

在本發明的一些實施例中，上述處理冶金渣的方法進一步包括：(6)步驟(5)得到的所述氨氣供給至所述水吸收裝置中，以便得到氨水，并將所述氨水返回至步驟(4)中的所述氨浸裝置。由此，將氨裝置所得的氨氣的回收利用，降低系統的原材料成本，提高系統的經濟性。

在本發明的一些實施例中，在步驟(1)中，所述冶金渣中銅含量為0.15～0.85wt％，全鐵含量為35～45wt％。

在本發明的一些實施例中，在步驟(1)中，將所述冶金渣、所述還原劑和所述添加劑按照質量比為100：(10～30)：(3～15)進行混合。由此，有利于提高鐵粉和氧化銅的回收率。

在本發明的一些實施例中，在步驟(2)中，所述含銅鐵粉中銅含量為0.4～1wt％，鐵含量為90～95wt％。由此，可進一步提高系統的經濟性。

在本發明的一些實施例中，在步驟(3)中，所述含銅細鐵粉的粒徑不大于74微米。由此，有利于提高氨浸處理的效率，增加銅的溶解速率。

在本發明的一些實施例中，在步驟(4)中，所述氨浸處理過程氨浸液中氨水質量濃度為1～10％，二氧化碳質量濃度為2～6％。由此，可進一步提高氨浸處理的效率，增加銅的溶解速率。

在本發明的一些實施例中，在步驟(4)中，所述氨浸處理中液固比為(1～10):1，溫度為40～50攝氏度，時間不低于10min。由此，可進一步提高氨浸處理的效率，增加銅的溶解速率。

本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

附圖說明

本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

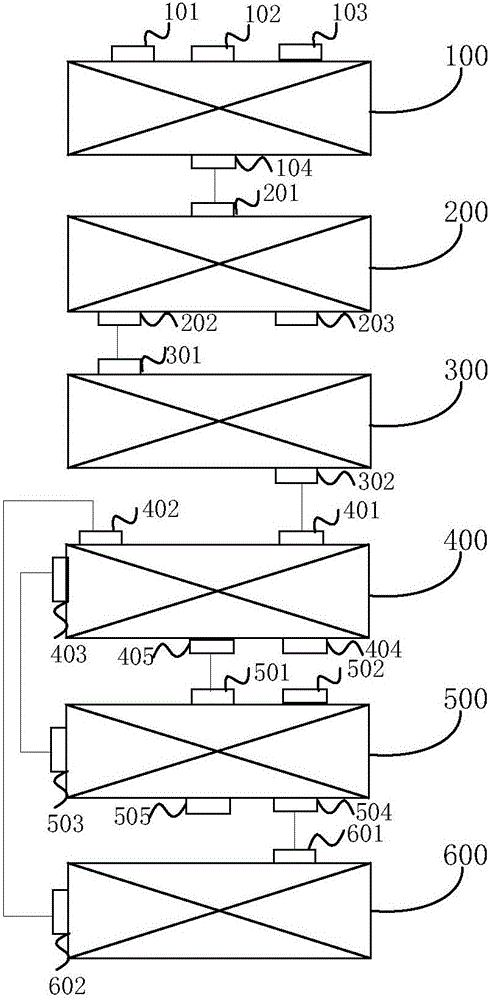

圖1是根據本發明一個實施例的處理冶金渣的系統結構示意圖；

圖2是根據本發明再一個實施例的處理冶金渣的系統結構示意圖；

圖3是根據本發明一個實施例的處理冶金渣的方法流程示意圖；

圖4是根據本發明再一個實施例的處理冶金渣的方法流程示意圖。

具體實施方式

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本發明，而不能理解為對本發明的限制。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明的一個方面，本發明提出了一種處理冶金渣的系統，根據本發明的實施例，參考圖1，該系統包括：混合裝置100、還原-磨礦磁選裝置200、細磨裝置300、氨浸裝置400和蒸氨裝置500。

根據本發明的實施例，混合裝置100具有冶金渣入口101、還原劑入口102、添加劑入口103和混合物料出口104，且適于將冶金渣、還原劑和添加劑進行混合，以便得到混合物料。具體的，冶金渣可以包括銅渣和鎳渣中的至少一種。由此，有利于提高冶金渣與還原劑、添加劑的接觸面積，進而提高混合物料在后續還原處理的速率。需要說明的是，還原劑和添加劑的類型并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，例如，還原劑可以為還原煤，添加劑可以為氧化鈣。

根據本發明的一個實施例，冶金渣中銅的含量和全鐵的含量并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，冶金渣中銅含量可以為0.15～0.85wt％，全鐵含量可以為35～45wt％。發明人發現，如果冶金渣中鐵含量過高或銅含量過低，技術上就沒有除銅的必要；如果鐵含量過低，那么意味著含銅鐵粉中其余雜質含量過高，這些雜質會嚴重影響鐵產品和氧化銅產品的質量。發明人通過大量試驗發現，當冶金渣中銅含量為0.15～0.85wt％，鐵含量為35～45wt％時，采用本發明的技術可使得銅鐵分離效果好，最終得到的鐵產品和氧化銅產品的品位高。

根據本發明的再一個實施例，冶金渣與還原劑、添加劑的混合質量比并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，可以將冶金渣、還原劑和添加劑按照質量比100：(10～30)：(3～15)進行混合。發明人發現，還原劑用量過低時，冶金渣中鐵的還原效果不好，還原劑用量過高時，并不能明顯提高鐵的回收指標且造成還原劑的浪費。添加劑的配入旨在促進冶金渣中鐵的還原和回收，過高或過低效果均不好。發明人通過大量試驗意外發現，當將冶金渣、還原劑和添加劑按照質量比100：(10～30)：(3～15)進行混合時，能使冶金渣中的鐵得到充分還原，鐵回收指標好。

根據本發明的實施例，還原-磨礦磁選裝置200具有混合物料入口201、含銅鐵粉出口202和尾渣出口203，混合物料入口201與混合物料出口104相連，且適于將混合物料進行還原-磨礦處理，以便得到含銅鐵粉和尾渣。發明人發現，冶金渣中的鐵主要以鐵橄欖石和四氧化三鐵的形式存在，還原-磨礦磁選裝置包含還原、磨礦和磁選，冶金渣在一定的還原條件下，鐵橄欖石和四氧化三鐵與還原劑中的碳發生還原反應，得到金屬鐵、二氧化硅和一氧化碳，而一氧化碳亦可作為還原劑進一步與鐵橄欖石和四氧化三鐵反應，如此，可顯著提高含銅鐵粉中鐵的含量，添加劑可作為助熔劑，從而降低還原處理的能耗。需要說明的是，還原-磨礦磁選裝置并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，例如可以為轉底爐和磨礦磁選裝置的聯用裝置，并且本領域技術人員可以根據實際需要對還原和磨礦磁選過程的具體操作條件進行選擇。該還原過程發生的主要化學反應的反應式有：

Fe₂SiO₄+2C＝2Fe+SiO₂+2CO (1)

Fe₃O₄+4C＝3Fe+4CO (2)

CO₂+C＝2CO (3)

Fe₂SiO₄+2CO＝2Fe+SiO₂+2CO₂ (4)

Fe₃O₄+4CO＝3Fe+4CO₂ (5)

根據本發明的一個實施例，含銅鐵粉中銅和鐵的含量并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，含銅鐵粉中銅含量可以為0.4～1wt％，鐵含量可以為90～95wt％。發明人發現，如果含銅鐵粉中鐵含量過高或銅含量過低(鐵含量接近100wt％或銅含量接近0wt％)，技術上就沒有除銅的必要；如果鐵含量過低，那么意味著含銅鐵粉中其余雜質含量過高，這些雜質會嚴重影響鐵產品和氧化銅產品的質量。發明人通過大量試驗發現，當含銅鐵粉中銅含量為0.4～1wt％，鐵含量為90～95wt％時，采用本發明的技術可使得銅鐵分離效果好，最終得到的鐵產品和氧化銅產品的品位高。

根據本發明的實施例，細磨裝置300具有含銅鐵粉入口301和含銅細鐵粉出口302，含銅鐵粉入口301與含銅鐵粉出口202相連，且適于將含銅鐵粉進行細磨處理，以便得到含銅細鐵粉。發明人發現，通過將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗。需要說明的是，細磨裝置并不受特別限制，本領域技術人員可以根據實際需要進行選擇，例如可以為球磨機。

根據本發明的一個實施例，含銅細鐵粉的粒徑并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，含銅細鐵粉的粒徑可以不大于74微米。發明人發現，相比于其他粒徑，在該粒徑下可保證銅充分暴露在外部，使其與氨浸液有足夠大的接觸面積，有利于提高反應速率。

根據本發明的實施例，氨浸裝置400具有含銅細鐵粉入口401、氨水入口402、二氧化碳入口403、鐵粉出口404和含銅氨浸液出口405，含銅細鐵粉入口401與含銅細鐵粉出口302相連，且適于將含銅細鐵粉、氨水和二氧化碳進行氨浸處理，以便得到鐵粉和含銅氨浸液。發明人發現，通過采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅，得到高純度的鐵粉。該裝置內發生的主要化學反應的反應式為：

CuO+2NH₄OH+(NH₄)₂CO₃＝Cu(NH₃)₄CO₃+3H₂O (6)

Cu(NH₃)₄CO₃+Cu＝Cu₂(NH₃)₄CO₃ (7)

根據本發明的一個實施例，氨浸裝置并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，氨浸裝置可以為攪拌浸出槽。由此，有利于提高含銅細鐵粉中銅的溶解速率。

根據本發明的再一個實施例，氨浸處理過程氨浸液中氨水質量濃度和二氧化碳質量濃度并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，氨浸處理過程氨浸液中氨水質量濃度可以為1～10％，二氧化碳質量濃度可以為2～6％。發明人發現，氨浸處理過程氨浸液中氨水質量濃度和二氧化碳質量濃度過低，均會降低銅的浸出反應速率；如果氨水質量濃度過高，會導致氨氣揮發嚴重，造成大量氨試劑損失；在氨水質量濃度不能過高的前提下，單方面使二氧化碳質量濃度過高并不能提高銅的浸出反應速率，還會造成浪費。發明人通過大量試驗意外發現，氨浸液中氨水質量濃度為1～10％，二氧化碳質量濃度為2～6％時，含銅細鐵粉中的銅溶解速率快，銅鐵分離效果好。

根據本發明的又一個實施例，氨浸處理的條件并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，氨浸處理中液固比可以為(1～10):1，溫度可以為40～50攝氏度，時間可以不低于10min。發明人發現，氨浸處理中液固比過高時，會造成氨浸液的浪費，而液固比過低時，則會導致銅溶解不充分，不利于得到高純度的鐵粉。而氨浸溫度過低會嚴重影響反應速率，溫度過高則會使氨的分壓增高，使氨損失嚴重。發明人通過大量實驗意外發現，氨浸處理的時間在本發明所述的范圍內時可使得含銅細鐵粉中的銅最大程度的溶解。

根據本發明的實施例，蒸氨裝置500具有含銅氨浸液入口501、空氣入口502、二氧化碳出口503、氨氣出口504和氧化銅出口505，含銅氨浸液入口501與含銅氨浸液出口405相連，二氧化碳出口503與二氧化碳入口403相連，且適于將含銅氨浸液和空氣進行蒸氨處理，以便得到二氧化碳、氨氣和氧化銅，并將二氧化碳返回氨浸裝置。發明人發現，經氨浸處理得到的碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。該裝置內發生的主要化學反應的反應式為：

Cu₂(NH₃)₄CO₃+(NH₄)₂CO₃+2NH₄OH+0.5O₂＝2Cu(NH₃)₄CO₃+3H₂O (8)

2Cu₂(NH₃)₄CO₃+O₂＝4CuO+8NH₃+2CO₂ (9)

根據本發明的一個實施例，蒸氨裝置并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，蒸氨裝置可以為蒸餾塔。由此，有利于提高蒸氨處理的效率，同時回收氨氣和二氧化碳。

具體的，將含銅氨浸液通過蒸氨裝置(蒸餾塔)上部的噴嘴使之霧化，霧化微粒在塔內呈懸浮狀態向下運動，與通入塔下部并由下而上運動的蒸汽流迅速進行傳質傳熱，使易揮發的NH₃和CO₂變成汽態從塔頂排出，而銅氨絡合物Cu₂(NH₃)₄CO₃則發生熱分解，銅以氧化銅CuO沉淀析出，懸浮狀態下析出的CuO因其比重較大而下落到塔底隨殘液排出。

根據本發明實施例的處理冶金渣的系統，通過將含有冶金渣和還原劑的混合物料直接進行還原-磨礦磁選處理，可將冶金渣中的鐵還原為金屬鐵，且經磁選過后，含銅鐵粉與尾渣分離開；然后將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗；采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅；而碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。由此，采用該系統通過將含有冶金渣和還原劑的混合物料直接還原-磨礦磁選得到含銅鐵粉，再采用氨浸將含銅鐵粉中的銅和鐵分離，并采用蒸氨法將銅進行回收，提高了金屬鐵粉的純度，銅的回收率不小于98.5％，鐵粉中TFe的含量不低于91.5wt％，Cu的含量不大于0.05wt％，而且生產成本較低、工藝流程簡單、經濟效益較好。

根據本發明上述實施例的處理冶金渣的系統，參考圖2，該系統進一步包括：水吸收裝置600。

根據本發明的實施例，水吸收裝置600具有氨氣入口601和氨水出口602，氨氣入口601與氨氣出口504相連，氨水出口602與氨水入口402相連且適于將蒸氨裝置得到的氨氣進行處理，以便得到氨水，并將氨水返回至氨浸裝置。由此，可將蒸氨裝置產生的氨氣充分回收，并且可將所得的氨水回用于上述氨浸裝置，有利于降低整個系統的原材料成本，降低能耗，提高系統的經濟性。

在本發明的再一個方面，本發明提出了一種采用上述處理冶金渣的系統處理冶金渣的方法，根據本發明的實施例，參考圖3，該方法包括：

S100：將冶金渣、還原劑和添加劑供給至混合裝置中進行混合

該步驟中，將冶金渣、還原劑和添加劑供給至混合裝置中進行混合，以便得到混合物料。具體的，冶金渣可以包括銅渣和鎳渣中的至少一種。由此，有利于提高冶金渣與還原劑、添加劑的接觸面積，進而提高混合物料在后續還原處理的速率。需要說明的是，還原劑和添加劑的類型并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，例如，還原劑可以為還原煤，添加劑可以為氧化鈣。

根據本發明的一個實施例，冶金渣中銅的含量和全鐵的含量并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，冶金渣中銅含量可以為0.15～0.85wt％，全鐵含量可以為35～45wt％。發明人發現，如果冶金渣中鐵含量過高或銅含量過低，技術上就沒有除銅的必要；如果鐵含量過低，那么意味著含銅鐵粉中其余雜質含量過高，這些雜質會嚴重影響鐵產品和氧化銅產品的質量。發明人通過大量試驗發現，當冶金渣中銅含量為0.15～0.85wt％，鐵含量為35～45wt％時，采用本發明的技術可使得銅鐵分離效果好，最終得到的鐵產品和氧化銅產品的品位高。

根據本發明的再一個實施例，冶金渣與還原劑、添加劑的混合質量比并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，可以將冶金渣、還原劑和添加劑按照質量比100：(10～30)：(3～15)進行混合。發明人發現，還原劑用量過低時，冶金渣中鐵的還原效果不好，還原劑用量過高時，并不能明顯提高鐵的回收指標且造成還原劑的浪費。添加劑的配入旨在促進冶金渣中鐵的還原和回收，過高或過低效果均不好。發明人通過大量試驗意外發現，當將冶金渣、還原劑和添加劑按照質量比100：(10～30)：(3～15)進行混合時，能使冶金渣中的鐵得到充分還原，鐵回收指標好。

S200：將混合物料供給至還原-磨礦磁選裝置中進行還原-磨礦處理

該步驟中，將混合物料供給至還原-磨礦磁選裝置中進行還原-磨礦處理，以便得到含銅鐵粉和尾渣。發明人發現，冶金渣中的鐵主要以鐵橄欖石和四氧化三鐵的形式存在，還原-磨礦磁選裝置包含還原、磨礦和磁選，冶金渣在一定的還原條件下，鐵橄欖石和四氧化三鐵與還原劑中的碳發生還原反應，得到金屬鐵、二氧化硅和一氧化碳，而一氧化碳亦可作為還原劑進一步與鐵橄欖石和四氧化三鐵反應，如此，可顯著提高含銅鐵粉中鐵的含量，添加劑可作為助熔劑，從而降低還原處理的能耗。需要說明的是，還原-磨礦磁選裝置并不受特別限制，本領域的技術人員可以根據實際需要進行選擇，例如可以為轉底爐和磨礦磁選裝置的聯用裝置，并且本領域技術人員可以根據實際需要對還原和磨礦磁選過程的具體操作條件進行選擇。該還原過程發生的主要化學反應的反應式有：

Fe₂SiO₄+2C＝2Fe+SiO₂+2CO (1)

Fe₃O₄+4C＝3Fe+4CO (2)

CO₂+C＝2CO (3)

Fe₂SiO₄+2CO＝2Fe+SiO₂+2CO₂ (4)

Fe₃O₄+4CO＝3Fe+4CO₂ (5)

根據本發明的一個實施例，含銅鐵粉中銅和鐵的含量并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，含銅鐵粉中銅含量可以為0.4～1wt％，鐵含量可以為90～95wt％。發明人發現，如果含銅鐵粉中鐵含量過高或銅含量過低(鐵含量接近100wt％或銅含量接近0wt％)，技術上就沒有除銅的必要；如果鐵含量過低，那么意味著含銅鐵粉中其余雜質含量過高，這些雜質會嚴重影響鐵產品和氧化銅產品的質量。發明人通過大量試驗發現，當含銅鐵粉中銅含量為0.4～1wt％，鐵含量為90～95wt％時，采用本發明的技術可使得銅鐵分離效果好，最終得到的鐵產品和氧化銅產品的品位高。。

S300：將含銅鐵粉供給至細磨裝置中進行細磨處理

該步驟中，將含銅鐵粉供給至細磨裝置中進行細磨處理，以便得到含銅細鐵粉。發明人發現，通過將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗。需要說明的是，細磨裝置并不受特別限制，本領域技術人員可以根據實際需要進行選擇，例如可以為球磨機。

根據本發明的一個實施例，含銅細鐵粉的粒徑并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，含銅細鐵粉的粒徑可以不大于74微米。發明人發現，相比于其他粒徑，在該粒徑下可保證銅充分暴露在外部，使其與氨浸液有足夠大的接觸面積，有利于提高反應速率。

S400：將含銅細鐵粉、氨水和二氧化碳供給至氨浸裝置中進行氨浸處理

該步驟中，將含銅細鐵粉、氨水和二氧化碳供給至氨浸裝置中進行氨浸處理，以便得到鐵粉和含銅氨浸液。發明人發現，通過采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅，得到高純度的鐵粉。該裝置內發生的主要化學反應的反應式為：

CuO+2NH₄OH+(NH₄)₂CO₃＝Cu(NH₃)₄CO₃+3H₂O (6)

Cu(NH₃)₄CO₃+Cu＝Cu₂(NH₃)₄CO₃ (7)

根據本發明的一個實施例，氨浸處理過程氨浸液中氨水質量濃度和二氧化碳質量濃度并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，氨浸處理過程氨浸液中氨水質量濃度可以為1～10％，二氧化碳質量濃度可以為2～6％。發明人發現，氨浸處理過程氨浸液中氨水質量濃度和二氧化碳質量濃度過低，均會降低銅的浸出反應速率；如果氨水質量濃度過高，會導致氨氣揮發嚴重，造成大量氨試劑損失；在氨水質量濃度不能過高的前提下，單方面使二氧化碳質量濃度過高并不能提高銅的浸出反應速率，還會造成浪費。發明人通過大量試驗意外發現，氨浸液中氨水質量濃度為1～10％，二氧化碳質量濃度為2～6％時，含銅細鐵粉中的銅溶解速率快，銅鐵分離效果好。

根據本發明的再一個實施例，氨浸處理的條件并不受特別限制，本領域技術人員可以根據實際需要進行選擇，根據本發明的一個具體實施例，氨浸處理中液固比可以為(1～10):1，溫度可以為40～50攝氏度，時間可以不低于10min。發明人發現，氨浸處理中液固比過高時，會造成氨浸液的浪費，而液固比過低時，則會導致銅溶解不充分，不利于得到高純度的鐵粉。而氨浸溫度過低會嚴重影響反應速率，溫度過高則會使氨的分壓增高，使氨損失嚴重。發明人通過大量實驗意外發現，氨浸處理的時間在本發明所述的范圍內時可使得含銅細鐵粉中的銅最大程度的溶解。

S500：將含銅氨浸液和空氣供給至蒸氨裝置中進行蒸氨處理

該步驟中，將含銅氨浸液和空氣供給至蒸氨裝置中進行蒸氨處理，以便得到二氧化碳、氨氣和氧化銅，并將二氧化碳返回S400中的氨浸裝置。發明人發現，經氨浸處理得到的碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。該裝置內發生的主要化學反應的反應式為：

Cu₂(NH₃)₄CO₃+(NH₄)₂CO₃+2NH₄OH+0.5O₂＝2Cu(NH₃)₄CO₃+3H₂O (8)

2Cu₂(NH₃)₄CO₃+O₂＝4CuO+8NH₃+2CO₂ (9)

具體的，將含銅氨浸液通過蒸氨裝置(蒸餾塔)上部的噴嘴使之霧化，霧化微粒在塔內呈懸浮狀態向下運動，與通入塔下部并由下而上運動的蒸汽流迅速進行傳質傳熱，使易揮發的NH₃和CO₂變成汽態從塔頂排出，而銅氨絡合物Cu₂(NH₃)₄CO₃則發生熱分解，銅以氧化銅CuO沉淀析出，懸浮狀態下析出的CuO因其比重較大而下落到塔底隨殘液排出。

根據本發明實施例的處理冶金渣的方法，通過將含有冶金渣和還原劑的混合物料直接進行還原-磨礦磁選處理，可將冶金渣中的鐵還原為金屬鐵，且經磁選過后，含銅鐵粉與尾渣分離開；然后將含銅鐵粉細磨至含銅細鐵粉，可顯著增加含銅細鐵粉的表面積，有利于提高后續氨浸處理和蒸氨處理的效率，提高銅的溶解速率，同時節約能耗；采用氨水和二氧化碳對上述含銅細鐵粉進行處理，因氨水溶液在有二氧化碳(或碳酸銨)存在時能溶解銅氧化物和金屬銅，得到含有碳酸銨亞銅的含銅氨浸液，而鐵仍以金屬鐵形式存在，從而可以去除鐵粉中的銅；而碳酸銨亞銅在有空氣存在時可被氧化，生成銅的碳酸銨鹽，而碳酸銨鹽又可進一步溶解金屬銅，如此，可將含銅細鐵粉中的銅溶解充分，經蒸氨處理后，碳酸銨亞銅與氧氣發生反應，生成氧化銅、氨氣和二氧化碳，從而實現銅的回收利用，而且產生的氨氣和二氧化碳可回用于氨浸裝置，有利于降低整個系統的原材料成本。由此，采用該方法通過將含有冶金渣和還原劑的混合物料直接還原-磨礦磁選得到含銅鐵粉，再采用氨浸將含銅鐵粉中的銅和鐵分離，并采用蒸氨法將銅進行回收，提高了金屬鐵粉的純度，銅的回收率不小于98.5％，鐵粉中TFe的含量不低于91.5wt％，Cu的含量不大于0.05wt％，而且生產成本較低、工藝流程簡單、經濟效益較好。

根據本發明上述實施例的處理冶金渣的方法，參考圖4，該方法進一步包括：

S600：將S500得到的氨氣供給至水吸收裝置中

該步驟中，將S500得到的氨氣供給至水吸收裝置中，以便得到氨水，并將氨水返回至S200中的氨浸裝置。由此，可將蒸氨裝置產生的氨氣充分回收，并且可將所得的氨水回用于上述氨浸裝置，有利于降低整個系統的原材料成本，降低能耗，提高系統的經濟性。

下面參考具體實施例，對本發明進行描述，需要說明的是，這些實施例僅僅是描述性的，而不以任何方式限制本發明。

實施例1

將國內某公司銅渣與還原煤、添加劑按照質量比100：10：3在混料機進行混合，其中，銅渣中TFe含35wt％，Cu含0.15wt％，得到混合物料；接著將上述混合物料直接進行還原-磨礦磁選處理，得到含銅0.4wt％，含鐵90wt％的含銅鐵粉；然后將含銅鐵粉送至細磨裝置進行細磨處理，得到粒徑小于74微米的含銅細鐵粉；接著將上述含銅細鐵粉、氨水和二氧化碳送至攪拌浸出槽內進行氨浸反應，氨浸條件為：氨水質量濃度為1％，二氧化碳質量濃度(以(NH₄)₂CO₃計)為2％，液固比為10:1，氨浸溫度為40攝氏度，時間為2h，反應結束后，進行固液分離，得到鐵粉和含銅氨浸液，鐵粉中TFe含91.5wt％，Cu含0.05wt％，鐵粉可以作為優質碳素鋼的煉鋼原料，含銅氨浸液中銅主要以Cu₂(NH₃)₄CO₃形式存在；然后將上述含銅氨浸液與空氣送至蒸餾塔進行蒸餾處理，得到二氧化碳、氨氣和氧化銅，氧化銅的品位為98％；最后將所得的氨氣經水吸收裝置制得氨水，與蒸餾塔所得的二氧化碳一起返回至攪拌浸出槽中作為原材料使用，整個工藝銅的回收率達98.5％。

實施例2

將國內某公司鎳渣與還原煤、添加劑按照質量比100：15：7在混料機進行混合，其中，銅渣中TFe含40wt％，Cu含0.30wt％，得到混合物料；接著將上述混合物料直接進行還原-磨礦磁選處理，得到含銅0.6wt％，含鐵92wt％的含銅鐵粉；然后將含銅鐵粉送至細磨裝置進行細磨處理，得到粒徑小于74微米的含銅細鐵粉；接著將上述含銅細鐵粉、氨水和二氧化碳送至攪拌浸出槽內進行氨浸反應，氨浸條件為：氨水質量濃度為3％，二氧化碳質量濃度(以(NH₄)₂CO₃計)為4％，液固比為6:1，氨浸溫度為45攝氏度，時間為1h，反應結束后，進行固液分離，得到鐵粉和含銅氨浸液，鐵粉中TFe含93.5wt％，Cu含0.04wt％，鐵粉可以作為優質碳素鋼的煉鋼原料，含銅氨浸液中銅主要以Cu₂(NH₃)₄CO₃形式存在；然后將上述含銅氨浸液與空氣送至蒸餾塔進行蒸餾處理，得到二氧化碳、氨氣和氧化銅，氧化銅的品位為98.5％；最后將所得的氨氣經水吸收裝置制得氨水，與蒸餾塔所得的二氧化碳一起返回至攪拌浸出槽中作為原材料使用，整個工藝銅的回收率達99％。

實施例3

將國內某公司銅渣與還原煤、添加劑按照質量比100：20：15進行混合，其中，銅渣中TFe含45wt％，Cu含0.55wt％，得到混合物料；接著將上述混合物料直接進行還原-磨礦磁選處理，得到含銅0.8wt％，含鐵95wt％的含銅鐵粉；然后將含銅鐵粉送至細磨裝置進行細磨處理，得到粒徑小于74微米的含銅細鐵粉；接著將上述含銅細鐵粉、氨水和二氧化碳送至攪拌浸出槽內進行氨浸反應，氨浸條件為：氨水質量濃度為6％，二氧化碳質量濃度(以(NH₄)₂CO₃計)為5％，液固比為3:1，氨浸溫度為50攝氏度，時間為30min，反應結束后，進行固液分離，得到鐵粉和含銅氨浸液，鐵粉中TFe含94wt％，Cu含0.03wt％，鐵粉可以作為優質碳素鋼的煉鋼原料，含銅氨浸液中銅主要以Cu₂(NH₃)₄CO₃形式存在；然后將上述含銅氨浸液與空氣送至蒸餾塔進行蒸餾處理，得到二氧化碳、氨氣和氧化銅，氧化銅的品位為99％；最后將所得的氨氣經水吸收裝置制得氨水，與蒸餾塔所得的二氧化碳一起返回至攪拌浸出槽中作為原材料使用，整個工藝銅的回收率達99.5％。

實施例4

將國內某公司鎳渣與還原煤、添加劑按照質量比100：30：10進行混合，其中，銅渣中TFe含40wt％，Cu含0.85wt％，得到混合物料；接著將上述混合物料直接進行還原-磨礦磁選處理，得到含銅1.0wt％，含鐵93.5wt％的含銅鐵粉；然后將含銅鐵粉送至細磨裝置進行細磨處理，得到粒徑小于74微米的含銅細鐵粉；接著將上述含銅細鐵粉、氨水和二氧化碳送至攪拌浸出槽內進行氨浸反應，氨浸條件為：氨水質量濃度為10％，二氧化碳質量濃度(以(NH₄)₂CO₃計)為6％，液固比為1:1，氨浸溫度為50攝氏度，時間為10min，反應結束后，進行固液分離，得到鐵粉和含銅氨浸液，鐵粉中TFe含96wt％，Cu含0.01wt％，鐵粉可以作為優質碳素鋼的煉鋼原料，含銅氨浸液中銅主要以Cu₂(NH₃)₄CO₃形式存在；然后將上述含銅氨浸液與空氣送至蒸餾塔進行蒸餾處理，得到二氧化碳、氨氣和氧化銅，氧化銅的品位為99.5％；最后將所得的氨氣經水吸收裝置制得氨水，與蒸餾塔所得的二氧化碳一起返回至攪拌浸出槽中作為原材料使用，整個工藝銅的回收率達99.7％。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本發明的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本發明的限制，本領域的普通技術人員在本發明的范圍內可以對上述實施例進行變化、修改、替換和變型。
