本發明屬于壓鑄模具工業的技術領域，涉及一種基于曲線集的2d壓鑄模澆道快速成型系統。

背景技術：

目前大多數壓鑄企業都采用兩種不同的方法來進行澆注系統的設計，一種是使用caxa、autocad、catia、ug等通用cad軟件手工繪制2d草圖，延開模方向進行定向拉伸，流道成型后針對細節進行手動修改，此方法設計速度慢，設計精度差；另一種是使用專用的cad設計系統，雖然使用專用的cad設計系統可以大大提高澆注系統的設計速度，減少設計所消耗的時間，但是當需要批量設計時，該方法就會呈現出設計速度慢，操作復雜等一系列的缺點。在流道設計中，傳統cad設計方法的弊端主要表現在：

i、流道各模塊的實現過程，需要設計人員進行多次設計；

ii、以傳統點、線、面等幾何特征為主導的設計，需要設計人員進行大量繁瑣操作，效率低，同時，不同的設計人員的設計方法無法統一，設計信息表達分散且不完備；

iii、當特征類型多而復雜時，需要設計人員大量重復操作，浪費時間。

技術實現要素：

本發明為解決上述現有技術中存在的不足之處，提出一種基于曲線集的2d壓鑄模澆道快速成型方法，以期能在多次設計澆道特征時，實現壓鑄模澆道的快速、高效、準確的設計，從而減少設計人員不必要的重復操作，提高澆道設計效率和質量，并節約設計時間。

為了達到上述目的，本發明所采用的技術方案為：

本發明一種基于曲線集的2d壓鑄模澆道快速成型系統的特點包括：多腔扇型澆口澆道快速成型模塊、單腔扇型澆口澆道快速成型模塊、切型澆口快速成型模塊；

所述多腔扇型澆口澆道快速成型模塊包括：多腔扇型澆口組設計單元、多腔支流道組設計單元、多腔主流道組設計單元；

所述單腔扇型澆口澆道快速成型模塊包括：單腔扇型澆口組設計單元、單腔支流道組設計單元、單腔主流道組設計單元、單腔流道連接組設計單元；

所述切型澆口快速成型模塊包括：切型澆口設計單元；

所述多腔扇型澆口組設計單元首先對給定的多腔扇型澆口曲線組進行拉伸處理，生成多個多腔橫澆道面，然后，在給定的多腔扇型澆口導線組的末端分別生成多個多腔入口面，再分別對所述多個多腔橫澆道面和多腔入口面進行掃掠和拔模處理，從而生成多腔扇型澆口組；

所述多腔支流道組設計單元在給定的多腔支流道導線組的兩端分別生成多腔支流道剖面，并依據所述多腔支流道導線組進行掃掠和拔模處理，從而生成多腔支流道組；

所述多腔主流道組設計單元在給定的多腔主流道導線組的兩端分別生成多腔主流道剖面，并依據所述多腔主流道導線組進行掃掠和拔模處理，從而生成多腔主流道組；

由所述多腔扇型澆口組、多腔支流道組、多腔主流道組構成多腔扇型澆口澆道設計特征；

所述單腔扇型澆口組設計單元首先對給定的單腔扇型澆口曲線組進行拉伸處理，生成多個單腔橫澆道面，然后，在給定的單腔扇型澆口導線組的末端分別生成多個單腔入口面，再分別對所述多個單腔橫澆道面和單腔入口面進行掃掠和拔模處理，從而生成單腔扇型澆口組；

所述單腔支流道組設計單元在給定的單腔支流道導線組的兩端分別生成單腔支流道剖面，并依據所述單腔支流道導線組進行掃掠和拔模處理，從而生成單腔支流道組；

所述單腔主流道組設計單元在給定的單腔主流道導線組的兩端分別生成單腔主流道剖面，并依據所述單腔主流道導線組進行掃掠和拔模處理，從而生成單腔主流道組；

所述單腔流道連接組設計單元選擇所述單腔支流道組中的任一支流道作為第一流道，從所述單腔扇型澆口組中選擇與所述第一流道所對應的兩個扇型澆口作為副流道，從所述第一流道中選擇一個端面作為第一剖面；從兩個副流道中各選擇一端面作為副剖面；根據給定的單腔流道連接導線對所述第一剖面和兩個副剖面進行掃掠和布爾運算處理，從而生成單腔流道連接，進而生成單腔流道連接組；

由所述單腔扇型澆口組、單腔支流道組、單腔主流道組和單腔流道連接組構成單腔扇型澆口澆道設計特征；

所述切型澆口設計單元首先從給定的切型澆口曲線組中選擇一條切型澆口曲線作為起始曲線，再接收相應切型澆口剖面特征參數，用于創建多剖面草圖，并以所述切型澆口曲線組為引導線進行拉伸，初步得到切型澆口，然后以給定的渣包線為基礎，生成有錐度的緩沖包，最后根據所述切型澆口曲線組和所述多剖面草圖的幾何信息，創建出流動線，從而生成切型澆口；

由所述切型澆口構成切型澆口快速成型特征。

本發明一種基于曲線集的2d壓鑄模澆道快速成型方法的特點是按照如下步驟進行；

步驟1、給定特征設計參數，包括：各類特征參數、切型澆口快速成型參數表、多腔扇型澆口澆道快速成型參數表、開模方向、起始點、曲線集；

步驟2、對所述曲線集進行分類處理，獲得多腔扇型澆口曲線組、單腔扇型澆口曲線組、多腔扇型澆口導線組、單腔扇型澆口導線組、多腔支流道導線組、單腔支流道導線組、多腔主流道導線組、單腔主流道導線組、單腔流道連接導線組、切型澆口曲線組、渣包線；

步驟3、獲取多腔扇型澆口澆道設計特征

步驟3.1、對所述多腔扇型澆口曲線組進行拉伸處理，生成多個多腔橫澆道面，再在所述多腔扇型澆口導線組的末端分別生成多個多腔入口面，再分別對所述多個多腔橫澆道面和多腔入口面進行掃掠和拔模處理，最終生成多腔扇型澆口組；

步驟3.2、在所述多腔支流道導線組的兩端分別生成多腔支流道剖面，并依據所述多腔支流道導線組進行掃掠和拔模處理，最終生成多腔支流道組；

步驟3.3、在所述多腔主流道導線組的兩端分別生成多腔主流道剖面，并依據所述多腔主流道導線組進行掃掠和拔模處理，最終生成多腔主流道組；

由所述多腔扇型澆口組、多腔支流道組、多腔主流道組構成多腔扇型澆口澆道設計特征；

步驟4、獲取單腔扇型澆口澆道設計特征

步驟4.1、對所述單腔扇型澆口曲線組進行拉伸處理，生成多個單腔橫澆道面，再在所述單腔扇型澆口導線組的末端分別生成多個單腔入口面，再分別對所述多個單腔橫澆道面和單腔入口面進行掃掠和拔模處理，最終生成單腔扇型澆口組；

步驟4.2、在所述單腔支流道導線組的兩端分別生成單腔支流道剖面，并依據所述單腔支流道導線組進行掃掠和拔模處理，最終生成單腔支流道組；

步驟4.3、在所述單腔主流道導線組的兩端分別生成單腔主流道剖面，并依據所述單腔主流道導線組進行掃掠和拔模處理，最終生成單腔主流道組；

步驟4.4、選擇所述單腔支流道組中的任一支流道作為第一流道，從所述單腔扇型澆口組中選擇與所述第一流道所對應的兩個扇型澆口作為副流道，從所述第一流道中選擇一個端面作為第一剖面；從兩個副流道中各選擇一端面作為副剖面；根據所述單腔流道連接導線對所述第一剖面和兩個副剖面進行掃掠和布爾運算處理，從而生成單腔流道連接；重復步驟4.4，最終單腔流道連接組；

由所述單腔扇型澆口組、單腔支流道組、單腔主流道組和單腔流道連接組構成單腔扇型澆口澆道設計特征；

步驟5、獲取切型澆口設計特征

步驟5.1、首先從所述切型澆口曲線組中選擇一條切型澆口曲線作為起始曲線，再接收相應切型澆口剖面特征參數，用于創建多剖面草圖，并以所述切型澆口曲線組為引導線進行拉伸，初步得到切型澆口，然后以所述渣包線為基礎，生成有錐度的緩沖包，最后根據所述切型澆口曲線組和所述剖面草圖的幾何信息，創建出流動線，從而生成切型澆口；

由所述切型澆口構成切型澆口設計特征。

本發明所述的基于曲線集的2d壓鑄模澆道快速成型方法的特點也在于，所述步驟3.1中的多腔扇型澆口組是基于ug/open開發工具并按如下過程獲得：

步驟3.1.1、通過打開文本文件函數uc4504()和讀取數據函數uc4514()打開并讀取所述多腔扇型澆口澆道快速成型參數表；

步驟3.1.2、以所述開模方向?yàn)槔旆较颍ㄟ^拉伸函數uf_modl_create_extruded()對所述多腔扇型澆口曲線組進行拉伸處理，生成多個多腔橫澆道面，記為mfirstface1、mfirstface2、…、mfirstfacei、…、mfirstfacen；1≤i≤n；

步驟3.1.3、通過創建草圖參數createnewsketchinplacebuilder()在所述多腔扇型澆口導線組的末端分別生成多個多腔入口面，分別記為msecondface1、msecondface2、…、msecondfacei、…、msecondfacen；

步驟3.1.4、以所述多腔扇型澆口導線組中的每條線作為導線，通過掃掠函數createsweptbuilder()對每一對多腔橫澆道面和多腔入口面進行掃掠，生成多個掃掠體；

步驟3.1.5、通過拔模函數createdraftbuilder()對每個掃掠體進行拔模處理，生成多個多腔扇型澆口，記為msector1、msector2、…、msectori、…、msectorn，從而完成所述多腔扇型澆口組設計。

所述步驟4.4中的單腔流道連接組是基于ug/open開發工具并按如下過程獲得：

步驟4.4.1、按照所述單腔支流道組中的任一支流道和相應單腔扇型澆口的對應關系，把所述單腔支流道組和所述單腔扇型澆口組劃分成n對單腔流道連接，使每一對單腔流道連接中都包含一個單腔支流道和兩個單腔扇型澆口，并對每一對單腔流道連接進行如下設計；

步驟4.4.2、通過問詢面的函數uf_modl_ask_face_data()獲取所述第一剖面和兩個副剖面的中心點及法向量；將第一剖面的法向量記為smaindir，將兩個副剖面的法向量記為selsedir1、selsedir2；

步驟4.4.3、通過獲取面的邊函數uf_modl_ask_face_edges()獲取所述第一剖面和副剖面的所有邊，并自動篩選出與開模方向垂直的3條上邊和3條下邊，從而標記主剖面的上邊和下邊的中點為smainpoint0和smainpoint1，標記兩個副剖面的上邊中點分別為selsepoint10、selsepoint20；標記兩個副剖面的下邊中點分別為selsepoint11、selsepoint21；

步驟4.4.4、通過創建直線函數createassociativelinebuilder()創建起點為第一剖面的上邊中點smainpoint0和第一剖面下邊中點smainpoint1、方向?yàn)榈谝黄拭娴姆ㄏ蛄縮maindir的第一剖面的上邊直線smainline0和下邊直線smainline1；

創建起點為第1個副剖面的上邊中點elsepoint10和第1個副剖面的下邊中點selsepoint11、方向?yàn)榈?個副剖面的法向量selsedir1的第1個副剖面上邊直線selseline10和下邊直線selseline11，從而得到兩個副剖面上邊直線和下邊直線；

步驟4.4.5、由第一剖面和任意一個副剖面構成任意一對連接組；

針對任意一對連接組，通過曲線函數createbridgecurvebuilder()以第一剖面的上邊中點smainline0的末端為起點、以第1個副剖面上邊直線selseline10的末端為終點，創建上邊橋接曲線sbridgecurve10；同理，以第一剖面的下邊中點smainline1的末端為起點、以第1個副剖面下邊直線selseline11的末端為終點，創建下邊橋接曲線sbridgecurve11；

步驟4.4.6、以所述下邊橋接曲線sbridgecurve11的端點作為輔助點，以第一剖面的所有邊和第1個副剖面的所有邊作為掃掠邊，以主剖面的上邊直線smainline0、第1條上邊橋接曲線sbridgecurve10、第1個副剖面上邊直線selseline10為第一引導線，并以第一剖面的下邊直線smainline1、第1條下邊橋接曲線sbridgecurve11、第1個副剖面下邊直線selseline11為第二引導線，進行掃掠連接；完成任意一對連接組的連接；

步驟4.4.7、對第一引導線和第二引導線的長度、比例進行修改后，返回步驟4.4.5和步驟4.4.6，從而完成另一對連接組的連接，并實現單腔流道連接，記為sconnect1；

步驟4.4.8、重復步驟4.4.2到步驟4.4.7、完成所有的單腔流道連接，從而完成所述單腔流道連接組設計。

所述步驟5.1中的切型澆口是基于ug/open開發工具并按如下過程獲得：

步驟5.1.1、從所述切型澆口曲線組中選擇一條切型澆口曲線作為起始曲線，記為qfirstcurve，通過訪問點函數uf_curve_ask_point_data()從所述起始曲線開始，依次問詢所述切型澆口曲線組中每條曲線端點的坐標信息，通過擬合曲線函數uf_curve_create_joined_curve()將所述切型澆口曲線組中的連續相切的曲線擬合成一條樣條曲線；

步驟5.1.2、選擇所述開模方向并獲取所述切型澆口快速成型參數表，通過創建草圖函數createnewsketchinplacebuilder()在每條切型澆口曲線的端點處創建剖面草圖，記為qsketch1、qsketch2、…、qsketchi、…、qsketchn；

步驟5.1.3、通過掃掠函數createsweptbuilder()將每個剖面草圖依次加入剖面鏈表，并以所述樣條曲線為引導線創建掃掠體，初步得到切型澆口，記為qsweptbody；

步驟5.1.4、在所述渣包曲線的末端創建緩沖包草圖，通過拉伸函數createextrudebuilder()生成有錐度的緩沖包；

步驟5.1.5、根據所述切型澆口曲線組和所述剖面草圖的幾何信息，創建流動線用于獲得金屬液的射出方向；

步驟5.1.6、通過對切型澆口qsweptbody和緩沖包進行求和操作，從而完成所述切型澆口設計。

與已有技術相比，本發明的有益效果為：

1、本發明采用了一種壓鑄模澆注系統的規范化快速設計流程。該流程通過將設計的參數和參數表以及特征曲線導入三維設計軟件ug中；接著利用本發明所提供的多腔扇型澆口澆道設計模塊和單腔扇型澆口澆道設計模塊生成2d澆注系統，切型澆口快速成型模塊生成切型澆口；從而減少了設計人員的大量重復操作。

2、本發明采用了參數化設計的方法對壓鑄模澆注系統進行開發；通過將原來的手工操作和進行整理歸類，設計人員只需輸入一些基本的參數并選擇基本的點、線、面特征，就能完成澆道的參數化設計，提高了澆道開發效率。

3、本發明提出了一種澆道的特征化設計方法，該方法能快速對多腔壓鑄件澆道和單腔壓鑄件澆道進行特征化設計，提高了特定澆注系統的開發效率。

4、本發明將參數設計和特征設計完全分開，并設計了參數表來保存所設計的參數，使參數直觀化和重復利用，增強了實用價值。

附圖說明

圖1為本發明系統流程圖；

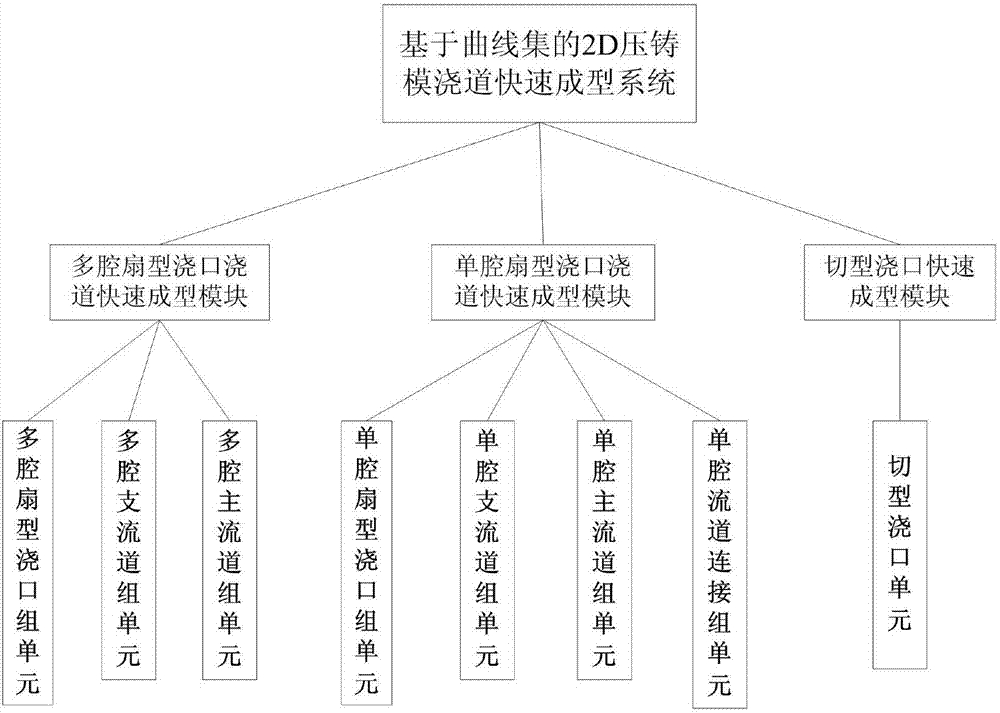

圖2為本發明2d壓鑄模澆道快速成型系統結構圖；

圖3為本發明多腔扇型澆口組橫澆道面示意圖；

圖4為本發明多腔扇型澆口組示意圖；

圖5為本發明多腔扇型澆口澆道快速成型結果圖；

圖6為本發明單腔扇型澆口澆道特征布線圖；

圖7為本發明單腔扇型澆口澆道快速成型結果圖；

圖8為本發明切型澆口快速成型模塊布線圖；

圖9為本發明切型澆口剖面草圖；

圖10為本發明切型澆口快速成型模塊初步生成圖

圖11為本發明切型澆口快速成型模塊結果圖。

具體實施方式

為了更好地理解本發明的技術方案，以下通過附圖和具體實施例作進一步說明。

依照本發明方法對特殊2d澆道進行快速成型設計，流程圖如圖1所示，首先根據用戶所提供的澆道特征線來選取所要用到的模塊；然后加載相應模塊的參數表；選擇關鍵的特征，包括開模方向，特征曲線和起始點；輸入主流道參數，主要為初始截面參數；最后快速生成2d澆道。本方法與外部的通訊利用uiblockstyler創建的人機交互菜單工具及應用程序接口api實現澆道特征單元與ug平臺的通信，完成2d壓鑄模流道設計信息的實例化表達。澆道特征類通訊過程如圖1所示。

本實施例中，一種基于曲線集的2d壓鑄模澆道快速成型系統如圖2所示，包括：多腔扇型澆口澆道快速成型模塊、單腔扇型澆口澆道快速成型模塊、切型澆口快速成型模塊；

多腔扇型澆口澆道快速成型模塊包括：多腔扇型澆口組設計單元、多腔支流道組設計單元、多腔主流道組設計單元；

單腔扇型澆口澆道快速成型模塊包括：單腔扇型澆口組設計單元、單腔支流道組設計單元、單腔主流道組設計單元、單腔流道連接組設計單元；

切型澆口快速成型模塊模塊包括：切型澆口設計單元；

多腔扇型澆口組設計單元首先對給定的多腔扇型澆口曲線組進行拉伸處理，生成多個多腔橫澆道面，然后，在給定的多腔扇型澆口導線組的末端分別生成多個多腔入口面，再分別對多個多腔橫澆道面和多腔入口面進行掃掠和拔模處理，從而生成多腔扇型澆口組；

多腔支流道組設計單元在給定的多腔支流道導線組的兩端分別生成多腔支流道剖面，并依據多腔支流道導線組進行掃掠和拔模處理，從而生成多腔支流道組；

多腔主流道組設計單元在給定的多腔主流道導線組的兩端分別生成多腔主流道剖面，并依據多腔主流道導線組進行掃掠和拔模處理，從而生成多腔主流道組；

由多腔扇型澆口組、多腔支流道組、多腔主流道組構成多腔扇型澆口澆道設計特征；

單腔扇型澆口組設計單元首先對給定的單腔扇型澆口曲線組進行拉伸處理，生成多個單腔橫澆道面，然后，在給定的單腔扇型澆口導線組的末端分別生成多個單腔入口面，再分別對多個單腔橫澆道面和單腔入口面進行掃掠和拔模處理，從而生成單腔扇型澆口組；

單腔支流道組設計單元在給定的單腔支流道導線組的兩端分別生成單腔支流道剖面，并依據單腔支流道導線組進行掃掠和拔模處理，從而生成單腔支流道組；

單腔主流道組設計單元在給定的單腔主流道導線組的兩端分別生成單腔主流道剖面，并依據單腔主流道導線組進行掃掠和拔模處理，從而生成單腔主流道組；

單腔流道連接組設計單元選擇單腔支流道組中的任一支流道作為第一流道，從單腔扇型澆口組中選擇與第一流道所對應的兩個扇型澆口作為副流道，從第一流道中選擇一個端面作為第一剖面；從兩個副流道中各選擇一端面作為副剖面；根據給定的單腔流道連接導線對第一剖面和兩個副剖面進行掃掠和布爾運算處理，從而生成單腔流道連接，進而生成單腔流道連接組；

由單腔扇型澆口組、單腔支流道組、單腔主流道組和單腔流道連接組構成單腔扇型澆口澆道設計特征；

切型澆口設計單元首先從給定的切型澆口曲線組中選擇一條切型澆口曲線作為起始曲線，再接收相應切型澆口剖面特征參數，用于創建多剖面草圖，并以切型澆口曲線組為引導線進行拉伸，初步得到切型澆口，然后以給定的渣包線為基礎，生成有錐度的緩沖包，最后根據切型澆口曲線組和多剖面草圖的幾何信息，創建出流動線，從而生成切型澆口；

由切型澆口構成切型澆口快速成型特征。

本實施例中，一種基于曲線集的2d壓鑄模澆道快速成型方法是按如下步驟進行：

步驟1、給定特征設計參數，包括：各類特征參數、切型澆口快速成型參數表、多腔扇型澆口澆道快速成型參數表、開模方向生成澆口和流道的方向、起始點、曲線集；

步驟2、對曲線集進行分類處理，獲得多腔扇型澆口曲線組、單腔扇型澆口曲線組、多腔扇型澆口導線組、單腔扇型澆口導線組、多腔支流道導線組連續相切、單腔支流道導線組連續相切、多腔主流道導線組、單腔主流道導線組、單腔流道連接導線組、切型澆口曲線組連續相切、渣包線；

步驟3、獲取多腔扇型澆口澆道設計特征

步驟3.1、對多腔扇型澆口曲線組進行拉伸處理曲線組的所有曲線分別進行拉伸，生成多個多腔橫澆道面，再在多腔扇型澆口導線組的末端分別生成多個多腔入口面草圖，再分別對多個多腔橫澆道面和多腔入口面草圖進行掃掠和拔模處理，最終生成多腔扇型澆口組；

步驟3.1.1、通過打開文本文件函數uc4504()和讀取數據函數uc4514()打開并讀取多腔扇型澆口澆道快速成型參數表；表中數據主要包括多腔扇型澆口澆道基本類型設定數據、多腔扇型澆口和支流道的截面參數。

步驟3.1.2、以開模方向?yàn)槔旆较颍ㄟ^拉伸函數uf_modl_create_extruded()對多腔扇型澆口曲線組進行拉伸處理，生成多個多腔橫澆道面，記為mfirstface1、mfirstface2、…、mfirstfacei、…、mfirstfacen；1≤i≤n；如圖3所示。

步驟3.1.3、通過創建草圖參數createnewsketchinplacebuilder()在多腔扇型澆口導線組的末端分別生成多個多腔入口面草圖，分別記為msecondface1、msecondface2、…、msecondfacei、…、msecondfacen；

步驟3.1.4、以多腔扇型澆口導線組中的每條線作為導線，通過掃掠函數createsweptbuilder()對每一對多腔橫澆道面和多腔入口面草圖進行沿引導線掃掠，生成多個掃掠體；

步驟3.1.5、通過拔模函數createdraftbuilder()對每個掃掠體進行拔模處理(拔模角度可根據開模角度變換)，生成多個多腔扇型澆口，記為msector1、msector2、…、msectori、…、msectorn，如圖4所示，從而完成多腔扇型澆口組設計；

步驟3.2、在多腔支流道導線組的兩端分別生成多腔支流道剖面草圖，并依據多腔支流道導線組進行掃掠和拔模處理，最終生成多腔支流道組；

步驟3.3、在多腔主流道導線組的兩端分別生成多腔主流道剖面草圖，并依據多腔主流道導線組(主流道導線組中的線首尾相連)進行掃掠和拔模處理，最終生成多腔主流道組；如圖5所示。

由多腔扇型澆口組、多腔支流道組、多腔主流道組構成多腔扇型澆口澆道設計；

步驟4、獲取單腔扇型澆口澆道設計特征

步驟4.1、如圖6所示，對單腔扇型澆口曲線組進行拉伸處理曲線組的所有曲線分別進行拉伸，生成多個單腔橫澆道面，再在單腔扇型澆口導線組的末端(離橫澆道面遠的一端)分別生成多個單腔入口面草圖，再分別對多個單腔橫澆道面和單腔入口面草圖進行掃掠和拔模處理，最終生成單腔扇型澆口組；

步驟4.2、在單腔支流道導線組的兩端分別生成單腔支流道剖面草圖，并依據單腔支流道導線組進行掃掠和拔模處理，最終生成單腔支流道組；

步驟4.3、在單腔主流道導線組的兩端分別生成單腔主流道剖面草圖，并依據單腔主流道導線組(主流道導線組中的線首尾相連)進行掃掠和拔模處理，最終生成單腔主流道組；

步驟4.4、選擇單腔支流道組中的任一支流道作為第一流道，從單腔扇型澆口組中選擇與第一流道所對應的兩個扇型澆口作為副流道，從第一流道中選擇一個離副流道近端面作為第一剖面；從兩個副流道中各選擇離第一流道近一端面作為副剖面；根據單腔流道連接導線對第一剖面和兩個副剖面進行掃掠和布爾運算處理，從而生成單腔流道連接；重復步驟4.4，最終單腔流道連接組；

步驟4.4.1、按照單腔支流道組中的任一支流道和相應單腔扇型澆口的對應關系，把單腔支流道組和單腔扇型澆口組劃分成n對單腔流道連接，使每一對單腔流道連接中都包含一個單腔支流道和兩個單腔扇型澆口，并對每一對單腔流道連接進行如下設計；

步驟4.4.2、通過問詢面的函數uf_modl_ask_face_data()獲取第一剖面和兩個副剖面的中心點及法向量；將第一剖面的法向量記為smaindir，將兩個副剖面的法向量記為selsedir1、selsedir2；

步驟4.4.3、通過獲取面的邊函數uf_modl_ask_face_edges()獲取第一剖面和副剖面的所有邊，并自動篩選出與開模方向垂直的3條上邊和3條下邊，從而標記主剖面的上邊和下邊的中點為smainpoint0和smainpoint1，標記兩個副剖面的上邊中點分別為selsepoint10、selsepoint20；標記兩個副剖面的下邊中點分別為selsepoint11、selsepoint21；

步驟4.4.4、通過創建直線函數createassociativelinebuilder()創建起點為第一剖面的上邊中點smainpoint0和第一剖面下邊中點smainpoint1、方向?yàn)榈谝黄拭娴姆ㄏ蛄縮maindir的第一剖面的上邊直線smainline0和下邊直線smainline1；

創建起點為第1個副剖面的上邊中點elsepoint10和第1個副剖面的下邊中點selsepoint11、方向?yàn)榈?個副剖面的法向量selsedir1的第1個副剖面上邊直線selseline10和下邊直線selseline11，從而得到兩個副剖面上邊直線和下邊直線；

步驟4.4.5、由第一剖面和任意一個副剖面構成任意一對連接組；

針對任意一對連接組，通過曲線函數createbridgecurvebuilder()以第一剖面的上邊中點smainline0的末端為起點、以第1個副剖面上邊直線selseline10的末端為終點，創建上邊橋接曲線sbridgecurve10；同理，以第一剖面的下邊中點smainline1的末端為起點、以第1個副剖面下邊直線selseline11的末端為終點，創建下邊橋接曲線sbridgecurve11；

步驟4.4.6、以下邊橋接曲線sbridgecurve11的端點作為輔助點，以第一剖面的所有邊和第1個副剖面的所有邊作為掃掠邊，以主剖面的上邊直線smainline0、第1條上邊橋接曲線sbridgecurve10、第1個副剖面上邊直線selseline10為第一引導線，并以第一剖面的下邊直線smainline1、第1條下邊橋接曲線sbridgecurve11、第1個副剖面下邊直線selseline11為第二引導線，進行掃掠連接；完成任意一對連接組的連接；

步驟4.4.7、對第一引導線和第二引導線的長度、比例進行修改后，返回步驟4.4.5和步驟4.4.6，從而完成另一對連接組的連接，并實現單腔流道連接，記為sconnect1；

步驟4.4.8、重復步驟4.4.2到步驟4.4.7、完成所有的單腔流道連接，從而完成單腔流道連接組設計；如圖7所示。

由單腔扇型澆口組、單腔支流道組、單腔主流道組和單腔流道連接組構成單腔扇型澆口澆道設計；

步驟5、獲取切型澆口設計特征

步驟5.1、首先從切型澆口曲線組中選擇一條切型澆口曲線(與渣包線相連的曲線)作為起始曲線，再從切型澆口快速成型參數表中接收相應切型澆口剖面特征參數，用于創建多剖面草圖，并以切型澆口曲線組為引導線進行拉伸，初步得到切型澆口，然后以渣包線為基礎，生成有錐度的緩沖包，最后根據切型澆口曲線組和剖面草圖的幾何信息，創建出流動線草圖，從而生成切型澆口；

步驟5.1.1、從切型澆口曲線組中選擇一條切型澆口曲線(與渣包線相連的曲線)作為起始曲線，記為qfirstcurve，如圖8所示，通過訪問點函數uf_curve_ask_point_data()從起始曲線開始，依次問詢切型澆口曲線組中每條曲線端點的坐標信息，通過擬合曲線函數uf_curve_create_joined_curve()將切型澆口曲線組中的連續相切的曲線擬合成一條樣條曲線；

步驟5.1.2、選擇開模方向并獲取切型澆口快速成型參數表，通過創建草圖函數createnewsketchinplacebuilder()在每條切型澆口曲線的端點處(如果端點重合，那么只生成一個草圖)創建剖面草圖，記為qsketch1、qsketch2、…、qsketchi、…、qsketchn；如圖9所示；

步驟5.1.3、通過掃掠函數createsweptbuilder()將每個剖面草圖依次加入剖面鏈表，并以樣條曲線為引導線創建掃掠體，初步得到切型澆口，記為qsweptbody；

步驟5.1.4、在渣包曲線的末端創建緩沖包草圖，通過拉伸函數createextrudebuilder()生成有錐度的緩沖包；如圖10所示；

步驟5.1.5、根據切型澆口曲線組和剖面草圖的幾何信息，創建流動線草圖用于獲得金屬液的射出方向；；

步驟5.1.6、通過對切型澆口qsweptbody和緩沖包進行求和操作，從而完成切型澆口設計；如圖11所示；

由切型澆口構成切型澆口設計特征。
