本發明屬于金屬功能材料制備技術領域，特別是涉及一種提高非晶態鐵硅硼合金薄帶中鐵含量的工藝方法。

背景技術：

鐵基非晶合金具有電阻率、磁導率高和低損耗的特征，是一種性能優異的軟磁合金材料，被廣泛應用于輸配電、電子信息、新型電機等領域。與傳統的硅鋼變壓器相比，鐵基非晶合金制造的變壓器可降低60～80％的空載損耗，是節能減排的重要基礎材料之一。鐵基非晶合金的制備需要加入一定數量的硅、硼等非金屬元素來控制合金熔體凝固過程中形成非晶態結構，加入的非金屬元素?cái)?shù)量越多，鐵基合金熔體的非晶形成能力就越強。鐵基非晶合金中非金屬元素的含量使得典型的鐵基非晶合金(fe-si-b)中鐵的原子百分比含量均小于80％，已知鐵含量最高的fe-si-b非晶合金的成份是fe79si13b8，鐵含量遠低于硅鋼中的鐵含量(原子百分比可達95％以上)。由于非金屬元素只是對固體合金形成非晶態結構起關鍵作用，對合金的磁性能沒有貢獻，所以鐵基非晶合金的飽和磁感應強度只與鐵的含量成正比，鐵基非晶合金的非金屬元素含量越高，鐵的含量就越低，鐵基非晶合金的飽和磁感應強度也就越低，因此非晶態鐵硅硼合金的飽和磁感應強度明顯低于硅鋼，使得利用非晶態鐵硅硼合金制備的器件性能受到一定程度的限制。目前提高非晶態鐵硅硼合金的鐵含量已成為亟待解決的關鍵問題。

依據溫度的不同，鐵硅硼合金熔體中鐵原子、硅原子和硼原子可形成大量不同成份和不同結構類型的游動原子集團，以及各種原子呈紊亂分布的無序結構，這些原子集團中可包含鐵-硅原子團簇、鐵-硼原子團簇、硅-硼原子團簇和鐵-硅-硼原子團簇，以及少量的、分別僅由鐵原子、硅原子和硼原子形成的團簇。實際上，合金熔體的微觀結構是不均勻的，原子團簇的具體特征不僅與金屬的種類和合金成分有關，而且也與熔體的溫度密切有關。雖然合金熔體中原子團簇種類和結構依賴于溫度，但是原子團簇結構的變化速度總是滯后于溫度的變化速度，并且原子團簇結構不同，相對于溫度變化的滯后情況也不相同。原子團簇結構變化相對于溫度變化的滯后性使得熔體在溫度上升的一定溫區內還保留了初始合金熔體中金屬元素團簇和非金屬元素團簇的結構特征，很顯然金屬元素團簇的存在不利用形成非晶合金，而非金屬元素團簇的存在則既降低了非晶形成能力，也降低了非晶態固體合金中的金屬含量。隨著合金熔體溫度的升高，原子的熱振動能越大，最外面的原子會離開初始合金熔體的原子團簇，形成游離的原子，導致原子團簇尺寸的減小，因此初始熔體的微觀結構特征會隨著溫度的升高而逐漸減少。只有熔體溫度升高到特定溫度時，才能完全消除初始熔體的微觀結構特征。當初始熔體的微觀結構特征完全消失時，達到真正的熔體微觀結構狀態。當從初始熔體的原子團簇中游離出來的金屬和非金屬原子越來越多時，由金屬和非金屬元素形成原子團簇的幾率就越大，因而非金屬元素對合金熔體形成非晶態固體合金的作用就越強。如果非金屬元素在形成非晶態合金結構的過程中起的作用越大，形成非晶合金所需的非金屬元素?cái)?shù)量就越少，非晶態固體合金中的金屬含量就可以更高。第一性原理分子動力學計算表明，在1600℃的鐵硅硼合金熔體中硅原子與硅原子、硼原子與硼原子，以及硅原子與硼原子形成第一近鄰關系的能力遠低于和鐵原子形成第一近鄰關系的能力。鐵原子和硅原子的半徑相近，可以形成多種類型的團簇結構。模擬計算還表明，與鐵原子類似，硅原子以配位數12或13的方式與鐵原子組成團簇結構的幾率最大，由于原子尺寸的不同，b原子則以配位數為9或10的方式與鐵原子構成團簇結構的幾率最大，并且鐵原子與硅原子的成鍵強度大于鐵原子與硼原子之間的成鍵強度，另外硅原子與硼原子之間有一定的相互排斥傾向，不易形成第一近鄰關系。如果硅原子不與硅原子或者硼原子形成第一近鄰關系，只與鐵原子形成近鄰關系，按照配位數12或13的方式形成以硅原子為中心與鐵原子形成多面體結構，則會提高硅元素在形成非晶態固體鐵硅硼合金中的作用。同樣，降低硼原子之間形成第一近鄰關系的數量，并按照配位數10的方式以硼原子為中心與鐵原子形成多面體團簇，也增加了硼元素在形成非晶態固體鐵硅硼合金中的作用。當鐵原子與硅原子和硼原子以這樣的方式形成非晶態鐵硅硼合金時，非晶態固體鐵硅硼合金中鐵原子的百分比含量可達到90％以上。即使團簇結構中仍有少量的第一近鄰硅原子和第一近鄰的硼原子，以及硅原子和硼原子之間形成的第一近鄰關系，非晶態固體鐵硅硼合金中鐵的百分比含量亦可遠高于目前的79％。

合金熔體溫度的變化使得熔體微結構在不同的熱力學狀態之間變化，然而熔體微結構從一個穩定的熱力學狀態轉變到另一個穩定的熱力學狀態需要一定時間來完成結構馳豫，這種結構馳豫現象使得熱力學穩定狀態之間的變化相對于熔體溫度變化存在滯后性。合理控制合金熔體微觀結構的馳豫時間就可使與前一個熱力學穩定狀態對應的微觀結構特征在達到下一個熱力學穩定狀態之前得以一定程度的保留。正是合金熔體微觀結構變化相對于溫度變化的滯后性，可以通過控制合金熔體的加熱處理溫度和微觀結構馳豫時間，并利用急速冷卻的方式將與不同溫度對應的合金熔體微觀結構特征保留在非晶態固體合金中。盡管合金熔體中原子團簇結構是復雜和多樣的，且隨溫度變化，目前也沒有直接、有效的表征熔體原子團簇結構的方法，但是合金熔體原子團簇結構與合金熔體粘度有內在聯系，即尺寸小的團簇有利于增加熔體的流動性，降低粘度；尺寸大的原子團簇不利于熔體的流動性，增加粘度。因此合金熔體粘度與熔體中原子團簇尺寸反比關系。合金熔體粘度與熔體溫度亦成反比關系，即溫度升高，粘度降低；溫度降低，粘度升高。由于合金熔體粘度既與原子團簇尺寸，也與溫度有對應關系，所以推斷出熔體原子團簇尺寸與熔體溫度之間也存在著對應關系，進而可以利用合金熔體溫度來調控熔體的原子團簇結構，減小非金屬元素之間形成第一近鄰關系的幾率，增加非金屬元素與金屬元素形成第一近鄰關系的幾率，使得以非金屬元素為中心、金屬元素為第一近鄰的原子團簇結構數量增大，增強非金屬元素在合金熔體凝固過程中形成非晶態結構的作用，提高非晶態固體鐵硅硼合金中的鐵原子含量。

綜上所述，盡管非晶態固體鐵硅硼合金的鐵含量對其飽和磁感應強度具有重要影響，提高非晶態鐵硅硼合金中鐵含量是改善非晶態鐵硅硼合金飽和磁感應強度和提高相關非晶態鐵硅硼合金器件性能的重要途徑之一，但目前對提高非晶態固體鐵硅硼合金的鐵含量仍然缺乏有效的工藝技術方法，已成為非晶態固體鐵硅硼合金材料領域未能解決的關鍵且重要科學技術問題之一。無法有效提高非晶態固體鐵硅硼合金中鐵含量的主要原因是缺乏提高非金屬元素在合金熔體凝固過程中形成非晶態結構能力的方法。而非金屬元素在合金熔體凝固過程中形成非晶態結構的作用與非金屬元素在熔體原子團簇中的分布情況密切相關，由于缺乏調控鐵硅硼合金熔體原子團簇結構的技術方法，因此無法通過調控鐵硅硼合金熔體原子團簇結構來改善非金屬元素在熔體原子團簇中的分布，增強非金屬元素在合金熔體凝固過程中形成非晶態結構的能力，也就無法提高非晶態固體鐵硅硼合金中的鐵含量。

技術實現要素：

本發明的目的是為克服上述現有技術所存在的不足而提供一種提高非晶態鐵硅硼合金薄帶中鐵含量的工藝方法。本發明能夠通過調控非晶態鐵硅硼合金的微結構來達到提高非晶態鐵硅硼合金薄帶中鐵含量的目的，以提高非晶態鐵硅硼合金薄帶的飽和磁感應強度。

根據本發明提出的一種提高非晶態鐵硅硼合金薄帶中鐵含量的工藝方法，其特征在于，包括如下具體步驟：

步驟1，計算鐵硅硼合金熔體中非金屬原子團簇分解的溫度：在鐵硅硼合金熔化初期存在非金屬原子團簇，所述非金屬原子團簇是指鐵硅硼合金熔體中鐵原子與非金屬原子形成第一近鄰關系；利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體中非金屬原子的雙體函數隨溫度變化，選擇加熱處理溫度為1600-1700℃，使fe85si9b6合金熔體中硼原子之間、硅原子之間及硅和硼原子之間形成第一近鄰關系的幾率均小于形成第二近鄰關系的幾率，得到fe85si9b6合金熔體中非金屬原子團簇已經分解的結果；

步驟2，計算鐵硅硼合金熔體中鐵原子與非金屬元素之間形成以第一近鄰關系為主的溫度：依次包含如下子步驟:

步驟2-1，利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體在非金屬原子團簇解體時的加熱處理溫度，得到金屬原子與非金屬原子構成團簇結構的能力的結果，即加熱處理溫度為1600-1700℃時的鐵原子和硅原子之間或者鐵原子和硼原子之間主要以第一近鄰關系的方式構成原子團簇；加熱處理溫度為1600-1700℃時的硼原子和硅原子主要以第二近鄰關系的方式存在于原子團簇中；

步驟2-2，依據步驟2-1得出鐵原子與硅原子形成原子團簇時的結果，即其中13個或14個第一近鄰鐵原子圍繞一個硅原子形成的原子團簇幾率最大，鐵原子與硅原子形成原子團簇時，10個第一近鄰鐵原子圍繞一個硼原子形成的原子團簇幾率最大；

步驟3，設定鐵硅硼合金熔體的加熱處理溫度并將鐵硅硼合金加熱至鐵原子與硅原子和硼原子形成強第一近鄰關系的溫度：依據計算結果設定fe85si9b6合金熔體的加熱處理溫度為1600-1700℃，將fe85si9b6合金熔體以10℃/分鐘的速度從常溫加熱至1600-1700℃，然后保溫1小時，以便使非金屬原子充分地分散，并盡可能多地與金屬原子形成團簇結構；

步驟4，將加熱處理的合金熔體迅速降溫至設定的澆注溫度并快速凝固得到非晶態固體合金薄帶：依次包含如下子步驟:

步驟4-1，在溫度區間1200-1700℃的條件下，fe85si9b6合金熔體的升溫和降溫速度均設定為10℃/分鐘,采用高溫粘度測量儀測量熔體粘度,在測量每個溫度的熔體粘度前，首先保溫1小時，然后再進行測量，得到過熱循環處理fe85si9b6合金熔體的粘度特征；

步驟4-2，基于實際測量的1200-1700℃過熱循環處理fe85si9b6合金熔體粘度隨溫度變化的特征，建立1700℃過熱處理fe85si9b6合金熔體粘度與過熱處理溫度的關聯關系；

步驟4-3，根據過熱循環處理fe85si9b6合金熔體的粘滯特征得出：從1700℃下降到1300℃，粘度緩慢增加，說明團簇結構變化不大；而由1300℃下降到1200℃，粘度快速增加，說明團簇結構變化明顯；因此在1300-1350℃時升溫和降溫的粘度差最大；按照實際制備非晶態鐵硅硼合金薄膜對熔體溫度的基本要求，選擇過熱處理fe85si9b6合金熔體的澆注溫度為1300-1350℃；

步驟4-4，將在1600-1700℃加熱處理后的fe85si9b6合金熔體以60℃/分鐘的速率降溫到1300℃，然后將fe85si9b6合金熔體通過噴嘴連續澆注到高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，被迅速凝固成厚度為22-35微米的非晶態固體fe85si9b6合金薄帶，從而實現非晶態鐵硅硼合金薄帶鐵含量的提高。

本發明提出的一種提高非晶態鐵硅硼合金薄帶中鐵含量的工藝方法進一步優選方案是：

本發明步驟4-3所述過熱處理fe85si9b6合金熔體的澆注溫度為1300℃；步驟2-1所述設定fe85si9b6合金熔體的加熱處理溫度為1600℃；步驟4-4所述非晶態固體fe85si9b6合金薄帶的厚度為32微米；步驟4-4所述非晶態固體fe85si9b6合金薄帶的寬度為50-282毫米；所述非晶態合金薄帶的材質為非晶態合金體系中的fe基、feni基或feco基；步驟4-4所述非晶態鐵硅硼合金薄帶中鐵元素的原子摩爾百分含量為85％。

本發明的實現原理是：本發明運用過熱處理導致的合金熔體中原子團簇尺寸減小和粘滯現象，減少合金熔體原子團簇中非金屬元素之間形成第一近鄰關系的幾率，使非金屬原子在合金熔體中充分地分散，并與金屬原子形成原子團簇結構，提高非金屬元素與金屬元素形成第一近鄰關系的幾率，增加以非金屬元素為中心、金屬原子為第一近鄰的原子團簇?cái)?shù)量，同時利用合金熔體粘度相對于溫度變化的粘滯特征將這些原子團簇保留到合金熔體澆注溫度，增強非金屬元素在合金熔體凝固過程中形成非晶態結構的作用，通過降低非金屬元素的含量，來提高非晶態鐵硅硼合金薄帶中的鐵含量。另外，利用過熱處理調控合金熔體的原子團簇結構，既改善了非晶態鐵硅硼合金薄帶的原子團簇結構的均勻性，提高了非晶態鐵硅硼合金薄帶的飽和磁感應強度，也降低了非晶態鐵硅硼合金薄帶的磁感各向異性，實現了提高非晶態鐵硅硼合金薄帶綜合性能的目的。

本發明與現有技術相比其顯著優點在于：

一是本發明提出的一種提高非晶態鐵硅硼合金中鐵含量的工藝方法，不僅是滿足重要的非晶態鐵硅硼合金薄帶材料研究和工程化生產的關鍵性技術，而且還是研發高性能非晶態固體鐵硅硼合金薄帶材料急需的重要技術。本發明開創了提高非晶態鐵硅硼合金中鐵含量的新理念、新思路和新方法。

二是本發明適用于所有的非晶態合金薄帶，特別是能夠在合金熔體成份有較大波動的情況下提高非晶態鐵硅硼合金薄帶的鐵含量。

三是本發明具有實施簡便、效率高、成本低、可操控性和重復性強、技術可靠性高等特點，適合于在金屬功能材料制備技術領域的廣泛應用。

附圖說明

圖1為本發明提出的一種提高非晶態鐵硅硼合金中鐵含量的工藝方法的流程方框示意圖。

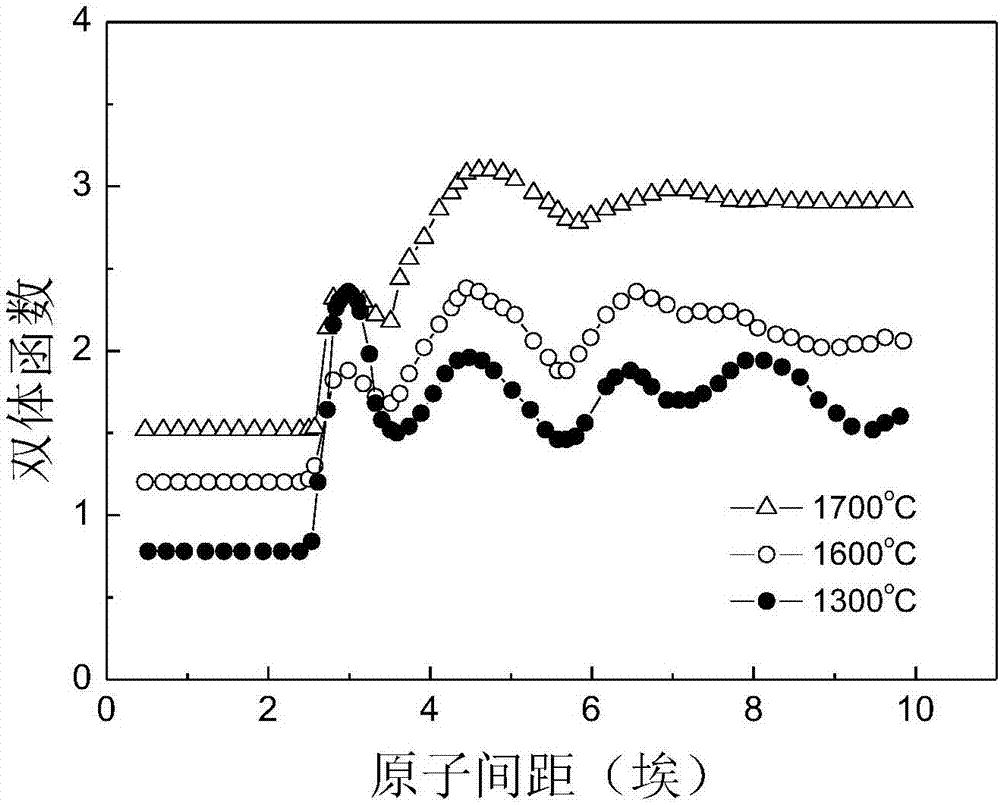

圖2為本發明實施例1對1300℃、1600℃和和1700℃的fe85si9b6合金熔體中硅原子之間雙體函數的計算結果，在1300℃時，硅原子之間形成第一近鄰的能力強于第二近鄰，說明硅原子之間以第一近鄰關系為主；溫度升高到1600℃時，硅原子之間形成第一近鄰的能力大大減弱，說明硅原子之間以第二近鄰關系為主，使得硅原子之間產生相互規避作用；溫度升高到1700℃時，硅原子之間的相互規避作用進一步增強。

圖3為本發明實施例1對1300℃、1600℃和1700℃的fe85si9b6合金熔體中硼原子之間雙體函數的計算結果，在1300℃時，硼原子之間形成第一近鄰的能力強于第二近鄰，說明硼原子之間以第一近鄰關系為主；溫度升高到1600℃時，硼原子之間形成第二近鄰的能力大于第一近鄰的能力，說明硼原子之間以第二近鄰關系為主，使得硼原子之間產生相互規避作用；溫度升高到1700℃時，硼原子之間的相互規避作用進一步增強。

圖4為本發明實施例1對1600℃的fe85si9b6合金熔體中硼原子和硅原子、鐵原子和硅原子、鐵原子和硼原子之間雙體函數的計算結果，鐵原子和硅原子、鐵原子和硼原子形成第一近鄰的能力遠強于第二近鄰，說明硅原子和硼原子均與鐵原子以第一近鄰的關系形成原子團簇。與此相反，硼原子和硅原子形成第二近鄰的能力遠強于第一近鄰，說明硅原子和硼原子之間具有一定相互規避的作用。

圖5為本發明實施例1對1600℃的fe85si9b6合金熔體中以鐵原子、硅原子和硼原子為中心形成團簇的原子數計算值，以硼原子為中心的原子團簇中有10個原子的幾率最大；以硅為中心的原子團簇中有12個原子的幾率最大；以鐵為中心的原子團簇中有13和14個原子的幾率最大。

圖6為本發明實施例1對fe85si9b6合金熔體在溫度區間1300-1700℃過熱循環處理過程中測量合金熔體粘度的示意圖。

圖7為本發明實施例1對1600℃過熱處理fe85si9b6合金熔體后，降溫至1300℃并采用高速平面流連鑄技術將fe85si9b6合金熔體快速凝固成非晶態固體合金薄帶測量的高分辨像的示意圖。

圖8為本發明實施例4對1600℃過熱處理fe84co1si9b6合金熔體后，降溫至1300℃并采用高速平面流連鑄技術將fe84co1si9b6合金熔體快速凝固成非晶態固體合金薄帶測量的高分辨像的示意圖。

圖9為本發明實施例1對未過熱處理fe85si9b6合金熔體在1300℃采用高速平面流連鑄技術快速凝固成非晶態固體合金薄帶測量的高分辨像的示意圖。

具體實施方式

下面結合附圖和實施例對本發明的具體實施方式作進一步的詳細說明。

結合圖1至圖6，本發明提出的一種提高非晶態鐵硅硼合金中鐵含量的工藝方法的具體實施例如下：

實施例1：采用非晶態固體合金fe85si9b6薄帶(化學式中的下標數字為at％)，該非晶態固體合金fe85si9b6薄帶系采用本領域常用的高速平面流連鑄法制備得到。接下來，運用本發明的工藝方法的具體操作步驟如下：

步驟1，計算鐵硅硼合金熔體中非金屬原子團簇分解的溫度：在鐵硅硼合金熔化初期存在非金屬原子團簇，所述非金屬原子團簇是指鐵硅硼合金熔體中鐵原子與非金屬原子形成第一近鄰關系；利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體中非金屬原子的雙體函數隨溫度變化，選擇加熱處理溫度為1600℃，使fe85si9b6合金熔體中硼原子之間、硅原子之間及硅和硼原子之間形成第一近鄰關系的幾率均小于形成第二近鄰關系的幾率，得到fe85si9b6合金熔體中非金屬原子團簇已經分解的結果；

步驟2，計算鐵硅硼合金熔體中鐵原子與非金屬元素之間形成以第一近鄰關系為主的溫度：依次包含如下子步驟:

步驟2-1，利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體在非金屬原子團簇解體時的加熱處理溫度，得到金屬原子與非金屬原子構成團簇結構的能力的結果，即加熱處理溫度為1600℃時的鐵原子和硅原子之間或者鐵原子和硼原子之間主要以第一近鄰關系的方式構成原子團簇；加熱處理溫度為1600℃時的硼原子和硅原子主要以第二近鄰關系的方式存在于原子團簇中；

步驟2-2，依據步驟2-1得出鐵原子與硅原子形成原子團簇時的結果，即其中13個或14個第一近鄰鐵原子圍繞一個硅原子形成的原子團簇幾率最大，鐵原子與硅原子形成原子團簇時，10個第一近鄰鐵原子圍繞一個硼原子形成的原子團簇幾率最大；

步驟3，設定鐵硅硼合金熔體的加熱處理溫度并將鐵硅硼合金加熱至鐵原子與硅原子和硼原子形成強第一近鄰關系的溫度：依據計算結果設定fe85si9b6合金熔體的加熱處理溫度為1600℃，將fe85si9b6合金熔體以10℃/分鐘的速度從常溫加熱至1600℃，然后保溫1小時，以便使非金屬原子充分地分散，并盡可能多地與金屬原子形成團簇結構；

步驟4，將加熱處理的合金熔體迅速降溫至設定的澆注溫度并快速凝固得到非晶態固體合金薄帶：依次包含如下子步驟:

步驟4-1，在溫度區間1200-1600℃的條件下，fe85si9b6合金熔體的升溫和降溫速度均設定為10℃/分鐘,采用高溫粘度測量儀測量熔體粘度,在測量每個溫度的熔體粘度前，首先保溫1小時，然后再進行測量，得到過熱循環處理fe85si9b6合金熔體的粘度特征；

步驟4-2，基于實際測量的1200-1600℃過熱循環處理fe85si9b6合金熔體粘度隨溫度變化的特征，建立1600℃過熱處理fe85si9b6合金熔體粘度與過熱處理溫度的關聯關系；

步驟4-3，根據過熱循環處理fe85si9b6合金熔體的粘滯特征得出：從1600℃下降到1300℃，粘度緩慢增加，說明團簇結構變化不大；而由1300℃下降到1200℃，粘度快速增加，說明團簇結構變化明顯；因此在1300℃時升溫和降溫的粘度差最大；按照實際制備非晶態鐵硅硼合金薄膜對熔體溫度的基本要求，選擇過熱處理fe85si9b6合金熔體的澆注溫度為1300℃；

步驟4-4，將在1600℃加熱處理后的fe85si9b6合金熔體以60℃/分鐘的速率降溫到1300℃，然后將fe85si9b6合金熔體通過噴嘴連續澆注到高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，被迅速凝固成厚度為32微米、寬度為284毫米的非晶態固體fe85si9b6合金薄帶，從而實現非晶態鐵硅硼合金薄帶鐵含量的提高。

實施例2：采用非晶態固體合金fe85si9b6薄帶(化學式中的下標數字為at％)，該非晶態固體合金fe85si9b6薄帶系采用本領域常用的高速平面流連鑄法制備得到。接下來，運用本發明的工藝方法的具體操作步驟如下：

步驟1，計算鐵硅硼合金熔體中非金屬原子團簇分解的溫度：在鐵硅硼合金熔化初期存在非金屬原子團簇，所述非金屬原子團簇是指鐵硅硼合金熔體中鐵原子與非金屬原子形成第一近鄰關系；利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體中非金屬原子的雙體函數隨溫度變化，選擇加熱處理溫度為1700℃，使fe85si9b6合金熔體中硼原子之間、硅原子之間及硅和硼原子之間形成第一近鄰關系的幾率均小于形成第二近鄰關系的幾率，得到fe85si9b6合金熔體中非金屬原子團簇已經分解的結果；

步驟2，計算鐵硅硼合金熔體中鐵原子與非金屬元素之間形成以第一近鄰關系為主的溫度：依次包含如下子步驟:

步驟2-1，利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體在非金屬原子團簇解體時的加熱處理溫度，得到金屬原子與非金屬原子構成團簇結構的能力的結果，即加熱處理溫度為1700℃時的鐵原子和硅原子之間或者鐵原子和硼原子之間主要以第一近鄰關系的方式構成原子團簇；加熱處理溫度為1700℃時的硼原子和硅原子主要以第二近鄰關系的方式存在于原子團簇中；

步驟2-2，依據步驟2-1得出鐵原子與硅原子形成原子團簇時的結果，即其中13個或14個第一近鄰鐵原子圍繞一個硅原子形成的原子團簇幾率最大，鐵原子與硅原子形成原子團簇時，10個第一近鄰鐵原子圍繞一個硼原子形成的原子團簇幾率最大；

步驟3，設定鐵硅硼合金熔體的加熱處理溫度并將鐵硅硼合金加熱至鐵原子與硅原子和硼原子形成強第一近鄰關系的溫度：依據計算結果設定fe85si9b6合金熔體的加熱處理溫度為1700℃，將fe85si9b6合金熔體以10℃/分鐘的速度從常溫加熱至1700℃，然后保溫1小時，以便使非金屬原子充分地分散，并盡可能多地與金屬原子形成團簇結構；

步驟4，將加熱處理的合金熔體迅速降溫至設定的澆注溫度并快速凝固得到非晶態固體合金薄帶：依次包含如下子步驟:

步驟4-1，在溫度區間1200-1700℃的條件下，fe85si9b6合金熔體的升溫和降溫速度均設定為10℃/分鐘,采用高溫粘度測量儀測量熔體粘度,在測量每個溫度的熔體粘度前，首先保溫1小時，然后再進行測量，得到過熱循環處理fe85si9b6合金熔體的粘度特征；

步驟4-2，基于實際測量的1200-1700℃過熱循環處理fe85si9b6合金熔體粘度隨溫度變化的特征，建立1700℃過熱處理fe85si9b6合金熔體粘度與過熱處理溫度的關聯關系；

步驟4-3，根據過熱循環處理fe85si9b6合金熔體的粘滯特征得出：從1700℃下降到1300℃，粘度緩慢增加，說明團簇結構變化不大；而由1300℃下降到1200℃，粘度快速增加，說明團簇結構變化明顯；因此在1350℃時升溫和降溫的粘度差最大；按照實際制備非晶態鐵硅硼合金薄膜對熔體溫度的基本要求，選擇過熱處理fe85si9b6合金熔體的澆注溫度為1350℃；

步驟4-4，將在1700℃加熱處理后的fe85si9b6合金熔體以60℃/分鐘的速率降溫到1350℃，然后將fe85si9b6合金熔體通過噴嘴連續澆注到高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，被迅速凝固成厚度為22微米、寬度為50毫米的非晶態固體fe85si9b6合金薄帶，從而實現非晶態鐵硅硼合金薄帶鐵含量的提高。

實施例3：采用非晶態固體合金fe85si9b6薄帶(化學式中的下標數字為at％)，該非晶態固體合金fe85si9b6薄帶系采用本領域常用的高速平面流連鑄法制備得到。接下來，運用本發明的工藝方法的具體操作步驟如下：

步驟1，計算鐵硅硼合金熔體中非金屬原子團簇分解的溫度：在鐵硅硼合金熔化初期存在非金屬原子團簇，所述非金屬原子團簇是指鐵硅硼合金熔體中鐵原子與非金屬原子形成第一近鄰關系；利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體中非金屬原子的雙體函數隨溫度變化，選擇加熱處理溫度為1650℃，使fe85si9b6合金熔體中硼原子之間、硅原子之間及硅和硼原子之間形成第一近鄰關系的幾率均小于形成第二近鄰關系的幾率，得到fe85si9b6合金熔體中非金屬原子團簇已經分解的結果；

步驟2，計算鐵硅硼合金熔體中鐵原子與非金屬元素之間形成以第一近鄰關系為主的溫度：依次包含如下子步驟:

步驟2-1，利用第一性原理的分子動力學模擬方法計算fe85si9b6合金熔體在非金屬原子團簇解體時的加熱處理溫度，得到金屬原子與非金屬原子構成團簇結構的能力的結果，即加熱處理溫度為1650℃時的鐵原子和硅原子之間或者鐵原子和硼原子之間主要以第一近鄰關系的方式構成原子團簇；加熱處理溫度為1650℃時的硼原子和硅原子主要以第二近鄰關系的方式存在于原子團簇中；

步驟2-2，依據步驟2-1得出鐵原子與硅原子形成原子團簇時的結果，即其中13個或14個第一近鄰鐵原子圍繞一個硅原子形成的原子團簇幾率最大，鐵原子與硅原子形成原子團簇時，10個第一近鄰鐵原子圍繞一個硼原子形成的原子團簇幾率最大；

步驟3，設定鐵硅硼合金熔體的加熱處理溫度并將鐵硅硼合金加熱至鐵原子與硅原子和硼原子形成強第一近鄰關系的溫度：依據計算結果設定fe85si9b6合金熔體的加熱處理溫度為1650℃，將fe85si9b6合金熔體以10℃/分鐘的速度從常溫加熱至1650℃，然后保溫1小時，以便使非金屬原子充分地分散，并盡可能多地與金屬原子形成團簇結構；

步驟4，將加熱處理的合金熔體迅速降溫至設定的澆注溫度并快速凝固得到非晶態固體合金薄帶：依次包含如下子步驟:

步驟4-1，在溫度區間1200-1650℃的條件下，fe85si9b6合金熔體的升溫和降溫速度均設定為10℃/分鐘,采用高溫粘度測量儀測量熔體粘度,在測量每個溫度的熔體粘度前，首先保溫1小時，然后再進行測量，得到過熱循環處理fe85si9b6合金熔體的粘度特征；

步驟4-2，基于實際測量的1200-1650℃過熱循環處理fe85si9b6合金熔體粘度隨溫度變化的特征，建立1650℃過熱處理fe85si9b6合金熔體粘度與過熱處理溫度的關聯關系；

步驟4-3，根據過熱循環處理fe85si9b6合金熔體的粘滯特征得出：從1650℃下降到1300℃，粘度緩慢增加，說明團簇結構變化不大；而由1300℃下降到1200℃，粘度快速增加，說明團簇結構變化明顯；因此在1325℃時升溫和降溫的粘度差最大；按照實際制備非晶態鐵硅硼合金薄膜對熔體溫度的基本要求，選擇過熱處理fe85si9b6合金熔體的澆注溫度為1325℃；

步驟4-4，將在1650℃加熱處理后的fe85si9b6合金熔體以60℃/分鐘的速率降溫到1325℃，然后將fe85si9b6合金熔體通過噴嘴連續澆注到高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，被迅速凝固成厚度為35微米、寬度為142毫米的非晶態固體fe85si9b6合金薄帶，從而實現非晶態鐵硅硼合金薄帶鐵含量的提高。

實施例4：采用非晶態固體合金fe84co1si9b6薄帶(化學式中的下標數字為at％)，該非晶態固體合金fe84co1si9b6薄帶系采用本領域常用的高速平面流連鑄法制備得到。接下來，運用本發明的工藝方法的具體操作步驟如下：

步驟1，計算鐵硅硼合金熔體中非金屬原子團簇分解的溫度：在鐵硅硼合金熔化初期存在非金屬原子團簇，所述非金屬原子團簇是指鐵硅硼合金熔體中鐵原子與非金屬原子形成第一近鄰關系；利用第一性原理的分子動力學模擬方法計算fe84co1si9b6合金熔體中非金屬原子的雙體函數隨溫度變化，選擇加熱處理溫度為1600℃，使fe84co1si9b6合金熔體中硼原子之間、硅原子之間及硅和硼原子之間形成第一近鄰關系的幾率均小于形成第二近鄰關系的幾率，得到fe84co1si9b6合金熔體中非金屬原子團簇已經分解的結果；

步驟2，計算鐵硅硼合金熔體中鐵原子與非金屬元素之間形成以第一近鄰關系為主的溫度：依次包含如下子步驟:

步驟2-1，利用第一性原理的分子動力學模擬方法計算fe84co1si9b6合金熔體在非金屬原子團簇解體時的加熱處理溫度，得到金屬原子與非金屬原子構成團簇結構的能力的結果，即加熱處理溫度為1600℃時的鐵原子和硅原子之間或者鐵原子和硼原子之間主要以第一近鄰關系的方式構成原子團簇；加熱處理溫度為1600℃時的硼原子和硅原子主要以第二近鄰關系的方式存在于原子團簇中；

步驟2-2，依據步驟2-1得出鐵原子與硅原子形成原子團簇時的結果，即其中13個或14個第一近鄰鐵原子圍繞一個硅原子形成的原子團簇幾率最大，鐵原子與硅原子形成原子團簇時，10個第一近鄰鐵原子圍繞一個硼原子形成的原子團簇幾率最大；

步驟3，設定鐵硅硼合金熔體的加熱處理溫度并將鐵硅硼合金加熱至鐵原子與硅原子和硼原子形成強第一近鄰關系的溫度：依據計算結果設定fe84co1si9b6合金熔體的加熱處理溫度為1600℃，將fe84co1si9b6合金熔體以10℃/分鐘的速度從常溫加熱至16000℃，然后保溫1小時，以便使非金屬原子充分地分散，并盡可能多地與金屬原子形成團簇結構；

步驟4，將加熱處理的合金熔體迅速降溫至設定的澆注溫度并快速凝固得到非晶態固體合金薄帶：依次包含如下子步驟:

步驟4-1，在溫度區間1200-1600℃的條件下，fe84co1si9b6合金熔體的升溫和降溫速度均設定為10℃/分鐘,采用高溫粘度測量儀測量熔體粘度,在測量每個溫度的熔體粘度前，首先保溫1小時，然后再進行測量，得到過熱循環處理fe84co1si9b6合金熔體的粘度特征；

步驟4-2，基于實際測量的1200-1600℃過熱循環處理fe84co1si9b6合金熔體粘度隨溫度變化的特征，建立1600℃過熱處理fe84co1si9b6合金熔體粘度與過熱處理溫度的關聯關系；

步驟4-3，根據過熱循環處理fe84co1si9b6合金熔體的粘滯特征得出：從1600℃下降到1300℃，粘度緩慢增加，說明團簇結構變化不大；而由1300℃下降到1200℃，粘度快速增加，說明團簇結構變化明顯；因此在1300℃時升溫和降溫的粘度差最大；按照實際制備非晶態鐵硅硼合金薄膜對熔體溫度的基本要求，選擇過熱處理fe84co1si9b6合金熔體的澆注溫度為1300℃；

步驟4-4，將在1600℃加熱處理后的fe84co1si9b6合金熔體以60℃/分鐘的速率降溫到1300℃，然后將fe84co1si9b6合金熔體通過噴嘴連續澆注到高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，被迅速凝固成厚度為32微米的非晶態固體fe84co1si9b6合金薄帶，從而實現非晶態鐵硅硼合金薄帶鐵含量的提高。

通過上述實施例1-3得到非晶態固體fe85si9b6合金薄帶的高分辨像參見圖7，以及實施例4得到非晶態固體fe84co1si9b6合金薄帶的高分辨像參見圖8，圖7或圖8中顯示的非晶態結構特征非常明顯，沒有晶態結構出現。圖7或圖8中黑色線段標尺長度為10納米。

本發明與現有技術對比，利用相同的快速凝固條件對未經過1600-1700℃處理的fe85si9b6合金熔體在1300℃直接通過噴嘴連續澆注高速旋轉的快速冷卻銅輥上，該銅輥表面的線速度為25米/秒，制備了25微米的薄帶，并對制備的非晶態固體fe85si9b6合金薄帶的微結構進行表征，得到的高分辨像示意圖如圖9所示，其中白色園圈所示的區域可看到2-5納米大小的晶態結構。通過對比可以說明本發明能夠有效提高非晶態固體鐵硅硼合金薄帶的鐵含量。圖9中的黑色線段標尺長度為10納米，它與圖7或圖8中的一致。

綜上所述，本發明提出的一種提高非晶態鐵硅硼合金中鐵含量的工藝方法，能夠提高非晶態鐵硅硼合金中的鐵含量，獲得高飽合磁感應強度的非晶態固體鐵硅硼合金薄帶，適用于非晶態固體鐵硅硼合金材料體系中的不同參量規格的非晶態固體鐵硅硼合金材料。

本發明經反復試驗驗證，取得了滿意的試用效果。
