本發明涉及玻璃保溫杯加工技術領域，具體為一種卡緊效果好的玻璃保溫杯拋光機。

背景技術：

玻璃杯是原材料是玻璃的杯子，通常原材料是高硼硅玻璃，經過高溫燒制而成，它是新型的環保型茶杯，越來越受到人們的青睞，玻璃杯是分雙層玻璃杯和單層玻璃杯，其生產工藝不同，雙層主要適應廣告杯的需要，可在內層印上公司的標志，用于促銷贈品或禮品等，并且保溫效果更加出眾。

在玻璃保溫杯加工過程中，需要用到玻璃保溫杯拋光機，以便于工人對玻璃保溫杯的表面進行拋光，目前現有的玻璃保溫杯拋光機，卡緊效果不好，使工人在使用玻璃保溫杯拋光機對玻璃保溫杯進行卡緊時，玻璃保溫杯容易出現脫落的狀況，從而導致了玻璃保溫杯出現損壞的現象，降低了工人的工作效率。

技術實現要素：

本發明的目的在于提供一種卡緊效果好的玻璃保溫杯拋光機，具備卡緊效果好的優點，解決了現有的玻璃保溫杯拋光機卡緊效果不好的問題。

為實現上述目的，本發明提供如下技術方案：一種卡緊效果好的玻璃保溫杯拋光機，包括工作臺，所述工作臺頂部的左側固定連接有立柱，所述立柱右側的頂部固定連接有拋光裝置，所述拋光裝置的右側通過活動軸活動連接有拋光輪，所述工作臺頂部的中心處固定連接有固定柱，所述固定柱左側的中心處固定連接有第二限位塊，所述工作臺頂部的右側并位于固定柱的右側固定連接有滑板，所述滑板的頂部開設有滑槽，所述工作臺頂部的右側固定連接有保護箱，所述保護箱內壁的兩側均開設有通槽，所述保護箱內壁底部的左側固定連接有套環，所述保護箱內壁底部的中心處固定連接有活動底座，所述活動底座的頂部活動連接有轉軸，所述轉軸的頂部貫穿至保護箱的頂部并固定連接有轉盤，所述轉盤頂部的左側固定連接有把手，所述轉軸表面的底部套設有齒輪，所述齒輪的背面嚙合有齒條板，所述齒條板的左側貫穿至保護箱的左側，所述齒條板底部的左側固定連接有與滑槽相適配的滑塊，所述齒條板頂部的左側固定連接有活動柱，所述活動柱的右側固定連接有第一限位塊。

優選的，所述工作臺底部的兩側均固定連接有固定塊，所述固定塊的底部固定連接有防滑墊。

優選的，所述固定柱左側的頂部與活動柱右側的頂部分別固定連接有保護墊，所述保護墊內壁的左側固定連接有海綿層，所述海綿層的右側固定連接有蠶絲層，所述蠶絲層的右側與保護墊內壁的右側固定連接。

優選的，所述齒輪的表面設置有齒牙一，所述齒條板的正面設置有與齒牙一相適配的齒牙二。

優選的，所述把手的表面套設有防滑套，且防滑套的表面設置有防滑紋。

與現有技術相比，本發明的有益效果如下：

1、本發明通過設置固定柱、第二限位塊、滑板、滑槽、保護箱、通槽、套環、活動底座、轉軸、轉盤、把手、齒輪、齒條板、滑塊、活動柱、第一限位塊、固定塊、防滑墊和保護墊相互配合，達到了卡緊效果好的優點，解決了現有的玻璃保溫杯拋光機卡緊效果不好的問題，使工人在使用玻璃保溫杯拋光機時，使玻璃保溫杯不容易出現脫落，保證了玻璃保溫杯不會出現損壞的現象，提高了工人的工作效率，適合推廣使用。

2、本發明通過設置滑板、滑槽和滑塊，對齒條板起到移動時穩定的作用，避免了齒條板在移動時出現搖晃的問題，通過設置防滑墊，對工作臺起到防滑的作用，避免了長時間使用工作臺，造成工作臺出現滑動的問題，通過設置保護墊，對玻璃保溫杯起到保護的作用，避免了玻璃保溫杯在卡緊過程中出現損壞的問題。

附圖說明

圖1為本發明結構示意圖；

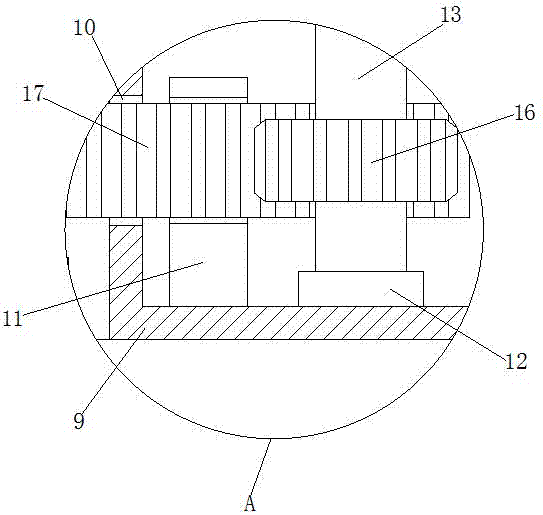

圖2為本發明a局部放大示意圖；

圖3為本發明保護墊內部結構示意圖。

圖中：1工作臺、2立柱、3拋光裝置、4拋光輪、5固定柱、6第二限位塊、7滑板、8滑槽、9保護箱、10通槽、11套環、12活動底座、13轉軸、14轉盤、15把手、16齒輪、17齒條板、18滑塊、19活動柱、20第一限位塊、21固定塊、22防滑墊、23保護墊、2301海綿層、2302蠶絲層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，一種卡緊效果好的玻璃保溫杯拋光機，包括工作臺1，工作臺1底部的兩側均固定連接有固定塊21，固定塊21的底部固定連接有防滑墊22，通過設置防滑墊22，對工作臺1起到防滑的作用，避免了長時間使用工作臺1，造成工作臺1出現滑動的問題，工作臺1頂部的左側固定連接有立柱2，立柱2右側的頂部固定連接有拋光裝置3，拋光裝置3的右側通過活動軸活動連接有拋光輪4，工作臺1頂部的中心處固定連接有固定柱5，固定柱5左側的頂部與活動柱19右側的頂部分別固定連接有保護墊23，通過設置保護墊23，對玻璃保溫杯起到保護的作用，避免了玻璃保溫杯在卡緊過程中出現損壞的問題，保護墊23內壁的左側固定連接有海綿層2301，海綿層2301的右側固定連接有蠶絲層2302，蠶絲層2302的右側與保護墊23內壁的右側固定連接，固定柱5左側的中心處固定連接有第二限位塊6，通過設置第二限位塊6和第一限位塊20，對玻璃保溫杯起到拋光時穩定的作用，避免了玻璃保溫杯拋光時出現不穩定的問題，工作臺1頂部的右側并位于固定柱5的右側固定連接有滑板7，通過設置滑板7、滑槽8和滑塊18，對齒條板17起到移動時穩定的作用，避免了齒條板17在移動時出現搖晃的問題，滑塊18在滑槽8的內腔滑動，使齒條板17移動時更加順暢，滑板7的頂部開設有滑槽8，工作臺1頂部的右側固定連接有保護箱9，保護箱9內壁的兩側均開設有通槽10，保護箱9內壁底部的左側固定連接有套環11，保護箱9內壁底部的中心處固定連接有活動底座12，通過設置活動底座12，對轉軸13起到轉動時穩定的作用，避免了轉軸13在轉動時出現搖晃的問題，活動底座12的頂部活動連接有轉軸13，轉軸13的頂部貫穿至保護箱9的頂部并固定連接有轉盤14，轉盤14頂部的左側固定連接有把手15，把手15的表面套設有防滑套，且防滑套的表面設置有防滑紋，通過設置把手15，對轉盤14起到便于轉動的作用，避免了轉盤14在使用時不便于轉動的問題，轉軸13表面的底部套設有齒輪16，齒輪16的表面設置有齒牙一，齒條板17的正面設置有與齒牙一相適配的齒牙二，齒輪16的背面嚙合有齒條板17，齒條板17的左側貫穿至保護箱9的左側，齒條板17底部的左側固定連接有與滑槽8相適配的滑塊18，齒條板17頂部的左側固定連接有活動柱19，活動柱19的右側固定連接有第一限位塊20，本發明通過設置固定柱5、第二限位塊6、滑板7、滑槽8、保護箱9、通槽10、套環11、活動底座12、轉軸13、轉盤14、把手15、齒輪16、齒條板17、滑塊18、活動柱19、第一限位塊20、固定塊21、防滑墊22和保護墊23相互配合，達到了卡緊效果好的優點，解決了現有的玻璃保溫杯拋光機卡緊效果不好的問題，使工人在使用玻璃保溫杯拋光機時，使玻璃保溫杯不容易出現脫落，保證了玻璃保溫杯不會出現損壞的現象，提高了工人的工作效率，適合推廣使用。

使用時，工人首先把玻璃保溫杯放在第一限位塊20與第二限位塊6的頂部，然后轉動把手15，把手15帶動轉盤14開始轉動，轉盤14通過活動底座12帶動轉軸13開始轉動，轉軸13帶動齒輪16開始轉動，齒輪16帶動齒條板17開始移動，齒條板17通過套環11、滑塊18、滑槽8和滑板7相互配合帶動活動柱19開始移動，活動柱19通過第一限位塊20、固定柱5、第二限位塊6和保護墊23相互配合對玻璃保溫杯進行卡緊，然后打開玻璃保溫杯拋光機開始對玻璃保溫杯的表面進行拋光，從而達到了卡緊效果好的優點。

綜上所述：該卡緊效果好的玻璃保溫杯拋光機，通過固定柱5、第二限位塊6、滑板7、滑槽8、保護箱9、通槽10、套環11、活動底座12、轉軸13、轉盤14、把手15、齒輪16、齒條板17、滑塊18、活動柱19、第一限位塊20、固定塊21、防滑墊22和保護墊23相互配合，解決了現有的玻璃保溫杯拋光機卡緊效果不好的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
